2015一汽大众速腾全车电路图半自动空调

New Sagitar安装位置编号803 / 1版本07.2015继电器继电器支架一览1 -电控箱上的继电器支架发动机舱内左侧继电器位置分配→章节2 -车载电网控制单元上的继电器支架驾驶员侧仪表板的下方12 芯继电器支架的继电器位置分配→章节发动机舱内左侧电控箱上的继电器一览发动机舱内左侧电控箱上的继电器一览1 -未占用继电器位置R52 -冷却液辅助泵继电器-J496-(645)（到2012 年8 月止）继电器位置R4仅限配备1.4L TSI 发动机的汽车3 -主继电器-J271-(644)继电器位置R34 -冷却液继续循环继电器-J151-(646)（自2012 年8 月起）继电器位置1仅用于配备1.8/2.0L TSI 发动机的汽车-冷却液辅助泵继电器-J496-(646)（自2012 年8 月起）继电器位置1仅用于配备1.4L TSI 发动机的汽车5 -未占用继电器位置26 -刮水器电机的转换继电器2 -J369-(646)继电器位置R2仅限带PR 编号（AW1）的车辆7 -刮水器电机的转换继电器1 -J368-(646)继电器位置R1仅限带PR 编号（AW1）的车辆发动机舱内左侧电控箱上的继电器一览(GP1)1 -未占用继电器位置R52 -未占用继电器位置R43 -主继电器-J271-(644)继电器位置R34 -未占用继电器位置15 -未占用继电器位置26 -刮水器电机的转换继电器2 -J369-(646)继电器位置R2仅限带PR 编号（AW1）的车辆7 -刮水器电机的转换继电器1 -J368-(646)继电器位置R1仅限带PR 编号（AW1）的车辆仪表板下方12 芯继电器支架的继电器一览仅用于带PR 编号(AW0)的车辆1-3 -未占用4A -燃油供应继电器-J643-(646)4B -燃油泵供电继电器-J17-(646)5 -供电继电器1，端子75 -J680-(645)（到2012 年8 月止）6 -供电继电器，总线端50 -J682-(645)7 -端子15 供电继电器-J329-(645)8 -近光灯继电器-J331-(645)9 -供电继电器2，端子15 -J681-(645)10 -前雾灯继电器-J5-(645)（到2012 年8 月止）-供电继电器1，端子75 -J680-（644）（自2012 年8 月起）11 -未占用12 -转换器盒-J935-(499）仅用于带PR 编号（AW1）的车辆1A -双音喇叭继电器-J4-（646）1B -大灯清洗装置继电器-J39-（646）仅用于带大灯清洗的汽车2 -起动机继电器2 -J907-（507）仅用于带起动/停止（Start/Stop)系统的汽车3 -未占用4A -冷却液继续循环继电器-J151-(646)（到2012 年8 月止）仅限配备1.8L TSI 发动机的车辆4B -发动机部件供电继电器-J757-(646)仅限配备1.8/2.0L TSI 发动机的车辆5 -供电继电器1，端子75 -J680-(645)（到2012 年8 月止）6 -供电继电器，总线端50 -J682-(645)仅用于不带起动/停止（Start/Stop)系统的汽车-起动机继电器1 -J906-(645)仅用于带起动/停止（Start/Stop)系统的汽车7 -未占用8A -加热或后窗玻璃继电器-J9-(646)8B -未占用9 -供电继电器2，端子15 -J681-(645)10 -供电继电器1，端子75 -J680-（644）（自2012 年8 月起）11-12 -未占用仪表板下方12 芯继电器支架的继电器一览(GP1)仅用于带PR 编号(AW0)的车辆1 -端子75x 供电继电器-J694-(644/645)2 -起动机继电器2 -J907-(507)仅用于带 起动 的车辆3-4 -未占用5 -转换器盒-J935-(523)6 -未占用7 -起动机继电器1 -J906-(645)仅用于不带 起动 的车辆8 -未占用9 -继电器，用于端子15 -J940-(645)10 -未占用11A -燃油泵继电器-J17-(646)11B -燃油供应继电器-J643-(646)仅用于不带 起动 的车辆12-15 -未占用仅用于带PR 编号(AW1)的车辆1 -端子75x 供电继电器-J694-(644/645)2 -起动机继电器2 -J907-(507)仅用于带起动/ 停止（start/stop）系统的汽车仅用于带 起动 的车辆3A -前雾灯继电器-J5-(525)仅用于带 端 灯的车辆3B-4 -未占用5 -可加热后窗玻璃继电器6 -未占用7 -起动机继电器1 -J906-(645)仅用于带起动/ 停止（start/stop）系统的汽车仅用于不带 起动 的车辆8 -未占用9 -继电器，用于端子15 -J940-(645)→注释10A -双音喇叭继电器-J4-(646)10B -未占用11-15 -未占用1) 2015 年8 月止。

New Sagitar安装位置编号803 / 1版本07.2015继电器继电器支架一览1 -电控箱上的继电器支架发动机舱内左侧继电器位置分配→章节2 -车载电网控制单元上的继电器支架驾驶员侧仪表板的下方12 芯继电器支架的继电器位置分配→章节发动机舱内左侧电控箱上的继电器一览发动机舱内左侧电控箱上的继电器一览1 -未占用继电器位置R52 -冷却液辅助泵继电器-J496-(645)（到2012 年8 月止）继电器位置R4仅限配备1.4L TSI 发动机的汽车3 -主继电器-J271-(644)继电器位置R34 -冷却液继续循环继电器-J151-(646)（自2012 年8 月起）继电器位置1仅用于配备1.8/2.0L TSI 发动机的汽车-冷却液辅助泵继电器-J496-(646)（自2012 年8 月起）继电器位置1仅用于配备1.4L TSI 发动机的汽车5 -未占用继电器位置26 -刮水器电机的转换继电器2 -J369-(646)继电器位置R2仅限带PR 编号（AW1）的车辆7 -刮水器电机的转换继电器1 -J368-(646)继电器位置R1仅限带PR 编号（AW1）的车辆发动机舱内左侧电控箱上的继电器一览(GP1)1 -未占用继电器位置R52 -未占用继电器位置R43 -主继电器-J271-(644)继电器位置R34 -未占用继电器位置15 -未占用继电器位置26 -刮水器电机的转换继电器2 -J369-(646)继电器位置R2仅限带PR 编号（AW1）的车辆7 -刮水器电机的转换继电器1 -J368-(646)继电器位置R1仅限带PR 编号（AW1）的车辆仪表板下方12 芯继电器支架的继电器一览仅用于带PR 编号(AW0)的车辆1-3 -未占用4A -燃油供应继电器-J643-(646)4B -燃油泵供电继电器-J17-(646)5 -供电继电器1，端子75 -J680-(645)（到2012 年8 月止）6 -供电继电器，总线端50 -J682-(645)7 -端子15 供电继电器-J329-(645)8 -近光灯继电器-J331-(645)9 -供电继电器2，端子15 -J681-(645)10 -前雾灯继电器-J5-(645)（到2012 年8 月止）-供电继电器1，端子75 -J680-（644）（自2012 年8 月起）11 -未占用12 -转换器盒-J935-(499）仅用于带PR 编号（AW1）的车辆1A -双音喇叭继电器-J4-（646）1B -大灯清洗装置继电器-J39-（646）仅用于带大灯清洗的汽车2 -起动机继电器2 -J907-（507）仅用于带起动/停止（Start/Stop)系统的汽车3 -未占用4A -冷却液继续循环继电器-J151-(646)（到2012 年8 月止）仅限配备1.8L TSI 发动机的车辆4B -发动机部件供电继电器-J757-(646)仅限配备1.8/2.0L TSI 发动机的车辆5 -供电继电器1，端子75 -J680-(645)（到2012 年8 月止）6 -供电继电器，总线端50 -J682-(645)仅用于不带起动/停止（Start/Stop)系统的汽车-起动机继电器1 -J906-(645)仅用于带起动/停止（Start/Stop)系统的汽车7 -未占用8A -加热或后窗玻璃继电器-J9-(646)8B -未占用9 -供电继电器2，端子15 -J681-(645)10 -供电继电器1，端子75 -J680-（644）（自2012 年8 月起）11-12 -未占用仪表板下方12 芯继电器支架的继电器一览(GP1)仅用于带PR 编号(AW0)的车辆1 -端子75x 供电继电器-J694-(644/645)2 -起动机继电器2 -J907-(507)仅用于带 起动 的车辆3-4 -未占用5 -转换器盒-J935-(523)6 -未占用7 -起动机继电器1 -J906-(645)仅用于不带 起动 的车辆8 -未占用9 -继电器，用于端子15 -J940-(645)10 -未占用11A -燃油泵继电器-J17-(646)11B -燃油供应继电器-J643-(646)仅用于不带 起动 的车辆12-15 -未占用仅用于带PR 编号(AW1)的车辆1 -端子75x 供电继电器-J694-(644/645)2 -起动机继电器2 -J907-(507)仅用于带起动/ 停止（start/stop）系统的汽车仅用于带 起动 的车辆3A -前雾灯继电器-J5-(525)仅用于带 端 灯的车辆3B-4 -未占用5 -可加热后窗玻璃继电器6 -未占用7 -起动机继电器1 -J906-(645)仅用于带起动/ 停止（start/stop）系统的汽车仅用于不带 起动 的车辆8 -未占用9 -继电器，用于端子15 -J940-(645)→注释10A -双音喇叭继电器-J4-(646)10B -未占用11-15 -未占用1) 2015 年8 月止。

New Sagitar安装位置编号805 / 1版本03.2015插头接线板和对接插头插头连接一览1 -空调装置上鼓风机的对接插头，-T10a-安装位置→章节2 -副驾驶员侧A 柱旁的对接插头，-T28a-安装位置→章节3 -副驾驶员座椅的接线板，-T10d-, -T3l-,-T2be-安装位置→章节4 -副驾驶员侧B 柱旁的对接插头，-T28c-安装位置→章节5 -后部保险杠的对接插头，-T6af-安装位置→章节6 -驾驶员侧B 柱旁的对接插头，-T28b-安装位置→章节7 -驾驶员座椅接线板，-T10c-, -T3k-, -T2q-安装位置→章节8 -驾驶员侧A 柱旁的对接插头，-T28-/ -T32c-安装位置→章节9 -诊断接口-U31-，-T16-安装位置→章节10 -转向系对接插头，-T6z-安装位置→章节11 -发电机对接插头，-T4t-安装位置→章节12 -发动机对接插头，-T14-安装位置→章节13 -前部保险杠的对接插头，-T8l-安装位置→章节14 -散热器风扇对接插头，-T4x-安装位置→章节15 -阳光照射光电传感器的对接插头，-T4n-安装位置→章节空调装置上鼓风机的对接插头A -10 芯黑色插头连接-T10a-副驾驶员侧A 柱旁的对接插头A -28 芯黑色插头连接-T28a-副驾驶员座椅的接线板A -2 芯黑色插头连接-T2be-B -3 芯黄色插头连接-T3l-C -10 芯黑色插头连接-T10d-1 -28 芯黑色插头连接-T28c-后部保险杠的对接插头-6 芯黑色插头连接-T6af--箭头-1 -28 芯黑色插头连接-T28b-提示图示针对副驾驶员侧情况。

驾驶员侧大致可由此推出。

驾驶员座椅接线板A -2 芯黑色插头连接-T2q-B -3 芯黄色插头连接-T3k-C -10 芯黑色插头连接-T10c-仅用于高端车辆A -28 芯插头连接-T28-仅用于低端车辆A -32 芯插头连接-T32c-诊断接口-U31-A -16芯插头连接-T16-。

New Sagitar电路图编号77 / 103.2015 CAN 和LIN 总线联网、驱动系统CAN、诊断CAN、组合仪表CAN、便捷功能CAN , (GP1)自2015 年3 月起New Sagitar电路图编号77 / 2BK2-077020315J 533SC 14B236SC 35A20B421J 503B415RJ 4120.5rt/ge T20/130a 0.35or/br T20/100.5sw/vi T20/1415a0.35or/viT20/200.5rt/ge 0.5sw/vi 0.35or/br T16d /100.35or/vi T16d /90.35rt/br*T54/180.35rt/vi*T54/17ws =白色sw =黑色ro =红色rt =红色br =褐色gn =绿色bl =蓝色gr =灰色li =淡紫色vi =淡紫色ge =黄色or =橘黄色rs=粉红色移动电话操作电子装置控制单元, 收音机及导航系统带显示单元的控制单元, 数据总线诊断接口J412-移动电话操作电子装置控制单元J503-收音机及导航系统带显示单元的控制单元J533-数据总线诊断接口R -收音机SC14-保险丝架C 上的保险丝14SC35-保险丝架C 上的保险丝35T16d -16 芯插头连接T20-20 芯插头连接T20a -20 芯插头连接T54-54 芯插头连接A20 -正极连接（15a ），在仪表板导线束中B236 -正极连接6（30a ），在车内导线束中B415-连接1（信息娱乐系统CAN 总线，High ），在主导线束中 B421-连接1（信息娱乐系统CAN 总线，Low ），在主导线束中*-依汽车装备而定New Sagitar电路图编号77 / 3BK2-077030315J 533752278277J 285U 31D218C 1J 367B709B708B713B7144.0br0.5br T20/11311.5br 0.35or/sw T20/19can-h 0.35or/brT20/9can-l0.35vi/ws*T20/120.35vi/ws*T4t 0.35br/rt /1T54/20.35vi/ws*T2ck /10.35br T20/8can-l 0.35br T32/290.35ge T20/18can-h 0.35ge T32/280.35or/sw T16h /60.35or/brT16h /14ws =白色sw =黑色ro =红色rt =红色br =褐色gn =绿色bl =蓝色gr =灰色li =淡紫色vi =淡紫色ge =黄色or =橘黄色rs=粉红色仪表板中的控制单元, 数据总线诊断接口C1-电压调节器J285-仪表板中的控制单元J367-蓄电池监控控制单元J533-数据总线诊断接口T2ck - 2 芯插头连接T4t- 4 芯插头连接T16h -16 芯插头连接T20-20 芯插头连接T32-32 芯插头连接T54-54 芯插头连接U31-诊断接口277-接地连接3，在车内导线束中 278 -接地连接4，在车内导线束中752-右侧A 柱上的搭铁点3B708-连接1（仪表板高频CAN 总线），在主导线束中 B709 -连接1（仪表板低频CAN 总线），在主导线束中 B713 -连接1（诊断系统CAN 总线，High ），在主导线束中 B714 -连接1（诊断系统CAN 总线，Low ），在主导线束中 D218-连接1（LIN 总线），在发动机舱导线束中*-仅用于带自动起停系统的汽车New Sagitar电路图编号77 / 4BK2-077040315J 533B390B390J 104B383B383J 527J 743*0.35or/br T20/6can-l 0.35or/swT20/16can-h0.35or/br T47/130.35or/sw T47/120.35or/br T16l /120.35or/sw T16l /130.35or/br T25/120.35or/swT25/13ws =白色sw =黑色ro =红色rt =红色br =褐色gn =绿色bl =蓝色gr =灰色li =淡紫色vi =淡紫色ge =黄色or =橘黄色rs =粉红色ABS 控制单元, 转向柱电子装置控制单元, 数据总线诊断接口, 双离合器变速箱机电装置J104-ABS 控制单元J527-转向柱电子装置控制单元J533-数据总线诊断接口J743-双离合器变速箱机电装置T16l -16 芯插头连接T20-20 芯插头连接T25-25 芯插头连接T47-47 芯插头连接B383 -连接1（驱动系统CAN 总线，High ），在主导线束中 B390-连接1（驱动系统CAN 总线，Low ），在主导线束中*-仅用于带双离合器变速箱0AM 的汽车New Sagitar电路图编号77 / 5BK2-077050315J 533B390B390B383B383J 587J 234J 4460.35or/br T10s /80.35or/sw T10s /70.35or/br T50/500.35or/sw T50/490.35or/br T26b /230.35or/swT26b /24ws =白色sw =黑色ro =红色rt =红色br =褐色gn =绿色bl =蓝色gr =灰色li =淡紫色vi =淡紫色ge =黄色or =橘黄色rs =粉红色安全气囊控制单元, 驻车辅助控制单元, 数据总线诊断接口, 换档杆传感器控制单元J234-安全气囊控制单元J446-驻车辅助控制单元J533-数据总线诊断接口J587-换档杆传感器控制单元T10s -10 芯插头连接T26b -26 芯插头连接T50-50 芯插头连接B383-连接1（驱动系统CAN 总线，High ），在主导线束中 B390-连接1（驱动系统CAN 总线，Low ），在主导线束中New Sagitar电路图编号77 / 6BK2-077060315J 533B390B383J 623J 5000.35or/br T94/670.35or/swT94/680.35or/br T6z 0.35or/br /3T3/10.35or/swT6z 0.35or/sw/2T3/2ws =白色sw =黑色ro =红色rt =红色br =褐色gn =绿色bl =蓝色gr =灰色li =淡紫色vi =淡紫色ge =黄色or =橘黄色rs =粉红色转向辅助控制单元, 数据总线诊断接口, 发动机控制单元J500-转向辅助控制单元J533-数据总线诊断接口J623-发动机控制单元T3- 3 芯插头连接T6z - 6 芯插头连接T94-94 芯插头连接B383 -连接1（驱动系统CAN 总线，High ），在主导线束中 B390-连接1（驱动系统CAN 总线，Low ），在主导线束中New Sagitar电路图编号77 / 7BK2-077070315J 533B397B397B406B406J 519J 386J 3870.35or/br T20/5can-l 0.35or/gnT20/15can-h0.35or/br T52c /160.35or/gn T52c /150.35or/br T280.35or/gn T280.35or/br /5T20a /90.35or/gn /4T20a /80.35or/br T28a 0.35or/gnT28a 0.35or/br T20b /9/50.35or/gn/4T20b /8ws =白色sw =黑色ro =红色rt =红色br =褐色gn =绿色bl =蓝色gr =灰色li =淡紫色vi =淡紫色ge =黄色or =橘黄色rs =粉红色驾驶员侧车门控制单元, 副驾驶员侧车门控制单元, 车载电网控制单元, 数据总线诊断接口J386- 侧车 控制单元J387- 侧车 控制单元J519-车 电网控制单元J533-数据总线诊断接口T20-20 芯插头连接T20a -20 芯插头连接T20b -20 芯插头连接T28-28 芯插头连接T28a -28 芯插头连接T52c-52 芯插头连接B397 -连接1（ /便捷系统CAN 总线，High ），在主导线束中B406-连接1（ /便捷系统CAN 总线，Low ），在主导线束中New Sagitar电路图编号77 / 8BK2-077080315B397B397B406B406J 255J 301R0.35or/br T20c /60.35or/gn T20c /50.35or/br T20c /70.35or/gn T20c /80.35or/br*T8j /50.35or/gn*T8j /1ws =白色sw =黑色ro =红色rt =红色br =褐色gn =绿色bl =蓝色gr =灰色li =淡紫色vi =淡紫色ge =黄色or =橘黄色rs =粉红色全自动空调控制单元, 空调器控制单元, 收音机J255-全自动 调控制单元J301- 调器控制单元R -收音机T8j -8 芯插头连接T20c -20 芯插头连接B397-连接1（ /便捷系统CAN 总线，High ），在主导线束中B406 -连接1（ /便捷系统CAN 总线，Low ），在主导线束中*-依汽车装备而定New Sagitar电路图编号77 / 9BK2-077090315B397B406R J 527J 518*J 764*0.35or/br *2T16d /100.35or/gn *2T16d /90.35or/br T16l /30.35or/gn T16l /40.35or/gn T32e /320.35or/br T32e /160.35or/gnT16v /160.35or/br T16v /15ws =白色sw =黑色ro =红色rt =红色br =褐色gn =绿色bl =蓝色gr =灰色li =淡紫色vi =淡紫色ge =黄色or =橘黄色rs =粉红色转向柱电子装置控制单元, 收音机J518- 及起动 控制单元J527-转向柱电子装置控制单元J764-电子转向柱 装置控制单元R -收音机T16d -16 芯插头连接T16l -16 芯插头连接T16v -16 芯插头连接T32e-32 芯插头连接B397 -连接1（ /便捷系统CAN 总线，High ），在主导线束中B406-连接1（ /便捷系统CAN 总线，Low ），在主导线束中*-仅用于带 及起动 的汽车*2-依汽车装备而定New Sagitar电路图编号77 / 10BK2-077100315J 388J 389J 386J 3870.5vi/ws T20a /15linT280.5vi/ws /6T28b 0.5vi/wsT28a T28c 0.5vi/ws /6T16h /50.5vi/ws/6T16i /50.5vi/wsT20b /15lin/6ws =白色sw =黑色ro =红色rt =红色br =褐色gn =绿色bl =蓝色gr =灰色li =淡紫色vi =淡紫色ge =黄色or =橘黄色rs =粉红色驾驶员侧车门控制单元, 副驾驶员侧车门控制单元, 左后车门控制单元, 右后车门控制单元J386- 侧车 控制单元J387- 侧车 控制单元J388- 车 控制单元J389-右 车 控制单元T16h -16 芯插头连接T16i -16 芯插头连接T20a -20 芯插头连接T20b -20 芯插头连接T28-28 芯插头连接T28a -28 芯插头连接T28b-28 芯插头连接T28c-28 芯插头连接。

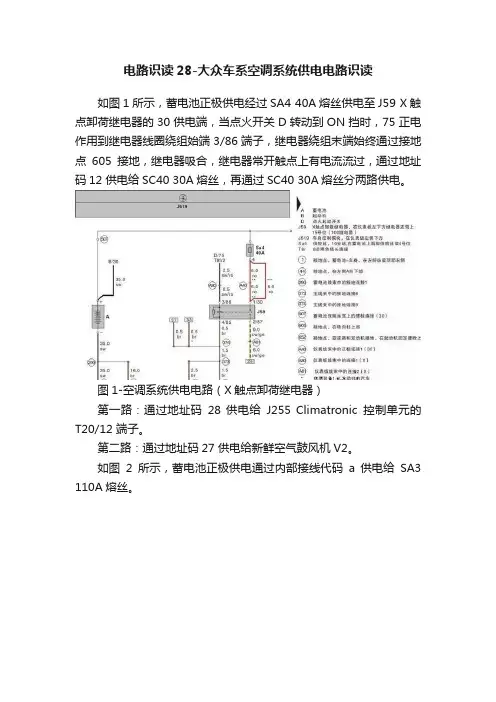

电路识读28-大众车系空调系统供电电路识读
如图1所示，蓄电池正极供电经过SA4 40A熔丝供电至J59 X触点卸荷继电器的30供电端，当点火开关D转动到ON挡时，75正电作用到继电器线圈绕组始端3/86端子，继电器绕组末端始终通过接地点605接地，继电器吸合，继电器常开触点上有电流流过，通过地址码12 供电给SC40 30A熔丝，再通过SC40 30A熔丝分两路供电。

图1-空调系统供电电路（X触点卸荷继电器）
第一路：通过地址码28 供电给J255 Climatronic控制单元的T20/12 端子。

第二路：通过地址码27 供电给新鲜空气鼓风机V2。

如图2所示，蓄电池正极供电通过内部接线代码a供电给SA3 110A熔丝。

图2-空调系统供电电路（熔丝SC）
通过熔丝后分为两路：一路经SC13 5A熔丝通过地址码20供电给图4中的J255 Climatronic控制单元的T20/16端子；另一路经地址码30供电给图3中的J317总线端30供电继电器的30供电端子1/30，再通过仪表板线束中的正极连接4节点A98供电给J317总线端30继电器的线圈绕组末端端子4/85。

如图2所示，点火开关打开到ON挡，15正电分别经SC2 10A熔丝和SC4 10A熔丝，再分别经过地址码16、18供应给图3中的J317总线端30继电器的5/D端子和图4中的J255Climatronic控制单元的T20/20 端子。

图3-总线端30供电继电器、空调继电器电器电路图
图4-空调压力、光照传感器电路图。

New Sagitar电路图编号 3 / 107.2013 CAN 和LIN 总线联网、驱动系统CAN 、诊断CAN 、组合仪表CAN 、便捷功能CAN自2012 年3 月起New Sagitar电路图编号 3 / 2BK2-003020713J 533SC 14A225*B315SC 35A199A226*A179J 503A178J 650RJ 4120.5rt/ge T20/130a 0.35or/br T20/100.5sw/vi T20/1415a0.35or/viT20/200.5rt/ge 0.5sw/vi 0.35or/br 0.35or/br *2T16d /100.35or/vi0.35or/vi *2T16d /90.35or/br *2T12h /20.35or/vi *2T12h /80.35or/vi *2T54/170.35or/br *2T54/18ws =白色sw =黑色ro =红色rt =红色br =褐色gn =绿色bl =蓝色gr =灰色li =淡紫色vi =淡紫色ge =黄色or =橘黄色rs =粉红色移动电话操作电子装置控制单元, 收音机及导航系统带显示单元的控制单元, 数据总线诊断接口, 多媒体系统控制单元J412-移动电话操作电子装置控制单元J503-收音机及导航系统带显示单元的控制单元J533-数据总线诊断接口J650-多媒体系统控制单元R -收音机SC14-保险丝架C 上的保险丝14SC35-保险丝架C 上的保险丝35T12h -12 芯插头连接T16d -16 芯插头连接T20-20 芯插头连接T20a -20 芯插头连接T54-54 芯插头连接A178-连接（信息娱乐系统CAN 总线，High ），在仪表板导线束中A179-连接（信息娱乐系统CAN 总线，Low ），在仪表板导线束中A199 -正极连接4（15a ），在仪表板导线束中A225 -连接2（信息娱乐系统CAN 总线，High ），在仪表板导线束中A226 -连接2（信息娱乐系统CAN 总线，Low ），在仪表板导线束中B315-正极连接1（30a ），在主导线束中*-截至2013 年6 月*2-依汽车装备而定New Sagitar电路图编号 3 / 3BK2-003030713J 5334336680J 285U 31A227C 1J 367B709*B708*B713*B714*2.5br0.5br T20/11311.0br 0.35or/sw T20/19can-h 0.35or/brT20/9can-l0.35vi/ge *2T20/120.35vi/ge *2T4t 0.35br/rt /1T2/20.35vi/ge *2T2ck /10.35ge T20/8can-l 0.35ge T32/290.35br T20/18can-h 0.35br T32/280.35or/sw T16/60.35or/brT16/14ws =白色sw =黑色ro =红色rt =红色br =褐色gn =绿色bl =蓝色gr =灰色li =淡紫色vi =淡紫色ge =黄色or =橘黄色rs=粉红色仪表板中的控制单元, 数据总线诊断接口C1-电压调节器J285-仪表板中的控制单元J367-蓄电池监控控制单元J533-数据总线诊断接口T2- 2 芯插头连接T2ck - 2 芯插头连接T4t - 4 芯插头连接T16-16 芯插头连接T20-20 芯插头连接T32-32 芯插头连接U31-诊断接口43-接地点，右侧A 柱下部 80 -接地连接1，在仪表导线束中 366 -接地连接1，在主导线束中A227-连接2（LIN 总线），在仪表板导线束中 B708 -连接1（仪表板高频CAN 总线），在主导线束中 B709 -连接1（仪表板低频CAN 总线），在主导线束中 B713 -连接1（诊断系统CAN 总线，High ），在主导线束中 B714-连接1（诊断系统CAN 总线，Low ），在主导线束中*-自2013 年7 月起*2-仅适用于带自动起停系统的汽车New Sagitar电路图编号 3 / 4BK2-003040713J 533B390B390J 104B383B383J 527J 743*0.35or/br T20/6can-l 0.35or/swT20/16can-h0.35or/br T47/130.35or/sw T47/120.35or/br T16l /120.35or/sw T16l /130.35or/br T20ap /150.35or/swT20ap /10ws =白色sw =黑色ro =红色rt =红色br =褐色gn =绿色bl =蓝色gr =灰色li =淡紫色vi =淡紫色ge =黄色or =橘黄色rs =粉红色ABS 控制单元, 转向柱电子装置控制单元, 数据总线诊断接口, 双离合器变速箱机电装置J104-ABS 控制单元J527-转向柱电子装置控制单元J533-数据总线诊断接口J743-双离合器变速箱机电装置T16l -16 芯插头连接T20-20 芯插头连接T20ap -20 芯插头连接T47-47 芯插头连接B383-连接1（驱动系统CAN 总线，High ），在主导线束中 B390-连接1（驱动系统CAN 总线，Low ），在主导线束中*-仅适用于带双离合器变速箱02E 的汽车New Sagitar电路图编号 3 / 5BK2-003050713J 533B390B390B383B383J 743*J 587J 234J 4460.35or/br T25/120.35or/sw T25/130.35or/br T10s /80.35or/sw T10s /70.35or/br T50/500.35or/sw T50/490.35or/br T16c /150.35or/swT16c /6ws =白色sw =黑色ro =红色rt =红色br =褐色gn =绿色bl =蓝色gr =灰色li =淡紫色vi =淡紫色ge =黄色or =橘黄色rs =粉红色安全气囊控制单元, 驻车辅助控制单元, 数据总线诊断接口, 换档杆传感器控制单元, 双离合器变速箱机电装置J234-安全气囊控制单元J446-驻车辅助控制单元J533-数据总线诊断接口J587-换档杆传感器控制单元J743-双离合器变速箱机电装置T10s -10 芯插头连接T16c -16 芯插头连接T25-25 芯插头连接T50-50 芯插头连接B383-连接1（驱动系统CAN 总线，High ），在主导线束中B390-连接1（驱动系统CAN 总线，Low ），在主导线束中*-仅适用于带双离合器变速箱0AM 的汽车New Sagitar电路图编号 3 / 6BK2-003060713J 533B390B390B383B383J 623J 500J 8690.35or/br T94/670.35or/swT94/680.35or/br T6z 0.35or/br /3T3/10.35or/swT6z 0.35or/sw/2T3/20.35or/br*T12u /60.35or/sw*T12u /12ws =白色sw =黑色ro =红色rt =红色br =褐色gn =绿色bl =蓝色gr =灰色li =淡紫色vi =淡紫色ge =黄色or =橘黄色rs =粉红色转向辅助控制单元, 数据总线诊断接口, 发动机控制单元, 机械振动控制单元J500-转向辅助控制单元J533-数据总线诊断接口J623- 动机控制单元J869-机 动控制单元T3- 3 芯插头连接T6z - 6 芯插头连接T12u -12 芯插头连接T94-94 芯插头连接B383-连接1（驱动系统CAN 总线，High ），在主导线束中 B390-连接1（驱动系统CAN 总线，Low ），在主导线束中*-仅适用于带2.0 l 动机的汽车New Sagitar电路图编号 3 / 7BK2-003070713J 533B390B383B397B397B406B406J 519J 386J 745J 668J 667C67C680.35or/br T20/5can-l 0.35or/gnT20/15can-h0.35or/brT52c /160.35or/gnT52c /150.35or/br T280.35or/gnT280.35or/br/5T20a /90.35or/gn/4T20a /80.35or/br T26/30.35or/sw T26/20.35or/blT14c /1can-h 0.35or/brT14c /2can-l 0.35or/brT14d /2can-l 0.35or/blT14d /1can-h0.35or/bl T26/4can-h0.35or/brT26/5can-lws =白色sw =黑色ro =红色rt =红色br =褐色gn =绿色bl =蓝色gr =灰色li =淡紫色vi =淡紫色ge =黄色or =橘黄色rs=粉红色驾驶员侧车门控制单元, 车载电网控制单元, 数据总线诊断接口, 左侧大灯电源模块, 右侧大灯电源模块, 弯道灯和大灯照明距离调节控制单元J386- 侧车 控制单元J519-车 电网控制单元J533-数据总线诊断接口J667- 侧 电 J668-右侧 电J745- 和 离调节控制单元T14c -14 芯插头连接T14d -14 芯插头连接T20-20 芯插头连接T20a -20 芯插头连接T26-26 芯插头连接T28-28 芯插头连接T52c-52 芯插头连接B383-连接1（驱动系统CAN 总线，High ），在主导线束中 B390 -连接1（驱动系统CAN 总线，Low ），在主导线束中 B397 -连接1（ 适/便捷系统CAN 总线，High ），在主导线束中B406 -连接1（ 适/便捷系统CAN 总线，Low ），在主导线束中 C67 -连接（CAN 高 总线），在 导线束中 C68-连接（CAN 低 总线），在 导线束中New Sagitar电路图编号 3 / 8BK2-003080713B397B397B406B406J 255J 301J 387R0.35or/br T28a 0.35or/gnT28a 0.35or/br T20c /60.35or/gn T20c /50.35or/br T20c /70.35or/gn T20c /80.35or/br T20b /9/50.35or/gn/4T20b /80.35or/br*T8j /50.35or/gn*T8j /1ws =白色sw =黑色ro =红色rt =红色br =褐色gn =绿色bl =蓝色gr =灰色li =淡紫色vi =淡紫色ge =黄色or =橘黄色rs =粉红色Climatronic 控制单元, 空调器控制单元, 副驾驶员侧车门控制单元, 收音机J255-Climatronic 控制单元J301- 调器控制单元J387- 侧车 控制单元R -收音机T8j -8 芯插头连接T20b -20 芯插头连接T20c -20 芯插头连接T28a -28 芯插头连接B397 -连接1（ 适/便捷系统CAN 总线，High ），在主导线束中B406 -连接1（ 适/便捷系统CAN 总线，Low ），在主导线束中*-依汽车装备而定New Sagitar电路图编号 3 / 9BK2-003090713B397B406R J 527J 518*J 764*0.35or/br *2T16d /100.35or/gn *2T16d /90.35or/br T16l /30.35or/gn T16l /40.35or/gn T32e /320.35or/br T32e /160.35or/gnT16v /160.35or/br T16v /15ws =白色sw =黑色ro =红色rt =红色br =褐色gn =绿色bl =蓝色gr =灰色li =淡紫色vi =淡紫色ge =黄色or =橘黄色rs =粉红色转向柱电子装置控制单元, 收音机J518- 及起动 控制单元J527-转向柱电子装置控制单元J764-电子转向柱 装置控制单元R -收音机T16d -16 芯插头连接T16l -16 芯插头连接T16v -16 芯插头连接T32e-32 芯插头连接B397 -连接1（ 适/便捷系统CAN 总线，High ），在主导线束中B406-连接1（ 适/便捷系统CAN 总线，Low ），在主导线束中*-仅适用于带 及起动 的汽车*2-依汽车装备而定New Sagitar电路图编号 3 / 10BK2-003100713J 388J 389J 386J 3870.5vi/ws T20a /15linT280.5vi/ws /6T28b 0.5vi/wsT28a T28c 0.5vi/ws /6T18aa /120.5vi/ws/6T18ab /60.5vi/wsT20b /15lin/6ws =白色sw =黑色ro =红色rt =红色br =褐色gn =绿色bl =蓝色gr =灰色li =淡紫色vi =淡紫色ge =黄色or =橘黄色rs =粉红色驾驶员侧车门控制单元, 副驾驶员侧车门控制单元, 左后车门控制单元, 右后车门控制单元J386- 侧车 控制单元J387- 侧车 控制单元J388- 车 控制单元J389-右 车 控制单元T18aa -18 芯插头连接T18ab -18 芯插头连接T20a -20 芯插头连接T20b -20 芯插头连接T28-28 芯插头连接T28a -28 芯插头连接T28b -28 芯插头连接T28c-28 芯插头连接。

New Sagitar安装位置编号802 / 1版本07.2015保险丝保险丝(SA)、(SB)、(SC) 一览1 -保险丝架A 上的保险丝(SA)电控箱的安装位置→章节保险丝位置分配→章节2 -保险丝架B 上的保险丝(SB)电控箱的安装位置→章节保险丝位置分配→章节3 -保险丝架C 上的保险丝(SC)保险丝架C 的安装位置→章节保险丝位置分配→章节4 -驾驶员座椅调整装置的热敏保险丝1 -S44-安装在继电器支架上方电控箱上保险丝（SA）的安装位置拧紧力矩=>电气设备；维修组97；拆卸和安装保险丝架保险丝颜色200 A -黑色80 A -黑色电控箱的保险丝位置分配编电路图中的名称额定值功能/ 部件接线端号508A508 电控箱上的螺栓连接（30）-30a 1B保险丝架A 上的保险丝1 -SA1-200A-三相交流发电机-C-30a 2C保险丝架A 上的保险丝2 -SA2--未占用30a 3D保险丝架A 上的保险丝3 -SA3-80A-电子机械式助力转向器电机-V187-30a 4E保险丝架A 上的保险丝4 -SA4-80A车内接线端30 的供电保险丝SC30a保险丝（SB）在电控箱上，在发动机舱内的左侧-保险丝颜色，针对ATO 保险丝：（SB1 -SB20）40 A -橙色30 A -淡绿色25 A -纯白色20 A -黄色15 A -淡蓝色10 A -红色7.5 A -棕色5 A -浅棕色3 A -紫色1 A -浅黑色-保险丝颜色，针对J-Case 保险丝：（SB21 -SB32）60 A -黄色50 A -红色40 A -绿色30 A -粉红电控箱的保险丝位置分配(SB)编号电路图中的名称额定值功能/ 部件接线端F1-保险丝架B 上的保险丝1 -SB1---未占用-F2-保险丝架B 上的保险丝2 -SB2-10A15A20A-发动机控制单元-J623/J220-87aF3-保险丝架B 上的保险丝3 -SB3-5A10A -散热器风扇控制单元-J293-发动机部件供电继电器-J757-→注释冷却液继续循环继电器-J151-→注释冷却液辅助泵继电器-J496-→注释87aF4-保险丝架B 上的保险丝4 -SB4-15A-氧传感器加热装置-Z19-尾气催化净化器后的λ传感器1 加热装置-Z29-87a F5-保险丝架B 上的保险丝5 -SB5---未占用-F6-保险丝架B 上的保险丝6 -SB6---未占用-F7-保险丝架B 上的保险丝7 -SB7-20A-带有功率输出级的点火线圈1 -N70-带有功率输出级的点火线圈2 -N127-带有功率输出级的点火线圈3 -N291-带有功率输出级的点火线圈4 -N292-87aF8-保险丝架B 上的保险丝8 -SB8-10A-增压压力限制电磁阀-N75-活性炭罐电磁阀1 -N80-凸轮轴调节阀1 -N205-涡轮增压器循环空气阀-N249-喷油阀-N...-87a进气管风门阀门-N316-机油压力调节阀-N428-F9-保险丝架B 上的保险丝9 -SB9-5A15A -发动机部件供电继电器-J757-燃油压力调节阀-N276-87aF10-保险丝架B 上的保险丝10 -SB10-5A -制动信号灯开关-F-离合器位置传感器-G476-冷却液辅助泵继电器-J496-87aF11-保险丝架B 上的保险丝11 -SB11---未占用-F12-保险丝架B 上的保险丝12 -SB12-3A-冷却液循环泵-V50-→注释87aF13-保险丝架B 上的保险丝13 -SB13-5A10A-发动机部件供电继电器-J757-冷却液辅助泵继电器-J496-→注释冷却液继续循环继电器-J151-→注释30aF14-保险丝架B 上的保险丝14 -SB14-5A10A -发动机控制单元-J623/J220-主继电器-J271-30aF15-保险丝架B 上的保险丝15 -SB15-30A-稳压器-J532-→注释30a F16-保险丝架B 上的保险丝16 -SB16-30A-ABS 防抱死系统控制单元-J104-30a F17-保险丝架B 上的保险丝17 -SB17-30A-双离合器变速箱机械电子单元-J743-→注释30a F18-保险丝架B 上的保险丝18 -SB18-15A20A-双离合器变速箱机械电子单元-J743-→注释30aF19-保险丝架B 上的保险丝19 -SB19-1A5A -车载电网控制单元-J519-蓄电池监控控制单元-J367-→注释30aF20-保险丝架B 上的保险丝20 -SB20-30A 车载电网控制单元-J519-（AW0）刮水器电机的转换继电器1 -J368-（AW1）刮水器电机的转换继电器2 -J369-（AW1）30aF21-保险丝架B 上的保险丝21 -SB21---未占用-F22-保险丝架B 上的保险丝22 -SB22---未占用-F23-保险丝架B 上的保险丝23 -SB23-40A-ABS 防抱死系统控制单元-J104-30a F24-保险丝架B 上的保险丝24 -SB24---未占用-F25-保险丝架B 上的保险丝25 -SB25-50A40A -接线端15 的电源继电器-J329-端子15 供电继电器2 -J681-起动机继电器1 -J906-→注释起动机继电器2 -J907-→注释30aF26-保险丝架B 上的保险丝26 -SB26---未占用-F27-保险丝架B 上的保险丝27 -SB27-50A/60A-冷却器风扇-V7-30a F28-保险丝架B 上的保险丝28 -SB28-40A-车载电网控制单元-J519-（AW1）30a F29-保险丝架B 上的保险丝29 -SB29-40A-车载电网控制单元-J519-（AW1）30a F30-保险丝架B 上的保险丝30 -SB30-40A/50A-端子75 供电继电器1 -J680-30a F31-保险丝架B 上的保险丝31 -SB31---未占用-F32-保险丝架B 上的保险丝32 -SB32---未占用-1) 限配备双离合器变速箱（DSG）的车2) 用 装备1.8/2.0 发动机的 车3) 用 装备1.4 发动机的 车4) 用 带起动/ （Start/Stop）系统的 车5) 2012 8保险丝（SB）在电控箱上，在发动机舱内的左侧（GP1）-保险丝颜色，针对ATO 保险丝：（SB1 -SB20）40 A -橙色30 A -淡绿色25 A -纯白色20 A -黄色15 A -淡蓝色10 A -红色7.5 A -棕色5 A -浅棕色3 A -紫色1 A -浅黑色-保险丝颜色，针对J-Case 保险丝：（SB21 -SB32）60 A -黄色50A -红色40 A -绿色30 A -粉红电控箱的保险丝位置分配(SB)编号电路图中的名称额定值功能/ 部件接线端F1-保险丝架B 上的保险丝1 -SB1---未占用-F2-保险丝架B 上的保险丝2 -SB2-20A-发动机控制单元-J623-87a F3-保险丝架B 上的保险丝3 -SB3-5A-散热器风扇控制单元-J293-87a F4-保险丝架B 上的保险丝4 -SB4-15A-氧传感器加热装置-Z19-尾气催化净化器后的λ传感器1 加热装置-Z29-87a F5-保险丝架B 上的保险丝5 -SB5---未占用-F6-保险丝架B 上的保险丝6 -SB6-10A -活性 罐电磁阀1 -N80-→注释凸轮轴调节阀1 -N205-→注释87aF7-保险丝架B 上的保险丝7 -SB7-20A-带有功率输出级的点火线圈1 -N70-带有功率输出级的点火线圈2 -N127-带有功率输出级的点火线圈3 -N291-带有功率输出级的点火线圈4 -N292-87aF8-保险丝架B 上的保险丝8 -SB8-10A-气 1 喷油阀-N30-→注释气 2 喷油阀-N31-→注释气 3 喷油阀-N32-→注释气 4 喷油阀-N33-→注释增压压力限制电磁阀-N75-→注释87a凸轮轴调节阀1 -N205-→注释喷油阀-N...-机油压力调节阀-N428-→注释F9-保险丝架B 上的保险丝9 -SB9-10A -循环泵-V55-→注释燃油供 继电器-J643-→注释87aF10-保险丝架B 上的保险丝10 -SB10-5A -制动信号灯开关-F-离合器位置传感器-G476-87aF11-保险丝架B 上的保险丝11 -SB11---未占用-F12-保险丝架B 上的保险丝12 -SB12---未占用-F13-保险丝架B 上的保险丝13 -SB13-30A- 机-R-稳压器-A19-机 系统带 单元的控制单元-J503-30aF14-保险丝架B 上的保险丝14 -SB14-10A-发动机控制单元-J623-主继电器-J271-刮水器 转换继电器1 -J368-→注释刮水器 转换继电器2 -J369-→注释30aF15-保险丝架B 上的保险丝15 -SB15-30A-ABS 控制单元-J104-30a F16-保险丝架B 上的保险丝16 -SB16---未占用-F17-保险丝架B 上的保险丝17 -SB17-15A-双离合器变速箱机械电子单元-J743-→注释动变速箱控制单元-J217-→注释30a F18-保险丝架B 上的保险丝18 -SB18-30A-双离合器变速箱机械电子单元-J743-→注释30aF19-保险丝架B 上的保险丝19 -SB19-5A-车载电网控制单元-J519-蓄电池监控控制单元-J367-→注释30aF20-保险丝架B 上的保险丝20 -SB20-30A车载电网控制单元-J519-（AW0）刮水器电机的转换继电器2 -J369-（AW1）30a F21-保险丝架B 上的保险丝21 -SB21---未占用-F22-保险丝架B 上的保险丝22 -SB22---未占用-F23-保险丝架B 上的保险丝23 -SB23-40A-端子75x 供电继电器-J694-30a F24-保险丝架B 上的保险丝24 -SB24---未占用-F25-保险丝架B 上的保险丝25 -SB25-40A-30a起动机继电器2 -J907-→注释继电器，用 端子15 -J940-F26-保险丝架B 上的保险丝26 -SB26---未占用-F27-保险丝架B 上的保险丝27 -SB27-50A-冷却器风扇-V7-30a F28-保险丝架B 上的保险丝28 -SB28-30A-车载电网控制单元-J519-（AW1）30a F29-保险丝架B 上的保险丝29 -SB29-30A-车载电网控制单元-J519-（AW1）30a F30-保险丝架B 上的保险丝30 -SB30-40A-ABS 控制单元-J104-30a F31-保险丝架B 上的保险丝31 -SB31---未占用-F32-保险丝架B 上的保险丝32 -SB32---未占用-6) 限配备双离合器变速箱（DSG）的车7) 用 装备1.4 发动机的 车8) 用 带起动/ （Start/Stop）系统的 车9) 用 装备1.6 发动机的 车10) 用 端（AW1）的 车11) 用 装备 动变速箱09G 的 车保险丝(SC)一览保险丝颜色-保险丝颜色，针对ATO 保险丝：（SC25 -SC60）40 A -橙色30 A -淡绿色25 A -纯白色20 A -黄色15 A -淡蓝色10 A -红色7.5 A -棕色5 A -浅棕色-保险丝颜色，针对迷你保险丝：（SC1 -SC24）20 A -黄色15 A -淡蓝色10 A -红色7.5 A -棕色5 A -浅棕色3 A -紫色2 A - 色1 A -浅黑色保险丝位置分配(SC)编号电路图中的名称额定值功能/ 部件接线端F1-保险丝架C 上的保险丝1 -SC1---未占用-F2-保险丝架C 上的保险丝2 -SC2-10A-电子转向 装置控制单元-J764--F3-保险丝架C 上的保险丝3 -SC3-10A-组合 中的控制单元-J285-30 F4-保险丝架C 上的保险丝4 -SC4-2A- 动电 电子装置控制单元-J412-30 F5-保险丝架C 上的保险丝5 -SC5-7.5A- 中的控制单元-J285-55aF6-保险丝架C 上的保险丝6 -SC6-10A -车载电网控制单元-J519-（ 限AW0）车 -R189-30aF7-保险丝架C 上的保险丝7 -SC7-5A- 灯继电器-J5-，（ 限AW0）开关和 调节器-E20-，（ 限AW0）灯-X-58F8-保险丝架C 上的保险丝8 -SC8-7.5A -车载电网控制单元-J519-车 泵-V5-（AW0）53cF9-保险丝架C 上的保险丝9 -SC9-5A-安 气 控制单元-J234-15a F10-保险丝架C 上的保险丝10 -SC10-10A- 侧转向 开关-EX20-，（ 限AW0）15a F11-保险丝架C 上的保险丝11 -SC11-10A-左 灯-MX1-→注释15a F12-保险丝架C 上的保险丝12 -SC12-10A- 灯-MX2-→注释15aF13-保险丝架C 上的保险丝13 -SC13-5A - 动防 车内后 -Y7-轮 监控 -E492-灯和 灯 离调节控制单元-J745-→注释车辅助控制单元-J446-后 调节开关-E43-压传感器-G65-车 后 加热 -E231-ASR 和ESP -E256-后 内 开关-E263-起动/ 式 -E693-起动/ 式 灯-K259-车灯开关-F4-机-R-→注释15aF14-保险丝架C 上的保险丝14 -SC14-10A -左侧转向 开关-EX19-ABS 防抱死系统控制单元-J104-车灯开关-E1-安 气 和带 环的 位环-F138-燃油泵控制单元-J538-→注释中的控制单元-J285-转向辅助控制单元-J500-机油油位和机油 传感器-G266-→注释稳压器-J532-→注释线 接 -J533-，（ 限AW1）15aF15-保险丝架C 上的保险丝15 -SC15-10A -16 连接-T16-开关和 调节器-E20-机械 动控制单元-J869-→注释左 灯-MX1-灯-MX2-左侧 离调整 电机-V48-侧 离调整 电机-V49-15aF16-保险丝架C 上的保险丝16 -SC16-10A-15a燃油泵控制单元-J538-→注释发动机控制单元-J623/J220-空气 -G70-燃油泵继电器-J17-F17-保险丝架C 上的保险丝17 -SC17---未占用-F18-保险丝架C 上的保险丝18 -SC18-15A-左 灯-MX1-56b F19-保险丝架C 上的保险丝19 -SC19-15A- 灯-MX2-56bF20-保险丝架C 上的保险丝20 -SC20-10A -Tiptronic / 一 开关-F189-动变速箱控制单元-J217-传感器控制单元-J587-动空调控制单元-J255-空调器控制单元-J301-30aF21-保险丝架C 上的保险丝21 -SC21-20A-双 继电器-J4-30aF22-保险丝架C 上的保险丝22 -SC22-7.5A10A-点火起动开关-D-转换器 -J935-30aF23-保险丝架C 上的保险丝23 -SC23-10A -车载电网控制单元-J519-（ 限AW0）16 连接-T16-车灯开关-E1-，（ 限AW1）和 传感器-G397-30aF24-保险丝架C 上的保险丝24 -SC24-10A -车载电网控制单元-J519-（ 限AW0）进 起动 控制单元-J518-30aF25-保险丝架C 上的保险丝25 -SC25-15A - 动变速箱控制单元-J217-传感器控制单元-J587-功能开关-F125-Tiptronic 开关-F189-双离合器变速箱机械电子单元-J743-15aF26-保险丝架C 上的保险丝26 -SC26---未占用-F27-保险丝架C 上的保险丝27 -SC27-1A- 装置信号 -H18-15a F28-保险丝架C 上的保险丝28 -SC28---未占用-F29-保险丝架C 上的保险丝29 -SC29---未占用-F30-保险丝架C 上的保险丝30 -SC30-20A-点 器-U1-12 V 座-U5-12V 座2 -U18-管-J29-75aF31-保险丝架C 上的保险丝31 -SC31-30A-车灯开关-E1-（ 限AW0）75a F32-保险丝架C 上的保险丝32 -SC32-20A-车灯开关-E1-（ 限AW0）75aF33-保险丝架C 上的保险丝33 -SC33-40A-空调器控制单元-J301-空气 风机开关-E9-75aF34-保险丝架C 上的保险丝34 -SC34-15A -左侧 灯灯 -M30-（ 限AW0）灯灯 -M32-（ 限AW0）组合 中的控制单元-J285-（ 限AW0）56aF35-保险丝架C 上的保险丝35 -SC35-10A -转向 电子装置控制单元-J527-线 接 -J533-30aF36-保险丝架C 上的保险丝36 -SC36-25A30A-车载电网控制单元-J519-30aF37-保险丝架C 上的保险丝37 -SC37-15A-左 灯-MX1-（AW0）TFL F38-保险丝架C 上的保险丝38 -SC38-15A- 灯-MX2-（AW0）TFL F39-保险丝架C 上的保险丝39 -SC39-20A- 灯继电器-J331-56b F40-保险丝架C 上的保险丝40 -SC40---未占用-F41-保险丝架C 上的保险丝41 -SC41---未占用-F42-保险丝架C 上的保险丝42 -SC42---未占用-F43-保险丝架C 上的保险丝43 -SC43-30A- 驾驶员侧车门控制单元-J387-30aF44-保险丝架C 上的保险丝44 -SC44-25A30A - 加热后 继电器-J9-，（ 限AW1）车载电网控制单元-J519-（ 限AW0）30aF45-保险丝架C 上的保险丝45 -SC45-30A -驾驶员侧车门控制单元-J386-驾驶员侧车门控制单元-J387-左后车门控制单元-J388-→注释后车门控制单元-J389-→注释30aF46-保险丝架C 上的保险丝46 -SC46-30A40A- 驾驶员侧车门控制单元-J387-→注释左后车门控制单元-J388-后车门控制单元-J389-30aF47-保险丝架C 上的保险丝47 -SC47-15A -燃油泵控制单元-J538-燃油泵继电器-J17-燃油供油继电器-J643-30aF48-保险丝架C 上的保险丝48 -SC48-20A-车载电网控制单元-J519-30aF49-保险丝架C 上的保险丝49 -SC49-40A- 空气 风机控制单元-J126-30 F50-保险丝架C 上的保险丝50 -SC50-30A- 加热 座椅控制单元-J774-30a F51-保险丝架C 上的保险丝51 -SC51-20A- 动 控制单元-J245-30a F52-保险丝架C 上的保险丝52 -SC52-20A- 灯 装置继电器-J39-→注释30a F53-保险丝架C 上的保险丝53 -SC53-15A-驾驶员 部支 调节开关-E176-30a F54-保险丝架C 上的保险丝54 -SC54-15A- 灯继电器-J5-55F55-保险丝架C 上的保险丝55 -SC55-20A -车灯开关-E1-左侧转向 开关-EX19-30F56-保险丝架C 上的保险丝56 -SC56---未占用-F57-保险丝架C 上的保险丝57 -SC57-15A20A- 机-R-带 机和 系统 单元的控制单元-J503-30aF58-保险丝架C 上的保险丝58 -SC58---未占用-F59-保险丝架C 上的保险丝59 -SC59---未占用-F60-保险丝架C 上的保险丝60 -SC60---未占用-12) 装备 定13) 用 带 气 灯的 车14) 用 MIB-G 机15) 用 带起动/ （start/stop）系统的 车16) 用 装备1.4 发动机的 车17) 用 装备2.0 发动机的 车18) 2012 8 起19) 用 带 灯 的 车保险丝位置分配(SC)（GP1）编号电路图中的名称额定值功能/ 部件接线端F1-保险丝架C 上的保险丝1 -SC1-10A-电子转向 装置控制单元-J764-30F2-保险丝架C 上的保险丝2 -SC2---未占用-F3-保险丝架C 上的保险丝3 -SC3-10A-组合 中的控制单元-J285-30 F4-保险丝架C 上的保险丝4 -SC4-2A- 动电 电子装置控制单元-J412-30 F5-保险丝架C 上的保险丝5 -SC5---未占用-F6-保险丝架C 上的保险丝6 -SC6-10A- 车 -R189-30a F7-保险丝架C 上的保险丝7 -SC7---未占用-F8-保险丝架C 上的保险丝8 -SC8-10A -车载电网控制单元-J519-车 泵-V5-（AW0）53cF9-保险丝架C 上的保险丝9 -SC9-5A-安 气 控制单元-J234-15a F10-保险丝架C 上的保险丝10 -SC10-15A- 侧转向 开关-EX20-，（ 限AW0）15a F11-保险丝架C 上的保险丝11 -SC11---未占用-F12-保险丝架C 上的保险丝12 -SC12---未占用-F13-保险丝架C 上的保险丝13 -SC13-5A - 动防 车内后 -Y7-轮 监控 -E492-车辅助控制单元-J446-后 调节开关-E43-压传感器-G65-车 后 加热 -E231-后 内 开关-E263-起动/ 式 -E693-起动/ 式 灯-K259-车灯开关-F4-机-R-→注释15aF14-保险丝架C 上的保险丝14 -SC14-10A -左侧转向 开关-EX19-ABS 防抱死系统控制单元-J104-安 气 和带 环的 位环-F138-燃油泵控制单元-J538-→注释中的控制单元-J285-转向辅助控制单元-J500-稳压器-A19-→注释线 接 -J533-，（ 限AW1）15aF15-保险丝架C 上的保险丝15 -SC15-15A-车灯开关-E1-16 连接-T16-开关和 调节器-E20-15a左 灯-MX1-灯-MX2-左侧 离调整 电机-V48- 侧 离调整 电机-V49-F16-保险丝架C 上的保险丝16 -SC16-10A -燃油泵控制单元-J538-→注释发动机控制单元-J623-起动机继电器1 -J906-起动机继电器2 -J907-15aF17-保险丝架C 上的保险丝17 -SC17---未占用-F18-保险丝架C 上的保险丝18 -SC18-10A-左侧转向 开关-EX19-56b F19-保险丝架C 上的保险丝19 -SC19---未占用-F20-保险丝架C 上的保险丝20 -SC20-10A - 传感器-G213-动空调控制单元-J255-空调器控制单元-J301-接 -U31-30aF21-保险丝架C 上的保险丝21 -SC21-15A-驾驶员 部支 调节开关-E176-30a F22-保险丝架C 上的保险丝22 -SC22-10A- -H12-(AW1)30aF23-保险丝架C 上的保险丝23 -SC23-10A -车灯开关-E1-Tiptronic 开关-F189-(AW0)车载电网控制单元-J519-（ 限AW0）换 传感器控制单元-J587-点火 出 电磁 -N376-接 -U31-30aF24-保险丝架C 上的保险丝24 -SC24-10A-进 起动 控制单元-J518-30aF25-保险丝架C 上的保险丝25 -SC25-10A - 动变速箱控制单元-J217-传感器控制单元-J587-功能开关-F125-Tiptronic 开关-F189-双离合器变速箱机械电子单元-J743-15aF26-保险丝架C 上的保险丝26 -SC26---未占用-F27-保险丝架C 上的保险丝27 -SC27-1A-安 气 和带 环的 位环-F138-(AW0)15a F28-保险丝架C 上的保险丝28 -SC28---未占用-F29-保险丝架C 上的保险丝29 -SC29-5A-车载电网控制单元-J519-(AW0)-F30-保险丝架C 上的保险丝30 -SC30-20A-车载电网控制单元-J519-（AW1）点 器-U1-12 V 座-U5-12V 座2 -U18-管-J29-75aF31-保险丝架C 上的保险丝31 -SC31-30A- 灯继电器-J5-→注释→注释-F32-保险丝架C 上的保险丝32 -SC32---未占用-F33-保险丝架C 上的保险丝33 -SC33-40A-空调器控制单元-J301-75a F34-保险丝架C 上的保险丝34 -SC34---未占用-F35-保险丝架C 上的保险丝35 -SC35-10A -车载电网控制单元-J519-（AW1）转向 电子装置控制单元-J527-（AW1）线 接 -J533-（AW1）30aF36-保险丝架C 上的保险丝36 -SC36-20A -双 继电器-J4-车载电网控制单元-J519-（AW0）30aF37-保险丝架C 上的保险丝37 -SC37---未占用-F38-保险丝架C 上的保险丝38 -SC38---未占用-F39-保险丝架C 上的保险丝39 -SC39---未占用-F40-保险丝架C 上的保险丝40 -SC40---未占用-F41-保险丝架C 上的保险丝41 -SC41---未占用-F42-保险丝架C 上的保险丝42 -SC42---未占用-F43-保险丝架C 上的保险丝43 -SC43-10A -点火起动开关-D-（AW0）双 继电器-J4-（AW1）加热后 继电器-J9-（AW1）转换器 -J935-（AW0）30aF44-保险丝架C 上的保险丝44 -SC44-30A- 加热后 继电器-J9-，（ 限AW1）车载电网控制单元-J519-（ 限AW0）30aF45-保险丝架C 上的保险丝45 -SC45-30A -驾驶员侧车门控制单元-J386-左后车门控制单元-J388-30aF46-保险丝架C 上的保险丝46 -SC46-30A - 驾驶员侧车门控制单元-J387-后车门控制单元-J389-30aF47-保险丝架C 上的保险丝47 -SC47-15A-30a燃油泵控制单元-J538-燃油泵继电器-J17-燃油供油继电器-J643-F48-保险丝架C 上的保险丝48 -SC48-20A-车载电网控制单元-J519-30a F49-保险丝架C 上的保险丝49 -SC49-40A- 空气 风机控制单元-J126-（AW1）30 F50-保险丝架C 上的保险丝50 -SC50-30A- 加热 座椅控制单元-J774-30a F51-保险丝架C 上的保险丝51 -SC51-20A- 动 控制单元-J245-30a F52-保险丝架C 上的保险丝52 -SC52---未占用-F53-保险丝架C 上的保险丝53 -SC53-30A-车载电网控制单元-J519-30aF54-保险丝架C 上的保险丝54 -SC54-30A -左侧 灯灯 -L22-→注释侧 灯灯 -L23-→注释75aF55-保险丝架C 上的保险丝55 -SC55---未占用-F56-保险丝架C 上的保险丝56 -SC56-10A-车载电网控制单元-J519-(AW0)30 F57-保险丝架C 上的保险丝57 -SC57-20A-带 机和 系统 单元的控制单元-J503-30a F58-保险丝架C 上的保险丝58 -SC58-5A20A-车载电网控制单元-J519-(AW0)30 F59-保险丝架C 上的保险丝59 -SC59-20A-车载电网控制单元-J519-(AW0)30 F60-保险丝架C 上的保险丝60 -SC60-20A-左侧转向 开关-EX19-3020) 装备 定21) 用 MIB-G 机22) 用 带起动/ （start/stop）系统的 车23) 用 装备1.4 发动机的 车24) 2015 825) 用 带 端 灯的 车。

New Sagitar安装位置编号805 / 1版本03.2015插头接线板和对接插头插头连接一览1 -空调装置上鼓风机的对接插头，-T10a-安装位置→章节2 -副驾驶员侧A 柱旁的对接插头，-T28a-安装位置→章节3 -副驾驶员座椅的接线板，-T10d-, -T3l-,-T2be-安装位置→章节4 -副驾驶员侧B 柱旁的对接插头，-T28c-安装位置→章节5 -后部保险杠的对接插头，-T6af-安装位置→章节6 -驾驶员侧B 柱旁的对接插头，-T28b-安装位置→章节7 -驾驶员座椅接线板，-T10c-, -T3k-, -T2q-安装位置→章节8 -驾驶员侧A 柱旁的对接插头，-T28-/ -T32c-安装位置→章节9 -诊断接口-U31-，-T16-安装位置→章节10 -转向系对接插头，-T6z-安装位置→章节11 -发电机对接插头，-T4t-安装位置→章节12 -发动机对接插头，-T14-安装位置→章节13 -前部保险杠的对接插头，-T8l-安装位置→章节14 -散热器风扇对接插头，-T4x-安装位置→章节15 -阳光照射光电传感器的对接插头，-T4n-安装位置→章节空调装置上鼓风机的对接插头A -10 芯黑色插头连接-T10a-副驾驶员侧A 柱旁的对接插头A -28 芯黑色插头连接-T28a-副驾驶员座椅的接线板A -2 芯黑色插头连接-T2be-B -3 芯黄色插头连接-T3l-C -10 芯黑色插头连接-T10d-1 -28 芯黑色插头连接-T28c-后部保险杠的对接插头-6 芯黑色插头连接-T6af--箭头-1 -28 芯黑色插头连接-T28b-提示图示针对副驾驶员侧情况。

驾驶员侧大致可由此推出。

驾驶员座椅接线板A -2 芯黑色插头连接-T2q-B -3 芯黄色插头连接-T3k-C -10 芯黑色插头连接-T10c-仅用于高端车辆A -28 芯插头连接-T28-仅用于低端车辆A -32 芯插头连接-T32c-诊断接口-U31-A -16芯插头连接-T16-。

New Sagitar安装位置编号802 / 1版本07.2015保险丝保险丝(SA)、(SB)、(SC) 一览1 -保险丝架A 上的保险丝(SA)电控箱的安装位置→章节保险丝位置分配→章节2 -保险丝架B 上的保险丝(SB)电控箱的安装位置→章节保险丝位置分配→章节3 -保险丝架C 上的保险丝(SC)保险丝架C 的安装位置→章节保险丝位置分配→章节4 -驾驶员座椅调整装置的热敏保险丝1 -S44-安装在继电器支架上方电控箱上保险丝（SA）的安装位置拧紧力矩=>电气设备；维修组97；拆卸和安装保险丝架保险丝颜色200 A -黑色80 A -黑色电控箱的保险丝位置分配编电路图中的名称额定值功能/ 部件接线端号508A508 电控箱上的螺栓连接（30）-30a 1B保险丝架A 上的保险丝1 -SA1-200A-三相交流发电机-C-30a 2C保险丝架A 上的保险丝2 -SA2--未占用30a 3D保险丝架A 上的保险丝3 -SA3-80A-电子机械式助力转向器电机-V187-30a 4E保险丝架A 上的保险丝4 -SA4-80A车内接线端30 的供电保险丝SC30a保险丝（SB）在电控箱上，在发动机舱内的左侧-保险丝颜色，针对ATO 保险丝：（SB1 -SB20）40 A -橙色30 A -淡绿色25 A -纯白色20 A -黄色15 A -淡蓝色10 A -红色7.5 A -棕色5 A -浅棕色3 A -紫色1 A -浅黑色-保险丝颜色，针对J-Case 保险丝：（SB21 -SB32）60 A -黄色50 A -红色40 A -绿色30 A -粉红电控箱的保险丝位置分配(SB)编号电路图中的名称额定值功能/ 部件接线端F1-保险丝架B 上的保险丝1 -SB1---未占用-F2-保险丝架B 上的保险丝2 -SB2-10A15A20A-发动机控制单元-J623/J220-87aF3-保险丝架B 上的保险丝3 -SB3-5A10A -散热器风扇控制单元-J293-发动机部件供电继电器-J757-→注释冷却液继续循环继电器-J151-→注释冷却液辅助泵继电器-J496-→注释87aF4-保险丝架B 上的保险丝4 -SB4-15A-氧传感器加热装置-Z19-尾气催化净化器后的λ传感器1 加热装置-Z29-87a F5-保险丝架B 上的保险丝5 -SB5---未占用-F6-保险丝架B 上的保险丝6 -SB6---未占用-F7-保险丝架B 上的保险丝7 -SB7-20A-带有功率输出级的点火线圈1 -N70-带有功率输出级的点火线圈2 -N127-带有功率输出级的点火线圈3 -N291-带有功率输出级的点火线圈4 -N292-87aF8-保险丝架B 上的保险丝8 -SB8-10A-增压压力限制电磁阀-N75-活性炭罐电磁阀1 -N80-凸轮轴调节阀1 -N205-涡轮增压器循环空气阀-N249-喷油阀-N...-87a进气管风门阀门-N316-机油压力调节阀-N428-F9-保险丝架B 上的保险丝9 -SB9-5A15A -发动机部件供电继电器-J757-燃油压力调节阀-N276-87aF10-保险丝架B 上的保险丝10 -SB10-5A -制动信号灯开关-F-离合器位置传感器-G476-冷却液辅助泵继电器-J496-87aF11-保险丝架B 上的保险丝11 -SB11---未占用-F12-保险丝架B 上的保险丝12 -SB12-3A-冷却液循环泵-V50-→注释87aF13-保险丝架B 上的保险丝13 -SB13-5A10A-发动机部件供电继电器-J757-冷却液辅助泵继电器-J496-→注释冷却液继续循环继电器-J151-→注释30aF14-保险丝架B 上的保险丝14 -SB14-5A10A -发动机控制单元-J623/J220-主继电器-J271-30aF15-保险丝架B 上的保险丝15 -SB15-30A-稳压器-J532-→注释30a F16-保险丝架B 上的保险丝16 -SB16-30A-ABS 防抱死系统控制单元-J104-30a F17-保险丝架B 上的保险丝17 -SB17-30A-双离合器变速箱机械电子单元-J743-→注释30a F18-保险丝架B 上的保险丝18 -SB18-15A20A-双离合器变速箱机械电子单元-J743-→注释30aF19-保险丝架B 上的保险丝19 -SB19-1A5A -车载电网控制单元-J519-蓄电池监控控制单元-J367-→注释30aF20-保险丝架B 上的保险丝20 -SB20-30A 车载电网控制单元-J519-（AW0）刮水器电机的转换继电器1 -J368-（AW1）刮水器电机的转换继电器2 -J369-（AW1）30aF21-保险丝架B 上的保险丝21 -SB21---未占用-F22-保险丝架B 上的保险丝22 -SB22---未占用-F23-保险丝架B 上的保险丝23 -SB23-40A-ABS 防抱死系统控制单元-J104-30a F24-保险丝架B 上的保险丝24 -SB24---未占用-F25-保险丝架B 上的保险丝25 -SB25-50A40A -接线端15 的电源继电器-J329-端子15 供电继电器2 -J681-起动机继电器1 -J906-→注释起动机继电器2 -J907-→注释30aF26-保险丝架B 上的保险丝26 -SB26---未占用-F27-保险丝架B 上的保险丝27 -SB27-50A/60A-冷却器风扇-V7-30a F28-保险丝架B 上的保险丝28 -SB28-40A-车载电网控制单元-J519-（AW1）30a F29-保险丝架B 上的保险丝29 -SB29-40A-车载电网控制单元-J519-（AW1）30a F30-保险丝架B 上的保险丝30 -SB30-40A/50A-端子75 供电继电器1 -J680-30a F31-保险丝架B 上的保险丝31 -SB31---未占用-F32-保险丝架B 上的保险丝32 -SB32---未占用-1) 限配备双离合器变速箱（DSG）的车2) 用 装备1.8/2.0 发动机的 车3) 用 装备1.4 发动机的 车4) 用 带起动/ （Start/Stop）系统的 车5) 2012 8保险丝（SB）在电控箱上，在发动机舱内的左侧（GP1）-保险丝颜色，针对ATO 保险丝：（SB1 -SB20）40 A -橙色30 A -淡绿色25 A -纯白色20 A -黄色15 A -淡蓝色10 A -红色7.5 A -棕色5 A -浅棕色3 A -紫色1 A -浅黑色-保险丝颜色，针对J-Case 保险丝：（SB21 -SB32）60 A -黄色50A -红色40 A -绿色30 A -粉红电控箱的保险丝位置分配(SB)编号电路图中的名称额定值功能/ 部件接线端F1-保险丝架B 上的保险丝1 -SB1---未占用-F2-保险丝架B 上的保险丝2 -SB2-20A-发动机控制单元-J623-87a F3-保险丝架B 上的保险丝3 -SB3-5A-散热器风扇控制单元-J293-87a F4-保险丝架B 上的保险丝4 -SB4-15A-氧传感器加热装置-Z19-尾气催化净化器后的λ传感器1 加热装置-Z29-87a F5-保险丝架B 上的保险丝5 -SB5---未占用-F6-保险丝架B 上的保险丝6 -SB6-10A -活性 罐电磁阀1 -N80-→注释凸轮轴调节阀1 -N205-→注释87aF7-保险丝架B 上的保险丝7 -SB7-20A-带有功率输出级的点火线圈1 -N70-带有功率输出级的点火线圈2 -N127-带有功率输出级的点火线圈3 -N291-带有功率输出级的点火线圈4 -N292-87aF8-保险丝架B 上的保险丝8 -SB8-10A-气 1 喷油阀-N30-→注释气 2 喷油阀-N31-→注释气 3 喷油阀-N32-→注释气 4 喷油阀-N33-→注释增压压力限制电磁阀-N75-→注释87a凸轮轴调节阀1 -N205-→注释喷油阀-N...-机油压力调节阀-N428-→注释F9-保险丝架B 上的保险丝9 -SB9-10A -循环泵-V55-→注释燃油供 继电器-J643-→注释87aF10-保险丝架B 上的保险丝10 -SB10-5A -制动信号灯开关-F-离合器位置传感器-G476-87aF11-保险丝架B 上的保险丝11 -SB11---未占用-F12-保险丝架B 上的保险丝12 -SB12---未占用-F13-保险丝架B 上的保险丝13 -SB13-30A- 机-R-稳压器-A19-机 系统带 单元的控制单元-J503-30aF14-保险丝架B 上的保险丝14 -SB14-10A-发动机控制单元-J623-主继电器-J271-刮水器 转换继电器1 -J368-→注释刮水器 转换继电器2 -J369-→注释30aF15-保险丝架B 上的保险丝15 -SB15-30A-ABS 控制单元-J104-30a F16-保险丝架B 上的保险丝16 -SB16---未占用-F17-保险丝架B 上的保险丝17 -SB17-15A-双离合器变速箱机械电子单元-J743-→注释动变速箱控制单元-J217-→注释30a F18-保险丝架B 上的保险丝18 -SB18-30A-双离合器变速箱机械电子单元-J743-→注释30aF19-保险丝架B 上的保险丝19 -SB19-5A-车载电网控制单元-J519-蓄电池监控控制单元-J367-→注释30aF20-保险丝架B 上的保险丝20 -SB20-30A车载电网控制单元-J519-（AW0）刮水器电机的转换继电器2 -J369-（AW1）30a F21-保险丝架B 上的保险丝21 -SB21---未占用-F22-保险丝架B 上的保险丝22 -SB22---未占用-F23-保险丝架B 上的保险丝23 -SB23-40A-端子75x 供电继电器-J694-30a F24-保险丝架B 上的保险丝24 -SB24---未占用-F25-保险丝架B 上的保险丝25 -SB25-40A-30a起动机继电器2 -J907-→注释继电器，用 端子15 -J940-F26-保险丝架B 上的保险丝26 -SB26---未占用-F27-保险丝架B 上的保险丝27 -SB27-50A-冷却器风扇-V7-30a F28-保险丝架B 上的保险丝28 -SB28-30A-车载电网控制单元-J519-（AW1）30a F29-保险丝架B 上的保险丝29 -SB29-30A-车载电网控制单元-J519-（AW1）30a F30-保险丝架B 上的保险丝30 -SB30-40A-ABS 控制单元-J104-30a F31-保险丝架B 上的保险丝31 -SB31---未占用-F32-保险丝架B 上的保险丝32 -SB32---未占用-6) 限配备双离合器变速箱（DSG）的车7) 用 装备1.4 发动机的 车8) 用 带起动/ （Start/Stop）系统的 车9) 用 装备1.6 发动机的 车10) 用 端（AW1）的 车11) 用 装备 动变速箱09G 的 车保险丝(SC)一览保险丝颜色-保险丝颜色，针对ATO 保险丝：（SC25 -SC60）40 A -橙色30 A -淡绿色25 A -纯白色20 A -黄色15 A -淡蓝色10 A -红色7.5 A -棕色5 A -浅棕色-保险丝颜色，针对迷你保险丝：（SC1 -SC24）20 A -黄色15 A -淡蓝色10 A -红色7.5 A -棕色5 A -浅棕色3 A -紫色2 A - 色1 A -浅黑色保险丝位置分配(SC)编号电路图中的名称额定值功能/ 部件接线端F1-保险丝架C 上的保险丝1 -SC1---未占用-F2-保险丝架C 上的保险丝2 -SC2-10A-电子转向 装置控制单元-J764--F3-保险丝架C 上的保险丝3 -SC3-10A-组合 中的控制单元-J285-30 F4-保险丝架C 上的保险丝4 -SC4-2A- 动电 电子装置控制单元-J412-30 F5-保险丝架C 上的保险丝5 -SC5-7.5A- 中的控制单元-J285-55aF6-保险丝架C 上的保险丝6 -SC6-10A -车载电网控制单元-J519-（ 限AW0）车 -R189-30aF7-保险丝架C 上的保险丝7 -SC7-5A- 灯继电器-J5-，（ 限AW0）开关和 调节器-E20-，（ 限AW0）灯-X-58F8-保险丝架C 上的保险丝8 -SC8-7.5A -车载电网控制单元-J519-车 泵-V5-（AW0）53cF9-保险丝架C 上的保险丝9 -SC9-5A-安 气 控制单元-J234-15a F10-保险丝架C 上的保险丝10 -SC10-10A- 侧转向 开关-EX20-，（ 限AW0）15a F11-保险丝架C 上的保险丝11 -SC11-10A-左 灯-MX1-→注释15a F12-保险丝架C 上的保险丝12 -SC12-10A- 灯-MX2-→注释15aF13-保险丝架C 上的保险丝13 -SC13-5A - 动防 车内后 -Y7-轮 监控 -E492-灯和 灯 离调节控制单元-J745-→注释车辅助控制单元-J446-后 调节开关-E43-压传感器-G65-车 后 加热 -E231-ASR 和ESP -E256-后 内 开关-E263-起动/ 式 -E693-起动/ 式 灯-K259-车灯开关-F4-机-R-→注释15aF14-保险丝架C 上的保险丝14 -SC14-10A -左侧转向 开关-EX19-ABS 防抱死系统控制单元-J104-车灯开关-E1-安 气 和带 环的 位环-F138-燃油泵控制单元-J538-→注释中的控制单元-J285-转向辅助控制单元-J500-机油油位和机油 传感器-G266-→注释稳压器-J532-→注释线 接 -J533-，（ 限AW1）15aF15-保险丝架C 上的保险丝15 -SC15-10A -16 连接-T16-开关和 调节器-E20-机械 动控制单元-J869-→注释左 灯-MX1-灯-MX2-左侧 离调整 电机-V48-侧 离调整 电机-V49-15aF16-保险丝架C 上的保险丝16 -SC16-10A-15a燃油泵控制单元-J538-→注释发动机控制单元-J623/J220-空气 -G70-燃油泵继电器-J17-F17-保险丝架C 上的保险丝17 -SC17---未占用-F18-保险丝架C 上的保险丝18 -SC18-15A-左 灯-MX1-56b F19-保险丝架C 上的保险丝19 -SC19-15A- 灯-MX2-56bF20-保险丝架C 上的保险丝20 -SC20-10A -Tiptronic / 一 开关-F189-动变速箱控制单元-J217-传感器控制单元-J587-动空调控制单元-J255-空调器控制单元-J301-30aF21-保险丝架C 上的保险丝21 -SC21-20A-双 继电器-J4-30aF22-保险丝架C 上的保险丝22 -SC22-7.5A10A-点火起动开关-D-转换器 -J935-30aF23-保险丝架C 上的保险丝23 -SC23-10A -车载电网控制单元-J519-（ 限AW0）16 连接-T16-车灯开关-E1-，（ 限AW1）和 传感器-G397-30aF24-保险丝架C 上的保险丝24 -SC24-10A -车载电网控制单元-J519-（ 限AW0）进 起动 控制单元-J518-30aF25-保险丝架C 上的保险丝25 -SC25-15A - 动变速箱控制单元-J217-传感器控制单元-J587-功能开关-F125-Tiptronic 开关-F189-双离合器变速箱机械电子单元-J743-15aF26-保险丝架C 上的保险丝26 -SC26---未占用-F27-保险丝架C 上的保险丝27 -SC27-1A- 装置信号 -H18-15a F28-保险丝架C 上的保险丝28 -SC28---未占用-F29-保险丝架C 上的保险丝29 -SC29---未占用-F30-保险丝架C 上的保险丝30 -SC30-20A-点 器-U1-12 V 座-U5-12V 座2 -U18-管-J29-75aF31-保险丝架C 上的保险丝31 -SC31-30A-车灯开关-E1-（ 限AW0）75a F32-保险丝架C 上的保险丝32 -SC32-20A-车灯开关-E1-（ 限AW0）75aF33-保险丝架C 上的保险丝33 -SC33-40A-空调器控制单元-J301-空气 风机开关-E9-75aF34-保险丝架C 上的保险丝34 -SC34-15A -左侧 灯灯 -M30-（ 限AW0）灯灯 -M32-（ 限AW0）组合 中的控制单元-J285-（ 限AW0）56aF35-保险丝架C 上的保险丝35 -SC35-10A -转向 电子装置控制单元-J527-线 接 -J533-30aF36-保险丝架C 上的保险丝36 -SC36-25A30A-车载电网控制单元-J519-30aF37-保险丝架C 上的保险丝37 -SC37-15A-左 灯-MX1-（AW0）TFL F38-保险丝架C 上的保险丝38 -SC38-15A- 灯-MX2-（AW0）TFL F39-保险丝架C 上的保险丝39 -SC39-20A- 灯继电器-J331-56b F40-保险丝架C 上的保险丝40 -SC40---未占用-F41-保险丝架C 上的保险丝41 -SC41---未占用-F42-保险丝架C 上的保险丝42 -SC42---未占用-F43-保险丝架C 上的保险丝43 -SC43-30A- 驾驶员侧车门控制单元-J387-30aF44-保险丝架C 上的保险丝44 -SC44-25A30A - 加热后 继电器-J9-，（ 限AW1）车载电网控制单元-J519-（ 限AW0）30aF45-保险丝架C 上的保险丝45 -SC45-30A -驾驶员侧车门控制单元-J386-驾驶员侧车门控制单元-J387-左后车门控制单元-J388-→注释后车门控制单元-J389-→注释30aF46-保险丝架C 上的保险丝46 -SC46-30A40A- 驾驶员侧车门控制单元-J387-→注释左后车门控制单元-J388-后车门控制单元-J389-30aF47-保险丝架C 上的保险丝47 -SC47-15A -燃油泵控制单元-J538-燃油泵继电器-J17-燃油供油继电器-J643-30aF48-保险丝架C 上的保险丝48 -SC48-20A-车载电网控制单元-J519-30aF49-保险丝架C 上的保险丝49 -SC49-40A- 空气 风机控制单元-J126-30 F50-保险丝架C 上的保险丝50 -SC50-30A- 加热 座椅控制单元-J774-30a F51-保险丝架C 上的保险丝51 -SC51-20A- 动 控制单元-J245-30a F52-保险丝架C 上的保险丝52 -SC52-20A- 灯 装置继电器-J39-→注释30a F53-保险丝架C 上的保险丝53 -SC53-15A-驾驶员 部支 调节开关-E176-30a F54-保险丝架C 上的保险丝54 -SC54-15A- 灯继电器-J5-55F55-保险丝架C 上的保险丝55 -SC55-20A -车灯开关-E1-左侧转向 开关-EX19-30F56-保险丝架C 上的保险丝56 -SC56---未占用-F57-保险丝架C 上的保险丝57 -SC57-15A20A- 机-R-带 机和 系统 单元的控制单元-J503-30aF58-保险丝架C 上的保险丝58 -SC58---未占用-F59-保险丝架C 上的保险丝59 -SC59---未占用-F60-保险丝架C 上的保险丝60 -SC60---未占用-12) 装备 定13) 用 带 气 灯的 车14) 用 MIB-G 机15) 用 带起动/ （start/stop）系统的 车16) 用 装备1.4 发动机的 车17) 用 装备2.0 发动机的 车18) 2012 8 起19) 用 带 灯 的 车保险丝位置分配(SC)（GP1）编号电路图中的名称额定值功能/ 部件接线端F1-保险丝架C 上的保险丝1 -SC1-10A-电子转向 装置控制单元-J764-30F2-保险丝架C 上的保险丝2 -SC2---未占用-F3-保险丝架C 上的保险丝3 -SC3-10A-组合 中的控制单元-J285-30 F4-保险丝架C 上的保险丝4 -SC4-2A- 动电 电子装置控制单元-J412-30 F5-保险丝架C 上的保险丝5 -SC5---未占用-F6-保险丝架C 上的保险丝6 -SC6-10A- 车 -R189-30a F7-保险丝架C 上的保险丝7 -SC7---未占用-F8-保险丝架C 上的保险丝8 -SC8-10A -车载电网控制单元-J519-车 泵-V5-（AW0）53cF9-保险丝架C 上的保险丝9 -SC9-5A-安 气 控制单元-J234-15a F10-保险丝架C 上的保险丝10 -SC10-15A- 侧转向 开关-EX20-，（ 限AW0）15a F11-保险丝架C 上的保险丝11 -SC11---未占用-F12-保险丝架C 上的保险丝12 -SC12---未占用-F13-保险丝架C 上的保险丝13 -SC13-5A - 动防 车内后 -Y7-轮 监控 -E492-车辅助控制单元-J446-后 调节开关-E43-压传感器-G65-车 后 加热 -E231-后 内 开关-E263-起动/ 式 -E693-起动/ 式 灯-K259-车灯开关-F4-机-R-→注释15aF14-保险丝架C 上的保险丝14 -SC14-10A -左侧转向 开关-EX19-ABS 防抱死系统控制单元-J104-安 气 和带 环的 位环-F138-燃油泵控制单元-J538-→注释中的控制单元-J285-转向辅助控制单元-J500-稳压器-A19-→注释线 接 -J533-，（ 限AW1）15aF15-保险丝架C 上的保险丝15 -SC15-15A-车灯开关-E1-16 连接-T16-开关和 调节器-E20-15a左 灯-MX1-灯-MX2-左侧 离调整 电机-V48- 侧 离调整 电机-V49-F16-保险丝架C 上的保险丝16 -SC16-10A -燃油泵控制单元-J538-→注释发动机控制单元-J623-起动机继电器1 -J906-起动机继电器2 -J907-15aF17-保险丝架C 上的保险丝17 -SC17---未占用-F18-保险丝架C 上的保险丝18 -SC18-10A-左侧转向 开关-EX19-56b F19-保险丝架C 上的保险丝19 -SC19---未占用-F20-保险丝架C 上的保险丝20 -SC20-10A - 传感器-G213-动空调控制单元-J255-空调器控制单元-J301-接 -U31-30aF21-保险丝架C 上的保险丝21 -SC21-15A-驾驶员 部支 调节开关-E176-30a F22-保险丝架C 上的保险丝22 -SC22-10A- -H12-(AW1)30aF23-保险丝架C 上的保险丝23 -SC23-10A -车灯开关-E1-Tiptronic 开关-F189-(AW0)车载电网控制单元-J519-（ 限AW0）换 传感器控制单元-J587-点火 出 电磁 -N376-接 -U31-30aF24-保险丝架C 上的保险丝24 -SC24-10A-进 起动 控制单元-J518-30aF25-保险丝架C 上的保险丝25 -SC25-10A - 动变速箱控制单元-J217-传感器控制单元-J587-功能开关-F125-Tiptronic 开关-F189-双离合器变速箱机械电子单元-J743-15aF26-保险丝架C 上的保险丝26 -SC26---未占用-F27-保险丝架C 上的保险丝27 -SC27-1A-安 气 和带 环的 位环-F138-(AW0)15a F28-保险丝架C 上的保险丝28 -SC28---未占用-F29-保险丝架C 上的保险丝29 -SC29-5A-车载电网控制单元-J519-(AW0)-F30-保险丝架C 上的保险丝30 -SC30-20A-车载电网控制单元-J519-（AW1）点 器-U1-12 V 座-U5-12V 座2 -U18-管-J29-75aF31-保险丝架C 上的保险丝31 -SC31-30A- 灯继电器-J5-→注释→注释-F32-保险丝架C 上的保险丝32 -SC32---未占用-F33-保险丝架C 上的保险丝33 -SC33-40A-空调器控制单元-J301-75a F34-保险丝架C 上的保险丝34 -SC34---未占用-F35-保险丝架C 上的保险丝35 -SC35-10A -车载电网控制单元-J519-（AW1）转向 电子装置控制单元-J527-（AW1）线 接 -J533-（AW1）30aF36-保险丝架C 上的保险丝36 -SC36-20A -双 继电器-J4-车载电网控制单元-J519-（AW0）30aF37-保险丝架C 上的保险丝37 -SC37---未占用-F38-保险丝架C 上的保险丝38 -SC38---未占用-F39-保险丝架C 上的保险丝39 -SC39---未占用-F40-保险丝架C 上的保险丝40 -SC40---未占用-F41-保险丝架C 上的保险丝41 -SC41---未占用-F42-保险丝架C 上的保险丝42 -SC42---未占用-F43-保险丝架C 上的保险丝43 -SC43-10A -点火起动开关-D-（AW0）双 继电器-J4-（AW1）加热后 继电器-J9-（AW1）转换器 -J935-（AW0）30aF44-保险丝架C 上的保险丝44 -SC44-30A- 加热后 继电器-J9-，（ 限AW1）车载电网控制单元-J519-（ 限AW0）30aF45-保险丝架C 上的保险丝45 -SC45-30A -驾驶员侧车门控制单元-J386-左后车门控制单元-J388-30aF46-保险丝架C 上的保险丝46 -SC46-30A - 驾驶员侧车门控制单元-J387-后车门控制单元-J389-30aF47-保险丝架C 上的保险丝47 -SC47-15A-30a燃油泵控制单元-J538-燃油泵继电器-J17-燃油供油继电器-J643-F48-保险丝架C 上的保险丝48 -SC48-20A-车载电网控制单元-J519-30a F49-保险丝架C 上的保险丝49 -SC49-40A- 空气 风机控制单元-J126-（AW1）30 F50-保险丝架C 上的保险丝50 -SC50-30A- 加热 座椅控制单元-J774-30a F51-保险丝架C 上的保险丝51 -SC51-20A- 动 控制单元-J245-30a F52-保险丝架C 上的保险丝52 -SC52---未占用-F53-保险丝架C 上的保险丝53 -SC53-30A-车载电网控制单元-J519-30aF54-保险丝架C 上的保险丝54 -SC54-30A -左侧 灯灯 -L22-→注释侧 灯灯 -L23-→注释75aF55-保险丝架C 上的保险丝55 -SC55---未占用-F56-保险丝架C 上的保险丝56 -SC56-10A-车载电网控制单元-J519-(AW0)30 F57-保险丝架C 上的保险丝57 -SC57-20A-带 机和 系统 单元的控制单元-J503-30a F58-保险丝架C 上的保险丝58 -SC58-5A20A-车载电网控制单元-J519-(AW0)30 F59-保险丝架C 上的保险丝59 -SC59-20A-车载电网控制单元-J519-(AW0)30 F60-保险丝架C 上的保险丝60 -SC60-20A-左侧转向 开关-EX19-3020) 装备 定21) 用 MIB-G 机22) 用 带起动/ （start/stop）系统的 车23) 用 装备1.4 发动机的 车24) 2015 825) 用 带 端 灯的 车。
