飞利浦326E8FJSB显示器拆机

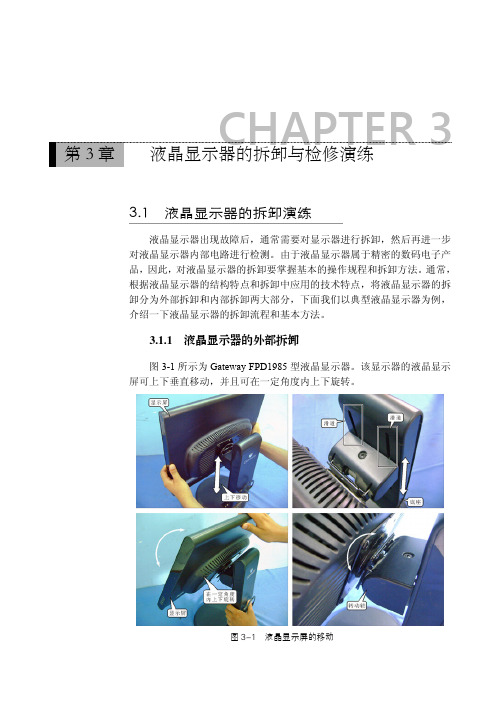

3.1 液晶显示器的拆卸演练
液晶显示器出现故障后，通常需要对显示器进行拆卸，然后再进一步对液晶显示器内部电路进行检测。

由于液晶显示器属于精密的数码电子产品，因此，对液晶显示器的拆卸要掌握基本的操作规程和拆卸方法。

通常，根据液晶显示器的结构特点和拆卸中应用的技术特点，将液晶显示器的拆卸分为外部拆卸和内部拆卸两大部分，下面我们以典型液晶显示器为例，介绍一下液晶显示器的拆卸流程和基本方法。

3.1.1 液晶显示器的外部拆卸
图3-1所示为Gateway FPD1985型液晶显示器。

该显示器的液晶显示屏可上下垂直移动，并且可在一定角度内上下旋转。

图3-1 液晶显示屏的移动
新版液晶显示器常见故障实修演练
44
①首先将液晶显示器底座与显示屏分离。

该显示器的底座和显示屏之间通过一处拉簧
开关进行固定，一只手握住拉簧开关把手并向右侧拉动，另一只手向上抬起显示屏，如图3-2所示。

图3-2 拉动拉簧开关
②将显示屏背部的卡扣从卡槽中抽出，即可将显示屏与底座分离，如图3-3所示。

图3-3 分离显示屏和底座
如图3-4所示，在显示屏的背部可看到卡扣，在底座上可看到拉簧开关以及卡槽。

③使用螺丝刀，将显示屏背部的支撑板（带有卡扣）拆下，如图3-5所示。

将固定支撑
装置的4颗固定螺钉拧下后，即可将支撑板取下。

④接下来，使用螺丝刀将显示器背部下方的两颗固定螺钉拧下，如图3-6所示。

⑤显示屏的后壳与前框之间是通过数个暗扣紧密固定在一起的，在拆卸时，可使用专
用撬片或废弃的硬塑料卡片（电话卡等）插入后壳与前框之间的缝隙，将暗扣一一划开。

如。

[干货]维修显示器带图实战，与大家详细讲解分享维修经验今天一顾客拿一飞利浦显示器，开机亮一下黑屏指示灯亮绿色。

对飞利浦的了解一般很少坏的显示器。

开机亮一下黑屏指示灯亮绿色一般为高压电路或者灯管（提示：指示灯亮绿色为有信号接入，亮黄色为无信号）。

试机之后，拆机维修。

拆机提示1.因为每一款显示器结构方法都不一样，所以就尽可能不要硬拆，要小心的拆，如果硬拆弄断排线就麻烦了。

就拿飞利浦来说，拆掉上边壳子，但是底下连接不能开。

但是座子壳子里边有三个螺丝，底座下边有螺丝，所以后边壳子拆不掉。

2.拆显示器尽量用卡片，用卡片不会造成边缘严重痕迹，用螺丝刀容易导致翘痕。

所以有点小缝，用硬卡片拆机。

发图给你们看看飞利浦这个拆机过程。

上边是卡片拆机，拆机技巧分享。

上边是壳子边缘拆开，但是排线连接，后壳连接电路板，所以要找对技巧，注意观察，原来答案就在底座，找对原因就容易了。

哈哈找对技巧显示器终于拆开了。

接下来我们观察一下电路板，看从外观上有没有明显的烧痕。

有没有明显的显示器板某原件坏或者电容鼓包。

观察过电路板后发现有一个电容鼓包现象，现在先换电容换掉明显鼓包的电容。

通过正反检测电容充放电情况,发现电容确实存在不良的情况，确定这个电容肯定存在问题。

换好电容后，我们不要着急试显示器。

最重点的是：是不是由于电容导致显示器故障，或者是其它问题导致电容鼓包，所以我们必须测试。

测试方法1.电阻测试法，我们如果有了维修经验，我们记录好显示器的电路阻值，然后测试坏的显示器电路阻值，从而通过阻值判断电路故障。

2.电压测试法：通电后测试电路中的电压对比好显示器的电压，判断显示器故障。

我建议：新手最好用阻值测试，还有就是电源部分问题或者高压问题也建议阻值测试法。

电压测试用于释放版维修测试，因为带电操作比较危险，不小心就容易导致烧坏原件或者引起更严重的故障；电源部分和高压部分都是高功率工作，最容易出现二次故障，所以建议电阻测试。

下边我们测试高压部分阻值：高压部分阻值正常，但是我们不能马虎，新手更应该注意。

电脑显示器philips怎么拆
你们知道怎么拆除电脑的显示器吗，下面是店铺带来电脑显示器philips怎么拆的内容，欢迎阅读!
电脑显示器philips拆除方法：
关闭显示器，断开电源，拔下电源插头。

这是最重要的一步，也是保证整个过程安全的一步。

拧开机箱背面显示器和主机连接的VGA接头螺丝，轻轻的拔下VGA数据线。

拔下显示器背面的电源线。

用和第二步同样的方法拔下VGA数据线。

将显示器移动到一个较为平整、柔软广阔的位置，如桌子、沙发。

并进行倒置，准备拆解底座。

逆时针方向拧下底座螺丝，然后慢慢的将底座上提完成拆解。

握住支架的两边，轻轻晃动向外拉出，拆掉支架。

拆解完成，将部件均匀的平方，如果您需要装箱，装入专用的纸箱即可。

电视拆屏教程电视拆屏是指将电视机屏幕进行拆卸、修理或更换的过程。

在拆卸电视屏幕之前，需要先准备好相应的工具和材料，如螺丝刀、吸盘、保护手套等。

接下来，我们将详细介绍电视拆屏的步骤和注意事项。

首先，我们要确定电视的型号和尺寸，这样才能选择合适的拆屏方法和工具。

一般来说，电视屏幕有两种结构，一种是液晶屏（LCD），另一种是有机发光二极管屏幕（OLED）。

对于液晶屏（LCD）电视，拆卸屏幕的步骤如下：1. 首先，需要将电视从电源插座上拔掉，确保没有电流通过。

然后，用吸盘固定在屏幕上，以确保屏幕不会掉下来或受到损害。

2. 使用螺丝刀拆卸电视背面的螺丝，通常这些螺丝会固定在电视机背面的金属覆盖板上。

拆下金属覆盖板后，你就可以看到内部的电视零部件了。

3. 接下来，需要拆下电视的底座，以便更好地接触到电视屏幕。

底座通常用螺丝固定在电视背面，使用相应尺寸的螺丝刀进行拆卸。

4. 在拆卸底座后，可以看到电视屏幕背后的电缆和连接器。

在拆卸这些连接器之前，建议用相机或手机拍下每个连接器的位置和接线，以免在后期连接时出现困扰。

5. 一旦拆下所有连接器，你就可以小心地将屏幕从电视机上抽离下来了。

在操作时要非常小心，以免刮伤或损坏屏幕。

对于有机发光二极管屏幕（OLED）电视，拆卸屏幕的步骤与液晶屏电视类似，但有机发光二极管屏幕更薄、更易损坏，因此需要格外小心。

在拆卸电视屏幕过程中，需要注意以下几点：1. 操作时要戴好手套，以免污染屏幕或受伤。

2. 需要轻拿轻放，避免剧烈颠簸或碰撞，以免导致屏幕损坏。

3. 在操作过程中，尽量避免直接接触电视屏幕，以防指纹或其他污物残留在屏幕上。

4. 拆卸后的电视屏幕要妥善保管，避免吸湿、存放在高温、尘土或阳光直射的环境中。

综上，电视拆屏需要谨慎操作，尤其是对于有机发光二极管屏幕，需要格外小心。

如果你对自己的能力不够自信或拆卸中遇到问题，请及时联系专业的维修人员。

同时，在进行任何维修操作之前，建议先仔细阅读电视的使用手册，了解相关风险和注意事项。

台式电脑显示器怎么拆解步骤有时候想拆个电脑都不会应该怎么办，下面是店铺带来的关于台式电脑显示器怎么拆解步骤的内容，欢迎阅读!台式电脑显示器怎么拆解步骤?让小编给你先简单科普一下台式电脑的结构吧。

台式电脑由以下部件构成：电脑主机、显示器、音箱、键盘、鼠标，另外还可能有打印机、扫描仪、麦克风、摄像头、游戏手柄等外部设备。

2电脑主机后面板上通常有：显示器接口、音输入输出接口、麦克风接口、网线接口、USB接口、PS/2鼠标键盘接口。

与此对应，也有相应的显示器数据线、音箱麦克风数据线、网线、USB数据线、鼠标键盘数据线等。

使用对应的数据线就把各部件与电脑主机通过后面板接口连接起来了。

显示器：主机与显示器VGA接口均为蓝色梯形15针接口(新的显示接口DVI接口一般为白色24针口)，通过VGA(DVI)数据线进行连接。

连接时认准正反，反插是无法插入的，插好后要拧上接口上的螺帽。

拆除时拧松螺帽，轻轻拔下即可。

音箱、麦克风：音箱通过音频插头与主机音频输出口进行连接，该接口一般为淡绿色圆孔。

装拆时认准颜色或是否有“OUT”标识。

麦克风通过音频插头与mic接口进行连接，该接口一般为粉红色圆孔。

网线：网线接口一般只有一个，通过网线头连接电脑与网络。

网线接头有一个卡子，拆除时需捏住卡子才能拔出网线头，插入时要插到卡子卡住为止以防网线脱落。

USB接口：USB接口用于和U盘、USB键盘鼠标、移动硬盘等USB接口设备进行连接。

USB接口同样有正反，无法插入时把USB接头反向调个个就可以插入了。

需要注意的是，拔出USB存储设备时，要先在操作系统桌面上移除该存储设备，然后在拔出方可。

PS/2鼠标、键盘：PS/2接口为圆形6针接口，其中，紫色接口为键盘接口，绿色接口为鼠标接口，插上PS/2键盘、鼠标时，一定要对应颜色。

PS/2接口同样区分插入方向，请仔细核对方向后，再尝试轻轻插入，方向错误了就不能强行去插。

到此，台式电脑的拆装要点基本讲解完毕。

显示器拆机教程显示器拆机教程（1000字）显示器是我们日常使用电脑必备的外设，但是在使用过程中，有时我们可能需要对显示器进行拆解维修或更换某些部件。

下面是一个简单的显示器拆解教程，帮助您了解如何正确拆解显示器。

1. 准备工具和材料：在开始拆解之前，您应该先准备必要的工具和材料。

您可能需要一把螺丝刀（可能是十字形），一把钳子，以及一些小碟子或容器，用于存放松开的螺丝和零件。

2. 关闭电源并断开连接：首先，关闭显示器的电源，并断开所有电源连接，包括电源线和视频信号线。

这是拆解任何电子设备前的必要步骤，以避免电击和其他意外事故。

3. 移除底座：大多数显示器底部都会有一个固定的底座，通过螺丝或卡扣进行固定。

使用螺丝刀或钳子，轻轻松开底座的螺丝或卡扣，然后取下底座。

4. 分离背壳和框架：显示器的背壳和框架通常是由一些螺丝和卡扣固定在一起的。

先检查背壳和框架之间是否有可见的螺丝，如果有，请使用螺丝刀将其松开。

然后，使用钳子或者手指轻轻分离背壳和框架之间的卡扣。

在分离过程中，请小心不要用力过度，以免损坏显示器的外壳。

5. 拆解电路板和显示屏：一旦背壳和框架被分离，您就可以看到显示器内部的电路板和显示屏。

大多数情况下，电路板和显示屏都是固定在框架上的。

使用螺丝刀松开螺丝，将电路板和显示屏从框架上取下。

请注意，当松开螺丝时，要始终保持稳定并避免对显示屏施加不必要的压力。

6. 检查和更换部件：一旦电路板和显示屏被取下，您就可以检查它们并确定是否需要更换任何部件。

在更换部件之前，请确保已仔细阅读显示器的维修手册或联系专业技术人员，以确保您正确地更换了适当的部件。

7. 安装电路板和显示屏：在确定需要更换部件后，您可以开始将电路板和显示屏重新安装到显示器框架上。

使用螺丝刀将它们固定在位并确保它们牢固且稳定地安装。

8. 安装背壳和框架：一旦电路板和显示屏被重新安装，您就可以开始安装显示器的背壳和框架。

根据之前分离时所用的方法，将背壳和框架重新固定在一起。

显示器后盖怎么拆解
很多刚接触电脑的而小伙伴们都不知道显示器的后盖该怎么拆，不知道的话跟着小编一起来学习显示器的后盖该怎么拆吧。

显示器后盖的拆解方法
液晶显器放平，再拿双手扣住液晶的外框，用力往上扣，扣松。

扣开以后，再扣另一个角，扣松，不要着急，力度适中。

再把扣松的地方拉开。

延边一路扣过去，把扣开的都拉开。

拿掉外框。

就可以看到液晶显示器的控制面板了。

拆液晶显示器里面的部件，只需要把看到的螺丝下下来就可以拆开了。

安装面板的时候注意。

手要顶住按键。

再压下去。

再把四周的边对好，再用手压紧就可以了。

显示器后盖怎么拆解相关文章：
1.台式电脑显示器怎么拆解步骤
2.电脑显示器外壳怎么拆开
3.显示器底座怎么拆解
4.联想电脑显示器怎么拆
5.飞利浦电脑显示器怎么拆
6.三星电脑显示器底座怎么拆开。

电脑显示器拆机教程要拆卸一台电脑显示器，你需要准备以下工具：一把螺丝刀，一个塑料撬棒和一块柔软的布。

步骤1：安全断开电脑显示器与电源的连接。

先关闭电源开关，然后将显示器的电源线从电源插座上拔出。

步骤2：清理显示器。

用柔软的布蘸少量的清洁液，轻轻擦拭显示器的表面，去除灰尘和指纹。

步骤3：查找显示器背面的螺丝孔。

通常，显示器的背面会有几个螺丝固定孔。

使用螺丝刀，轻轻旋转并解开这些螺丝。

步骤4：使用塑料撬棒，轻轻松动显示器背板。

将撬棒的尖端插入显示器背面的缝隙，然后轻轻向上施加力量，使背板微微脱离显示器框架。

重复此步骤直到背板完全脱离。

步骤5：小心拆下显示器背板。

背板从显示器框架上脱落后，小心地扶住背板，确保不会受到损坏。

步骤6：查找电路板和连接线。

在显示器背板内部，你将看到连接显示器屏幕和其他部件的电路板和连接线。

谨慎观察这些组件，以确保不会意外损坏它们。

步骤7：拆卸显示器内部组件。

根据你的需求，可以拆卸电路板、控制按钮和音频插孔等内部组件。

然而，在拆卸这些部件时，请注意不要弯曲或断开连接线。

步骤8：重新组装显示器。

如果你已经完成了所需的维修或更换工作，现在可以将显示器的组件重新安装回去。

确保正确地连接每个部件，并小心地将显示器背板放回原位。

最后，回到步骤3，重新固定显示器背板上的螺丝。

确保将螺丝固定好，以确保显示器框架的稳定和安全。

总结：拆卸和维修电脑显示器需要谨慎操作和注意细节。

在拆卸过程中，确保断开电源连接，并小心不要损坏显示器的内部组件。

完成维修后，正确地重新组装显示器，并确保固定螺丝以确保显示器的稳定和安全。

显示屏底座拆卸方法在某些情况下，我们需要拆卸显示屏底座，可能是为了更换支架，或者是需要搬迁显示屏等等。

本文将介绍一种常见的显示屏底座拆卸方法，以供参考。

材料准备在开始拆卸之前，我们需要准备一些工具和材料，以确保操作顺利进行。

以下是需要准备的材料清单：1. 螺丝刀：根据显示屏底座上的螺丝类型，选择合适的螺丝刀。

2. 螺丝：在某些情况下，可能需要使用新的螺丝进行安装。

3. 辅助工具：如镊子、开关锤等工具，以便更容易进行拆卸。

步骤1. 断电：在开始拆卸之前，务必断开显示屏的电源插头，以避免电击风险。

2. 稳固放置：将显示屏面朝下横放在光滑且干净的表面上，以确保底座稳固，不易滑动。

3. 找到螺丝位置：注意观察显示屏底座，通常会有几颗螺丝固定在显示屏和底座之间。

这些螺丝可能位于底座底部的凹槽中，或者隐藏在一个小塑料盖子下。

4. 拆卸螺丝：使用合适的螺丝刀，解开底座和显示屏之间的螺丝。

在拆卸过程中，需要逐一将螺丝松开，不要全部解开然后再拆卸，以免显示屏失去平衡。

5. 分离底座：在螺丝全部松开之后，底座应该可以轻松地从显示屏上取下。

如果底座仍然牢固，可以轻轻用手摇晃底座，以帮助分离。

6. 清理和维护：将底座从显示屏上取下后，可以清理和维护显示屏和底座。

使用柔软的布或纸巾擦拭显示屏底座，确保其干净无尘。

7. 安装新底座（可选）：如果你计划更换显示屏底座，将新的底座按照制造商提供的说明进行安装。

确保底座与显示屏的接口对齐，螺丝牢固固定。

注意事项- 注意安全：在拆卸显示屏时，务必确保断开电源，以避免电击伤害。

同时，操作时要小心，避免刮伤或损坏显示屏。

- 谨慎拆卸：在拆卸显示屏底座时，要小心螺丝，以避免弄丢或损坏。

如果有任何困难，可以查阅显示屏的用户手册，或者咨询制造商或维修人员的帮助。

- 维护注意：在清理显示屏和底座时，使用柔软的布或纸巾擦拭，避免使用湿布或化学清洁剂，以免损坏显示屏。

结论通过正确地拆卸显示屏底座，我们可以更换支架、搬迁显示屏、进行清洁和维护工作。

先用东西把液晶的外壳拆开一点小缝，为了美观最好是液晶的低部先拆。

然后找一张废旧的电话卡或者IC卡从拆开小缝插进去，然后往一边用力的刷过去。

四边都这样刷一次液晶的外壳就能拆开。

用电话卡或IC卡不会对外壳造成损坏外观能保护完美，用硬的一字螺丝刀不一样会对外壳损伤不美观。

拆开上壳之后一定不要用力去拿开，大部分的按键板会跟上壳连在一起。

中间会有按键板与驱动板的连接线用力过大会拉断那一根线。

把上壳轻轻的拿起来一点把连接线排拔开再把上壳拿掉。

从按键板接头那一边把连接线拔掉
把上壳拿走之后会看到液晶显示屏跟后壳之间上有四个螺丝，把这四个螺丝拆掉。

把整台机器反过来报把后壳慢慢的往上拿起，就会看到屏线跟灯管的连接线。

把灯管的连接线拔掉
再把屏线拔掉，一般屏线的接口上会有一屋锡波纸，防止外面的干扰信号干扰。

把那屋锡波纸拿开后再把屏线拔掉。

把后壳拿掉后就剩下液晶屏
这里注意看一下在屏的左下角有一个标签上面写的就是屏的生产厂家跟屏的型号。

下面屏的型号就是M190A1—L0A .
电源一体板跟驱动板就按装在后壳上
驱动板背面上都印刷有每个接口的各个线功能
把固定板的螺丝拧掉再把电源一体板跟驱动板拆下来，看到电源板上面明显的爆了一个电容。

驱动板是我们常用的2025驱动板（2120+2025方案），通用驱动板都是以图像处理芯片命名比如：2025 2023等。
