建筑工程新型止水螺杆的应用
- 格式:pptx
- 大小:4.12 MB
- 文档页数:40

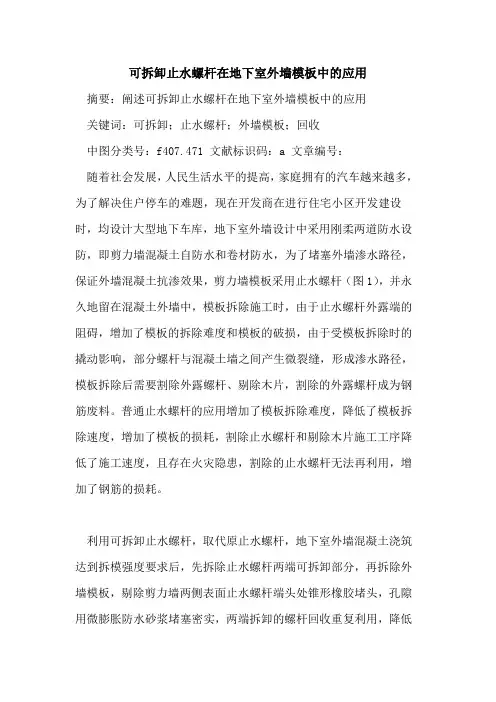

可拆卸止水螺杆在地下室外墙模板中的应用摘要:阐述可拆卸止水螺杆在地下室外墙模板中的应用关键词:可拆卸;止水螺杆;外墙模板;回收中图分类号:f407.471 文献标识码:a 文章编号:随着社会发展,人民生活水平的提高,家庭拥有的汽车越来越多,为了解决住户停车的难题,现在开发商在进行住宅小区开发建设时,均设计大型地下车库,地下室外墙设计中采用刚柔两道防水设防,即剪力墙混凝土自防水和卷材防水,为了堵塞外墙渗水路径,保证外墙混凝土抗渗效果,剪力墙模板采用止水螺杆(图1),并永久地留在混凝土外墙中,模板拆除施工时,由于止水螺杆外露端的阻碍,增加了模板的拆除难度和模板的破损,由于受模板拆除时的撬动影响,部分螺杆与混凝土墙之间产生微裂缝,形成渗水路径,模板拆除后需要割除外露螺杆、剔除木片,割除的外露螺杆成为钢筋废料。
普通止水螺杆的应用增加了模板拆除难度,降低了模板拆除速度,增加了模板的损耗,割除止水螺杆和剔除木片施工工序降低了施工速度,且存在火灾隐患,割除的止水螺杆无法再利用,增加了钢筋的损耗。
利用可拆卸止水螺杆,取代原止水螺杆,地下室外墙混凝土浇筑达到拆模强度要求后,先拆除止水螺杆两端可拆卸部分,再拆除外墙模板,剔除剪力墙两侧表面止水螺杆端头处锥形橡胶堵头,孔隙用微膨胀防水砂浆堵塞密实,两端拆卸的螺杆回收重复利用,降低模板拆除难度和损耗,减少割除外露螺杆和剔除木片施工工序,降低钢筋损耗,加快施工速度,降低成本。
1.工程概况哈尔滨某住宅小区,主楼地下1层,地上24层,地下室层高为5.4m,地上标准层层高为3m,剪力墙结构,总建筑面积92000㎡,地下车库地下1层,建筑面积12000㎡,由南通六建总承包施工。
地下室外墙为300厚c40p6抗渗混凝土,地下室外墙为二级防水,二道设防,抗渗混凝土自防水+sbc120卷材防水。
2.施工方案选择地下室外墙模板施工中,为了保证混凝土的抗渗质量,对拉螺杆必须使用止水螺杆,在螺杆中间设备止水片,两端设置40*40*20木片,混凝土浇筑后,外墙模板拆除后,剔凿两侧木片,然后再在凹坑内侧割除止水螺杆两端外露部分,用微膨胀防水砂浆把凹坑补平,最后进行外墙外侧卷材防水施工,使用普通止水螺杆,由于止水螺杆外露端的阻碍,增加了模板的拆除难度和模板的破损,由于受模板拆除时的撬动影响,部分螺杆与混凝土墙之间产生微裂缝,形成渗水路径,模板拆除后需要割除外露螺杆、剔除木片,割除的外露螺杆成为钢筋废料。

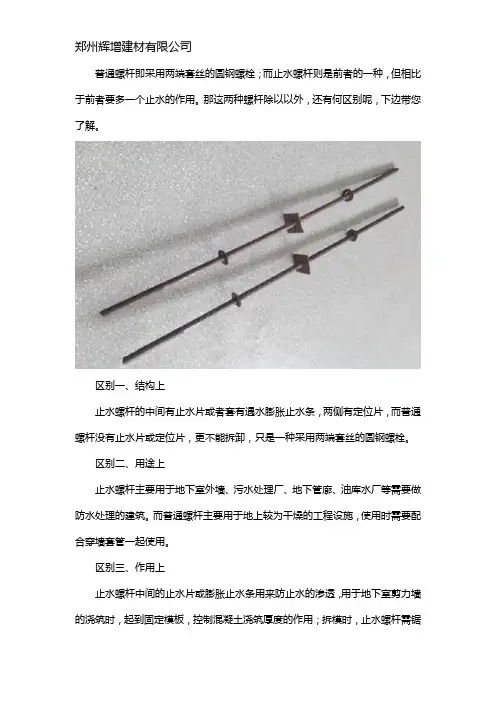

普通螺杆即采用两端套丝的圆钢螺栓;而止水螺杆则是前者的一种,但相比于前者要多一个止水的作用。
那这两种螺杆除以以外,还有何区别呢,下边带您了解。
区别一、结构上
止水螺杆的中间有止水片或者套有遇水膨胀止水条,两侧有定位片,而普通螺杆没有止水片或定位片,更不能拆卸,只是一种采用两端套丝的圆钢螺栓。
区别二、用途上
止水螺杆主要用于地下室外墙、污水处理厂、地下管廊、油库水厂等需要做防水处理的建筑。
而普通螺杆主要用于地上较为干燥的工程设施,使用时需要配合穿墙套管一起使用。
区别三、作用上
止水螺杆中间的止水片或膨胀止水条用来防止水的渗透,用于地下室剪力墙的浇筑时,起到固定模板,控制混凝土浇筑厚度的作用;拆模时,止水螺杆需锯
掉墙外两头后,中间段留在墙体,以保证墙体的不透水性。
而普通螺杆没有止水作用,拆模时,普通穿墙螺杆整体抽出,重复使用。
综上就是止水螺杆与普通螺杆比较常见的三大区别介绍,希望对大家进一步的了解有所帮助,同时,如有不清楚的可咨询郑州辉增建材,该公司为一家集新型建材研发生产销售为一体的创新性企业,主营以止水螺杆为主的土建五金建材,同时,由于该公司产品规格齐全,性价比高,因此,现深受客户的好评。

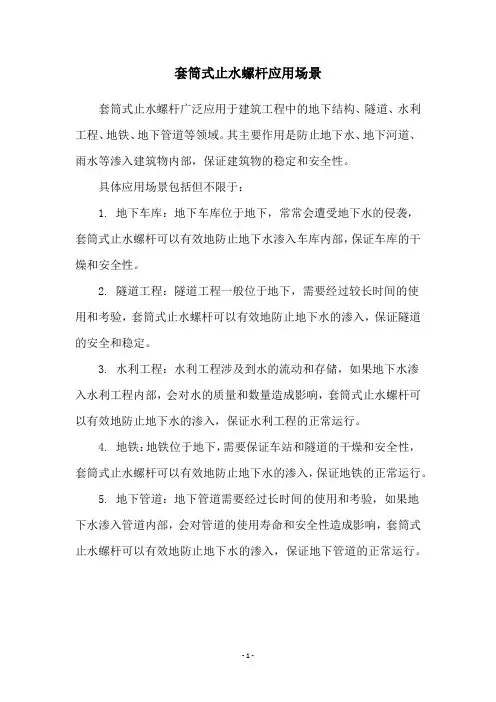

套筒式止水螺杆应用场景
套筒式止水螺杆广泛应用于建筑工程中的地下结构、隧道、水利工程、地铁、地下管道等领域。
其主要作用是防止地下水、地下河道、雨水等渗入建筑物内部,保证建筑物的稳定和安全性。
具体应用场景包括但不限于:
1. 地下车库:地下车库位于地下,常常会遭受地下水的侵袭,
套筒式止水螺杆可以有效地防止地下水渗入车库内部,保证车库的干燥和安全性。
2. 隧道工程:隧道工程一般位于地下,需要经过较长时间的使
用和考验,套筒式止水螺杆可以有效地防止地下水的渗入,保证隧道的安全和稳定。
3. 水利工程:水利工程涉及到水的流动和存储,如果地下水渗
入水利工程内部,会对水的质量和数量造成影响,套筒式止水螺杆可以有效地防止地下水的渗入,保证水利工程的正常运行。
4. 地铁:地铁位于地下,需要保证车站和隧道的干燥和安全性,套筒式止水螺杆可以有效地防止地下水的渗入,保证地铁的正常运行。
5. 地下管道:地下管道需要经过长时间的使用和考验,如果地
下水渗入管道内部,会对管道的使用寿命和安全性造成影响,套筒式止水螺杆可以有效地防止地下水的渗入,保证地下管道的正常运行。
- 1 -。
止水螺杆方案1. 引言止水螺杆是一种用于阻止液体或气体泄漏的装置。
它广泛应用于建筑工程、航空航天、石油化工等领域。
本文将介绍止水螺杆的原理、设计要点以及适用领域。
2. 原理止水螺杆通过扭转螺杆,使其进入密封孔内,从而实现阻止液体或气体泄漏的目的。
螺杆的设计需要考虑以下几个原理:•密封设计原理:螺杆需要与密封孔配合良好,确保能够完全覆盖孔口,达到最佳的密封效果。
•摩擦力原理:螺杆与密封孔之间的接触面需要具有一定的摩擦力,以防止螺杆在压力或振动作用下分离。
•扭矩传递原理:螺杆需要能够通过旋转运动传递一定的扭矩,以确保能够顺利进入密封孔。
3. 设计要点为了确保止水螺杆的性能和可靠性,设计时需要考虑以下几个要点:3.1 材料选择止水螺杆需要选择耐磨损、耐高温、耐腐蚀的材料,如不锈钢、合金钢等,以确保其使用寿命和稳定性。
3.2 密封孔设计密封孔的设计需要与螺杆配合,确保孔口大小和螺杆形状相匹配,以实现最佳的密封效果。
同时,密封孔的表面需要经过光滑处理,以减小摩擦力。
3.3 螺杆形状设计螺杆的形状设计需要考虑其与密封孔的配合度。
一般来说,螺杆需要具有一定的倾斜角度,以便于进入密封孔。
在设计过程中,需要通过实验或仿真分析,确定最佳的螺杆形状。
3.4 扭矩传递机构设计为了确保螺杆能够顺利地进入密封孔,需要设计合适的扭矩传递机构。
这可以通过选择合适的齿轮、轴承等零件来实现。
在设计过程中,需要考虑传递扭矩的稳定性和可靠性。
4. 适用领域止水螺杆广泛应用于以下领域:•建筑工程:止水螺杆可以用于地下室、水池、水库等建筑物的防水处理,阻止地下水或雨水渗漏。
•航空航天:止水螺杆可以用于飞机、火箭的燃料舱,防止燃料泄漏,确保航空器的安全。
•石油化工:止水螺杆可以用于石油、天然气管道的密封,防止泄漏和浪费资源。
5. 结论止水螺杆是一种重要的密封装置,通过扭转螺杆进入密封孔,实现阻止液体或气体泄漏的目的。
设计止水螺杆时需要考虑材料选择、密封孔设计、螺杆形状设计和扭矩传递机构设计等要点。

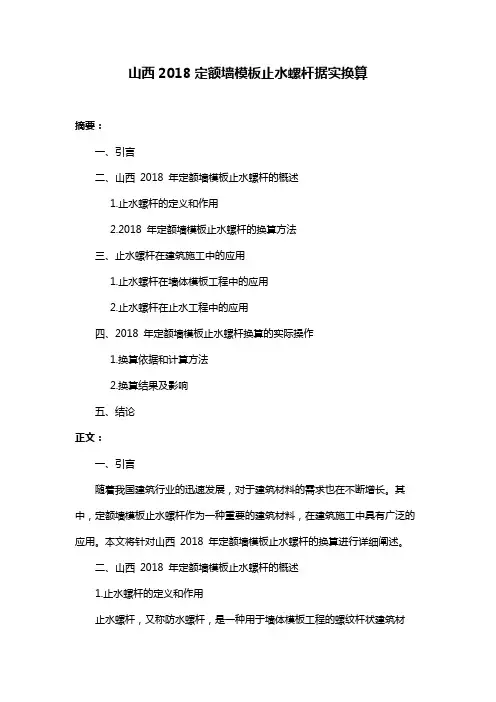

山西2018定额墙模板止水螺杆据实换算摘要:一、引言二、山西2018 年定额墙模板止水螺杆的概述1.止水螺杆的定义和作用2.2018 年定额墙模板止水螺杆的换算方法三、止水螺杆在建筑施工中的应用1.止水螺杆在墙体模板工程中的应用2.止水螺杆在止水工程中的应用四、2018 年定额墙模板止水螺杆换算的实际操作1.换算依据和计算方法2.换算结果及影响五、结论正文:一、引言随着我国建筑行业的迅速发展,对于建筑材料的需求也在不断增长。
其中,定额墙模板止水螺杆作为一种重要的建筑材料,在建筑施工中具有广泛的应用。
本文将针对山西2018 年定额墙模板止水螺杆的换算进行详细阐述。
二、山西2018 年定额墙模板止水螺杆的概述1.止水螺杆的定义和作用止水螺杆,又称防水螺杆,是一种用于墙体模板工程的螺纹杆状建筑材料。
其主要作用是在墙体模板施工过程中,起到固定模板、防止墙体模板变形的作用。
同时,由于止水螺杆具有较好的防水性能,因此在止水工程中也有广泛应用。
2.2018 年定额墙模板止水螺杆的换算方法根据山西2018 年的定额规定,墙模板止水螺杆的换算方法主要包括以下几个方面:(1)根据螺杆直径和长度进行换算;(2)根据螺杆材质进行换算;(3)根据施工条件和工程需求进行换算。
三、止水螺杆在建筑施工中的应用1.止水螺杆在墙体模板工程中的应用在墙体模板工程中,止水螺杆主要用于固定模板,保证模板的稳定性。
同时,止水螺杆的防水性能也能有效防止墙体模板施工过程中的渗水现象。
2.止水螺杆在止水工程中的应用在止水工程中,止水螺杆通常被用于填充缝隙,形成一道防水屏障,以达到防止渗水的目的。
此外,止水螺杆还可以用于固定止水带,提高止水效果。
四、2018 年定额墙模板止水螺杆换算的实际操作1.换算依据和计算方法在进行2018 年定额墙模板止水螺杆换算时,需要根据实际施工需求,参照相关定额规定,进行合理的计算。
例如,根据螺杆直径和长度的不同,可以计算出不同的换算系数;根据螺杆材质的不同,可以计算出不同的换算因子。

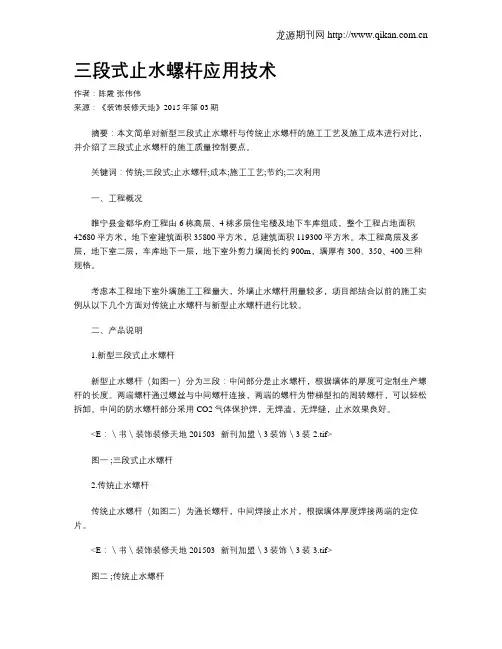

三段式止水螺杆应用技术作者:陈霞张伟伟来源:《装饰装修天地》2015年第03期摘要:本文简单对新型三段式止水螺杆与传统止水螺杆的施工工艺及施工成本进行对比,并介绍了三段式止水螺杆的施工质量控制要点。
关键词:传统;三段式;止水螺杆;成本;施工工艺;节约;二次利用一、工程概况睢宁县金都华府工程由6栋高层、4栋多层住宅楼及地下车库组成,整个工程占地面积42680平方米,地下室建筑面积35800平方米,总建筑面积119300平方米。
本工程高层及多层,地下室二层,车库地下一层,地下室外剪力墙周长约900m,墙厚有300、350、400三种规格。
考虑本工程地下室外墙施工工程量大,外墙止水螺杆用量较多,项目部结合以前的施工实例从以下几个方面对传统止水螺杆与新型止水螺杆进行比较。
二、产品说明1.新型三段式止水螺杆新型止水螺杆(如图一)分为三段:中间部分是止水螺杆,根据墙体的厚度可定制生产螺杆的长度。
两端螺杆通过螺丝与中间螺杆连接,两端的螺杆为带梯型扣的周转螺杆,可以轻松拆卸。
中间的防水螺杆部分采用CO2气体保护焊,无焊渣,无焊缝,止水效果良好。
<E:\书\装饰装修天地201503--新刊加盟\3装饰\3装-2.tif>图一 ;三段式止水螺杆2.传统止水螺杆传统止水螺杆(如图二)为通长螺杆,中间焊接止水片,根据墙体厚度焊接两端的定位片。
<E:\书\装饰装修天地201503--新刊加盟\3装饰\3装-3.tif>图二 ;传统止水螺杆三、施工工艺对比1.安装过程对比两种止水螺杆安装过程大致相同:先将模板相对位置中心钻与止水对拉螺栓直径相同的孔,然后把三段式止水螺栓伸入模板螺栓孔内,使套管贴紧模板,然后安装蝶形卡,加固模板。
模板安装加固后,螺杆端部螺栓出现松动,能良好的控制墙体的截面,既能方便模板的安装,又能节省材料。
而传统的止水螺杆两端焊接的定位在施工过程中,会有开焊现象,模板加固时会出现内收缩,不能保证墙体的截面,模板安装施工麻烦,浪费材料。
建筑工地使用新型三段式止水螺杆的好处有哪些新型三段式止水螺杆是一种防水材料,用于建筑工地中,其具有以下几个方面的好处:1.高效防水:新型三段式止水螺杆具有良好的防水性能,能够有效地阻止水的渗透。
其独特的设计和材料选择,保证了止水螺杆在施工过程中能够起到良好的止水效果。
对于建筑工地中常出现的地下室、水池、水塔等容易渗水的部位,使用新型三段式止水螺杆可以有效地防止水的渗透,保证建筑物的结构和使用安全。
2.便捷施工:新型三段式止水螺杆的安装和使用非常方便,不需要复杂的施工工艺和专业的施工人员。
只需要将止水螺杆按照设计要求固定在需要防水的部位,即可起到防水的作用。
相比传统的施工工艺,新型三段式止水螺杆可以节省时间和人力成本,提高施工效率。
3.经济实用:新型三段式止水螺杆的价格相对较低,使用成本较传统的防水材料更加经济实用。
同时,止水螺杆的使用寿命较长,不易受到外界因素的破坏,因此可以节省后期维修和更换的费用。
对于建筑工地来说,选择新型三段式止水螺杆能够有效地降低建筑成本,并保证建筑物的防水性能。
4.环保安全:新型三段式止水螺杆采用绿色环保材料制造,对环境友好,不会对建筑物周围的土壤和水体造成污染。
同时,该材料具有良好的耐用性和防腐性,能够有效地避免材料的老化和腐蚀对建筑物带来的损害。
使用新型三段式止水螺杆不仅能够保护建筑物的结构安全,也能够保护环境的健康和安全。
5.多功能性能:新型三段式止水螺杆不仅具有良好的防水性能,还具备较高的抗震性能和密封性能。
在地震或其他外力作用下,材料能够有效地承受压力,保持建筑物的整体稳定性。
同时,其密封性能也能够有效隔绝噪音和气味的传递,提高建筑物内部的舒适性。
总结而言,新型三段式止水螺杆具有高效防水、便捷施工、经济实用、环保安全和多功能性能等优点。
其在建筑工地中的应用能够提高建筑物的品质和使用寿命,同时也为人们居住和工作提供了更好的环境。
剪力墙止水螺杆封堵在建筑施工中,剪力墙止水螺杆封堵是一项至关重要的工作。
它不仅关系到建筑物的防水性能,还直接影响着结构的稳定性和耐久性。
今天,咱们就来详细聊聊这剪力墙止水螺杆封堵的那些事儿。
首先,咱们得搞清楚啥是剪力墙止水螺杆。
简单来说,它就是在浇筑混凝土剪力墙时,用来固定模板、防止模板变形,并起到止水作用的一种螺杆。
在混凝土凝固后,这些螺杆就需要进行封堵处理。
那为啥要封堵呢?一方面,留在墙体内的螺杆会形成渗水通道,如果不封堵好,一旦有水渗透,就会影响建筑物的使用功能,导致渗漏等问题。
另一方面,螺杆留在墙内也会影响墙体的外观和结构完整性。
接下来,咱们说说封堵的材料。
常用的封堵材料有防水砂浆、膨胀水泥、聚氨酯防水涂料等。
这些材料都有各自的特点和适用范围。
比如,防水砂浆成本较低,施工方便,但防水效果相对较弱;膨胀水泥具有较好的填充和膨胀性能,能有效封堵缝隙;聚氨酯防水涂料则具有良好的柔韧性和防水性能。
在进行封堵施工前,得做好准备工作。
先把露出墙面的螺杆切除,注意要切平整,不能有残留。
然后,把螺杆洞周围的杂物清理干净,用吹风机或者刷子把灰尘吹走刷掉,确保洞口周围干净、干燥。
施工的时候,得按照一定的步骤来。
第一步,在螺杆洞的内侧填充一些防水材料,比如止水条或者止水环,这能增强封堵的防水效果。
第二步,用防水砂浆或者膨胀水泥把洞口填满,填的时候要分层压实,确保填充密实,没有空隙。
第三步,在洞口的表面涂上一层防水涂料,增加防水的保险系数。
封堵的质量控制也非常关键。
要检查封堵材料的质量,看是不是符合要求。
施工过程中,要随时检查填充的密实度,用小锤子轻轻敲击,听声音判断是不是填实了。
封堵完成后,还要进行淋水试验,看看有没有渗漏的地方。
如果发现有渗漏,就得及时返工处理。
在施工过程中,还得注意一些细节。
比如,天气不好的时候,特别是下雨天,就不要进行封堵施工,不然会影响施工质量。
还有,不同的墙体材料和施工环境,可能需要对封堵工艺和材料进行适当的调整。
止水螺杆的用法以及地下室施工方案止水螺杆(grout stopper)被广泛应用于地下室施工中,用于防止地下室墙体渗水。
本文将介绍止水螺杆的用途、施工过程和地下室施工方案。
止水螺杆是一种特殊的构造设备,通常由高强度不锈钢材料制成,形状类似于普通的螺杆。
它的底部有锥形嵌套,这样可以更好地固定在混凝土结构中。
其上部通常连接有橡胶密封圈,确保水不会渗透进入地下室。
止水螺杆的用途主要是在地下室的墙体和地板之间形成一道永久性的止水层,有效地阻止地下水渗入地下室。
在地下室施工中,当地下水水位高于地下室底板时,通过在墙体与地板交接处安装止水螺杆,可以防止地下水渗透进入地下室内。
地下室施工方案通常分为以下几个步骤:1.地下室基坑的开挖:首先根据设计要求进行地下室基坑的开挖,并确保基坑的尺寸符合设计要求。
同时,注意基坑的排水工作,以保持基坑内的水位相对稳定。
2.基坑底板的施工:基坑底板的施工通常使用混凝土浇筑的方式进行,确保底板的平整和牢固度。
3.墙体的施工:在基坑底板完成后,进行地下室的墙体施工。
墙体通常采用常规的混凝土浇筑方式进行,确保墙体的稳定性和密实性。
4.安装止水螺杆:在地下室的墙体与底板交接处,按照设计要求和施工规范,安装止水螺杆。
首先将止水螺杆插入墙体底部预留的孔洞中,并使用特殊的工具将其固定在混凝土中。
然后将止水螺杆的橡胶密封圈连接到墙体上部以确保止水效果。
5.螺杆的密封:在止水螺杆安装完成后,进行螺杆的密封处理。
通常使用特殊的密封材料或地下室防水涂料进行密封,以防止地下水通过螺杆的缝隙渗透。
6.后续施工:地下室墙体完成后,可以进行地下室的地板施工、天花板施工和其他相关装饰工作。
需要注意的是,地下室施工方案应根据具体的地理和地质条件进行设计,并严格按照相关的施工规范和标准进行操作。
另外,在使用止水螺杆时,还应注意检查和维护螺杆的密封性能,确保其有效防止地下水渗透。
总之,止水螺杆是地下室施工中一种重要的防水工具,通过安装在墙体与底板交接处,有效地防止地下水渗入地下室。

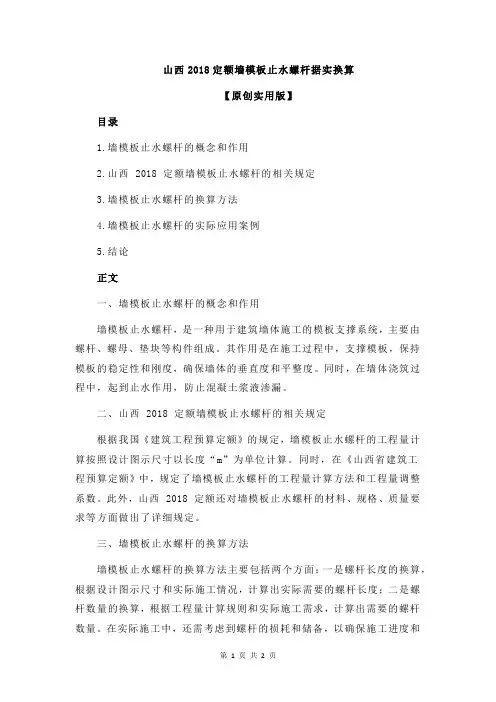

山西2018定额墙模板止水螺杆据实换算【原创实用版】目录1.墙模板止水螺杆的概念和作用2.山西 2018 定额墙模板止水螺杆的相关规定3.墙模板止水螺杆的换算方法4.墙模板止水螺杆的实际应用案例5.结论正文一、墙模板止水螺杆的概念和作用墙模板止水螺杆,是一种用于建筑墙体施工的模板支撑系统,主要由螺杆、螺母、垫块等构件组成。
其作用是在施工过程中,支撑模板,保持模板的稳定性和刚度,确保墙体的垂直度和平整度。
同时,在墙体浇筑过程中,起到止水作用,防止混凝土浆液渗漏。
二、山西 2018 定额墙模板止水螺杆的相关规定根据我国《建筑工程预算定额》的规定,墙模板止水螺杆的工程量计算按照设计图示尺寸以长度“m”为单位计算。
同时,在《山西省建筑工程预算定额》中,规定了墙模板止水螺杆的工程量计算方法和工程量调整系数。
此外,山西 2018 定额还对墙模板止水螺杆的材料、规格、质量要求等方面做出了详细规定。
三、墙模板止水螺杆的换算方法墙模板止水螺杆的换算方法主要包括两个方面:一是螺杆长度的换算,根据设计图示尺寸和实际施工情况,计算出实际需要的螺杆长度;二是螺杆数量的换算,根据工程量计算规则和实际施工需求,计算出需要的螺杆数量。
在实际施工中,还需考虑到螺杆的损耗和储备,以确保施工进度和质量。
四、墙模板止水螺杆的实际应用案例以某住宅楼工程为例,墙体厚度为 200mm,设计要求墙体垂直度和平整度为±5mm。
根据设计图示,选用直径为 12mm、长度为 500mm 的墙模板止水螺杆。
经过实际施工和测量,最终确定需要的螺杆长度为 480mm,螺杆数量为 1000 根。
在施工过程中,墙模板止水螺杆的实际应用效果良好,墙体垂直度和平整度符合设计要求。
五、结论墙模板止水螺杆是建筑墙体施工中不可或缺的支撑系统,其在保证墙体质量和施工进度方面具有重要作用。
山西 2018 定额对墙模板止水螺杆的相关规定为工程量计算和材料选型提供了依据。

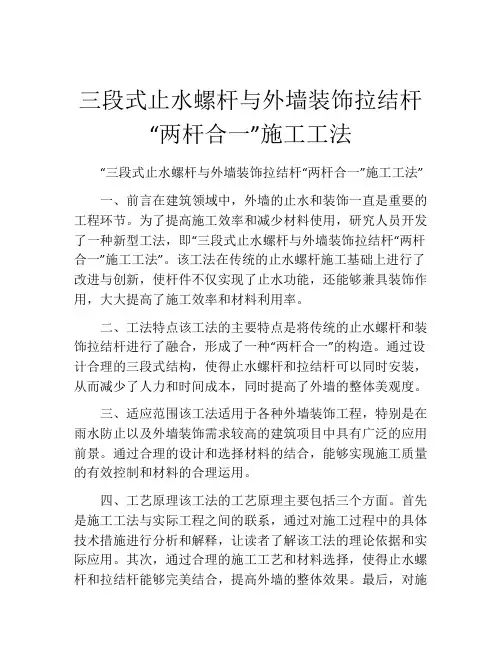

三段式止水螺杆与外墙装饰拉结杆“两杆合一”施工工法“三段式止水螺杆与外墙装饰拉结杆“两杆合一”施工工法”一、前言在建筑领域中,外墙的止水和装饰一直是重要的工程环节。
为了提高施工效率和减少材料使用,研究人员开发了一种新型工法,即“三段式止水螺杆与外墙装饰拉结杆“两杆合一”施工工法”。
该工法在传统的止水螺杆施工基础上进行了改进与创新,使杆件不仅实现了止水功能,还能够兼具装饰作用,大大提高了施工效率和材料利用率。
二、工法特点该工法的主要特点是将传统的止水螺杆和装饰拉结杆进行了融合,形成了一种“两杆合一”的构造。
通过设计合理的三段式结构,使得止水螺杆和拉结杆可以同时安装,从而减少了人力和时间成本,同时提高了外墙的整体美观度。
三、适应范围该工法适用于各种外墙装饰工程,特别是在雨水防止以及外墙装饰需求较高的建筑项目中具有广泛的应用前景。
通过合理的设计和选择材料的结合,能够实现施工质量的有效控制和材料的合理运用。
四、工艺原理该工法的工艺原理主要包括三个方面。
首先是施工工法与实际工程之间的联系,通过对施工过程中的具体技术措施进行分析和解释,让读者了解该工法的理论依据和实际应用。
其次,通过合理的施工工艺和材料选择,使得止水螺杆和拉结杆能够完美结合,提高外墙的整体效果。
最后,对施工过程中的各个阶段进行详细描述,使读者了解施工过程中的每一个细节。
五、施工工艺施工过程分为准备工作、止水螺杆安装、拉结杆安装、装饰面板固定等多个阶段。
具体施工流程如下:1. 准备工作:清理施工区域,准备所需的材料和机具设备。
2.止水螺杆安装:按照设计要求,将止水螺杆安装在外墙孔洞中,并进行固定。
3. 拉结杆安装:将拉结杆与止水螺杆对接,并进行固定。
4. 装饰面板固定:将装饰面板按照设计要求进行固定,确保外墙的美观效果。
六、劳动组织劳动组织是施工过程中不可或缺的一部分。
通过科学合理的劳动组织,能够提高施工效率和保证施工质量。
具体组织措施包括:合理分工、严格管理、定期培训和技术支持等。
地下室外墙止水螺杆施工方案
地下室外墙止水螺杆的施工方案通常包括以下步骤:
1. 确定位置:根据设计要求和施工图纸,确定止水螺杆的位置。
通常地下室外墙止水螺杆的间距为300-500mm。
2. 钻孔:使用适当的钻孔设备,在地下室外墙上开孔。
孔的直径和深度应根据设计要求确定。
3. 清理孔口:清理孔口,将钻孔过程中产生的碎屑和灰尘清洁干净。
4. 安装止水螺杆:将止水螺杆插入钻孔中,直至达到设计要求的深度。
5. 固定止水螺杆:使用适当的工具,将止水螺杆固定在地
下室外墙上。
固定方式可以是焊接、膨胀螺栓或其他适当
的方式。
6. 密封处理:根据设计要求,对止水螺杆进行密封处理,
确保无渗漏。
可以使用止水胶、水泥浆等材料进行密封处理。
7. 检查质量:完成止水螺杆施工后,进行质量检查,确保
止水螺杆牢固安装,密封效果良好。
需要注意的是,地下室外墙止水螺杆的施工应严格按照设
计要求和相关规范进行,确保施工质量和止水效果。
同时,施工过程中要注意安全措施,保护好施工人员和设备的安全。
止水螺杆有什么作用止水螺杆是一种用于固定止水桩的特殊螺杆,具有抵抗水压,防止水泄漏的作用。
在水利工程、建筑工程、地下管道、基础工程等领域中广泛应用。
首先,止水螺杆可以作为抵抗地下水压力的一种工具。
在地下工程中,由于土壤和地下水的压力可能会对建筑物或地下设施产生巨大的压力,因此需要采取一些措施来防止水泄漏。
止水螺杆的使用可以将其固定在基坑墙或地下管道的周围,形成一个坚固的封闭屏障,阻止地下水渗透,确保建筑物的稳固和地下设施的正常运行。
其次,止水螺杆还可以在地下隧道或地下管道的建设中起到防水的作用。
地下隧道和管道通常需要穿越不同地层,包括不透水的粘土层和透水的砂石层。
在这种情况下,止水螺杆可以通过固定隧道或管道的壁面,形成一个密封的护层,防止水流进入,保护设施的完好。
另外,止水螺杆还可以用于海洋工程的建设中。
海洋工程通常需要面临海水的侵蚀和冲击力,因此需要采取防水措施。
止水螺杆可以通过固定海堤或护坡的壁面,形成一个紧密的屏障,有效阻止海水的渗透,保护海洋工程的安全和稳定。
此外,止水螺杆还可以用于建筑工程中的地下室和地下车库的建设。
地下室和地下车库通常处于接近地下水位的地方,水压较大。
为了保证地下室和地下车库的正常使用,需要采取止水措施。
止水螺杆可以通过固定地下室或地下车库的墙体,形成一个可靠的水密屏障,防止地下水泄漏,确保地下空间的干燥和安全。
此外,止水螺杆还可以在堤坝的建设中起到防水的作用。
堤坝通常需要面对河水或湖水的冲击和渗透,因此需要采取一些防水措施来保护堤坝的稳固和安全。
止水螺杆可以通过固定堤坝的壁面,形成一个坚固的防水屏障,有效阻止水流进入,保护堤坝的完好。
总之,止水螺杆在各个领域中起着重要的作用,它能够抵抗水压,防止水泄漏,保护建筑物和地下设施的安全和可靠。
正因为其独特的功能和有效的应用,止水螺杆得到了广泛的应用,并在工程建设中发挥了重要的作用。
脱卸式止水螺杆在现浇剪力墙施工中的应用在以往建筑工程施工中,对于有防水要求的钢筋混凝土墙采用传统的塑料或钢筋止水螺栓定位加固,螺栓材料无法重复利用、成本高、模板拆除困难,切除定位螺栓时会破坏结构混凝土的外观感,防水效果也不很理想。
脱卸式止水螺杆改善了传统加固止水螺栓的缺点,具有安装简便、结构观感和防水效果质量良好等优点,目前已广泛用于有防水要求的钢筋混凝土墙。
一、适用范围适用于有防水要求的钢筋混凝土墙体,也适用于无防水要求的钢筋混凝土墙体;有防水要求的钢筋混凝土墙体,脱卸式止水螺杆应设止水片。
二、工艺原理脱卸式止水螺杆由内杆、锥形螺套、内牙六角螺帽及外杆组成。
根据设计要求的结构厚度制作内、外杆件,有防水要求的结构,在内杆中部加焊止水片,内杆通过连接部件与外杆连接,连接部件由橡塑锥形螺套及内牙六角螺帽组成,锥形螺套外侧面起结构厚度定位作用。
脱卸式止水螺杆示意见下图○1。
拆除模板后堵头方便,提高了抗渗能力。
1223456图1 脱卸式止水螺杆示意图1——内杆;2——外杆;3——止水片4——锥形螺套;5——内牙六角螺帽;6——结构厚度三、施工工艺流程及操作要点1、工艺流程(见下图2)图2 脱卸式止水螺杆工艺流程2、施工准备(1)根据设计结构情况,编制模板施工专项方案,计算布置加固螺栓的横向、竖向间距,汇总所需的加固止水螺栓内杆、锥形螺套与内牙六角螺帽、外杆的数量,模板施工方案的交底;(2)按照需要的数量,委托加工锥型螺套与内牙六角螺帽、内杆、外杆。
内、外杆,一般采用8mm ~12mm 圆钢制作;若结构要求防水的部位,则在内杆中间加焊止水片,止水片与内杆必须满焊。
混凝土浇注、养护 施工准备 内外杆、模板安装 外杆、模板拆除连接部件拆除 螺套孔填补3、内外杆、模板安装(1)、将锥型螺套与内杆连接旋紧,达到所需的结构墙体厚度,预先放置结构钢筋网格中;(2)、根据模板施工专项方案所计算的纵、横向螺栓布置,预拼装模板、弹线、钻孔,安装一侧模板,对孔将外杆从外侧穿入模板,与内牙内牙六角螺帽连接,见脱卸式止水螺杆安装过程示意见下图3;(3)安装另一侧模板,按照施工专项方案所计算的纵、横向螺栓布置钻孔的位置,将另一端外杆从外侧穿入模板,与另一侧内牙六角螺帽连接;(4)锁紧脱卸式止水螺杆的外杆和锥形连接部件,对模板进行加固,见脱卸式止水螺杆安装过程示意见下图3。
外墙止水螺杆在地下室工程中的应用摘要:本文通过止水螺杆在北京市***人民法院业务***综合楼工程中的成功实践,介绍了止水螺杆的加工、制作、连接方法,并对其经济作了分析。
关键词:止水螺杆、焊接1、工程概况北京市***人民法院****综合楼工程位于北京市**城区**站东街**首,地下三层,地上八层,由南北两栋组成,中间为***人民法院****综合楼审批大厅,跨度32M,建筑面积43500㎡,框架剪力墙结构。
目标为北京市“长城杯”。
该工程止水螺杆用量达60多吨。
2、止水螺杆的布置为了确保地下室外墙防水混凝土的外观质量,传统的一次性直通对拉螺杆已难以满足当前工程质量的需要。
本工程地下室墙体采用支模三节头止水螺杆,止水螺杆的下料和止水片焊接,由于螺杆提供厂商加工费较高,每根加工费需2.0元。
因此,该工程采取了从厂家购买通长全螺纹螺杆和钢板,现场加工后再使用。
为了确保现场自制止水螺杆周转使用,使用后混凝土外观质量达到北京市混凝土“长城杯”的要求。
具体布置图如下:螺杆布置图3、止水螺杆的制作、加工3.1施工程序:弹线打眼组装止水螺杆支单面模板合另一侧模板3.2止水螺杆的因果分析图因果分析图第一循环:止水螺杆现场加工可行性分析;止水螺杆现场加工可行性分析图,根据上图找出不行因素,制定了如下对策和措施。
表1对策表表2止水螺杆制作作业指导书表3止水螺杆制作内控标准第二循环:止水螺杆的加工和现场第一流水段的使用,项目技术部与各方联系,确定了止水螺杆的加工方法,经材料组备料,生产班组生产出螺杆,小组通过对照标准对加工后的螺杆进行检测,检测情况如下:表4第一批检查汇总及频数(缺陷点数)频率统计表备注:针对止水片焊接位置及止水片下料尺寸偏差大这两个问题,分析了上述原因,并制定了相应的对策和措施。
表5对策表艺,生产组制作出了100根不同长度的螺杆,对照标准进行了检测,结果如下:表6检查汇总及频数(缺陷点数)频率统计表通过三个循环,制定出的止水螺杆合格率达到了预期的效果,现场加工的螺杆在经过使用后发现,有部分锥形头部位漏浆和部分锥形头拆不下来,对此问题进行了分析。
