实验四摩擦学基础实验（1学时）一.实验目的1•通过实验了解不同材料配副摩擦系数的变化及磨损量的不同。
2.掌握摩擦学实验的基本方法及有关仪器设备的使用方法。
二.实验原理1•概述摩擦表面上的物质，由于表面相对运动而不断损失的现象称磨损。
在一般正常工作状态下，磨损可分三个阶段：（1）.跑合（磨合）阶段：轻微的磨损，跑合是为正常运行创造条件。
（2）.稳定磨损阶段：磨损更轻微，磨损率低而稳定。
（3）•剧烈磨损阶段：磨损速度急剧增长，零件精度丧失，发生噪音和振动，摩擦温度迅速升高，说明零件即将失效。
（如图4.1）S跑合摩擦行程（时间〉图4.1磨损三个阶段的示总图机件磨损是无法避免的。
但是如何缩短跑合期、延长稳定磨损阶段和推迟剧烈磨损的到來，是研究者致力的方向。
伯韦尔（Bunvell）根据磨损机理的不同，把粘着磨损，磨粒磨损、腐蚀磨损和表面疲劳磨损列为磨损的主要类型，而把表面侵蚀，冲蚀等列为次要类型。
这些不同类型的磨损，可以单独发生，相继发生或同时发生（称为复合磨损形式）。
2磨损的检测与评定研究磨损要通过各种摩擦磨损试验设备，检测摩擦过程中的摩擦系数及磨损量（或磨损率）。
摩擦过程中从表面上脱落下来的材料（磨屑），记录了磨损的发展历程，反映了磨损机理，描述了表面磨损的程度。
发生磨损后的表面，同样有着磨损机理、磨损严重程度及其发展过程的记载。
因此研究磨屑和磨损后表面上的信息是研究磨损的重要一环。
2.1摩擦磨损试验机磨损试验的目的在于研究各种因素对摩擦磨损的影响，从而合理地选择配对材料，采用有效措施降低摩擦、磨损，正确设计摩擦副的结构尺寸及冷却设施等等。
摩擦磨损试验大体上可分为实验室试验，模拟试验或台架试验，以及使用试验或全尺寸试验三个层次，各层次试验设备的要求各不相同。
（1）实验室评价设备实验室设备主要用于摩擦磨损的基础研究，研究工作参数（载荷、速度等）对摩擦磨损的影响。
可以得到单一参量变化与摩擦磨损过程之间的关系。

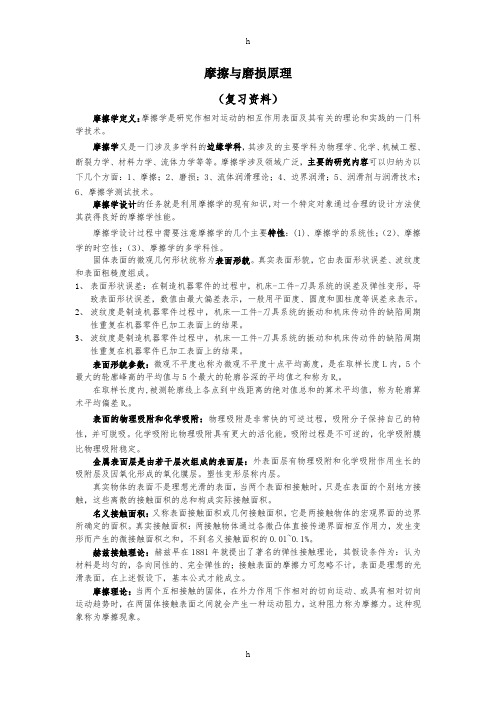

摩擦与磨损原理（复习资料）摩擦学定义：摩擦学是研究作相对运动的相互作用表面及其有关的理论和实践的一门科学技术。
摩擦学又是一门涉及多学科的边缘学科，其涉及的主要学科为物理学、化学、机械工程、断裂力学、材料力学、流体力学等等。
摩擦学涉及领域广泛，主要的研究内容可以归纳为以下几个方面：1、摩擦；2、磨损；3、流体润滑理论；4、边界润滑；5、润滑剂与润滑技术；6、摩擦学测试技术。
摩擦学设计的任务就是利用摩擦学的现有知识，对一个特定对象通过合理的设计方法使其获得良好的摩擦学性能。
摩擦学设计过程中需要注意摩擦学的几个主要特性：(1)、摩擦学的系统性；（2）、摩擦学的时空性；（3）、摩擦学的多学科性。
固体表面的微观几何形状统称为表面形貌。
真实表面形貌，它由表面形状误差、波纹度和表面粗糙度组成。
1、表面形状误差：在制造机器零件的过程中，机床-工件-刀具系统的误差及弹性变形，导致表面形状误差，数值由最大偏差表示，一般用平面度、圆度和圆柱度等误差来表示。
2、波纹度是制造机器零件过程中，机床—工件-刀具系统的振动和机床传动件的缺陷周期性重复在机器零件已加工表面上的结果。
3、波纹度是制造机器零件过程中，机床—工件-刀具系统的振动和机床传动件的缺陷周期性重复在机器零件已加工表面上的结果。
表面形貌参数：微观不平度也称为微观不平度十点平均高度，是在取样长度L内，5个最大的轮廓峰高的平均值与5个最大的轮廓谷深的平均值之和称为R z。
在取样长度内,被测轮廓线上各点到中线距离的绝对值总和的算术平均值，称为轮廓算术平均偏差R a。
表面的物理吸附和化学吸附：物理吸附是非常快的可逆过程，吸附分子保持自己的特性，并可脱吸。
化学吸附比物理吸附具有更大的活化能，吸附过程是不可逆的，化学吸附膜比物理吸附稳定。
金属表面层是由若干层次组成的表面层：外表面层有物理吸附和化学吸附作用生长的吸附层及因氧化形成的氧化膜层。
塑性变形层称内层。
真实物体的表面不是理想光滑的表面，当两个表面相接触时，只是在表面的个别地方接触，这些离散的接触面积的总和构成实际接触面积。
第三章磨损及磨损机理概述物体摩擦外表上的物质，由于外表相对运动而不断损失的现象称磨损。
在一般正常工作状态下，磨损可分三个阶段：a.跑合〔磨合〕阶段：轻微的磨损，跑合是为正常运行创造条件。
b.稳定磨损阶段：磨损更轻微，磨损率低而稳定。
c.剧烈磨损阶段：磨损速度急剧增长，零件精度丧失，发生噪音和振动，摩擦温度迅速升高，说明零件即将失效。
〔如图3.1〕机件磨损是无法防止的。
但，如何缩短跑合期、延长稳定磨损阶段和推迟剧烈磨损的到来，是研究者致力的方向。
影响磨损的因素很多，例如相互作用外表的相对运动方式(滑动，滚动，往复运动，冲击)，载荷与速度的大小，外表材料的种类，组织，机械性能和物理-化学性能等，各种外表处理工艺，外表几何性质(粗糙度，加工纹理和加工方法)，环境条件(温度、湿度、真空度、辐射强度、和介质性质等)和工况条件(连续或间歇工作)等。
这些因素的相互影响对于磨损将产生或正或负的效果，从而使磨损过程更为复杂化。
磨损过程涉及到许多不同的学科领域，由于具有跨学科的性质，至今还很难将它的规律解释清楚。
已经有很多学者对磨损进行了大量的研究。
如20世纪20年代，汤林森提出了分子磨损的概念，他认为两个粗糙外表在接触摩擦过程中相互接近，而一个外表上的原子被另一个外表俘获的现象就是磨损。
霍尔姆在上述基础上作了进一步的发展，他指出摩擦材料的压缩屈服极限σb(即硬度)对耐磨性的影响很大。
50年代初，奥贝尔(Oberle)从表层材料的机械破坏着眼，联系“切削”过程来解释磨损，他认为影响磨损的主要因素除硬度H外，还有材料的弹性模量E。
处在弹性极限内的，变形越大，机械破坏越少，并提出用模数(m＝E/H×105)来反映材料的耐磨性，m值高则耐磨性好。
冯(Feng)提出了机械性质相近的两外表上机械嵌锁作用导致界面上既粘连又犁削的观点。
布洛克(Blok)认为软钢外表变得粗糙和发生塑性变形，是由于应力过高而引起的。
拉宾诺维奇认为外表能与材料硬度之比，对于磨损是一个重要因素，它可能影响磨屑的大小。
摩擦与磨损原理（复习资料）摩擦学定义：摩擦学是研究作相对运动的相互作用表面及其有关的理论和实践的一门科学技术。
摩擦学又是一门涉及多学科的边缘学科，其涉及的主要学科为物理学、化学、机械工程、断裂力学、材料力学、流体力学等等。
摩擦学涉及领域广泛，主要的研究内容可以归纳为以下几个方面：1、摩擦；2、磨损；3、流体润滑理论；4、边界润滑；5、润滑剂与润滑技术；6、摩擦学测试技术。
摩擦学设计的任务就是利用摩擦学的现有知识，对一个特定对象通过合理的设计方法使其获得良好的摩擦学性能。
摩擦学设计过程中需要注意摩擦学的几个主要特性：(1)、摩擦学的系统性；（2）、摩擦学的时空性；（3）、摩擦学的多学科性。
固体表面的微观几何形状统称为表面形貌。
真实表面形貌，它由表面形状误差、波纹度和表面粗糙度组成。
1、表面形状误差：在制造机器零件的过程中，机床-工件-刀具系统的误差及弹性变形，导致表面形状误差，数值由最大偏差表示，一般用平面度、圆度和圆柱度等误差来表示。
2、波纹度是制造机器零件过程中，机床—工件-刀具系统的振动和机床传动件的缺陷周期性重复在机器零件已加工表面上的结果。
3、波纹度是制造机器零件过程中，机床—工件-刀具系统的振动和机床传动件的缺陷周期性重复在机器零件已加工表面上的结果。
表面形貌参数：微观不平度也称为微观不平度十点平均高度，是在取样长度L内，5个最大的轮廓峰高的平均值与5个最大的轮廓谷深的平均值之和称为R z。
在取样长度内,被测轮廓线上各点到中线距离的绝对值总和的算术平均值，称为轮廓算术平均偏差R a。
表面的物理吸附和化学吸附：物理吸附是非常快的可逆过程，吸附分子保持自己的特性，并可脱吸。
化学吸附比物理吸附具有更大的活化能，吸附过程是不可逆的，化学吸附膜比物理吸附稳定。
金属表面层是由若干层次组成的表面层：外表面层有物理吸附和化学吸附作用生长的吸附层及因氧化形成的氧化膜层。
塑性变形层称内层。
真实物体的表面不是理想光滑的表面，当两个表面相接触时，只是在表面的个别地方接触，这些离散的接触面积的总和构成实际接触面积。
