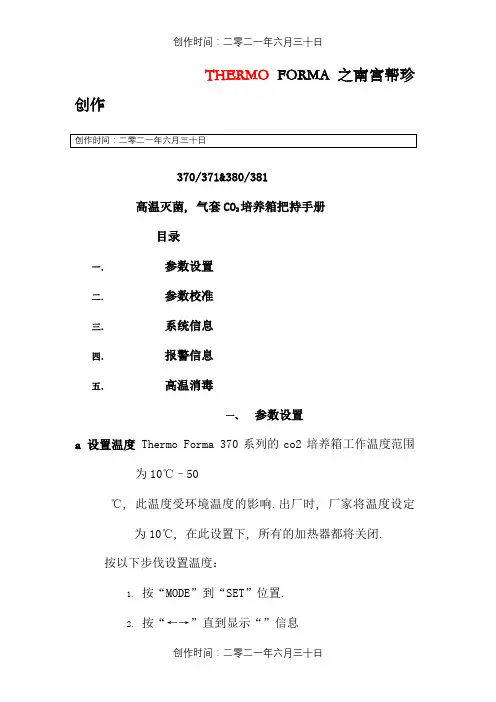

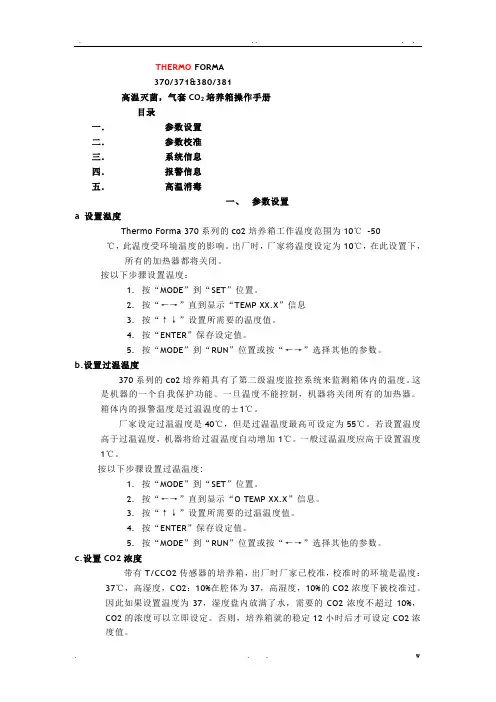

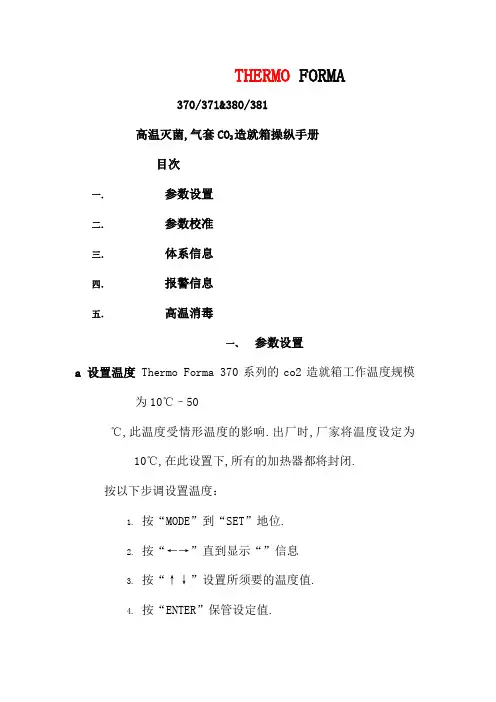

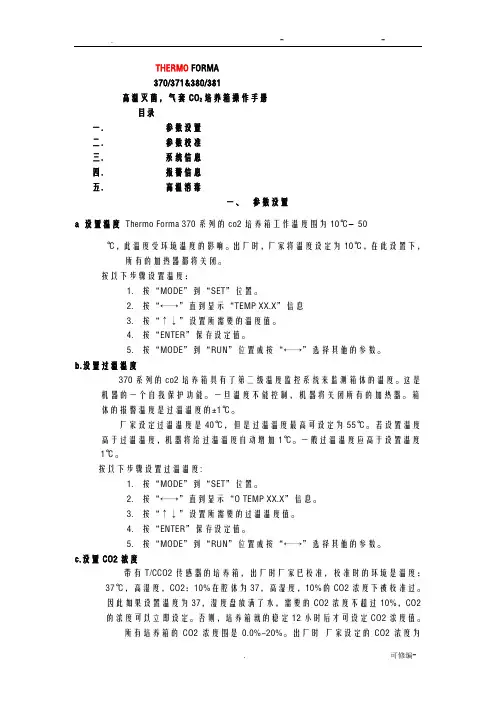

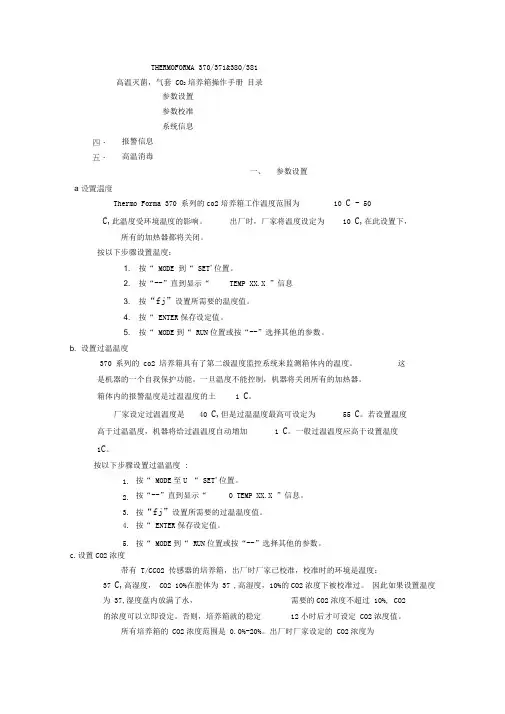

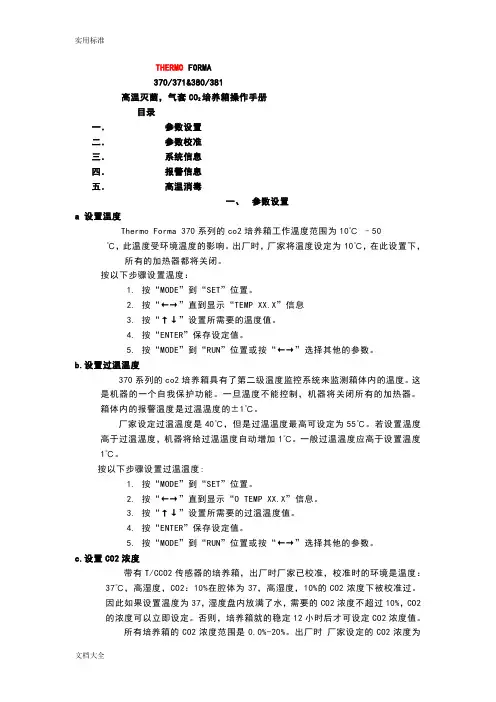

THERMO 二氧化碳培养箱中文说明书THERMO FORMA370/371&380/381高温灭菌，气套CO2培养箱操作手册目录一．参数设置二．参数校准三．系统信息四．报警信息五．高温消毒一、参数设置a 设置温度Thermo Forma 370系列的co2培养箱工作温度范围为10℃–50℃，此温度受环境温度的影响。
出厂时，厂家将温度设定为10℃，在此设置下，所有的加热器都将关闭。
按以下步骤设置温度：1.按“MODE”到“SET”位置。
2.按“←→”直到显示“TEMP XX.X”信息3.按“↑↓”设置所需要的温度值。
4.按“ENTER”保存设定值。
5.按“MODE”到“RUN”位置或按“←→”选择其他的参数。
b.设置过温温度370系列的co2培养箱具有了第二级温度监控系统来监测箱体内的温度。
这是机器的一个自我保护功能。
一旦温度不能控制，机器将关闭所有的加热器。
箱体内的报警温度是过温温度的±1℃。
厂家设定过温温度是40℃，但是过温温度最高可设定为55℃。
若设置温度高于过温温度，机器将给过温温度自动增加1℃。
一般过温温度应高于设置温度1℃。
按以下步骤设置过温温度:1.按“MODE”到“SET”位置。
2.按“←→”直到显示“O TEMP XX.X”信息。
3.按“↑↓”设置所需要的过温温度值。
4.按“ENTER”保存设定值。
5.按“MODE”到“RUN”位置或按“←→”选择其他的参数。
c.设置CO2浓度带有T/CCO2传感器的培养箱，出厂时厂家已校准，校准时的环境是温度：37℃，高湿度，CO2：10%在腔体为37，高湿度，10%的CO2浓度下被校准过。
因此如果设置温度为37，湿度盘内放满了水，需要的CO2浓度不超过10%，CO2的浓度可以立即设定。
否则，培养箱就的稳定12小时后才可设定CO2浓度值。
所有培养箱的CO2浓度范围是0.0%-20%。
出厂时厂家设定的CO2浓度为0.0%。
在此浓度下，CO2控制和报警系统都将关闭。
按以下步骤设置CO2浓度值；1.按“MODE”到“SET”位置。
2.按“←→”直到显示“CO2 XX.X”信息。
3.按“↑↓”设置所需要CO2浓度值。
4.按“ENTER”保存设定值。
5.按“MODE”到“RUN”位置或按“←→”选择其他的参数。
详细设定步骤见CHART 1-1。
二、参数校准校准模式培养箱稳定后，几个不同的系统可以被校准。
在校准模式下温度、CO2浓度和湿度都可以被校准。
按“MODE”键进入“CAL”模式。
按“←→”选择需要校准的参数。
详细的操作步骤见CHART2-1。
校准的频率有使用情况、环境和要求精度来决定。
在较好的实验环境和操作下，设备一年校准一次。
刚安装的机器，在机器稳定后所有的参数都应该被检测。
在校准之前，用户需要了解下述系统功能。
当机器进入校准模式时，所有的系统控制功能都停止，系统处于稳定状态。
校准后的参数值将显示在面板上。
在校准模式下，如果在5分钟内没有任何操作，设备将自动回到RUN模式下，且所有的控制功能在次被激活。
a.温度校准校准时，设备必须处于稳定状态。
测量温度计应放置在箱体的中间部位，不要靠近左右两侧壁。
温度校准的方法及过程如下：刚安装的机器：稳定12小时以上。
使用中的机器：显示温度达到设定温度后，机器必须再稳定2小时以上。
按以下步骤校准温度：1.按“MODE”到“CAL”位置。
2.按“←→”直到显示“TEMP CAL XX.X”信息3.按“↑↓”输入实测温度值。
4.按“ENTER”键保存校准后的温度。
5.按“MODE”到“RUN”位置或按“←→”选择其他的参数。
b.热导式CO2传感器的校准370和371型号的CO2培养箱使用的热导式的CO2传感器。
箱体内气体的热导值不仅受CO2浓度的影响，还受温度和湿度的影响。
为了准确地测量CO2浓度值，箱体内的温度和湿度必须保持恒定。
在这种状态下，co2浓度是导致箱体内气体的热导值变化的唯一因素。
设备的设置温度和湿度改变时，热导式CO2传感器必须进行校准。
T/C CO2传感器的校准方法及过程一些CO2传感器必须经过一个稳定期，特别是刚安装的新设备。
开始时CO2浓度值应该每周检测一次，必要时调整一下。
进行校准操作后，检测的频率可以小一些。
刚安装的设备：设备出厂时，CO2传感器已在37 ℃，高湿度环境下校准过。
箱体内的温度、湿度和CO2浓度稳定至少12小时。
使用中的设备：确保箱体的门关上。
温度和CO2浓度达到设定值后，允许设备再稳定2小时以上。
按以下步骤校准 CO2浓度：1.确保上述条件成立。
2.用CO2浓度测量从取样口抽取一定量的CO2气体进行测量。
重复此过程3次，以确保测量值的精度。
3.按“MODE”到“CAL”位置。
4.按按“←→”直到显示“CO2 CAL XX.X”信息。
5.按“按“↑↓”输入实测CO2浓度值。
6.按“ENTER”键保存7.按“MODE”到“RUN”位置或按“←→”选择其他的参数。
c.红外CO2传感器的校准。
380和381型号的培养箱使用的是红外CO2传感器。
红外CO2传感器不受箱体内温度和湿度的影响。
但是如果温度变化较大，传感器的探测元件也会受到影响。
因此改变设置温度后，建议校准一下co2浓度值。
在校准CO2浓度之前，一定要箱体内的温度稳定，特别是刚安装的机器。
IR CO2传感器的校准方法及步骤。
刚安装的设备：温度和CO2浓度稳定至少12小时。
使用中的设备：温度和co2浓度到达设定值后，温度和CO2浓度需再稳定2小时以上。
按下列步骤校准co2浓度值：1.从取样口取出一定量的CO2气体，用FYRITE或其他的测量仪测量实际CO2浓度值。
为确保测量准确性，此测量过程至少重复3次。
2.按“MODE”到“CAL”位置。
3.按“←→”直到显示“CO2 CAL XX.X”信息。
4.按“↑↓”输入实际的CO2浓度值。
5.按“ENTER”键确认。
6.按“MODE”到“RUN”位置或按“←→”选择其他的参数。
d.湿度校准370/380系列的CO2培养箱具有湿度传感器（可选）。
它仅可以显示出箱体内的湿度值，不起控制作用。
湿度值的校准方法及过程刚安装的设备：温度和湿度稳定至少12小时。
使用中的设备：温度到达设置值后，设备必须再稳定2小时以上。
1.将湿度测量仪放在箱体的中间位置。
稳定30分钟。
2.按“MODE”到“CAL”位置。
3.按“←→”直到显示“RH CAL XX”信息。
4.按“↑↓”输入实际湿度值。
5.按“ENTER”键确认。
6.按“MODE”到“RUN”模式。
如果没有湿度测量仪，您好可以用以下方法来校准：1.确保校准湿度所需具备的条件。
2.水盘注满水，温度稳定，这时箱体内湿度值应为95%。
3.按照上述的3-5的步骤，将湿度值调整为95%。
注：这种调整方法精度在±5%之内。
三、系统信息配置模式在配置模式下有几个功能可以自定义。
下面内容列出了这几个功能，并对他们进行了说明。
这些功能不是必须使用，使用者可根据自身需要，有选择的使用。
按“MODE”进入“CONFIG”模式，按“←→”选择所所需的参数。
具体操作见附图3-1a.报警声音ON/OFF报警声音可打开也可关闭。
出厂设置为ON1.按“MODE”到“CONFIG”位置2.3.按“↑↓”滚动显示“AUDIBEL ON”或“AUDIBLE OFF”4.按“ENTER ”键保存设置。
5.按“MODE”到“RUN”位置或按“←→”选择其他的参数。
b.当HEPA 过滤器需要更换时，机器会显示“REPLACE HEPA”报警信息。
更换新的HEPA过滤器后，按以下步骤消除报警信息：1.按“MODE”到“CONFIG”位置。
2.按“←→”直到显示“NEW HEPA ”（此时数值应为零）。
3.按“ENTER”键重设显示时间，消除报警。
4.按“MODE”到“RUN”模式。
c.设置更换HEPA过滤器的提示时间。
更换HEPA过滤器的提示时间可设定为1-12月（时间为倒计时），此时间是培养箱实际工作时间，一旦培养箱关闭，计时器将停止工作。
厂家设定为6个月，当培养箱工作的时间到达设定时间时，REPLACE HEPA信息将出现在显示面板上，并产生报警信号。
按以下步骤设置提示时间：1.按“MODE”到“CONFIG”位置。
2.按“←→”直到显示“REPLACE HEPA XX”。
3.按“↑↓”设定所需要的时间。
4.按“ENTER”保存此设置。
5.按“MODE”到“RUN”位置或按“←→”选择其他的参数。
注意：设置提示时间完毕后，用下列步骤检查指定时间的剩余值。
按“MODE”键到“CONFIG”，按“→”直到显示“NEW HEPA XX”。
此数值是更换HEPA过滤器提示时间剩余的天数。
例如：设置“REPLACE HEPA 12”，则“NEW HEPA XXX”将显示为“NEW HEPA 365”。
d. 密码设置为避免非专业人员更改设置，校准和系统配置等模式下的参数，用户可设置3位数值的密码。
出厂时密码为000。
按如下方式设置密码：1.按“MODE”键到“CONFIG”位置。
2.按“←→”直到显示“ACC CODE XXX”信息。
3.按“↑↓”设置密码。
4.按“ENTER”键保存。
5.按“MODE”到“RUN”位置或按“←→”选择其他参数。
e.设置低温报警极限（跟踪报警）低温报警极限指设备温度低于设置温度多少时，设备将出现低温报警。
此低温报警极限值的设定范围为0.5℃-5.0℃。
出厂时，低温报警极限被设定为1℃。
按以下方法设置低温报警极限；1.按“MODE”键到“CONFIG”位置。
2.按“←→”直到显示“TEMP LO XX.X”信息。
3.按“↑↓”设置低温报警极限值。
4.按“ENTER”键保存。
5.按“MODE”到“RUN”位置或按“←→”选择其他参数。
f.温度远程报警机器具有远程报警的功能。
“ON”表示远程报警关闭，“OFF”表示远程报警开启。
出厂时，设定为“ON”（时间间隔为15分钟）1.按“MODE”键到“CONFIG”位置。
2.按“←→”直到显示“TEMP RLY XX”信息。
3.按“↑↓”滚动显示“ON”或“ OFF”。
4.按“ENTER”键保存。
6.按“MODE”到“RUN”位置或按“←→”选择其他的参数。
g.设置CO2浓度低报警极限（跟踪报警）CO2浓度低报警极限指co2浓度低于co2浓度设定值多少时，机器将会产生CO2浓度低报警。
此参数的范围为0.5%-5.0%。
出厂时，此值被设定为1.0%。
参数中的负号表示低于设置浓度。
按以下方式设置低CO2浓度报警极限：1.按MODE键到CONFIG位置。
2.按“←→”直到显示“CO2 LO –X.X”信息。
3.按“↑↓”设定报警极限值。
4.按“ENTER”键保存。
