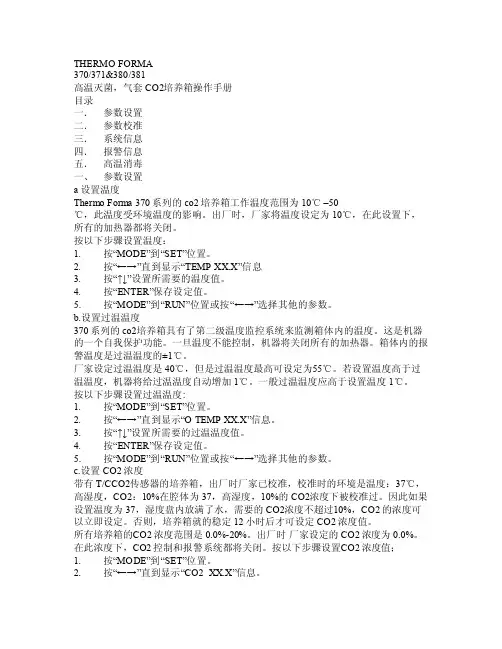

THERMO FORMA370/371&380/381高温灭菌,气套CO2造就箱操纵手册目次一．参数设置二．参数校准三．体系信息四．报警信息五．高温消毒一、参数设置a 设置温度Thermo Forma 370系列的co2造就箱工作温度规模为10℃–50℃,此温度受情形温度的影响.出厂时,厂家将温度设定为10℃,在此设置下,所有的加热器都将封闭.按以下步调设置温度：1.按“MODE”到“SET”地位.2.按“←→”直到显示“”信息3.按“↑↓”设置所须要的温度值.4.按“ENTER”保管设定值.5.按“MODE”到“RUN”地位或按“←→”选择其他的参数.370系列的co2造就箱具有了第二级温度监控体系来监测箱体内的温度.这是机械的一个自我呵护功效.一旦温度不克不及掌握,机械将封闭所有的加热器.箱体内的报警温度是过温温度的±1℃.厂家设定过温温度是40℃,但是过温温度最高可设定为55℃.若设置温度高于过温温度,机械将给过温温度主动增长1℃.一般过温温度应高于设置温度1℃.按以下步调设置过温温度:1.按“MODE”到“SET”地位.2.按“←→”直到显示“”信息.3.按“↑↓”设置所须要的过温温度值.4.按“ENTER”保管设定值.5.按“MODE”到“RUN”地位或按“←→”选择其他的参数.带有T/CCO2传感器的造就箱,出厂时厂家已校准,校准时的情形是温度：37℃,高湿度,CO2：10%在腔体为37,高湿度,10%的CO2浓度下被校准过.是以假如设置温度为37,湿度盘内放满了水,须要的CO2浓度不超出10%,CO2的浓度可以立刻设定.不然,造就箱就的稳固12小时后才可设定CO2浓度值.所有造就箱的CO2浓度规模是0.0%-20%.出厂时厂家设定的CO2浓度为0.0%.在此浓度下,CO2掌握和报警体系都将封闭.按以下步调设置CO2浓度值;1.按“MODE”到“SET”地位.2.按“←→”直到显示“”信息.3.按“↑↓”设置所须要CO2浓度值.4.按“ENTER”保管设定值.5.按“MODE”到“RUN”地位或按“←→”选择其他的参数.具体设定步调见CHART 1-1.二.参数校准校准模式造就箱稳固后,几个不合的体系可以被校准.在校准模式下温度.CO2浓度和湿度都可以被校准.按“MODE”键进入“CAL”模式.按“←→”选择须要校准的参数.具体的操纵步调见CHART2-1.校准的频率有应用情形.情形和请求精度来决议.在较好的试验情形和操纵下,装备一年校准一次.刚装配的机械,在机械稳固后所有的参数都应当被检测.在校准之前,用户须要懂得下述体系功效.当机械进入校准模式时,所有的体系掌握功效都停滞,体系处于稳固状况.校准后的参数值将显示在面板上.在校准模式下,假如在5分钟内没有任何操纵,装备将主动回到RUN模式下,且所有的掌握功效在次被激活.校准时,装备必须处于稳固状况.测量温度计应放置在箱体的中央部位,不要接近阁下两侧壁.温度校准的办法及进程如下：刚装配的机械：稳固12小时以上.应用中的机械：显示温度达到设定温度后,机械必须再稳固2小时以上.按以下步调校准温度：1.按“MODE”到“CAL”地位.2.按“←→”直到显示“”信息3.按“↑↓”输入实测温度值.4.按“ENTER”键保管校准后的温度.5.按“MODE”到“RUN”地位或按“←→”选择其他的参数.370和371型号的CO2造就箱应用的热导式的CO2传感器.箱体内气体的热导值不但受CO2浓度的影响,还受温度和湿度的影响.为了精确地测量CO2浓度值,箱体内的温度和湿度必须保持恒定.在这种状况下,co2浓度是导致箱体内气体的热导值变更的独一身分.装备的设置温度和湿度转变时,热导式CO2传感器必须进行校准.T/C CO2传感器的校准办法及进程一些CO2传感器必须经由一个稳按期,特殊是刚装配的新装备.开端时CO2浓度值应当每周检测一次,须要时调剂一下.进行校准操纵后,检测的频率可以小一些.刚装配的装备：装备出厂时,CO2传感器已在37 ℃,高湿度情形下校准过.箱体内的温度.湿度和CO2浓度稳固至少12小时.应用中的装备：确保箱体的门关上.温度和CO2浓度达到设定值后,许可装备再稳固2小时以上.按以下步调校准 CO2浓度：1.确保上述前提成立.2.用CO2浓度测量从取样口抽取必定量的CO2气体进行测量.反复此进程3次,以确保测量值的精度.3.按“MODE”到“CAL”地位.4.按按“←→”直到显示“”信息.5.按“按“↑↓”输入实测CO2浓度值.6.按“ENTER”键保管7.按“MODE”到“RUN”地位或按“←→”选择其他的参数.c.红外CO2传感器的校准.380和381型号的造就箱应用的是红外CO2传感器.红外CO2传感器不受箱体内温度和湿度的影响.但是假如温度变更较大,传感器的探测元件也会受到影响.是以转变设置温度后,建议校准一下co2浓度值.在校准CO2浓度之前,必定要箱体内的温度稳固,特殊是刚装配的机械.IR CO2传感器的校准办法及步调.刚装配的装备：温度和CO2浓度稳固至少12小时.应用中的装备：温度和co2浓度到达设定值后,温度和CO2浓度需再稳固2小时以上.按下列步调校准co2浓度值：1.从取样口掏出必定量的CO2气体,用FYRITE或其他的测量仪测量现实CO2浓度值.为确保测量精确性,此测量进程至少反复3次 .2.按“MODE”到“CAL”地位.3.按“←→”直到显示“”信息.4.按“↑↓”输入现实的CO2浓度值.5.按“ENTER”键确认.6.按“MODE”到“RUN”地位或按“←→”选择其他的参数.370/380系列的CO2造就箱具有湿度传感器（可选）.它仅可以显示出箱体内的湿度值,不起掌握感化.湿度值的校准办法及进程刚装配的装备：温度和湿度稳固至少12小时.应用中的装备：温度到达设置值后,装备必须再稳固2小时以上.1.将湿度测量仪放在箱体的中央地位.稳固30分钟.2.按“MODE”到“CAL”地位.3.按“←→”直到显示“RH CAL XX”信息.4.按“↑↓”输入现实湿度值.5.按“ENTER”键确认.6.按“MODE”到“RUN”模式.假如没有湿度测量仪,您好可以用以下办法来校准：1.确保校准湿度所需具备的前提.2.水盘注满水,温度稳固,这时箱体内湿度值应为95%.3.按照上述的3-5的步调,将湿度值调剂为95%.注：这种调剂办法精度在±5%之内.三、体系信息设置装备摆设模式在设置装备摆设模式下有几个功效可以自界说.下面内容列出了这几个功效,并对他们进行了解释.这些功效不是必须应用,应用者可依据自身须要,有选择的应用.按“MODE”进入“CONFIG”模式,按“←→”选择所所需的参数.具体操纵见附图3-1a.报警声音ON/OFF报警声音可打开也可封闭.出厂设置为ON1.按“MODE”到“CONFIG”地位2.按“↑↓”滚动显示“AUDIBEL ON”或“AUDIBLE OFF”3.按“ENTER ”键保管设置.4.按“MODE”到“RUN”地位或按“←→”选择其他的参数.b.当HEPA 过滤器须要改换时,机械会显示“WordStr HEPA”报警信息.改换新的HEPA过滤器后,按以下步调清除报警信息：“MODE”到“CONFIG”地位.“←→”直到显示“NEW HEPA ”（此时数值应为零）.“ENTER”键重设显示时光,清除报警.“MODE”到“RUN”模式.c.设置改换HEPA过滤器的提醒时光.改换HEPA过滤器的提醒时光可设定为1-12月（时光为倒计时）,此时光是造就箱现实工作时光,一旦造就箱封闭,计时器将停滞工作.厂家设定为6个月,当造就箱工作的时光到达设准时光时,WordStr HEPA信息将出如今显示面板上,并产生报警旌旗灯号.按以下步调设置提醒时光：“MODE”到“CONFIG”地位.“←→”直到显示“WordStr HEPA XX”.“↑↓”设定所须要的时光.“ENTER”保管此设置.“MODE”到“RUN”地位或按“←→”选择其他的参数.留意：设置提醒时光完毕后,用下列步调检讨指准时光的残剩值.按“MODE”键到“CONFIG”,按“→”直到显示“NEW HEPA XX”.此数值是改换HEPA过滤器提醒时光残剩的天数.例如：设置“WordStr HEPA 12”,则“NEW HEPA XXX”将显示为“NEW HEPA 365”.d. 暗码设置为防止非专业人员更改设置,校准和体系设置装备摆设等模式下的参数,用户可设置3位数值的暗码.出厂时暗码为000.按如下方法设置暗码：“MODE”键到“CONFIG”地位.“←→”直到显示“ACC CODE XXX”信息.“↑↓”设置暗码.“ENTER”键保管.“MODE”到“RUN”地位或按“←→”选择其他参数.e.设置低温报警极限（跟踪报警）℃℃.出厂时,低温报警极限被设定为1℃.按以下办法设置低温报警极限;“MODE”键到“CONFIG”地位.“←→”直到显示“”信息.“↑↓”设置低温报警极限值.“ENTER”键保管.“MODE”到“RUN”地位或按“←→”选择其他参数.机械具有长途报警的功效.“ON”暗示长途报警封闭,“OFF”暗示长途报警开启.出厂时,设定为“ON”（时光距离为15分钟）“MODE”键到“CONFIG”地位.“←→”直到显示“TEMP RLY XX”信息.“↑↓”滚动显示“ON”或“ OFF”.4.按“ENTER”键保管.5.按“MODE”到“RUN”地位或按“←→”选择其他的参数.g.设置CO2浓度低报警极限（跟踪报警）CO2浓度低报警极限指co2浓度低于co2浓度设定值若干时,机械将会产生CO2浓度低报警.此参数的规模为0.5%-5.0%.出厂时,此值被设定为 1.0%.参数中的负号暗示低于设置浓度.按以下方法设置低CO2浓度报警极限：1.按MODE键到CONFIG地位.“←→”直到显示“CO2 LO –”信息.“↑↓”设定报警极限值.“ENTER”键保管.“MODE”到“RUN”地位或按“←→”选择其他参数.h.设置高CO2浓度报警极限（跟踪报警）高CO2浓度报警极限是指浓度高于设置浓度若干时,机械将会产生高CO2浓度报警.此极限值的设定规模为0.5%-5.0%.出厂时,此报警极限值为1.0%.按以下方法设置高CO2浓度报警极限：1.按MODE键到CONFIG地位.“←→”直到显示“”信息.“↑↓”设定报警极限值.“ENTER”键保管.“MODE”到“RUN”地位或按“←→”选择其他参数.i.CO2浓度长途报警.CO2浓渡过高或过低的长途报警功效,用户可自行设定.“ON”暗示报警功效封闭,“OFF”暗示报警功效开启.出厂时,此参数设定为“ON”.按以下方法转变设置：“MODE”键到“CONFIG”地位.“←→”直到显示“CO2 RLY XXX”.“↑↓”滚动显示“ON”或“ OFF”.“ENTER”键保管设置.“MODE”到“RUN”地位或按“←→”选择其他参数.j.设置新的T/C CO2传感器的零点值.装配新的T/C CO2传感器时,标注在传感器上的两个数值（ZERO和SPAN）必须输入到体系.留意：为了技巧人员的便利,标有两个数字的标签被贴在传感器的电路板上.按以下方法操纵：“MODE”键到“CONFIG”地位.2.按“←→”直到显示“T/C Z#XXXX”.3.按“↑↓”输入新的ZERO值.4.按“ENTER”键保管.5.按“←→”键到“T/C S#XXXX”.6.按“↑↓”输入新的SPAN值.7.按“ENTER”键保管.8.按“MODE”到“RUN”地位或按“←→”选择其他参数.具有湿度显示功效的CO2 造就箱还可设置湿度低报警极限.湿度报警低极限是装备消失湿渡过低报警时的湿度值,工作规模为0%-90%.出厂时,此参数被设置为0%,因为此数值（即0%）不会引起任何报警.按以下步调设置低湿度报警极限置：1.按“MODE”到“CONFIG”地位.2.按“←→”直到显示“RH LO XX”3.按“↑↓”设置低湿度报警极限值.4.按“ENTER”保管.5.按“MODE”到“RUN”地位或按“←→”选择其他的参数.l.湿度长途报警.低湿度报警旌旗灯号可以设定封闭或打开长途输出.“ON”暗示长途报警功效封闭,“OFF”则暗示打开.按以下步调转变此设置：1.按“MODE”到“CONFIG”地位.2.按“←→”直到显示“RH RLY XXX”.3.按“↑↓”滚动显示“ON”或“ OFF”.4.按“ENTER”保管此设置.5.按“MODE”到“RUN”地位或按“←→”选择其他的参数.带有湿度功效的造就箱上部的七段数码显示器可以被设置为显示温度,湿度或温度和湿度滚动显示.若造就箱无湿度功效,显示器将仅显示温度值.假如TEMP显示设置成“ON”,RH显示设置成“OFF”,机械将持续显示温度值.如TEMP显示设置成“OFF”,RH显示设置成“ON”,机械将持续显示湿度值.假如TEMP显示和RH显示都设置成ON,机械将瓜代显示温度值和湿度值.假如造就箱带有湿度功效,出厂时,此参数平日被设定为温度和湿度瓜代显示.按以下步调转变此设置：1.按“MODE”到“CONFIG”地位.2.按“←→”直到显示“DISP TMP XXX ”或“DISPRH XXX”.3.按“↑↓”选摘要显示的参数.4.按“ENTER”保管.5.按“MODE”到“RUN”地位或按“←→”选择其他参数.四.报警信息4.1 下图给出了370/380系列的CO2造就箱所有的报警信息.当产生报警时,报警信息会显示在面板上.按SILENCE键可以清除报警声音15分钟,但此操纵不成以清除报警.造就箱的报警是刹时报警,不具有记忆功效.当装备产生故障时,装备显示报警,故障清除后,装备将主动清除报警.注：当多种报警一路产生时,机械一次只能显示一种报警信息,5秒后主动更新.按“SILENCE”清除报警声.当设置温度为10℃时,“TEMP IS LOW”报警是无效的.当CO2浓度设置为0.0%时,CO2的所有报警都是无效的.4.2温度掌握器错误 TMP CNTR ERR370系列造就箱除了上述的呵护功效以外,FORMA还设计一个主动控温装配来掌握箱体内的温度.万一温度器不克不及掌握温度,当温度达到160（±5%）阁下时,此主动控温装配会立刻封闭所有加热器.这是造就箱一个附加自我呵护功效,但它不克不及呵护传感器和箱体内的装备.当装备产生上述故障时,请与THERMO FORMA SERVICE DEPARTMENT或当地的分销商接洽.4.3传感器错误报警370系列的造就箱内的微处理器持续扫描检测所有的传感器,肯定它们是否工作正常.一旦发明错误,它将立刻显示错误信息.当装备产生上述故THERMO FORMA SERVICE DEPARTMENT（1-888-213-1790）或当地的分销商接洽.五.高温消毒1.倒出水盘内的水,并将水盘倒放在造就箱内.掏出放置在造就箱内部所有的样品,装备等物品.2.按下造就箱右上角的绿色按键约3秒种,直到绿灯亮.3.假如已设置暗码,请输入暗码.暗码用来防止误操纵.4.带有T/C CO2传感器造就箱的灭菌预备工作：装备会距离显示“REMOVE HEPA”,“REMOVE WATER”A和“PRESS ENTER”.假如在一分钟内没有按“ENTER”键,装备会主动转为显示“SYSTEM OK”.5.带有IR CO2传感器造就箱的灭菌预备工作：装备会瓜代显示“POWER OFF”,“REMOVE IR”.假如电源在1分钟内没有封闭,装备将主动转为显示“SYSTEM OK ”.取下IR传感器,将它轻轻的放下.拆下传感器上旌旗灯号线,将传感器放在一边.参照第九步对CO2传感器进行消毒.将旌旗灯号线插空的传感器上,并将此传感器放在本来的地位上.去失落IR 传感器后,打开电源,面板会瓜代显示“REMOVE HEPA”,“REMOVE WATER”和“PRESS ENTER”假如在一分钟内没有按下“ENTER”键,机械就会瓜代显示“POWER OFF”和“REPLANCE IR”.假如再次装上IR 传感器后,机械会显示“SYSTEM OK”.“ENTER”键后,机械开端加热.绿灯闪耀,机械瓜代显示“STERILIZING”和“HEAT PHASE”.在此进程中绿灯亮,温度升到灭菌温度140℃.℃时,灭菌进程开端,机械显示“STERILIZING”.8.大约2个小时后,机械报警5秒种,暗示灭菌进程已完成.降温阶段开端,机械瓜代显示“STERILIZING”和“COOL PHASE”9.高温灭菌轮回完成（T/C CO2传感器）当箱体内的温度降到原设置温度或30 或则更高时,机械会瓜代显示“CYC COMPLETE”,“REPLANCE HEPAS”和“PRESS ENTER”.但绿灯亮不再闪耀.10. 高温灭菌轮回完成（IR CO2传感器）当箱体内的温度降到原设置温度或30 或则更高时,机械会瓜代显示“CYC COMPLETE”,“POWER OFF”和“WordStr IR”..绿灯亮但不再闪耀.用乙丙醇或卫生洗涤剂对CO2传感器进行消毒.当用乙丙醇对CO2传感器进行消毒时,只需将乙丙醇喷洒到传感器上（不是浸透）,并将其晾干.将传感器放置2分钟,用清洁柔嫩的抹布察试清洁.不克不及用清洗剂浸透或浸泡传感器.封闭电源,打开箱体,拆下IR PLATE,取下旌旗灯号线,并将其放在PLATE的夹子上.将旌旗灯号线插在CO2传感器上,此旌旗灯号线只能以一种方法拔出.装上IR CO2传感器后,打开电源机械将瓜代显示“CYC COMPLETE ”,“REPLACNCE HEPA”和“PRESS ENTER”11.打开箱体,装上HEPA过滤器,SAMPLE 过滤器和ACCESS PORT 过滤器.按“ENTER”确认 .“ENTER”键后,绿灯熄灭.机械回到“SYSTEM OK”状况.HEPA过滤器的限不时光复位.13.在水盘中加水大约3升.14.打开电源,在所需的温度和CO2浓度下,让机械稳固至少12小时.15.建议在应用造就箱前最好校准一下CO2浓度和温度.。
