下载文档原格式
二氧化碳培养箱标准操作规程范围：适用于BB15二氧化碳培养箱标准操作。
内容：1、工前检查：1.1检查设备清洁合格并在有效期限内，且未被再次污染，有“设备完好”标识。
1.2检查设备电源线连接正常。
1.3检查电源供电正常。
1.4检查二氧化碳供气正常，连接正常，无泄漏。
1.5检查二氧化碳箱门密封完好。
2、工前准备：2.1设备内外表面清洁消毒。
2.1.1用洁净抹布沾纯化水清洁设备内外表面至无可见异物。
2.1.2用洁净抹布沾消毒剂对内外表面消毒。
2.1.3连接紫外灯电源打开紫外灯开关，对二氧化碳培养箱内箱紫外照射消毒30分钟。
2.1.4消毒结束，关闭紫外灯开关，拔下紫外灯电源。
2.1.5清洁结束，操作人员填写清洁记录，QA验收合格。
2.2加水2.2.1打开二氧化碳箱门，打开玻璃观察门。
2.2.2将经过高压灭菌器高压消毒的纯化水加入箱内底部水位刻度线以上位置。
2.2.3关闭玻璃观察门，关闭二氧化碳箱门。
3、设备操作3.1连接二氧化碳箱电源，将电源开关从“O”位置至于“-”位置，电源指示灯亮，显示屏显示。
3.2设定值确认：显示屏初始化后，显示两组数据，上面一组为二氧化碳培养箱箱内温度，下面一组为二氧化碳培养箱箱内CO2浓度。
按显示屏右边温度按键，显示设定温度37℃，确认后松开温度按键，按显示屏右边CO2按钮，显示CO2浓度设定5%，确认后松开CO2按键。
3.3显示屏初始化后显示二氧化碳培养箱箱内温度，按温度设定值开始加温至37℃，开始保持。
3.4显示屏初始化后显示二氧化碳培养箱箱内CO2浓度，按CO2浓度设定值开始充气至CO2浓度为5%，开始保持。
3.5二氧化碳培养箱温度、CO2浓度达到设定值后稳定2小时，设备进入正常待机状态。
3.6打开二氧化碳培养箱箱门，打开玻璃观察门。
3.7将装有细胞的多孔板或培养瓶放至于培养箱搁板规定位置。
3.8关闭玻璃观察门、关闭二氧化碳培养箱箱门。
3.9当细胞需要传代或完成细胞膜片培养需要取出时，打开二氧化碳培养箱箱门，打开玻璃观察门。
目的：建立BB15二氧化碳培养箱标准操作规程，指导二氧化碳培养箱的正确使用与维护。
责任人：操作人员、QA。
范围：适用于BB15二氧化碳培养箱标准操作。
内容：1、工前检查：1.1检查设备清洁合格并在有效期限内，且未被再次污染，有“设备完好”标识。
1.2检查设备电源线连接正常。
1.3检查电源供电正常。
1.4检查二氧化碳供气正常，连接正常，无泄漏。
1.5 检查二氧化碳箱门密封完好。
2、工前准备：2.1设备内外表面清洁消毒。
2.1.1 用洁净抹布沾纯化水清洁设备内外表面至无可见异物。
2.1.2 用洁净抹布沾消毒剂对内外表面消毒。
2.1.3 连接紫外灯电源打开紫外灯开关，对二氧化碳培养箱内箱紫外照射消毒30分钟。
2.1.4 消毒结束，关闭紫外灯开关，拔下紫外灯电源。
2.1.5清洁结束，操作人员填写清洁记录，QA验收合格。
2.2加水2.2.1 打开二氧化碳箱门，打开玻璃观察门。
2.2.2将经过高压灭菌器高压消毒的纯化水加入箱内底部水位刻度线以上位置。
2.2.3关闭玻璃观察门，关闭二氧化碳箱门。
3、设备操作3.1连接二氧化碳箱电源，将电源开关从“O”位置至于“-”位置，电源指示灯亮，显示屏显示。
3.2设定值确认：显示屏初始化后，显示两组数据，上面一组为二氧化碳培养箱箱内温度，下面一组为二氧化碳培养箱箱内CO2浓度。
按显示屏右边温度按键，显示设定温度37℃，确认后松开温度按键，按显示屏右边CO2按钮，显示CO2浓度设定5%，确认后松开CO2按键。
3.3 显示屏初始化后显示二氧化碳培养箱箱内温度，按温度设定值开始加温至37℃，开始保持。
3.4显示屏初始化后显示二氧化碳培养箱箱内CO2浓度，按CO2浓度设定值开始充气至CO2浓度为5%，开始保持。
3.5 二氧化碳培养箱温度、CO2浓度达到设定值后稳定2小时，设备进入正常待机状态。
3.6打开二氧化碳培养箱箱门，打开玻璃观察门。
3.7将装有细胞的多孔板或培养瓶放至于培养箱搁板规定位置。
仪器设备标准操作程序（SOP）仪器设备名称/品牌型号：二氧化碳培养箱/SANYO,MCO-18AIC(UV)提示：未经本仪器设备专业培训的人员不得使用该仪器设备！使用中遇到危险情况请立即切断电源和气源！一．启动程序1.启动前应确认仪器设备处于正确的安装状态（参见说明书P13~P16）,确认电源、二氧化碳气体等连接正确。
（电源：220V，接地；二氧化碳：减压器次级压力控制在0.03Mpa）2.打开电源开关，设置工作参数。
（注意：新开启的培养箱压力传感开关在接通电源后2~3小时方能正常工作！）二．运行程序1.设置工作参数。
（参见说明书P18~25）2.运行设定程序。
三．关机程序1.关闭气瓶。
2.切断电源。
四．维护保养1.箱体和附件清洁/灭菌SOP（每月1次）a)取出培养物。
b)关闭电源。
c)取出箱内所有附件及增湿盘。
（参见说明书P27~28）d)用中性洗洁剂清洗并用蒸馏水漂洗所有附件，用无纺布或纸擦干，再用70~80%的酒精喷洒消毒后擦干。
e)用70~80%的酒精喷洒消毒培养箱内胆后擦干，确保内胆角落和顶部经过同样处理。
f)小件物品如螺丝、托盘支架等需用烤箱在180ºC消毒，风扇也需要通过侵入酒精或用烤箱在121ºC烘烤20min消毒。
(注意：有严重污染时执行)g)装回所有附件及增湿盘，增湿盘重新注入蒸馏水。
h)等培养箱无酒精味之后开通电源。
2.增湿盘换水（2周1次）a)取出增湿盘。
b)用中性洗洁剂清洗并用蒸馏水漂洗后用无纺布或纸擦干。
c)用70~80%的酒精喷洒消毒后擦干。
d)将增湿盘放回培养箱并注入蒸馏水。
（最好预热至37ºC）3.污染及锈迹处理SOP参见说明书附件。
五．注意事项1.保持培养箱内部清洁，防止培养液或水滴洒。
如有液体洒出，请及时擦净。
2.尽量保持培养器皿清洁无菌，取出或放入培养器皿时应用酒精擦拭器皿。
3.尽量减少开关培养箱门的次数。
目的：建立BB15二氧化碳培养箱标准操作规程，指导二氧化碳培养箱的正确使用与维护。
责任人：操作人员、QA。
范围：适用于BB15二氧化碳培养箱标准操作。
内容：1、工前检查：1.1检查设备清洁合格并在有效期限内，且未被再次污染，有“设备完好”标识。
1.2检查设备电源线连接正常。
1.3检查电源供电正常。
1.4检查二氧化碳供气正常，连接正常，无泄漏。
1.5 检查二氧化碳箱门密封完好。
2、工前准备：2.1设备内外表面清洁消毒。
2.1.1 用洁净抹布沾纯化水清洁设备内外表面至无可见异物。
2.1.2 用洁净抹布沾消毒剂对内外表面消毒。
2.1.3 连接紫外灯电源打开紫外灯开关，对二氧化碳培养箱内箱紫外照射消毒30分钟。
2.1.4 消毒结束，关闭紫外灯开关，拔下紫外灯电源。
2.1.5清洁结束，操作人员填写清洁记录，QA验收合格。
2.2加水2.2.1 打开二氧化碳箱门，打开玻璃观察门。
2.2.2将经过高压灭菌器高压消毒的纯化水加入箱内底部水位刻度线以上位置。
2.2.3关闭玻璃观察门，关闭二氧化碳箱门。
3、设备操作3.1连接二氧化碳箱电源，将电源开关从“O”位置至于“-”位置，电源指示灯亮，显示屏显示。
3.2设定值确认：显示屏初始化后，显示两组数据，上面一组为二氧化碳培养箱箱内温度，下面一组为二氧化碳培养箱箱内CO2浓度。
按显示屏右边温度按键，显示设定温度37℃，确认后松开温度按键，按显示屏右边CO2按钮，显示CO2浓度设定5%，确认后松开CO2按键。
3.3 显示屏初始化后显示二氧化碳培养箱箱内温度，按温度设定值开始加温至37℃，开始保持。
3.4显示屏初始化后显示二氧化碳培养箱箱内CO2浓度，按CO2浓度设定值开始充气至CO2浓度为5%，开始保持。
3.5 二氧化碳培养箱温度、CO2浓度达到设定值后稳定2小时，设备进入正常待机状态。
3.6打开二氧化碳培养箱箱门，打开玻璃观察门。
3.7将装有细胞的多孔板或培养瓶放至于培养箱搁板规定位置。
版本号：2006-9-27 HH·CP----系列二氧化碳培养箱使用说明书上海博迅实业有限公司医疗设备厂SHANGHAI BOXUN INDUSTRY & COMMERCE Co.,Ltd. MEDICAL EQUIPMENT FACTORY一、概述新一代HH·CP型二氧化碳培养箱是集公司多年技术经验，并引进了新工艺所开发的高性能的气套式二氧化碳培养箱。
具有加热快、温度波动小的特点；是开展免疫学、肿瘤学、遗传及生物工程所必须的关键设备，广泛应用于医学、微生物、农业科学、药物学的研究和生产。
二、结构二氧化碳培养箱，由喷塑外壳、不锈钢工作内室及电子控制部分组成。
使用时必须有二氧化碳钢瓶及二氧化碳减压阀。
二氧化碳气体必须纯净，减压阀压力应稳定。
二氧化碳钢瓶是压力容器，由用户自备。
减压阀是二氧化碳专用减压阀，其性能直接影响箱内二氧化碳浓度的精度，因此由本公司配套。
1．本机为电热管直接加热，升温快且均匀性好。
2．温度传感器为Pt100铂电阻，互换性好。
3．主控采用微电脑控制系统、控制准确精度高，LED数字显示、直观且指示清晰。
4．温控电路采用过温报警、主控箱温两路控制，即使主控电路失控，报警电路仍可限温，可靠性大大提高。
5．二氧化碳输入回路为独特设计，开门后可快速恢复（例：设定5%时，恢复时间不超过6分钟，设定10%时恢复时间不超过12分钟）二氧化碳浓度由空气及二氧化碳配比输入，浓度不受湿度等影响。
6．湿度为自然蒸发式。
7．采用双重门结构，外门为磁性门封条结构，门温独立控制电加热，保证内室玻璃门上不结露，避免污染又便于观察。
8．内室玻璃门与箱体采用硅橡胶密封条，密封性好。
三、主要技术指标1．内室尺寸：500×400×400或80升；460×530×645或（160升）；2．温度控制范围：室温+5～50℃；3．温度波动：±0.5℃；4．温度分布均匀性：±0.5℃（±1℃）；5．设定值：+4℃跟踪报警，并切断加热电源；6．温度恢复时间：≤15分钟（37℃时）；7．二氧化碳控制范围：0～20%v/v；8．流量计：空气100---1000ml/min；二氧化碳10---100ml/min ；9．二氧化碳浓度恢复时间：浓度值×1.2分钟；10．电源：220V AC, 50Hz；11．功率：≤350W（550W）；12．外形尺寸：730×470×480 630×770×770；13．重量：35KG（75KG）；14．工作环境：温度5℃～40℃；湿度≤85%RH。
二氧化碳培养箱（THERMO）_中文说明书目录一．参数设置二．参数校准三．系统信息四．报警信息五．高温消毒一、参数设置a 设置温度Thermo Forma 370系列的co2培养箱工作温度范围为10℃–50 ℃，此温度受环境温度的影响。
出厂时，厂家将温度设定为10℃，在此设置下，所有的加热器都将关闭。
按以下步骤设置温度：1.按“MODE”到“SET”位置。
2.按“←→”直到显示“TEMP XX.X”信息3.按“↑↓”设置所需要的温度值。
4.按“ENTER”保存设定值。
5.按“MODE”到“RUN”位置或按“←→”选择其他的参数。
b.设置过温温度370系列的co2培养箱具有了第二级温度监控系统来监测箱体内的温度。
这是机器的一个自我保护功能。
一旦温度不能控制，机器将关闭所有的加热器。
箱体内的报警温度是过温温度的±1℃。
厂家设定过温温度是40℃，但是过温温度最高可设定为55℃。
若设置温度高于过温温度，机器将给过温温度自动增加1℃。
一般过温温度应高于设置温度1℃。
按以下步骤设置过温温度:1.按“MODE”到“SET”位置。
2.按“←→”直到显示“O TEMP XX.X”信息。
3.按“↑↓”设置所需要的过温温度值。
4.按“ENTER”保存设定值。
5.按“MODE”到“RUN”位置或按“←→”选择其他的参数。
c.设置CO2浓度带有T/CCO2传感器的培养箱，出厂时厂家已校准，校准时的环境是温度：37℃，高湿度，CO2：10%在腔体为37，高湿度，10%的CO2浓度下被校准过。
因此如果设置温度为37，湿度盘内放满了水，需要的CO2浓度不超过10%，CO2的浓度可以立即设定。
否则，培养箱就的稳定12小时后才可设定CO2浓度值。
所有培养箱的CO2浓度范围是0.0%-20%。
出厂时厂家设定的CO2浓度为0.0%。
在此浓度下，CO2控制和报警系统都将关闭。
按以下步骤设置CO2浓度值；1.按“MODE”到“SET”位置。

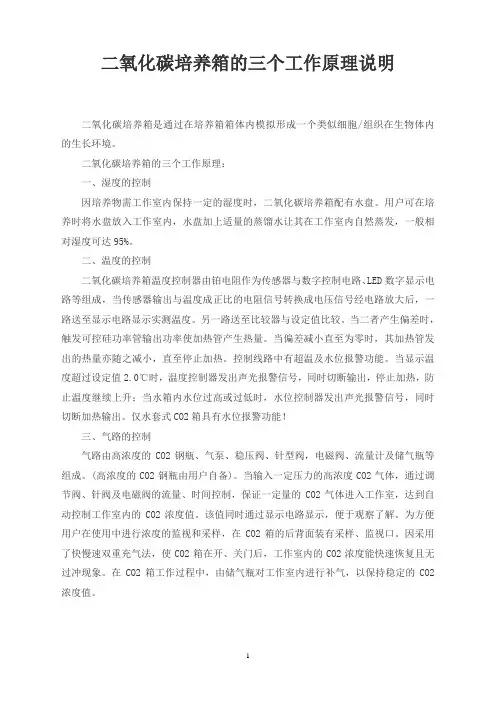

二氧化碳培养箱的三个工作原理说明二氧化碳培养箱是通过在培养箱箱体内模拟形成一个类似细胞/组织在生物体内的生长环境。
二氧化碳培养箱的三个工作原理：一、湿度的控制因培养物需工作室内保持一定的湿度时，二氧化碳培养箱配有水盘。
用户可在培养时将水盘放入工作室内，水盘加上适量的蒸馏水让其在工作室内自然蒸发，一般相对湿度可达95%。
二、温度的控制二氧化碳培养箱温度控制器由铂电阻作为传感器与数字控制电路、LED数字显示电路等组成，当传感器输出与温度成正比的电阻信号转换成电压信号经电路放大后，一路送至显示电路显示实测温度。
另一路送至比较器与设定值比较。
当二者产生偏差时，触发可控硅功率管输出功率使加热管产生热量。
当偏差减小直至为零时，其加热管发出的热量亦随之减小，直至停止加热。
控制线路中有超温及水位报警功能。
当显示温度超过设定值2.0℃时，温度控制器发出声光报警信号，同时切断输出，停止加热，防止温度继续上升；当水箱内水位过高或过低时，水位控制器发出声光报警信号，同时切断加热输出。
仅水套式CO2箱具有水位报警功能！三、气路的控制气路由高浓度的CO2钢瓶、气泵、稳压阀、针型阀，电磁阀、流量计及储气瓶等组成。
(高浓度的CO2钢瓶由用户自备)。
当输入一定压力的高浓度CO2气体，通过调节阀、针阀及电磁阀的流量、时间控制，保证一定量的CO2气体进入工作室，达到自动控制工作室内的CO2浓度值。
该值同时通过显示电路显示，便于观察了解。
为方便用户在使用中进行浓度的监视和采样，在CO2箱的后背面装有采样、监视口。
因采用了快慢速双重充气法，使CO2箱在开、关门后，工作室内的CO2浓度能快速恢复且无过冲现象。
在CO2箱工作过程中，由储气瓶对工作室内进行补气，以保持稳定的CO2浓度值。
标签:二氧化碳培养箱。

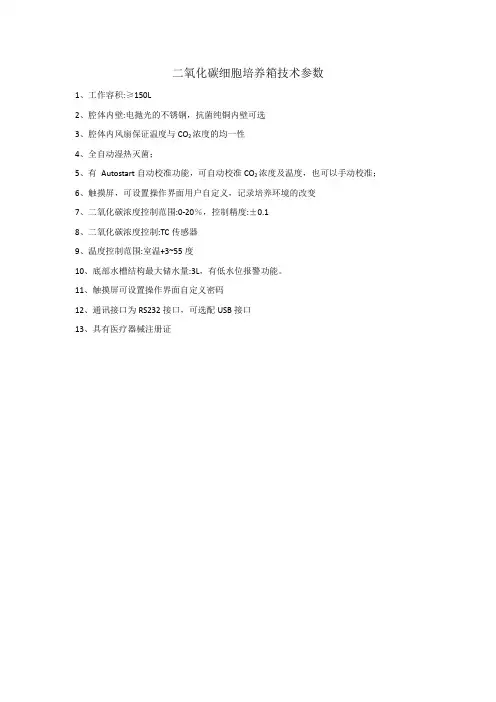

二氧化碳细胞培养箱技术参数
1、工作容积:≥150L
2、腔体内壁:电抛光的不锈钢，抗菌纯铜内壁可选
3、腔体内风扇保证温度与CO2浓度的均一性
4、全自动湿热灭菌；
5、有Autostart自动校准功能，可自动校准CO2浓度及温度，也可以手动校准；
6、触摸屏，可设置操作界面用户自定义，记录培养环境的改变
7、二氧化碳浓度控制范围:0-20％，控制精度:±0.1
8、二氧化碳浓度控制:TC传感器
9、温度控制范围:室温+3~55度
10、底部水槽结构最大储水量:3L，有低水位报警功能。
11、触摸屏可设置操作界面自定义密码
12、通讯接口为RS232接口，可选配USB接口
13、具有医疗器械注册证。
