（建筑⼯程）案例分析-超经典案例1A4210331.背景图1A421033-1是某项⽬的钢筋混泥⼟⼯程施⼯⽹络计划。
其中，⼯作A、B、D是⽀模⼯程；C、E、G是钢筋⼯程；F、H、I 是浇筑混泥⼟⼯程。
箭线之下是持续时间（周），箭线之上是预算费⽤，并列⼊了表1A421033中。
计划⼯期12周。
⼯程进⾏到第9周时，D⼯作完成了2周，E⼯作完成了1周，F⼯作已经完成，H⼯作尚未开始。
2.问题（1）请绘制本例的实际进度前锋线。
（2）第9周结束时累计完成造价多少？按挣值法计算其进度偏差是多少？（3）如果后续⼯作按计划进⾏，试分析上述实际进度情况对计划⼯期产⽣了什么影响？（4）重新绘制第9周⾄完⼯的时标⽹络计划。
隐藏分析与答案（1）绘制第9周的实际进度前锋线根据第9周的进度检查情况，绘制的实际进度前锋线见图1A421033-2，现对绘制情况进⾏说明如下：为绘制实际进度前锋线，⾸先将图1A421033-1般到了时标表上；确定第9周为检查点；由于D⼯作只完成了2周，故在该箭线上（共3周）的2/3处（第8周末）打点；由于E ⼯作（2周）完成了1周，故在1/2处打点；由于F⼯作已经完成，⽽H⼯作尚未开始，故在H⼯作的起点打点；⾃上⽽下把检查点和打点连起来，便形成了图1A421033-2的实际进度前锋线。
（2）根据第9周检查结果和表1A421033中所列数字，计算已完成⼯程预算造价是：A+B+2/3D+1/2E+C+F=12+10+2/3×12+1/2×22+25+9=75万元到第9周应完成的预算造价可从图1A421033-2中分析，应完成A、B、D、E、C、F、H,故：A+B+D+E+C+F+H=12+10+12+22+25+9+8=98万元根据据值法计算公式，进度偏差为：SV=BCWP-BCWS=75-98=-23万元，即进度延误23万元。
进度绩效指数为：SPI=BCWP/BCWS=75/98=0.765=76.5%,即完成计划的76.5%。

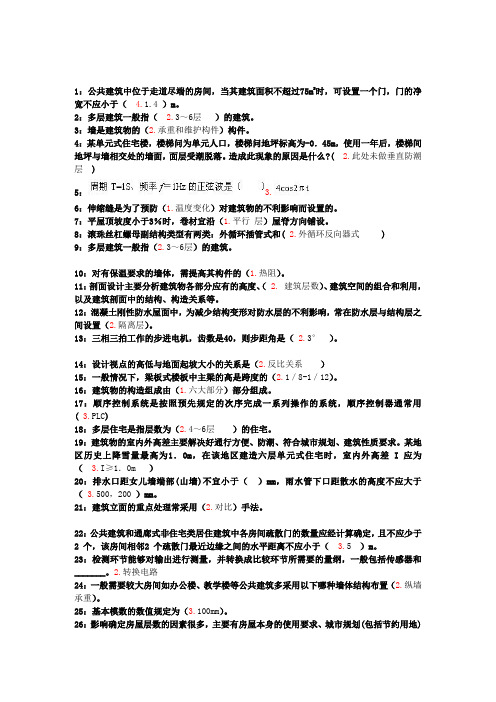

1：公共建筑中位于走道尽端的房间，当其建筑面积不超过75m2时，可设置一个门，门的净宽不应小于（ 4.1.4）m。
2：多层建筑一般指（ 2.3～6层）的建筑。
3：墙是建筑物的（2.承重和维护构件）构件。
4：某单元式住宅楼，楼梯问为单元人口，楼梯问地坪标高为-0．45m，使用一年后，楼梯间地坪与墙相交处的墙面，面层受潮脱落。
造成此现象的原因是什么?( 2.此处未做垂直防潮层 )5： 3.6：伸缩缝是为了预防（1.温度变化）对建筑物的不利影响而设置的。
7：平屋顶坡度小于3％时，卷材宜沿（1.平行层）屋脊方向铺设。
8：滚珠丝杠螺母副结构类型有两类：外循环插管式和( 2.外循环反向器式 )9：多层建筑一般指（2.3～6层）的建筑。
10：对有保温要求的墙体，需提高其构件的（1.热阻）。
11：剖面设计主要分析建筑物各部分应有的高度、（ 2.建筑层数）、建筑空间的组合和利用，以及建筑剖面中的结构、构造关系等。
12：混凝土刚性防水屋面中，为减少结构变形对防水层的不利影响，常在防水层与结构层之间设置（2.隔离层）。
13：三相三拍工作的步进电机，齿数是40，则步距角是（ 2.3°）。
14：设计视点的高低与地面起坡大小的关系是（2.反比关系）15：一般情况下，梁板式楼板中主梁的高是跨度的（2.1／8-1／12）。
16：建筑物的构造组成由（1.六大部分）部分组成。
17：顺序控制系统是按照预先规定的次序完成一系列操作的系统，顺序控制器通常用( 3.PLC)18：多层住宅是指层数为（2.4～6层）的住宅。
19：建筑物的室内外高差主要解决好通行方便、防潮、符合城市规划、建筑性质要求。
某地区历史上降雪量最高为1．0m，在该地区建造六层单元式住宅时，室内外高差I应为（ 3.I≥1．0m）20：排水口距女儿墙端部(山墙)不宜小于（）mm，雨水管下口距散水的高度不应大于（ 3.500，200）mm。
21：建筑立面的重点处理常采用（2.对比）手法。
