Abaqus基础教程

Abaqus_CAE基础培训实例教程我们将通过ABAQUS/CAE完成上图的建模及分析过程。

首先我们创建几何体一、创建基本特征：1、首先运行ABAQUS/CAE，在出现的对话框内选择Create Model Database。

2、从Module列表中选择Part，进入Part模块3、选择Part→Create来创建一个新的部件。

在提示区域会出现这样一个信息。

4、CAE弹出一个如右图的对话框。

将这个部件命名为Hinge-hole，确认Modeling Space、Type和Base Feature的选项如右图。

5、输入200作为Approximate size的值。

点击Continue。

ABAQUS/CAE初始化草图，并显示格子。

６、在工具栏选择Create Lines: Rectangle(4 Lines)，在提示栏出现如下的提示后，输入（20,20）和７、在提示框点击OK按钮。

CAE弹出Edit Basic Extrusion对话框。

８、输入40作为Depth的数值，点击OK按钮。

二、在基本特征上加个轮缘１、在主菜单上选择Shape→Solid→Extrude。

２、选择六面体的前表面，点击左键。

３、选择如下图所示的边，点击左键。

４、如右上图那样利用图标创建三条线段。

５、在工具栏中选择Create Arc: Center and 2 Endpoints６、移动鼠标到(40,0.0)，圆心，点击左键，然后将鼠标移到(40,20)再次点击鼠标左键，从已画好区域的外面将鼠标移到(40,20)，这时你可以看到在这两个点之间出现一个半圆，点击左键完成这个半圆。

７、在工具栏选择Create Circle: Center and Perimeter８、将鼠标移动到(40,0.0)点击左键，然后将鼠标移动到(50,0.0)点击左键。

９、从主菜单选择Add→Dimension→Radial，为刚完成的圆标注尺寸。

Abaqus基本操作中文教程目录1 Abaqus 软件基本操作 ....................常用的快捷键 ..........................单位的一致性 ..........................分析流程九步走 .......................几何建模（Part） .....................属性设置（Property） ...................建立装配体（Assembly） ...................定义分析步（Step） ...................相互作用（In teracti on................ ）载荷边界（Load） .....................划分网格（Mesh） ..................作业（Job） ......................可视化（Visualization ）.................1 Abaqus软件基本操作常用的快捷键「旋转模型一Ctrl+Alt+ 鼠标左键于平移模型一Ctrl+Alt+鼠标中键" 缩放模型一Ctrl+Alt+ 鼠标右键单位的一致性CAE软件其实是数值计算软件，没有单位的概念，常用的国际单位制如下表1所示，建议采用SI （mm）进行建模。

国际单位制 SI (m) SI (mm) 「长度m mm力 N N 质量 kg t 时间 ss应力 2Pa (N/m )2MPa (N/mm)质量密度 kg/m 33t/mm 加速度m/s 2mm/s例如，模型的材料为钢材，采用国际单位制SI （m ）时，弹性模量为m,重力加速度m/s 2，密度为7850 kg/m 3,应力Pa;采用国际单位制SI （mm ） 时，弹性模量为 口金 重力加速度 9800 mm/s 2，密度为7850e-12??T/mm 5, 应力MPa分析流程九步走几何建模（Part 属性设置（Property ） 建立装配体（Assembly ） T 定义分析步（Step ） T 相互作用 （Interaction ）宀载荷边界（Load ）T 划分网格（Mesh ）T 作业（Job ）T 可视化（Visualization）' 以上给出的是软件 !常规的建模和分析的流程，用户可以根据自己 ；的建模习惯进行调整。

Abaqus基本操作中文教程目录1 Abaqus软件基本操作常用的快捷键旋转模型—Ctrl+Alt+鼠标左键平移模型—Ctrl+Alt+鼠标中键缩放模型—Ctrl+Alt+鼠标右键单位的一致性CAE软件其实是数值计算软件，没有单位的概念，常用的国际单位制如下表1所示，建议采用SI (mm)进行建模。

国际单位制SI (m) SI (mm)长度m mm力N N质量kg t时间s s应力Pa (N/m2) MPa (N/mm2)质量密度kg/m3t/mm3加速度m/s2mm/s2例如，模型的材料为钢材，采用国际单位制SI (m)时，弹性模量为m2，重力加速度m/s2，密度为7850 kg/m3，应力Pa；采用国际单位制SI (mm)时，弹性模量为mm2，重力加速度9800 mm/s2，密度为7850e-12T/mm3，应力MPa。

分析流程九步走几何建模（Part）→属性设置（Property）→建立装配体（Assembly）→定义分析步（Step）→相互作用（Interaction）→载荷边界（Load）→划分网格（Mesh）→作业（Job）→可视化（Visualization）以上给出的是软件常规的建模和分析的流程，用户可以根据自己的建模习惯进行调整。

另外，草图模块可以进行参数化建模，建议用户可以参考相关资料进行学习。

几何建模（Part）关键步骤的介绍：➢部件（Part）导入Pro/E等CAD软件建好的模型后，另存成iges、sat、step等格式；然后导入Abaqus可以直接用，实体模型的导入通常采用sat格式文件导入。

➢部件（Part）创建简单的部件建议直接在abaqus中完成创建，复杂的可以借助Pro/E或者Solidworks等专业软件进行建模，然后导入。

常用按键的说明：属性设置（Property ） 建立装配体（Assembly ）部件实例的显示控制：替换：在区域1选择部件后，点击此按钮，则仅显示选中的部件；添加：在区域3选择部件后，点击此按钮，则选中的部件被显示，已经显示的部件仍显示。

Abaqus基本操作中文教程目录1 Abaqus软件基本操作........................................1.1 常用的快捷键.............................................1.2 单位的一致性.............................................1.3 分析流程九步走...........................................1.3.1 几何建模（Part）....................................1.3.2 属性设置（Property）................................1.3.3 建立装配体（Assembly）..............................1.3.4 定义分析步（Step）..................................1.3.5 相互作用（Interaction）............................1.3.6 载荷边界（Load）....................................1.3.7 划分网格（Mesh）...................................1.3.8 作业（Job）.........................................1.3.9 可视化（Visualization）.............................1 Abaqus软件基本操作1.1 常用的快捷键旋转模型—Ctrl+Alt+鼠标左键平移模型—Ctrl+Alt+鼠标中键1.2 单位的一致性CAE软件其实是数值计算软件，没有单位的概念，常用的国际单位制如下表1所示，建议采用SI (mm)进行建模。

ABAQUS基础教程第一步是了解ABAQUS的界面。

当您打开ABAQUS时，会看到主界面，其中包含许多工具和菜单栏。

其中最重要的是"CAE"工具，用于建模和后处理。

在CAE工具中，您可以创建模型、定义材料属性和加载条件，以及运行和后处理分析结果。

下一步是创建模型。

在创建模型之前，您需要先选择合适的几何形状。

ABAQUS提供了多个几何建模工具，例如绘制线、创建体等。

您可以通过这些工具创建符合要求的几何形状。

在模型中，您还需要定义材料属性。

ABAQUS提供了多个材料模型，例如各向同性材料、各向异性材料等。

根据您的需求，选择合适的材料模型，并设置其特定属性，如杨氏模量、泊松比等。

完成几何和材料定义后，您可以添加加载条件。

加载条件包括施加在模型上的力、固定边界条件等。

通过定义加载条件，您可以模拟真实环境中的应力和变形情况。

在所有定义都完成后，您可以运行分析。

ABAQUS提供了多种分析类型，包括静态和动态分析，热传导分析等。

根据您的需求，选择合适的分析类型，并设置相关参数。

运行分析后，ABAQUS将模拟结构的响应，并生成结果文件。

最后一步是后处理分析结果。

在CAE工具中，您可以查看模拟结果，并将其可视化。

ABAQUS提供了多种后处理工具，如绘制应力云图、位移云图等。

通过这些工具，您可以更好地理解和分析模拟结果。

除了以上介绍的基础教程外，ABAQUS还有许多高级功能和应用。

例如，您可以进行参数化建模和优化设计，以优化结构的性能。

您还可以使用ABAQUS/Explicit模块模拟大变形和破坏行为。

此外，ABAQUS还支持多物理场耦合，如结构和流体的相互作用等。

总而言之，ABAQUS是一款功能强大的有限元分析软件，用于模拟和分析结构的力学行为。

通过学习基础教程，您可以掌握ABAQUS的基本功能，为更深入的应用打下坚实基础。

希望本文对您有所帮助，祝您成功使用ABAQUS进行工程分析！。

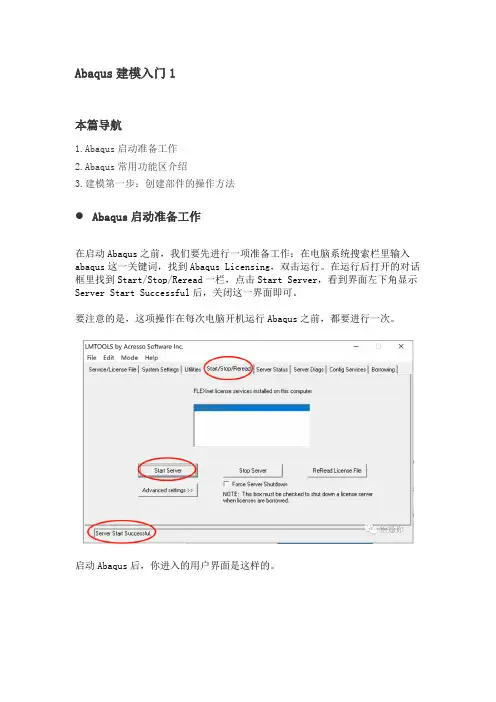

Abaqus建模入门1本篇导航1.Abaqus启动准备工作2.Abaqus常用功能区介绍3.建模第一步：创建部件的操作方法Abaqus启动准备工作在启动Abaqus之前，我们要先进行一项准备工作：在电脑系统搜索栏里输入abaqus这一关键词，找到Abaqus Licensing，双击运行。

在运行后打开的对话框里找到Start/Stop/Reread一栏，点击Start Server，看到界面左下角显示Server Start Successful后，关闭这一界面即可。

要注意的是，这项操作在每次电脑开机运行Abaqus之前，都要进行一次。

启动Abaqus后，你进入的用户界面是这样的。

你需要了解的几个功能区1.环境栏：用于选择需要的功能模块，而功能模块的作用是对模型进行不同阶段的处理。

2.菜单栏：是在同一功能模块下，可对模型进行的各种操作的入口。

不同的功能模块下，菜单栏的内容会相应变化。

3.工具栏：列出了同一功能模块下，可对模型进行的常用操作，是对菜单栏内容的提炼，但在表现形式上更加直观。

不同的功能模块下，工具栏的内容也会相应变化，这一点与与菜单栏相同。

4.模型树：对模型进行的所有设置都会在这里显示，若想修改模型的各种设置，模型树是一个比较便捷的入口。

5.作图区（画布）：建立的模型在这里显示。

可不可以改变作图区的颜色？可以。

在菜单栏中选择：视图(View)—图形选项(Graphics Options)，在视口背景栏(Viewport Background)中进行颜色调整。

建模第一步：创建部件的操作方法首先选定绘制草图需要的功能模块：环境栏—模块（Module）—部件（Part）草图绘制：工具栏—创建部件（Create Part）进入创建部件对话框后，要选择模型空间（三维、二维、轴对称），部件类型（变形体、离散刚体、解析刚体、欧拉）以及部件基本特征。

对于不想探究其变形情况的物体，应设置成刚体，如刀具、模具。

1、创建部件：Step1：执行Part/Create命令，或者单击左侧工具箱区域中的（create part）按钮，弹出如图1-1所示的Create Part对话框。

在Name（部件名称）后面输入foundation，将Modeling Space（模型所在空间）设为2D Planar（二维平面），Type （类型）设为Deformable（可变形体），Base Feature（基本特征）设为Shell（壳）。

单击Continue按钮退出Create Part对话框。

ABAQUS/CAE自动进入绘图（Sketcher）环境。

图1-1Step2：选择绘图工具框右上方的创建矩形工具，在窗口底部的提示区显示“Pick a starting corner for the rectangle—or enter X,Y”，输入坐标（0,0），按下Enter键，在窗口底部的提示区显示“Pick the opposite corner for the rectangle—or enter X,Y”，输入（45.5,20），按下Enter键。

单击Done，创建part 完成，如图1-2。

图1-2Step3：单击左侧工具箱区域中的，弹出如图1-3的窗口。

应用或功能将groundwork（基础）在foundation的位置绘制出来，点击Done，返回图1-4所示窗口图1-3图1-4Step4：执行Tools-Set-Create弹出如图1-5的Create Set对话框，在Name后面输入all，点击Continue，将整个foundation模块选中如图1-6所示，点击Done，完成集合all的创建。

以相同的操作，将图1-4中的小矩形区域创建Name为remove 的集合。

图1-5图1-6以相同的方式分别创建名称为：groundwork，retaining，backfill的part,依次如图1-7,1-8,1-9所示。

1、创建部件：Step1：执行Part/Create命令，或者单击左侧工具箱区域中的（create part）按钮，弹出如图1-1所示的Create Part对话框。

在Name（部件名称）后面输入foundation，将Modeling Space（模型所在空间）设为2D Planar（二维平面），Type（类型）设为Deformable（可变形体），Base Feature（基本特征）设为Shell （壳）。

单击Continue按钮退出Create Part对话框。

ABAQUS/CAE自动进入绘图（Sketcher）环境。

图1-1Step2：选择绘图工具框右上方的创建矩形工具，在窗口底部的提示区显示“Pick a starting corner for the rectangle—or enter X,Y”，输入坐标（0,0），按下Enter键，在窗口底部的提示区显示“Pick the opposite corner for the rectangle—or enter X,Y”，输入（45.5,20），按下Enter键。

单击Done，创建part完成，如图1-2。

图1-2Step3：单击左侧工具箱区域中的，弹出如图1-3的窗口。

应用或功能将groundwork（基础）在foundation的位置绘制出来，点击Done，返回图1-4所示窗口图1-3图1-4Step4：执行Tools-Set-Create弹出如图1-5的Create Set对话框，在Name 后面输入all，点击Continue，将整个foundation模块选中如图1-6所示，点击Done，完成集合all的创建。

以相同的操作，将图1-4中的小矩形区域创建Name为remove的集合。

图1-5图1-6以相同的方式分别创建名称为：groundwork，retaining，backfill的part,依次如图1-7,1-8,1-9所示。

abaqus教程
Abaqus是一种流行的有限元分析软件，广泛应用于工程领域。

本教程将介绍如何使用Abaqus完成一个简单的结构静力分析。

1. 启动Abaqus软件并创建新模型：打开Abaqus软件后，选
择“创建模型”选项，并命名为“模型1”。

2. 定义几何形状：在模型1中，选择“创建几何”选项，并绘制
一个矩形。

输入矩形的长度和宽度，并确定矩形的位置。

3. 定义材料属性：在模型1中，选择“创建材料”选项，并输入
所需材料的密度和弹性模量。

4. 定义截面属性：在模型1中，选择“创建截面”选项，并输入
所需截面的面积和惯性矩。

5. 定义边界条件：在模型1中，选择“创建边界条件”选项，并
指定结构的支撑点和加载点。

6. 定义荷载：在模型1中，选择“创建荷载”选项，并输入需要
施加在结构上的荷载值。

7. 定义分析类型：在模型1中，选择“创建分析步”选项，并选
择所需的分析类型，如静力分析。

8. 运行分析：在模型1中，选择“运行分析”选项，并等待分析
结果。

9. 结果显示：在模型1中，选择“显示结果”选项，并查看分析结果，如位移、应力和应变等。

10. 结果导出：在模型1中，选择“导出结果”选项，并将结果导出为所需格式，如文本文件或图像文件。

以上是一个简单的Abaqus结构静力分析的步骤，通过按照上述流程进行操作，可以完成更复杂的分析任务。
