B49X-25锅炉透反射双色水位计使用说明讲课讲稿

B49H锅炉双色（单色）水位计【产品介绍】B49H型锅炉双色水位计主要用于各类承压容器和工业蒸汽锅炉上的液位显示。

由于选用了特制的增强型玻璃管，因此它比原X49H型锅炉平板水位计更具安全性、可靠性、显示更清晰、保养、维修更方便。

它的外观无论从体积或重量都比原来缩小了许多，仪表整体感觉小巧、新颖。

它是二十一世纪，本公司专为锅炉行业设计的新一代的液位配套仪表。

成都立腾仪表科技有限公司位于风景秀丽的秦淮河畔，是水利部专门致力于水文水利、水电自动化、环保设备、设施及系统工程的开发、研制、生产、销售及工程施工、咨询服务的综合性应用研究开发机构。

其产品广泛应用于水文水利、气象环保、防汛、水库自动化等行业。

□结构原理B49H型锅炉双色水位计上、下两端装有法兰与锅炉或容器的法兰连通，通过水位计可直接观察到容器内液气的实际高度。

主要技术参数：□主要技术指标●测量范围（安装中心距）：300、350、440、500······2000mm●可视高度：100、150、240、300······1800mm●被测介质工作压力：1.6，2.5，4.0，6.4MPa●工作温度：-10℃~+450℃●伴热蒸汽压力：≤0.6MPa●蒸汽夹套尺寸：G1/2″外螺纹●观察距离：15M（自然光）50M（附照明）●照明灯：36V AC 6W●接口法兰：采用化工部1997年最新颁发的HG20592~20635-97法兰标准。

法兰通径DN20，DN25，如用户需采用其他标准（如GB、ANSI、DIN等标准）可根据用户需要设计。

□使用说明●水位计使用时，应先缓慢打开阀门进液，然后特玻璃管预热20~30分钟，有一定温度后，方能全部打开两端阀门进水或其它介质。

●在使用过程中要求经常排污，避免污蚀阻塞通道，出现假水位现象。

●当石英管因意外损坏时，借助于仪表上下手柄将上下旋塞的塞子转90°，可阻止容器内的介质继续外流，此时，可更换损坏件。

锅炉水位计排污操作步骤
一、锅炉水位计安装示意图：
5
二、操作步骤
液位计排污操作前，应检查锅炉液位是否在正常，排污时应带压操作。

阀门1和阀门2是常开阀（仅用于更换液位计时使用），严禁锅炉运行时关闭此两阀门。

液位计排污操作步骤具体如下：
1、汽连管（蒸汽相管道）检查：关闭阀门4，关闭阀门3，打开阀门5，然后再间断打开阀门3，使蒸汽相由阀门5排出，液位计排污阀直至有蒸汽排出为止，蒸汽排放时间不低于2秒。

若有蒸汽排出说明，此汽连管畅通，若无蒸汽排出，说明汽连管堵塞。

2、液连管（液相管道）检查：关闭阀门3，关闭阀门4，打开阀门5，然后再间断打开阀门4，使水由阀门5排出，液位计排污阀直至有水排出为止，水排放时间不低于3秒，且水应有一定压力排出。

若有水带压排出说明，此液连管畅通；若无水排出，说明液连管堵塞或缺水。

液位计显示水位则为假液位。

3、液位校正：在汽连管和液连管畅通的前提下，闭关阀门5，打开阀门3，打开阀门4，此时锅炉水位显示液位为锅筒内真实水位。

三、操作要求
1、操作前必须确保锅炉有一定蒸汽压力；
2、首次打开阀门就缓慢开启；
3、排污时应注意汽相和液相排放情况；
4、操作时应确保作业安全；
5、每班液位计排污不低于2次，浮球式电感器排污不低于1次。

6、观察水位必须双色液位和平板液位同时观察，严禁仅观察双色液位计来操作锅炉。

门 接 口 规 格 与 汽 包 引 出 管 规 格 是 否 一 致 ；汽 包 上 、下 引 出 管 中 心 应 处 于 同

一 铅 垂 面 内 ，引 出 管 端 面 也 应 处 于 同 一 铅 垂 面 内 。以 上 几 点 若 有 偏 差 及 时
校正。
4.2 将 B69H-16~32-W 型 水 位 计的 汽 、 水阀 门 接 口 分 别同 汽 包隔 绝 阀 门 ( 一 次 阀 门 )外 侧 焊 接 （ 见 图 4A ）， 将 B49H-10-W 型 水 位 计 的 汽 、 水 阀 门 接 口 法 兰 分 别 同 汽 包 隔 绝 阀 门 ( 一 次 阀 门 )外 侧 法 兰 连 接 （ 见 图 4B ）。
2003.10 版
5
□无盲区双色水位计□
长春锅炉仪表程控设备股份有限公司
4.1.4 运输 过程 中 ，应使 之 受力 平衡 ，无 论搬 运 或吊 运都 应避 免冲 击 ，防
止内部的玻璃受冲击而损坏。
4.1.5 核 实 汽 包 引 出 管 的 中 心 距 是 否 与 水 位 计 的 中 心 距 一 致 ；水 位 计 的 阀
※切记※表体、光源罩、高压截止阀的出厂编号应完全一致，注意
水 位 计 指 示 牌 （ 见 图 1）， 箭 头 表 示 安 装 方 向 ；“ 甲 侧 前 面 ” 表 示 此 表 为 甲 侧表，且此面为观测面。 4 .5 面 对 水 位 计 观 测 面 ， 表 体 在 阀 门 右 侧 为 甲 侧 （ 见 图 5 A）， 表 体 在 阀 门 左 侧 为 乙 侧 （ 见 图 5B）， 如 有 甲 、 乙 侧 要 求 ， 订 货 时 一 定 要 注 明 。 4 .6 配 有 温 度 热 补 偿 管 的 水 位 计 安 装 时 ，将 水 位 计 补 偿 管 法 兰 与 锅 炉 下 降 管 相 连 接 即 可（ 需 要 配 有 温 度 热 补 偿 管 的 水 位 计 在 订 货 时 ，合 同 上 一 定 要 注 明 ）。

水位计使用说明书一、产品概述水位计是一种用来测量液体水位高低的仪器，它通常由浮子、测量杆、计量尺等组成。

本说明书详细介绍了水位计的使用方法、注意事项以及维护保养等相关信息。

二、产品规格1. 测量范围：0～10米2. 测量精度：±5毫米3. 工作温度：-20℃～60℃4. 材质：不锈钢三、使用方法1. 安装水位计根据实际需要选择合适的安装位置，确保测量杆能够自由浮动，并且不受外界干扰。

将测量杆固定在要测量液体的侧壁上，并确保与液面平行。

2. 示数读取当水位发生变化时，测量杆会跟随液位升降，并通过计量尺上的刻度进行示数。

用户可以根据刻度读取液位高度。

3. 准确性调校在初次使用或长时间未使用后，需要进行准确性调校。

具体方法如下：a. 确保测量杆在没有液位的情况下，指示器指向零刻度。

b. 将测量杆完全插入液体，等待一段时间使浮子稳定，记录此时的示数。

c. 比较示数与实际液位的差异，并将差异通过调校开关进行调整。

四、注意事项1. 防止震动：水位计安装时应尽量避免受到外界震动，以免干扰浮子的浮动和精度读取。

2. 防止污染：水位计应安装在无腐蚀性和污染性物质的环境中，以确保产品的正常使用寿命。

3. 防止冻结：在低温环境下使用水位计时，应采取相应的防冻措施，以免影响仪器的正常工作。

4. 维护保养：定期对水位计进行清洁和检查，确保测量杆的自由浮动和刻度的清晰可读。

五、故障排除在使用过程中，如果发现水位计出现异常现象，如示数异常、测量杆卡住等情况，请及时进行故障排除。

可参考以下方法：1. 检查是否有外界干扰物体，有则及时清除。

2. 检查测量杆是否被固定在液体表面。

3. 检查刻度盘是否清晰可读，若不清晰可参照维护保养部分进行清洁。

六、维护保养1. 定期清洁：使用软布蘸取清水擦拭水位计表面，不要使用有腐蚀性的溶剂或刷子清洁。

2. 定期检查：检查测量杆和刻度尺是否有损坏或变形情况，如有问题及时更换。

3. 存放注意：长期不使用时，请将水位计放置在干燥通风的地方，避免受潮或霉变。

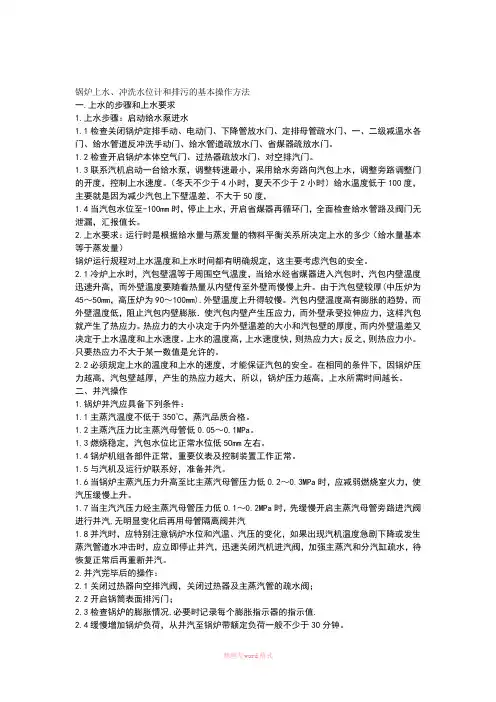

锅炉上水、冲洗水位计和排污的基本操作方法一.上水的步骤和上水要求1.上水步骤：启动给水泵进水1.1检查关闭锅炉定排手动、电动门、下降管放水门、定排母管疏水门、一、二级减温水各门、给水管道反冲洗手动门、给水管道疏放水门、省煤器疏放水门。

1.2检查开启锅炉本体空气门、过热器疏放水门、对空排汽门。

1.3联系汽机启动一台给水泵，调整转速最小，采用给水旁路向汽包上水，调整旁路调整门的开度，控制上水速度。

（冬天不少于4小时，夏天不少于2小时）给水温度低于100度，主要就是因为减少汽包上下壁温差，不大于50度，1.4当汽包水位至-100mm时，停止上水，开启省煤器再循环门，全面检查给水管路及阀门无泄漏，汇报值长。

2.上水要求：运行时是根据给水量与蒸发量的物料平衡关系所决定上水的多少（给水量基本等于蒸发量）锅炉运行规程对上水温度和上水时间都有明确规定，这主要考虑汽包的安全。

2.1冷炉上水时，汽包壁温等于周围空气温度，当给水经省煤器进入汽包时，汽包内壁温度迅速升高，而外壁温度要随着热量从内壁传至外壁而慢慢上升。

由于汽包壁较厚(中压炉为45～50mm，高压炉为90～100mm).外壁温度上升得较慢。

汽包内壁温度高有膨胀的趋势，而外壁温度低，阻止汽包内壁膨胀．使汽包内壁产生压应力，而外壁承受拉伸应力，这样汽包就产生了热应力。

热应力的大小决定于内外壁温差的大小和汽包壁的厚度，而内外壁温差又决定于上水温度和上水速度。

上水的温度高，上水速度快，则热应力大；反之，则热应力小。

只要热应力不大于某一数值是允许的。

2.2必须规定上水的温度和上水的速度，才能保证汽包的安全。

在相同的条件下，因锅炉压力越高，汽包壁越厚，产生的热应力越大，所以，锅炉压力越高，上水所需时间越长。

二、并汽操作1.锅炉并汽应具备下列条件：1.1主蒸汽温度不低于350℃，蒸汽品质合格。

1.2主蒸汽压力比主蒸汽母管低0.05～0.1MPa。

1.3燃烧稳定，汽包水位比正常水位低50mm左右。

双色水位计的正确操作方法为加强双色水位计运行维护，保证机组稳定运行，运行各班对双色水位计运行要予以充分重视，确使每一位班员都会正确冲洗水位计。

一．双色水位计的投入1.锅炉冷态时的投入：[A]. 确认水位计检修工作结束，照明齐全。

[b]. 开启水位计侧一、二次门，关闭放水门。

[c]. 水位计随锅炉一起升温升压。

2.锅炉热态时水位计的投入：注意双色水位计解列后重新投运时，需要充分预热。

[a]. 确认水位计检修工作结束，照明齐全。

[b]. 打开水位计排污门。

[c]. 微开水位计汽侧一出门。

[d]. 微开水位计汽侧二次门，对水位计预热20 ~ 30分钟，直至水位计本体温度稳定。

[f]. 进行水位计螺母复紧。

[g]. 开启水位计汽、水侧一次门。

[h]. 开水位计汽侧二次门1/5圈。

[I]. 开水位计水侧二次门1/5圈。

[j]. 水位计正常后，交替开启水位计汽，水侧二次门。

二．双色水位计解列水位计在运行中，如发生水位计严重泄露和爆破时，应将水位计解列，其操作步骤如下：[a]. 关闭水位计汽、水侧一次门。

[b]. 关闭汽、水侧二次门。

[c]. 开启排污门。

三．双色水位计冲洗水位计长期运行会结垢，导致显示不清，运行中需冲洗，以免运行人员误判断而造成水位事故。

冲洗水位计的步骤如下：[a]. 先将水位计汽、水侧二次门关闭后，再微开1/4 ~ 1/5圈，然后开启放水门，进行汽水管路及云母片的清洗。

[b]. 关闭汽侧二次门进行水侧管路及云母片冲洗。

[c]. 关闭水侧二次门，开汽侧二次门1/4 ~ 1/5圈，进行汽侧及云母片冲洗。

[d]. 微开水侧二次门1/4 ~ 1/5圈，关放水门，水位计应很快波动，指示清晰，否则应重新冲洗一次。

[e]. 缓慢将汽水侧二次门全开，认真观察水位，炉水开始进入水位计，使水位逐渐升高，直到水位有微小波动为止。

[f].冲洗完毕后并与另一只水位计水位对照指示相符。

[f]. 注意冲洗水位计时间不应过长，冲洗时防止开的过大或快会导致水位计中保护弹子堵死无法工作。

2、更换组件时螺栓的处理方法：
在更换水位计密封组件或检修拆卸时，必须在螺栓、螺母的螺纹部分涂抹高温螺纹防卡剂（可向本公司订购），可避免或减少水位计长期高温运行后再次拆卸发生螺栓、螺母卡死咬丝、崩牙或腐蚀、氧化等现象。
3、密封组件更换方法：
3.1将水位计的一次阀、二次阀关闭，拆下水位计（最好是备用一台水位计以便更换，确保正常监视水位），冷却后将表体平放于工作台或平台
180N.m
142×44
＞25MPa
②→⑦→③→⑥→①→⑧→④→⑤
90/110/130/145
145N.m
100×44
＞25MPa
⑤→②→④→③→①→⑥
90/110/130/145
145N.m
8孔压盖6孔压盖4孔压盖
4.水位计明亮程度不同,可通过调整电源器上的红灯和绿灯亮度来进行,以红绿显示清晰为佳.
4、调试完毕后，水位计正常运行时，阀门必须全开，全开方法必须严格按照说明书6.4操作。
二、水位计投运方法和排污方法
无盲区系列双色水位计初次安装或解裂后重新投运时，需要充分预热。预热之后需要对水位计进行复紧。
预热方法：
首先开启水位计排污阀，然后微开启汽侧一次阀，再将水位计的汽阀缓慢开启1/5圈，让微弱汽流通过大约20～30分钟左右，使水位计本体温度相对稳定。然后顺序关闭一次阀、二次阀、排污阀。切记此时应按说明书7.3.7的方法对所有螺母进行复紧（扭力扳手的使用方法见附页1）。再按投运方法操作投运水位计。当水位计投入正常运行24小时后，最好再一次对角紧固螺母，注意最高扭矩不能超过极限值，以免损坏密封组件、双头螺柱及表体螺纹孔（紧固前一定要先关闭所有阀门）。
无盲区双色水位计使用说明
一、光源调试方法
1、调试前准备工作:

双色水位的点
04
和局限性
优点
直观性
双色水位计通过颜色的变化直 观地显示锅炉的水位，便于操 作人员快速了解锅炉的运行状态。
可靠性
双色水位计结构简单，故障率 低，能够保证锅炉的安全稳定 运行。
兼容性
双色水位计可以与各种类型的 锅炉配合使用，具有较好的兼 容性和通用性。
易维护
双色水位计的维护成本较低， 操作简便，能够降低企业的运
03
壳体
壳体是双色水位计的主体结构，通常由耐压、耐高温的材料制成，如不锈钢或铸钢。
壳体内部通常设计有隔离室，用于安装感测元件和显示部分，同时起到保护作用。
壳体上通常有观察窗口，以便于观察水位计的工作状态和显示部分。
感测元件
感测元件是双色水位计的核心 部分，用于检测液体的液位。
感测元件通常由浮球、连杆、 传感器等组成，通过浮球随液 位升降带动连杆，进而触发传 感器产生电信号。
热水锅炉
热水锅炉是一种常见的供暖设备，双色水位计在热水锅炉 中也有广泛应用。
通过双色水位计的监测，可以及时发现热水锅炉的水位异 常，避免因缺水或满水造成的事故，确保供暖系统的稳定 运行。
蒸汽锅炉
蒸汽锅炉是一种将水加热至沸腾产生蒸汽的设备，双色水位计在蒸汽锅炉中起到 重要的监测作用。
双色水位计能够实时监测蒸汽锅炉的水位和蒸汽压力，保障蒸汽锅炉的安全稳定 运行，避免因水位过高或过低引起的蒸汽泄漏、爆炸等事故的发生。
炉双色水位
目 录
• 引言 • 双色水位计的原理 • 双色水位计的结构 • 双色水位计的优点和局限性 • 双色水位计的应用 • 双色水位计的安装和维护 • 双色水位计的发展趋势和未来展望
contents
引言

位计温度逐渐升高，在周围空气温度为 20°C 时约二分钟以后，将达到 所需温度。 2．向水位计导入热水、蒸汽、并确定水位。 在导入水蒸汽之前，操作者一定站在水位计的侧面，不可站在前面工作。 第一步、关闭排污阀。 第二步、把水阀缓慢开 1/4 周，向水位计内徐徐导入热水。 注意： 水阀切不可开得太大，否则安全球将动作，堵死管路无法工作。 如果安全球己堵住管路，可重新关闭此阀，并重新缓慢开启。 第三步、慢慢打开汽阀 1/4 周，向水位计内徐徐导入蒸汽，若此之前安全球己动 作，则由于水位计内蒸汽升高，安全球会自动脱落，再开水阀即可放入 热水。 第四步、把汽阀及水阀完全打开。 第五步、认真观察水位，热水开始进入水位计，使水位逐渐升高，直到水位基本 不变为止。但水位应有微小波动，表示水、汽管路畅通。 如有看到有水部份的窗口变暗甚至全黑，也不必惊慌。这是因为水中带 有大量铁锈及其它脏物所致。这可用日常维护中 2 排污清洗办法解决。 第六步、如果通过以上操作，而水位计中没有导入水或汽、可关闭水、汽阀，开 排污阀，并重复（第一步至第五步）操作一次。再有问题应检查水汽管 路阀门或焊接管焊口是否堵塞。 第七步、水汽界面最好处在观察窗内，如果处于盲区，虽不影响判断水汽大概位
光源的其它部分无需调整。
热光源
第一步、左、右调整镜架，使在水位计正前方观看，汽红、水绿，界面清晰，红
绿不渗杂为止。
第二步、调整灯管及反光碗，使在前方观看亮度最亮为止。
第三步、重复第一步调整达到最佳效果。
第四步、如果是五窗及七窗水位计，要调整到在水位计正前方同时观看两排窗口，
均应达到汽红、水绿、界面清晰，到此为止，水位计进入正常运行状态。
双色水位计系列
一、 用途及特点 双色水位计是用在锅炉汽包上或其它压力容器上、用来监视水位变化的一次

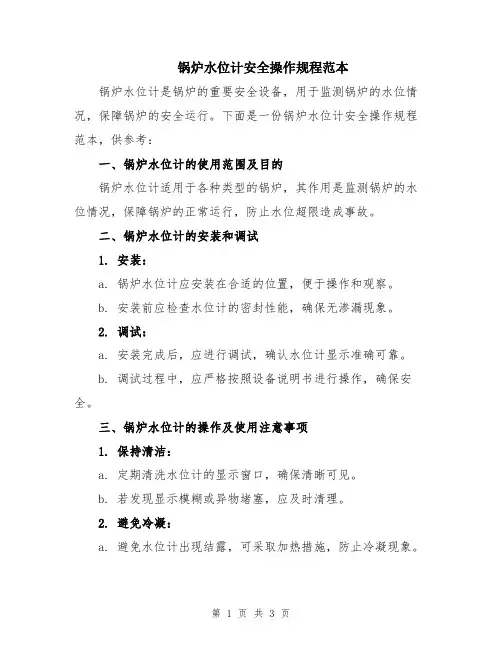

锅炉水位计安全操作规程范本锅炉水位计是锅炉的重要安全设备，用于监测锅炉的水位情况，保障锅炉的安全运行。

下面是一份锅炉水位计安全操作规程范本，供参考：一、锅炉水位计的使用范围及目的锅炉水位计适用于各种类型的锅炉，其作用是监测锅炉的水位情况，保障锅炉的正常运行，防止水位超限造成事故。

二、锅炉水位计的安装和调试1. 安装：a. 锅炉水位计应安装在合适的位置，便于操作和观察。

b. 安装前应检查水位计的密封性能，确保无渗漏现象。

2. 调试：a. 安装完成后，应进行调试，确认水位计显示准确可靠。

b. 调试过程中，应严格按照设备说明书进行操作，确保安全。

三、锅炉水位计的操作及使用注意事项1. 保持清洁：a. 定期清洗水位计的显示窗口，确保清晰可见。

b. 若发现显示模糊或异物堵塞，应及时清理。

2. 避免冷凝：a. 避免水位计出现结露，可采取加热措施，防止冷凝现象。

b. 若水位计发生冷凝，应及时进行处理，确保准确显示水位。

3. 防止碰撞和振动：a. 避免水位计受到剧烈撞击或震动，以免造成损坏或失效。

b. 若发现水位计受损，应停止使用并及时更换或修理。

4. 定期校验：a. 水位计定期校验，以确保显示准确可靠。

b. 校验过程中，应按照标准程序进行操作，确保校验结果真实有效。

四、水位超限处理流程1. 若发现锅炉水位超限，请立即采取以下措施：a. 第一时间通知相关人员，并向锅炉操作员发出警告信号。

b. 立即停止或调整给水量，控制水位恢复正常。

2. 处理过程中，应遵循以下原则：a. 保持冷静，不得慌乱应对。

b. 严格按照操作程序进行操作，确保处理效果。

3. 处理完毕后，应及时记录处理过程和结果，并进行事故分析和整改。

五、锅炉水位计的维护保养1. 定期检查锅炉水位计的工作状态，发现问题应及时处理。

2. 维护保养过程中，应注意以下事项：a. 务必按照设备说明书进行操作。

b. 维护过程中，应断开电源或关闭相关阀门，确保安全。

3. 定期更换易损件，保证水位计的正常工作。

双色水位计使用说明一、用途及特点：TC—S（M）W—II、III型系列高压，超高压双色水位计是用于工作压力低于22MPa 的蒸汽锅炉或其它压力容器监测水位的一次直读仪表。

它是在总结国内外生产透射式双色水位计优点基础上最新研制的长窗玻璃式高压、超高压双色水位计，它与其它双色水位计相比较，具有如下几种特点：1、盲区少、窗口布置合理。

在三窗水位计可视范围内设三个窗口，所以在水位计观察范围内只有两段盲区，每个观察范围是120mm而锅炉水位正常波动范围是50mm，它正处于水位计中间窗口的观察范围，所以在锅炉正常运行时，可无盲区监视，这是牛眼式水位计不可比拟的。

2、与牛眼式水位计相比较，自冲洗效果良好。

由于本系列水位计是长窗式，所以当蒸汽流经上连接管，一部分变为冷凝水后可经常顺窗口表面冲洗观察窗，使窗口不易挂垢，而牛眼式则达不到此效果。

3、光源采用特制的管灯，不需镇流器、只需接36V安全电压即可，而且灯管发光均匀，耐高温，寿命长。

4、它与云母式水位计相比较，具有观察范围宽、颜色清晰、透明逼真的优点。

5、五窗、七窗水位计是在上述优点基础上，研制出在一块本体上并列设置两排窗口，通过光学原理转换达到在水位计正前方正负3°角范围观看水位计的两排窗口，可同时观察到两窗口红绿变化且红绿分明、界面清晰，可在水位计可视范围内无盲区连续监视。

6、TC—S（M）W—II、III型系列水位计的本体都采用不锈钢材料，光源部分可调整。

二、技术参数：TC—SW16—II型最高使用工作压力——16MPa介质饱和温度——345可视范围——456mm外形尺寸——1090×415×520耗电功率——小于400W净重——90Kg三、工作原理：由光源发出的光通过红、绿滤色镜片，射向水位计本体液腔。

在腔内汽相部分，红光射向正前方，而绿光斜射到壁上被吸收，而在腔内液相部分，由于水的折射使绿光射向正前方，而红光斜射到壁上，因此在正前方观察，显示汽红水绿。

B49X-25透反射锅炉双色水位计使用说明一、概述B49X－25型透反射式双色水位计是专用于各类承压容器及工业蒸汽锅炉和蒸汽机车锅炉的水位显示，有汽红水绿来指示液位高度。

是新乡市中博仪表有限公司的一个拳头产品。

该水位计有上下阀门与中间的水位显示仪三部分组成，排污阀与下阀相连，上下法兰与锅炉炉壁法兰连接，根据光的性质，红光和绿光的波长不同，在同种介质中的折射角不同，水对光的透射感光能力不同，构成了双色水位一、概述B49X－25型透反射式双色水位计是专用于各类承压容器及工业蒸汽锅炉和蒸汽机车锅炉的水位显示，有汽红水绿来指示液位高度。

经过新乡市中博仪表有限公司技术科的公关改造后。

该水位计有上下阀门与中间的水位显示仪三部分组成，排污阀与下阀相连，上下法兰与锅炉炉壁法兰连接，根据光的性质，红光和绿光的波长不同，在同种介质中的折射角不同，水对光的透射感光能力不同，构成了双色水位计的特殊结构，光源发出的光线经光学系统成像，形成汽红水绿双色显示，工作时把汽水阀打开，排污阀门关闭，这样水位计与炉水构成一个连通回路，根据连通器原理，则双色水位计水位高度就是锅炉内部的水位高度，这样由红绿即可判断锅炉里水位高度。

二、主要技术指标：1.安装中心距L（mm）：250 300 330 350 400 4402.可视高度（mm）：145 165 165 195 1953.公称压力：2.5Mpa 实验压力：1.5倍公称压力4.工作温度：≤225℃5.连接法兰标准：JB/T9245-1999 DN256.材质：铸铁铸钢不锈钢7.工作介质：水、蒸汽8.光源：AC36V/6W三、安装1、双色水位计属于精密仪表，出厂时已经调好，不能随意拆卸，不得敲击碰撞，防止玻璃破碎。

2、安装前应详细检查，并消除在运输过程中造成的缺陷，清理污垢。

3、安装时先将双色水位计的上下阀门法兰与锅炉炉壁法兰连接好，然后对水位计玻璃预热后方可运转。

4、电源感应器应放在清洁通风处，严禁与炉壁接触。

双色水位计/锅炉水位计/B49X-25/B49X-40UHZ-54系列磁翻球液位计□概述UHZ-54型系列磁翻球液位计是以磁浮子为测量元件、经磁系统耦合将受压或敞口容器中的被测介质液位传递至指示器的液位或界位测量仪表。

其基本型为现场指示型，现场指示具有两种指示方式，一种翻球式（UHZ-54），另一种翻柱式（UHZ-52）。

基本型配上液位报警器可实现远距离液位或界位的上下越位报警，限位控制或联锁；与远传（变送）装置配合可将液位的变化转换成标准直流信号4~20mA（两线制），成为DDZ-III型电动单元组合仪表的变送单元，实现液位或界位的远距离指示、检测或控制。

浮子液位计具有结构简单，检测功能齐全、读数直观、醒目、测量范围大等优点。

尤其对在大量程、强腐蚀性、易燃、易爆等场合，更为适用。

浮子液位计有普通型，隔爆型和本质安全型三种结构形成，用户可以根据现场防爆要求选用相应的产品。

根据浮子液位计的使用情况及用户的需求，在原有现场指示型的基础上增加了翻球式液位指示，使现场指示更加可靠、清晰。

对远传装置亦作了改进，原来的三线制，改为两线制，并使之一体化，使仪表的各种性能提高。

用户安装维修更加方便。

□主要技术参数●测量范围：在500~8000mm测量范围内，用户可根据需要任意选择。

●现场指示精度：±10mm●介质温度：-80~＋120℃●介质密度：≥0.45g/cm3●工作压力：PN1.6 2.5 4.0 6.4 10.0 16.0 MPa。

压力≥PN10.0MPa，请订货时注明。

●介质粘度：≥1St（10-4/m2/S）●连接法兰：DN20 DN25，可根据用户要求定做。

□产品选型表注：订货时还应注明介质密度、温度及测量范围。

□主要结构及工作原理基本型结构见图一，由筒体5、浮子7、浮子室6、法兰4.9、标尺11、标尺架8、指示器12、导管13等部分组成。

它经上、下过程连接法兰安装于容器的侧面，根据浮子重量和浮子排开液体体积重量相等的原理，使装有永久磁钢的浮子浮在被测介质中，并随液位或界位的变化而上、下移动。

概述B49H系列锅炉双色水位表(以下简称锅炉双色水位表)是采用国内外最新高科技而研制结晶，它是普通玻璃板液位计更新产品，它广泛应用石油、化工、电力、冶金等行业各种透明液体容器及锅炉上，如水、汽油、液化气、液氨、丙安、丙洗、丙烯、芳烃、酸等油品和化工原料的液位测量，同时适用于二种不同介质密度的界面测量。

锅炉双色水位表侧安装在各种容器及锅炉上，直接观测到液位变化，液相显示呈现绿色，界面测量呈三色分界面。

液、气显示重，密封面积人，易渗漏，显示不清晰在很近的距离难易判断液位。

该产品推出立即受到石化炼油等行业欢迎。

特点液气显示清晰，无一育区、耐高温、重量轻、寿命长、无泄漏、维护方便产品品种及标志1、产品名称及型号主要技术数据1、工作压力:1.6, 2.5, 4.0, 6.4, 10.0, Mpa2、工作温度:-50℃～+4500℃3、测量范围(L):(测量范围是按安装中心距而制定。

)300、500、800、1100、1400、1700、2000毫米。

锅炉水位计，300, 350、440。

特殊规格请注明尺寸。

4、伴热蒸汽夹套:工作压力:1.0 Mpa，接管尺寸:G1/4内螺蚊5,安装连接尺寸:①A型:法兰连接，JB82-59, 1.6, 2.5 Mpa平面，4.0～10.0 Mpa凸面DN20，或HGJ-51-91凸面DN20,压力按相应等到级。

用户容器上法兰按相应标准法兰相配制造。

②G型：螺蚊连接：G3/4”，管外螺蚊。

6、钢球自动封闭压力：大于0.2Mpa。

7、显示高度与测量范围关系，见下表：（显示高度即标尺高度）单位:mm8, SG49W -4电源:24V DC, 36V DC, 220V AC9、重量:15～30Kgl0、外形尺寸见图1-5工作原理及结构B49H系列锅炉双色水位表上，下阀法兰(G3/4"管螺蚊)与容器构成联通器，透地高温异形石英玻璃管与特殊滤色片装置的光学原理直接显示液位。

三、测量误差
连通器内水柱温度总是低于汽包内 的饱和温度的缘故。水位计内的水 为汽包压力下的过冷水。其密度大 于相同压力下的饱和水密度。因此 水位计指示的水位值H比汽包内实 际水位H要低。根据连通器平衡原 理得： H ´ g=h ´ g+(H-H ´) ´ g H为汽包内实际水位高度，H ´水位 计显示的水位高度。
双色水位计结构图
红绿光 红绿光
⑼
⑻
⑾ ⑽ ⑸ ⒂ ⑿ ⑶ ⒁ ⒀ ⒃ ⒄ 红 绿 汽 水
看图：
光源8发出的光经过红色和绿色10，11后，红光和绿光 平行的到达组合透镜口。由于透镜的聚光和色散作用形 成红绿两股光束射入测量室5。测量室是由水位计本体 的钢座3和云母片15和两块光学玻璃板13以及垫片等构 成。测量室截面成梯形，内部介质为水柱和蒸汽柱，连 通器内水和蒸汽形成两段棱镜，当红绿光射入测量室内 时，绿光折射较红光大（光折射率与介质的波长有关）。 在有水的部分由于水形成的棱镜作用，绿光偏传较大， 正好射到观察窗口，人们看见水色呈绿色，红光因折射 角不同未能达到观察窗口。在测量室内蒸汽部分棱镜效 应较弱，使得红光正好到达观察窗口，而绿光因折射角 不同未能达到观察窗口，所以汽色呈红色。为了减少由 于测量室温度低于测容器内水温而引起的误差。双色水 位计还设有加热室对测量室加热。使测量室温度接近容 器内水温。
六、水位计故障及排除
故障原因分析 (1)红绿颜色调整不好． 处理方法 方法重新调整 灯座角度及 红 绿 灯 角 度． (2)出现假水位． 计 (3)像头位置不对. 位置 (4)水位计灯坏. 更换 调力（Mpa）：2.5、4.0、 6.4、10。咱们使用的为6.4Mpa。 工作温度 ：≤450 ℃。 光源：220V、50HZ的节能灯 （36W或18W）。 安装中心距（mm):440、600、 640、670。 咱们使用的是600mm。

石英玻璃管双色水位计B49H-2.5—6.4—10.0Mpa产品说明书江苏省太仓仪表厂目录1、主要技术性能参数（1）2、工作原理与结构（1）3、安装与使用（1）4、维护（3）5、可能发生的故障与消除方法（3）6、易损零配件的供应（4）11.主要技术性能参数双色水位计是一次仪表。

安装在锅炉上，直接观测水位，汽红水绿，汽满全红、水满全绿，随水位变化自动连接，是监视锅炉水位保障锅炉安全运行的最理想、最可靠的仪表。

它成功的克服了普通平板水位计满水或无水时无法判断的弊病。

其主要技术性能参数为：公称压力：10Mpa工作温度：t≤450℃光源：36V/12W强光灯管1支安装中兴距：600、640、670等.（见安装示意图）2.工作原理与结构双色水位计通过光学原理所显示的锅炉水、汽部分都是有色的汽呈红色，水呈绿色。

双色水位计与上下阀相连接，排污阀与下阀连成整体，上下阀都有法兰与锅炉法兰相连接。

在工作状态时，上下阀是开启的（此时排污阀是关闭的），这样水位计和锅炉构成一个连通的回路，根据连通器原理水位计的液面高度就是锅炉里的水位高度。

其原理与结构请参见结构示意图。

3.安装与使用3.1安装3.1.1双色水位计属于精密仪表，启箱时要小心轻放，不得撞击和敲打，防止玻璃管破碎。

3.1.2双色水位计因运输或存放时间较长，可能会造成紧固件松动，因此安装前必须复紧，注意交叉紧固，保持各紧固件的紧固力均匀。

3.1.3双色水位计安装前应详细检查，并消除在运输过程中所造成的缺陷。

3.1.4双色水位计出厂时已经调整好，一般不需拆卸表体和阀门等，如果信号不显示应取下灯罩检查光源。

3.1.5上下阀和排污手轮，顺时针方向为关闭，逆时针方向为开启。

水位计安装完毕后，上下阀应处于开启状态，排污阀处于关闭状态。

3.1.6为安装方便，本水位计安装方位可不分左右侧，如受空间限制或对称需要，表体允许倒置。

3.2使用3.2.1双色水位计上、下阀的法兰与锅炉法兰安装好后，先对玻璃管预热，半小时后方可正式运行。

水位计的使用方法为了锅炉和您的人身安全，希望操作者严格地按本说明书指导操作，以避免发生各种事故，且可延长水位计的使用寿命。

正常使用寿命八年不许超期使用。

无论是首次投入使用，还是停车后再用，本使用方法都是适用的。

调试及启用的整个过程，应在接通电源，视场明亮条件下进行。

1)向水位计导入热水、蒸汽、并确定水位。

在导入水汽之前，操作者一定站在水们计的侧面，不可站在前面工作。

a)关闭排污阀。

b)把水阀缓慢开1/4周，向水位计内徐徐导入热水。

注意：水阀切不可开得太大，否则安全球将动作，堵死水路无法进行工作。

如果安全球已堵住通路，可重新关闭此阀，并重新缓慢开启。

c)慢慢打开汽阀1/4周，向水位计内徐徐导入蒸汽，若在此之前安全球已动作，则由于水位计内蒸汽压升高，安全球会自动脱落，再开水阀即可放入热水。

d)把汽阀及水阀全部打开。

e)认真观察水位，锅水开始进入水位计，使水位逐渐升高，直到水位基本不变为止。

但水位应有微小波动，表示水、汽管路畅通。

如看到不水部分的窗口变暗甚至全黑，也不必惊慌。

这是因为水中夹带有大量铁锈及其它脏物所致。

这可用日常维护中的第2项中排污清洗办法解决。

f)如果通过以上操作，而水位计中没有导入水或汽，可关闭水、汽阀，开排污阀，并重复(a-e)操作一次。

再有问题应检查水汽管路阀门或焊接管焊口处是否堵塞。

g)水汽界面最好处在观察窗内，如果处于词盲区，虽不影响判断水汽大概位置，但看不到水面波动，应微调水位高度。

尽量让水位露出来。

h)一切正常后，把水阀、汽阀各自回旋(逆时针) 1/4周，这样可以防止在长期连续使用后，阀杆与后座烧结在一起。

i)检查玻璃、云母，没有裂纹，压盖及阀不出现泄漏为正常。

2)调试光学系统半导体冷光源：发现红绿颜色不好时，或更换二极管板重新安装后：a)首先旋松光源壳底部的蝶形螺母，然后旋转光源壳外侧顶部的小手轮，水平移动壳体里的红绿色镜架体，向里移动为绿色，向外移动为红色；b)镜架也可作自身旋转，倾斜3°角，效果更好；c)一人调整镜架，另一人在水位计正前方3米远处观测红绿，达到汽红、水绿、界面清晰为止；d)工业电视监视应安装在水位计正前方大约3米远的±3°角范围内观看水位计的两排窗口，镜头正对着水位计窗口中心（即零点），否则将影响红绿颜色的观测效果（水位计红绿颜色观测角很小，位置不对，颜色不好）。
