国家标准CAD制图相关格式规定图纸是设计成果不可或缺的一个重要环节，是设计成果的直观体现。
但是制图过程繁琐，形式多样，目前绝大多数的制图都是由计算机软件绘制而成，为了规范设计的制图过程，现对CAD制图有关格式进行统一规定，详细说明如下。

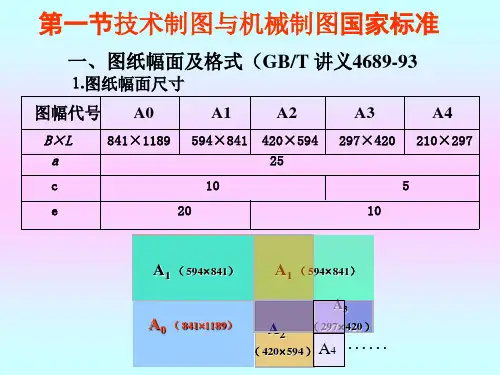

1.图纸幅面根据GB/T 14689-1993,标准幅面共有五种，其尺寸见表1，绘制图样时应优先采用这些幅面尺寸。
表1图纸幅面及图框尺寸 （mm）幅面代号 A0 A1 A2 A3 A4尺寸L×B 1189×841 841×594 594×420 420×297 297×210 图纸幅面模板，共五种尺寸，每个图幅模板文件中均有四个幅面，上下幅面不同处为是否带装订线，左右幅面的不同处为横向和纵向。
可根据需要酌情选用。
此外，总装配图必须采用A0或A1号图纸绘制，零件图建议采用A2‐A4号图纸绘制。
2.字体A.字体：汉字统一采用“gbcbig.shx”字体，数字和字母统一采用“Romans.shx”字体。
B.字体高度：根据GB/T 18229‐2000规定，不论图幅大小，图样中字母和数字一律采用3.5号字，汉字一律采用5号字（这是新标准，旧标准是A0和A1采用5号字，其它图幅采用3.5号字）。
C.字体宽度：汉字宽度为高度0.7，字母和数字不改动。
D.字体倾斜：汉字一般不倾斜，字母和数字可以写成斜体和直体，斜体字的字头向右倾斜，与水平基准线成75°。
3.图线A.线宽：根据GB4457.4-84中规定，工程制图的图线分为粗、细两种线宽。
图线种类一共有粗实线、细实线、波浪线、双折线、虚线细点划线、粗点划线、双点划线八种。
其中粗实线和粗点划线的线宽为b，其余为b/3。
结合CAD制图的实际输出效果，参照GB/T 14665-1998对线宽的规定，设计图纸时，粗线的宽度取0.7mm，细线宽度取0.25mm（还有一种建议，就是A0和A1图幅中，粗线取1mm，细线取0.35mm）。
CAD建筑制图规范1在建筑设计领域，CAD（计算机辅助设计）已经成为不可或缺的工具。
而遵循一套科学、规范的 CAD 建筑制图规范，对于确保设计的准确性、高效性以及良好的沟通交流至关重要。
接下来，让我们详细了解一下 CAD 建筑制图规范的相关内容。
一、图纸幅面与格式1、图纸幅面根据建筑制图的需要，通常采用的图纸幅面有 A0、A1、A2、A3、A4 等。
其中，A0 幅面最大，尺寸为 841mm×1189mm，A4 幅面最小，尺寸为 210mm×297mm。
在实际应用中，应根据建筑项目的规模和复杂程度选择合适的幅面。
2、格式要求图纸的格式应包括图框、标题栏、会签栏等。
图框的尺寸和样式应符合国家标准，其四周的边框线宽度也有明确规定。
标题栏应位于图纸的右下角，包含工程名称、项目名称、图纸名称、比例、绘图日期、绘图人员等信息。
会签栏则用于相关专业人员的签字确认。
二、图层管理1、图层设置为了便于对图形元素的分类管理和控制显示，应合理设置图层。
常见的图层包括轴线、墙体、门窗、家具、标注等。
每个图层应赋予清晰明确的名称，并设置相应的颜色、线型和线宽。
2、图层特性颜色的选择应遵循一定的原则，以便区分不同的图形元素。
例如，轴线通常用红色表示，墙体用白色，门窗用蓝色等。
线型包括实线、虚线、点划线等，应根据图形元素的性质进行选择。
线宽则用于区分不同重要程度的线条，如粗线表示主要轮廓，细线表示次要细节。
三、字体与文字标注1、字体选择在 CAD 建筑制图中，应使用标准的字体，如宋体、黑体等。
字体的大小应根据图纸的比例和实际需要进行选择，一般来说，标注文字的高度不应小于 25mm。
2、文字标注文字标注应准确、清晰、简洁，表达出设计意图和相关信息。
标注的内容包括尺寸标注、标高标注、材料标注、施工说明等。
尺寸标注应遵循国家标准的规定，尺寸线、尺寸界线、尺寸数字的画法和标注位置都有严格要求。
标高标注应以米为单位，并精确到小数点后三位。

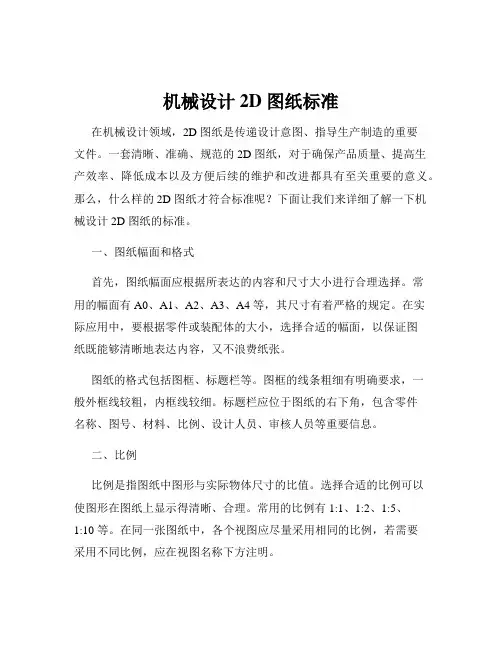

机械设计2D 图纸标准在机械设计领域，2D 图纸是传递设计意图、指导生产制造的重要文件。
一套清晰、准确、规范的 2D 图纸，对于确保产品质量、提高生产效率、降低成本以及方便后续的维护和改进都具有至关重要的意义。
那么，什么样的 2D 图纸才符合标准呢？下面让我们来详细了解一下机械设计 2D 图纸的标准。
一、图纸幅面和格式首先，图纸幅面应根据所表达的内容和尺寸大小进行合理选择。
常用的幅面有 A0、A1、A2、A3、A4 等，其尺寸有着严格的规定。
在实际应用中，要根据零件或装配体的大小，选择合适的幅面，以保证图纸既能够清晰地表达内容，又不浪费纸张。
图纸的格式包括图框、标题栏等。
图框的线条粗细有明确要求，一般外框线较粗，内框线较细。
标题栏应位于图纸的右下角，包含零件名称、图号、材料、比例、设计人员、审核人员等重要信息。
二、比例比例是指图纸中图形与实际物体尺寸的比值。
选择合适的比例可以使图形在图纸上显示得清晰、合理。
常用的比例有 1:1、1:2、1:5、1:10 等。
在同一张图纸中，各个视图应尽量采用相同的比例，若需要采用不同比例，应在视图名称下方注明。
三、字体图纸中的字体要求清晰、工整、易于辨认。
一般使用仿宋体或宋体，字体的高度和宽度比例也有一定的规范。
尺寸标注的数字大小应根据图纸幅面和比例进行选择，使其在图纸上显示协调。
四、线条线条是构成图纸的基本元素，不同类型的线条有着不同的含义。
粗实线用于表示可见轮廓线，细实线用于表示尺寸线、尺寸界线、剖面线等，虚线用于表示不可见轮廓线，点划线用于表示中心线、对称线等。
线条的粗细、长度、间距等都有严格的标准，以保证图纸的清晰和准确。
五、视图视图是表达零件形状和结构的重要方式。
通常包括主视图、俯视图、左视图等基本视图，必要时还应增加剖视图、局部视图、斜视图等辅助视图。
视图的选择应能够完整、清晰地表达零件的结构和形状，避免出现遗漏或重复。
在绘制视图时，要注意投影关系的正确，即长对正、高平齐、宽相等。
机械制图要求规范国家标准20211114104801一、图纸幅面和格式1. 图纸幅面：按照国家标准，机械制图图纸幅面分为A0、A1、A2、A3、A4、A5等六种规格，其中A0幅面最大，A5幅面最小。
制图时，应根据实际需要选择合适的图纸幅面。
2. 图纸格式：机械制图图纸应包括栏、绘图栏、比例尺、图纸编号等要素。
栏应包含图名、比例、材料、绘图人、审核人、批准人等信息；绘图栏应包含视图、剖视图、断面图等；比例尺应清晰标示；图纸编号应具有唯一性。
二、线条、符号和标注1. 线条：机械制图中常用的线条包括实线、虚线、点划线、双点划线等。
实线表示可见轮廓线，虚线表示不可见轮廓线，点划线表示中心线，双点划线表示断裂线。
制图时，应根据实际需要选择合适的线条。
2. 符号：机械制图中常用的符号包括尺寸符号、表面粗糙度符号、焊接符号等。
尺寸符号用于标注零件尺寸，表面粗糙度符号用于表示零件表面质量要求，焊接符号用于表示焊接方式。
制图时，应按照国家标准正确使用符号。
三、视图和剖视图1. 视图：机械制图中的视图包括主视图、俯视图、左视图、右视图、仰视图、后视图等。
制图时，应根据零件的结构特点选择合适的视图，以充分展示零件的形状和尺寸。
2. 剖视图：机械制图中的剖视图包括全剖视图、半剖视图、局部剖视图等。
制图时，应根据零件的结构特点选择合适的剖视图，以清晰展示零件的内部结构。
四、图纸绘制要求1. 绘图工具：机械制图应使用专业的绘图工具，如绘图板、绘图笔、绘图墨水等。
绘图时，应保证图纸清晰、整洁。
2. 绘图规范：机械制图应遵循国家标准，如《机械制图通用规范》（GB/T 4458.12002）等。
制图时，应按照规范要求进行绘图。
3. 图纸审核：机械制图完成后，应进行审核。
审核内容包括图纸的完整性、准确性、一致性等。
审核通过后，方可进行后续的制造、加工等环节。
机械制图要求规范国家标准20211114104801五、比例和尺寸标注1. 比例：机械制图中的比例应按照国家标准进行选择，如1:1、2:1、1:2等。
设计图纸的规范细则在工程建设、产品制造等众多领域，设计图纸是将创意和构想转化为实际可操作方案的重要工具。
一份规范、准确、清晰的设计图纸不仅能够有效地传达设计意图，还能为后续的施工、生产等环节提供可靠的依据，减少误解和错误，提高工作效率和质量。
为了确保设计图纸的质量和有效性，以下将详细阐述设计图纸的规范细则。
一、图纸格式与布局1、图纸尺寸应根据实际需要选择标准的图纸尺寸，如 A0、A1、A2、A3 等，并确保在整个项目中保持统一。
2、边框与标题栏图纸四周应绘制边框，边框的宽度和样式应符合相关标准。
标题栏应位于图纸的右下角，包含项目名称、图纸名称、编号、比例、绘图日期、设计单位等必要信息。
3、图面布局图形应布置合理，留出足够的空间用于标注尺寸、注释和技术要求等。
不同类型的图形元素（如线条、符号、文字等）应层次分明，避免相互重叠和混淆。
二、图形绘制1、线条类型与用途根据不同的表达内容，使用不同类型的线条，如实线、虚线、点划线等。
实线用于表示物体的可见轮廓，虚线用于表示不可见轮廓，点划线用于表示中心线等。
2、图形比例应根据物体的实际尺寸和图纸的大小选择合适的比例，确保图形能够清晰地展示物体的形状和结构。
比例应在标题栏中明确标注。
3、投影方法通常采用正投影法绘制图形，以保证物体的形状和尺寸能够准确地表达。
对于复杂的物体，可以采用多个视图（如主视图、俯视图、左视图等）来全面展示其特征。
4、图形符号与标注应使用标准的图形符号来表示各种零部件、设备和工艺等。
标注应清晰、准确，包括尺寸标注、公差标注、表面粗糙度标注等，标注的字体大小和样式应统一。
三、尺寸标注1、尺寸基准选择合适的尺寸基准，确保所标注的尺寸能够准确地反映物体的形状和位置关系。
2、尺寸标注的形式尺寸应采用水平、垂直或倾斜的方式标注，尺寸线应与被标注的轮廓线保持适当的距离，尺寸数字应位于尺寸线的上方或中断处，且字头朝上或朝左。
3、公差标注对于有公差要求的尺寸，应按照相关标准进行标注，明确公差的类型（如尺寸公差、形位公差等）和数值。
机械图规范机械图规范是指在机械设计中所遵循的一套标准和规定，旨在保证机械图的可读性、准确性和一致性。
机械图规范对于机械设计工作的顺利进行具有重要意义，以下是机械图规范的一些主要内容和要求。
一、图纸格式和布局1. 机械图纸的尺寸应符合国家标准，常用的规格有A0、A1、A2、A3、A4等。
2. 图纸应采用横向展开，逐步详解，便于阅读和理解。
3. 图纸的布局要合理，将各部分内容安排在适当的位置，不同的图层应有不同的颜色、线型或阴影效果。
二、线条和标记1. 连接线和辅助线应采用实线，构造线和内部细节应采用虚线。
2. 线条的宽度和标注的大小应根据图纸的比例和尺寸进行调整，保证图纸的清晰可见。
3. 标记的字体应统一，清晰可辨，标注位置应合适、准确。
三、标注和尺寸1. 所有部件的名称、类型、规格、材料、数量等信息应在图纸上进行明确标注。
2. 尺寸应标注在图纸上，并采用符号表示，确保尺寸的准确性和一致性。
3. 尺寸的标注位置应遵循一定的规则和约定，不同尺寸应以清晰、简洁的方式进行标注。
四、图例和说明1. 图例是指图纸上所列出的部件或装配体的图形符号和名称，应根据国家标准制定统一的图例。
2. 图例应包含清晰明确的图形符号、名称和编号，方便从图纸上快速了解部件或装配体的结构和功能。
3. 图纸上应附有必要的说明和注释，对于图纸中的特殊部件和特殊要求应有相应的文字说明。
五、装配图和分解图1. 装配图是指将不同部件按照一定的顺序和位置组装起来的图纸，要求能清晰地展示整个产品的装配结构和工艺流程。
2. 分解图是指将产品分解成各个部件进行绘制的图纸，要求能明确地显示各个部件之间的连接和关系。
六、草图和细节图1. 草图是一种简化和示意的图形，用于表达设计的初步构思和想法，要求能将设计师的意图传达给其他人员。
2. 细节图是指对细小部件进行放大绘制的图纸，要求能清晰地显示部件的结构和细节。
七、零件图和结构图1. 零件图是指对机械部件进行绘制的图纸，要求能准确地表达零件的几何形状和尺寸。
毕业设计图纸要求
1、采用统一图框，大小按照自己图幅和比例大小自信调整。
（图框上传到专业群共享里，自己下载即可）
2、打印的图纸大小按照自己图幅大小而定，只要打印的内容清晰可见即可。
3、图名、标题栏信息填写正确。
4、图纸内容包括：封面、图纸目录、设计施工说明、图例、材料表、与毕业设计计算内容一致的平面图、系统图和设备机房图等相关图纸。
5、工程图按国标规定装订，无论图幅大小统一按编号顺序装订成册，作为附图；封面格式采用毕业设计成果统一封面，如下页所示。
重庆科技学院
毕业设计（论文）
图
纸。

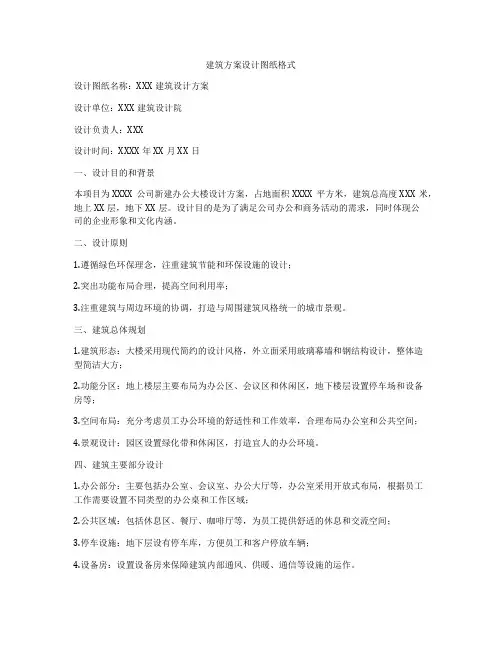

建筑方案设计图纸格式设计图纸名称：XXX建筑设计方案设计单位：XXX建筑设计院设计负责人：XXX设计时间：XXXX年XX月XX日一、设计目的和背景本项目为XXXX公司新建办公大楼设计方案，占地面积XXXX平方米，建筑总高度XXX米，地上XX层，地下XX层。
设计目的是为了满足公司办公和商务活动的需求，同时体现公司的企业形象和文化内涵。
二、设计原则1.遵循绿色环保理念，注重建筑节能和环保设施的设计；2.突出功能布局合理，提高空间利用率；3.注重建筑与周边环境的协调，打造与周围建筑风格统一的城市景观。
三、建筑总体规划1.建筑形态：大楼采用现代简约的设计风格，外立面采用玻璃幕墙和钢结构设计，整体造型简洁大方；2.功能分区：地上楼层主要布局为办公区、会议区和休闲区，地下楼层设置停车场和设备房等；3.空间布局：充分考虑员工办公环境的舒适性和工作效率，合理布局办公室和公共空间；4.景观设计：园区设置绿化带和休闲区，打造宜人的办公环境。
四、建筑主要部分设计1.办公部分：主要包括办公室、会议室、办公大厅等，办公室采用开放式布局，根据员工工作需要设置不同类型的办公桌和工作区域；2.公共区域：包括休息区、餐厅、咖啡厅等，为员工提供舒适的休息和交流空间；3.停车设施：地下层设有停车库，方便员工和客户停放车辆；4.设备房：设置设备房来保障建筑内部通风、供暖、通信等设施的运作。
五、建筑结构设计1.地基处理：进行地基勘测和处理，确保建筑结构安全稳固；2.结构形式：采用钢结构和钢筋混凝土结构相结合的方式，提高建筑整体的承载能力和抗震性；3.外墙设计：外墙采用玻璃幕墙和隔热材料设计，具有良好的保温和隔热效果；4.屋面设计：屋面设置防水隔热层，确保建筑在雨雪天气下的正常使用。
六、建筑装饰设计1.室内装饰：室内装饰采用简约现代的设计风格，色彩搭配和材料选择注重舒适性和实用性；2.室外装饰：室外装饰以绿植和景观设计为主，打造宜人的办公环境；3.灯光设计：建筑外墙和室内设置恰到好处的灯光设计，提升建筑整体的美观度和亮度。
图纸设计规范图纸设计规范是一套制定的标准和规则，用于指导和规范图纸的设计和绘制工作。
图纸设计规范的目的是确保图纸的质量和准确性，方便图纸的阅读和理解，提高工作效率和减少错误。
一、图纸设计规范的基本要求1.图纸设计应符合国家和行业的相关标准和规范，包括图样表示、尺寸标注、线型符号、比例关系等方面。
2.图纸的设计应准确、规范，不应有模糊、重叠、断线等现象。
3.图纸应可读性强、逻辑清晰，能够准确地传达设计意图。
4.图纸应具有一定的美观性，注重线条的流畅和比例的协调。
二、图纸设计规范的具体内容1.图纸的格式规范化图纸的大小、方向、边框、抬头、标记等应根据具体要求进行规范，确保图纸的一致性和统一性。
2.图样表示规范化图样应采用统一的符号和标注，能够清晰地表达设计意图，包括平面图、剖面图、立面图、装配图等。
3.尺寸标注规范化尺寸标注应准确、清晰，遵循相关标准和规范，标注线与尺寸之间的距离应合理，标注箭头应指向尺寸的部位。
4.线型符号规范化不同线型应有明确的定义和使用规定，如实线表示实物轮廓，虚线表示隐藏线，点划线表示中心线等。
5.比例关系规范化图纸上的比例应与实际尺寸相符，比例关系应统一，保证图纸的准确性和可靠性。
6.图纸的注释和说明图纸上的注释和说明应简洁明了，能够清楚地解释图纸的内容和细节，避免歧义和误解。
7.图纸的版本管理对于图纸的修改和更新，应进行版本控制和管理，确保每个版本的准确性和可追溯性。
三、图纸设计规范的应用1.图纸设计规范适用于各类工程设计和制造行业，包括建筑、机械、电气、化工等领域。
2.图纸设计规范可以应用于图纸的设计、校对、审核和发布等各个环节，以确保图纸的质量和准确性。
3.图纸设计规范也可以作为培训和教育的依据，对于图纸设计人员的专业能力提升和规范化进行指导和要求。
总之，图纸设计规范是保证图纸质量的基础，通过规范图纸的设计和绘制，能够提高工作效率，减少错误和纠正成本，提高设计师的专业水平和服务质量。
CAD工程图纸样式规定在工程领域中，CAD（计算机辅助设计）工程图纸是设计理念和技术要求的重要载体，是沟通设计意图、指导生产制造和施工安装的关键文件。
为了确保图纸的准确性、规范性和可读性，制定一套明确的CAD 工程图纸样式规定是至关重要的。
一、图纸幅面与格式1、图纸幅面应根据工程的规模和复杂程度选择合适的图纸幅面，常见的幅面有A0、A1、A2、A3 和 A4 等。
优先选用标准幅面，必要时可根据需要加长或加宽幅面，但应符合相关标准。
2、图框格式图框分为留装订边和不留装订边两种格式，根据实际情况选择。
图框线的粗细应根据图纸幅面大小和绘图比例确定。
3、标题栏标题栏应位于图纸的右下角，其内容应包括工程名称、项目名称、图纸名称、比例、绘图单位、绘图日期、审核人员等信息。
标题栏的格式和尺寸应统一规定，以保证图纸的规范性。
二、字体与字号1、字体优先使用标准字体，如宋体、仿宋体、黑体等。
同一套图纸中应使用相同的字体，避免使用过多字体造成混乱。
2、字号图纸中的文字字号应根据内容的重要性和图纸幅面大小进行选择。
一般来说，标题栏中的文字字号较大，注释和说明文字的字号较小。
3、字体高度字体高度应根据绘图比例进行调整，以保证打印出的图纸上文字清晰可读。
三、线条与线型1、线条类型常用的线条类型包括实线、虚线、点划线、双点划线等。
不同类型的线条应具有明确的含义和用途，如实线用于表示可见轮廓线，虚线用于表示不可见轮廓线等。
2、线条宽度线条宽度应根据图形的复杂程度和绘图比例进行选择。
一般来说，粗实线的宽度为 05mm 至 2mm，细实线的宽度为025mm 至 05mm。
3、线型比例线型比例应根据绘图比例进行调整，以保证线条在图纸上的显示效果符合要求。
四、图层管理1、图层设置根据图纸内容的不同，将图形元素分别放置在不同的图层中，如轮廓层、标注层、中心线层等。
为每个图层设置合适的颜色、线型和线宽，以便于区分和管理。
2、图层命名图层的命名应具有明确的含义，能够反映图层的内容和用途。
CAD图纸设计规范要求1.目的统一并规范CAD设计图纸格式要求。
2.适用范围襄阳公司所有CAD设计图纸。
3.规范要求图纸幅面和格式，按照GB/T14689-1993选用“基本幅面”。
●常用A1、A2、A3、A4图幅及格式如下（图中数量标注在右下角标题栏上方）：另附CAD图幅及格式。
●标题栏格式：●明细表格式：图层，按以下7个图层规定执行。
●“图层特性管理器”后面的“颜色控制”、“线型控制”、“线宽控制”均要求选择“ByLayer”。
●绘制点划线、双点划线、虚线时应正确选择“线型比例因子”（命令Lts），一般默认为“1”，可根据绘图比例适当缩放，以便能输出合适的线型。
文字样式：采用“工程字”样式，如下图注：使用大字体“”，高度“0”，宽度因子“1”，倾斜角度“0”。
标注样式：采用GB-35样式，如下图标注样式GB-35的具体设置如下注：上述设置除以下2种情况可根据实际设置外，其余均不得随意变动。
1、设置“调整”时，其中的“标注全局比例”数值，按下表设置，依此类推标题栏标注比例2:1 1:1 1:2 1:3 1:4 1:5 1:10 标注全局比例数值 1 2 3 4 5 10 2、设置“公差”时，如果无公差，则在上述图中在“方式”栏选择“无”；如果有公差，则按下图设置●选择“极限公差”时，其高度比例选择“”，精度可根据实际情况选择，也可在“消零”下面选择“后续”以消除小数点后边的“0”，上偏差或下偏差为“0”时应消除前面的正负号“+”、“－”。
●选择“对称”公差时，其高度比例选择“1”，精度可根据实际情况选择，也可在“消零”下面选择“后续”以消除小数点后边的“0”。
●公差的标注也可以根据AUTOCAD2010的功能采用双击尺寸数字而选择公差比例：按GB/T14690-1993选用★规定：1、CAD作图时机件和装配体的投影视图一定按照1：1的比例绘制，若图纸比例不为1：1，则在CAD中调整图框的大小，以适应所绘制视图的需要。
机械工程系毕业设计图纸CAD规范根据我系有关毕业设计旳规定，为统一毕业设计CAD图纸格式，规范毕业设计图纸图面，以便CAD文献旳打印输出，特制定本规范规定。
一、图层设置用LAYER命令按设定图层，赋予图层颜色、线型、线宽和其他需要设定旳参数。
表1 图层设置阐明：a. 0层一般不容许放任何东西，是做块用旳；b 不要在“定义点”（DEFPOINTS）层上画图，由于该层默认不打印；c 每个CAD文献中对层旳定义应当一致，否则出图时多张图纸拼接到一种文献里会有干扰；d 打印出图时线宽旳实现一般有两种措施：按颜色、按线宽。
若图层中线宽旳设置为“默认”（如表1）则打印时按照图形对象旳颜色设置不一样线宽出图；若图层中设置了详细旳线宽则可按线宽出图。
习惯在图层上设置线宽旳可按照下述措施设置：在机械图样上，图线一般只有两种宽度，分别称为粗线和细线，其宽度之比为2：1。
在一般状况下，粗线旳宽度采用0.5或0.7 mm，对应旳细线宽度采用0.25或0.35 mm。
机械工程旳CAD制图所使用旳字体，应按GB/T13362.4~13362.5中旳规定：字体旳号数（即字体高度h），其公称尺寸系列为：1.8，2.5，3.5，5，7，10，14，20mm；中文旳高度h不应不大于3.5mm，其字宽一般约为0.7h；数字、字母一般应以斜体输出，中文在输出时一般采用正体。
字体高度与图纸幅面之间旳选用关系参见表2，以防止出现打印后图面字体过大或者过小旳状况。
表2 字高与图幅旳关系表3 文字样式旳设置阐明：a 每个CAD文献中对文字样式旳定义和使用应当一致，否则多张图纸拼接到一种文献里出图时会有干扰；b 以A0图纸为例，尺寸文字和表格文字高度为5，有关文字如：标题栏中图名高度为10，“技术规定”和标题栏中单位名称高度为7；c 文字样式中旳字体文献应选用矢量字体（见表3），防止使用“仿宋_GB2312”这样旳填充字体。
建立一种名为“机械1”旳标注样式，详细设置如表4。
工程设计方案排版规范要求一、前言为了提高工程设计方案的质量和美观度，规范设计文件的排版格式，便于设计人员之间的交流和合作，特制定本规范。
本规范适用于各类工程设计方案的排版，包括文字、图纸、表格、图片等元素。
二、排版要求1. 纸张尺寸：采用A3纸张，即297mm×420mm。
2. 页边距：上边距25mm，下边距25mm，左边距25mm，右边距25mm。
3. 字体：采用宋体或黑体字体，字号为小四号。
4. 行间距：正文行间距为1.5倍行高。
5. 段落间距：段落之间空一行。
6. 页眉和页脚：页眉包含文档名称、页码等信息，页脚包含页码。
7. 标题格式：采用一级标题、二级标题、三级标题等格式，分别用黑体、楷体、宋体字体表示。
8. 列表：项目符号或编号列表应统一使用一种样式，且列表内文本对齐方式一致。
9. 图片和表格：图片和表格应清晰可见，四周应有适当空白，并标明序号和名称。
10. 尺寸单位和符号：尺寸单位统一使用国际单位制（SI），符号应符合国家标准。
11. 颜色：为了保证文档的可读性，避免使用过于鲜艳的颜色。
三、设计图纸排版要求1. 图纸尺寸：采用国家标准图纸尺寸，如A0、A1、A2、A3等。
2. 图纸边框：图纸四周应有10mm的空白边框。
3. 图纸标题：位于图纸顶部，包含图纸名称、编号、比例等信息。
4. 图纸元素：线条、符号、文字等应清晰可见，颜色统一。
5. 图纸标注：尺寸、文字、符号等标注应准确、规范，位于图纸上方或右侧。
6. 图纸编号：按照顺序编写图纸编号，如“1-1”、“1-2”等。
四、排版注意事项1. 设计人员应熟练掌握排版软件，如Word、Excel、AutoCAD等。
2. 排版过程中，应注意文本、图片、表格等元素的相互关联和一致性。
3. 设计文件应保持简洁、清晰、有序，避免冗余和杂乱无章。
4. 设计人员应定期检查排版效果，确保文档质量。
5. 设计文件完成后，应进行审查和审核，确保符合规范要求。
