MSP430LED灯闪烁控制程序

430单片机点亮LED实验报告一.安装实验软件IAR二．编写点亮LED灯程序1.使P1.0口LED灯会不停的闪烁着，程序#include <msp430x14x.h>typedef unsigned int uint;typedef unsigned char uchar;/*延时函数*/void Delay_Ms(uint x){uint i;while(x--)for(i=0;i<250;i++);}/*主函数*/int main( void ){WDTCTL = WDTPW + WDTHOLD;// Stop watchdog timer to prevent time out resetP2DIR|=BIT0;//定义P1口为输出while(1)//死循环{P2OUT^=BIT0;//P1.0口输出取反Delay_Ms(600);//稍作延时}}下载进去看到了P1.0口LED灯会不停的闪烁着。

2.实验目的让两盏灯交换闪烁程序#include"msp430g2553.h"void main(void) {void Blink_LED();WDTCTL=WDTPW+WDTHOLD; //关闭看门狗P1DIR=BIT6;P2DIR=BIT0;while(1){Blink_LED();}}void Blink_LED(){_delay_cycles(1000000); //控制第二个LED P1OUT^=BIT6;_delay_cycles(1000000); //控制第一个LEDP2OUT^=BIT0;}我编写这段程序的现象是一个灯先亮，另一个后亮，一个灯先灭，后一个再灭。

就是两个灯的状态没有做到相反。

后来我在我程序上做了一些改动。

#include"msp430g2553.h"void main(void) {void Blink_LED();WDTCTL=WDTPW+WDTHOLD; //关闭看门狗P1DIR=BIT6;P2DIR=BIT0;P1OUT |= BIT6;P2OUT &= ~BIT6;while(1){Blink_LED();}}void Blink_LED(){_delay_cycles(1000000); //控制第二个LEDP1OUT^=BIT6;P2OUT^=BIT0;}3．LED灯逆循环点亮程序#include <reg52.h>typedef unsigned char uint8; typedef unsigned int uint16; sbit ENLED1=P1^4;sbit ENLED2=P1^3;sbit ADDR0 =P1^0;sbit ADDR1 =P1^1;sbit ADDR2 =P1^2;main(){uint16 i;uint8 j;ENLED1=0; ENLED2=1;ADDR0=0; ADDR1=1; ADDR2=1; while(1){P0=~(80>>j++);for(i=1;i<20000;i++);if(j==8)j=0;}}我写好程序了可是运行的时候结果不对），之后继续修改程序while循环都没有对LED的串口做任何处理，把“P0=~(80>>j++); ”改成“P0=~(0x80>>j++); ”#include <reg52.h>typedef unsigned char uint8;typedef unsigned int uint16;sbit ENLED1=P1^4;sbit ENLED2=P1^3;sbit ADDR0 =P1^0;sbit ADDR1 =P1^1;sbit ADDR2 =P1^2;main(){uint16 i;uint8 j;ENLED1=0; ENLED2=1;ADDR0=0; ADDR1=1; ADDR2=1;while(1)P0=~(0x80>>j++); //P0=~(80>>j++);for(i=1;i<20000;i++);if(j==8){j=0;}}四．实验总结由于之前学过一段时间51单片机，所以有些东西比较清楚，但430和51一有很大不同，虽然内部结构很像，但430的寄存器的设置很麻烦，比如P1 P2口，那可真是麻烦得很，430这个IO口设置了如很多的功能，并且单独抽出了好几个设置的寄存器。

一、实验内容:1. MSP430单片机的复位中断和低功耗模式2. 中断方式的按键控制实现3. Lab8 按键中断方式控制led灯的亮灭4. Lab9 动动手,P4.1中断方式控制P4.6的LED二、实验步骤：Lab8 按键中断方式控制led灯的亮灭设置端口4.0为输入上拉电阻方式获取按键信号，端口4.5为输出方式，按键按下时开启一次中断，中断开启后修改4.5输出对应的LED灯状态，从而实现按键中断方式控制led 灯的亮灭。

实现代码：#include <msp430.h>int main(void){WDTCTL = WDTPW + WDTHOLD; // Stop watchdog timerP4DIR |= BIT5; // Set P4.5 to output directionP4REN |= BIT0; // Enable P2.6 internal resistanceP4OUT |= BIT0; // Set P2.6 as pull‐Up resistanceP4IES |= BIT0; // P4.0 Hi/Lo edgeP4IFG &= ~BIT0; // P4.0 IFG clearedP4IE |= BIT0; // P P4.0 interrupt enabled__bis_SR_register(LPM4_bits + GIE); // Enter LPM4 w/interrupt__no_operation(); // For debugger }#pragma vector=PORT4_VECTOR__interrupt void Port_4(void){P4OUT ^= BIT5; // P4.5 = toggleP4IFG &= ~BIT0; // P4.0 IFG cleared }思考题：1、Lab8和Lab2的执行结果有何不同？为什么？答：Lab2的结果是按下按键则灯灭，松开按键灯亮；Lab8是按下按键灯亮\灭，抬起按键不改变状态。

1.Led灯控制程序#include "msp430g2553.h"void main( void ){// Stop watchdog timer to prevent time out resetWDTCTL = WDTPW + WDTHOLD; //关闭看门狗//P1DIR = 0x41;//P1OUT = 0x41; //程序点亮led1//P1DIR |=BIT0+BIT6;//P1OUT |=BIT0+BIT6; //程序点亮led2P1DIR |=BIT0;P1OUT |=BIT0;P1DIR |=BIT6;P1OUT &=~BIT6;while(1){P1OUT ^=BIT0;P1OUT ^=BIT6;__delay_cycles(1000000);} //led交替亮，持续1s2.Led按键控制灯亮#include "msp430g2553.h"void main( void ){// Stop watchdog timer to prevent time out resetWDTCTL = WDTPW + WDTHOLD;//关闭看门狗P1DIR &=~BIT3;P1DIR |=BIT0;P1IES |=BIT3;P1IE |=BIT3;_EINT();_BIS_SR(LPM0_bits+GIE);}#pragma vector=PORT1_VECTOR__interrupt void PORT1_ISR(void){int i;char pushkey;pushkey=P1IFG&BIT3;//第三位中断标志位for(i=0;i<1000;i++)//短暂延时软件去抖if((P1IN&pushkey)==pushkey){P1IFG=0;//中断标志清零return;}if(P1IFG&BIT3)//判断按键是否按下{P1OUT^=BIT0;}P1IFG=0;return;}3.矩阵键盘和数码管程序#include <msp430g2553.h>#include"Key&Display.h"//unsigned char Receive(void);void main( void ){// Stop watchdog timer to prevent time out resetWDTCTL = WDTPW + WDTHOLD;Init_4lines_Mode();//初始化4线工作模式Send_Command(CH452_RESET);//CH452芯片内部复位Send_Command(KeyDisplay_ON);//允许显示驱动并启动键盘扫描//开中断，P2.0接CH452的DOUT引脚，当有键按下时，DOUT上产生由高到低的脉冲// P2SEL &= ~(BIT6+BIT7);P2IE|=BIT0;P2IES|=BIT0;P2IFG&=~BIT0;_EINT();while(1){}}//中断处理函数#pragma vector = PORT2_VECTOR//中断处理程序，接收到DOUT脉冲信号时，运行之__interrupt void Port2(void){unsigned char Keyvalue;Send_Command(CH452_GET_KEY);//单片机向CH452发送读取按键代码命令Keyvalue=Key_Read();// Keyvalue=Receive();switch(Keyvalue){case 0x40://按键K0按下{Send_Command( NDis1); //第1位数码管不显示//Send_Command(Dis10);Send_Command(Dis00);//第0位数码管显示0break;}case 0x41://按键K1按下{Send_Command( NDis1); //第1位数码管不显示//Send_Command(Dis10);Send_Command(Dis01);//第0位数码管显示1break;}case 0x42://按键K2按下{Send_Command( NDis1); //第1位数码管不显示//Send_Command(Dis10);Send_Command(Dis02);//第0位数码管显示2break;}case 0x43://按键K3按下{Send_Command( NDis1);//第1位数码管不显示//Send_Command(Dis10);Send_Command(Dis03);//第0位数码管显示3break;}case 0x48://按键K4按下{Send_Command( NDis1);//第1位数码管不显示//Send_Command(Dis10);Send_Command(Dis04);//第0位数码管显示4break;}case 0x49://按键K5按下{Send_Command( NDis1);//第1位数码管不显示//Send_Command(Dis10);Send_Command(Dis05);//第0位数码管显示5break;}case 0x4A://按键K6按下{Send_Command( NDis1);//第1位数码管不显示//Send_Command(Dis10);Send_Command(Dis06);//第0位数码管显示6break;}case 0x4B://按键K7按下{Send_Command( NDis1);//第1位数码管不显示//Send_Command(Dis10);Send_Command(Dis07);//第0位数码管显示7break;}case 0x50://按键K8按下{Send_Command( NDis1);//第1位数码管不显示//Send_Command(Dis10);Send_Command(Dis08);//第0位数码管显示8break;}case 0x51://按键K9按下{Send_Command( NDis1);//第1位数码管不显示//Send_Command(Dis10);Send_Command(Dis09);//第0位数码管显示9break;}case 0x52://按键K10按下{Send_Command(Dis00);//第0个数码管显示字符"0"Send_Command(Dis11);//第1个数码管显示字符"1"break;}case 0x53://按键K11按下{Send_Command(Dis01);//第0个数码管显示字符"1"Send_Command(Dis11);//第1个数码管显示字符"1"break;}case 0x58://按键K12按下{Send_Command(Dis02);//第0个数码管显示字符"2"Send_Command(Dis11);//第1个数码管显示字符"1"break;}case 0x59://按键K13按下{Send_Command(Dis03);//第0个数码管显示字符"3"Send_Command(Dis11);//第1个数码管显示字符"1"break;}case 0x5A://按键K14按下{Send_Command(Dis04);//第0个数码管显示字符"4"Send_Command(Dis11);//第1个数码管显示字符"1"break;}case 0x5B://按键K15按下{Send_Command(Dis05);//第0个数码管显示字符"5"Send_Command(Dis11);//第1个数码管显示字符"1"break;}default:break;}P2IFG&=~BIT0;}4.红灯0.2秒闪一次，绿灯0.8秒闪一次#include <msp430g2553.h>void main(void){WDTCTL = WDTPW + WDTHOLD; // Stop WDT BCSCTL1 &=~XTS; //配置时钟BCSCTL3 |=LFXT1S_2;IFG1 &=OFIFG;P1DIR |=BIT0+BIT6; // P1.0,P1.6 output P1OUT &=~BIT0; // P1.0,P1.6置0 P1OUT &=~BIT6;TACCR0 = 12000-1; //1秒定时，产生中断TACCR1 = 2400; //频率0.2*12000，定时0.2秒TACCR2 = 9600; //定时0.8秒TACTL = TASSEL_1 + MC_1+TAIE; // ACLK, 增计数模式TACCTL1 |=CCIE; // TACCR1中断使能TACCTL2 |=CCIE; // TACCR1中断使能_BIS_SR(LPM0_bits + GIE); // Enter LPM0 w/ interrupt}// Timer_A3 Interrupt Vector (TA0IV) handler#pragma vector=TIMER0_A1_VECTOR__interrupt void Timer_A(void){switch( TA0IV ){case 2: P1OUT ^= BIT0; // 捕获/比较寄存器TACCR1break;case 4: P1OUT ^= BIT6;break; // 捕获/比较寄存器TACCR2case 10: break; // 未使用，计数达到TACCRO时执行中断，即1秒执行一次}}5.PMW波控制led灯亮度#include "msp430g2553.h"void main( void ){// Stop watchdog timer to prevent time out resetWDTCTL = WDTPW + WDTHOLD;P1DIR |=BIT6; //方向寄存器P1SEL |=BIT6; //功能寄存器TACTL=TASSEL_2+MC_1+ID_0; //定时器A控制寄存器选择增计数模式TACCTL1 |=OUTMOD_3; //捕获/比较控制寄存器TACCR0=1000-1;TACCR1=10;_BIS_SR(CPUOFF);}。

MSP430单片机入门例程MSP430单片机是一款低功耗、高性能的16位单片机，广泛应用于各种嵌入式系统。

下面是一个简单的MSP430单片机入门例程，可以让大家初步了解MSP430单片机的基本使用方法。

所需材料：1、MSP430单片机开发板2、MSP430单片机编译器3、MSP430单片机调试器4、电脑和相关软件步骤：1、安装MSP430单片机编译器首先需要安装MSP430单片机的编译器，该编译器可以将C语言代码编译成MSP430单片机可以执行的机器码。

在安装编译器时，需要选择与您的单片机型号匹配的编译器。

2、编写程序下面是一个简单的MSP430单片机程序，可以让LED灯闪烁：c本文include <msp430.h>int main(void)本文P1DIR |= 0x01; //设置P1.0为输出while(1){P1OUT ^= 0x01; //反转P1.0的状态，LED闪烁__delay_cycles(); //延时一段时间，控制闪烁频率}本文上述程序中，首先定义了P1DIR寄存器，将P1.0设置为输出。

然后进入一个无限循环，在循环中反转P1.0的状态，使LED闪烁。

使用__delay_cycles()函数实现延时，控制LED闪烁频率。

3、编译程序使用MSP430单片机编译器将程序编译成机器码，生成可执行文件。

在编译时，需要注意选择正确的编译器选项和单片机型号。

4、调试程序使用MSP430单片机调试器将可执行文件下载到单片机中，并使用调试器进行调试。

在调试时，可以观察单片机的输出口状态和LED灯的闪烁情况，确保程序正常运行。

随着嵌入式系统的发展，MSP430单片机作为一种低功耗、高性能的微控制器，在各种应用领域中得到了广泛的应用。

为了更好地理解和应用MSP430单片机，我在学习过程中积累了一些经验，现在分享给大家。

MSP430单片机是一种超低功耗的微控制器，由德州仪器（Texas Instruments）推出。

msp430按键控制LED最基本程序按键篇经过一短时间的学习，下面，亲自动手编写一下程序吧。

程序的目的是：按下按键，控制LED的亮和灭。

短按键，则小灯亮1秒，然后灭; 长按键，小灯常亮。

首先，完成键盘的扫描程序。

第一点：如果是扫描，就要用到定时器。

我想设计定时器每隔IOms扫描一次按键。

定时器，我选用定时器A。

它的定时中断函数如下：函数名称：TimerA_ISR功能:定时器A 的中断服务函数参数：无返回值：无********************************************/ #pragma vector = TIMERAO_VECTOR __interrupt void TimerA_ISR(void) {GetKey() ;}上面这个定时中断函数的意思就是：每当定时时间到了以后，就调用GetKey() 函数一次。

GetKey() 函数就是扫描键盘按键的函数了。

在GetKey() 函数中，会根据按键类型(长按/ 短按)返回不同的数值。

根据返回的数值，做小灯亮法的操作。

那么，返回的这个值，我们需要保存在一个变量中，在这里定义一个变量ucharFlagLcd ; 来保存返回值。

这个变量在全局变量中定义，以保证它的作用域。

那么定时函数就变为#pragma vector = TIMERAO_VECTOR__interrupt void TimerA_ISR(void){FlagLcd =GetKey() ;}定时器中断的时间间隔，我在主函数中定义。

这样写：CCTLO = CCIE; // 使能CCR冲断CCRO = 4O; // 设定周期O.O1STACTL = TASSEL_1 + ID_3 + MC_1; //定时器A的时钟源选择ACLK增计数模式这样，定时器这块就算完工了。

那么，下面进行按键扫描程序。

按键的定义是这样的，根据我板子的按键原理图如下Pl +PlAPl 了这是一个矩阵键盘。

微机原理实验实验四定时中断的设计与应用一、实验目的1. 了解 MSP430 系列定时器 Timer_A 模块结构和功能；2. 掌握定时器 Timer_A 的工作原理和寄存器配置方法；3. 熟练掌握定时器 Timer_A 不同工作模式下的典型应用；4. 熟练掌握端口 P1 和 P2 复用功能应用；5. 熟练掌握定时器 Timer_A 定时中断功能的设计和应用。

二、实验内容1.※●为TA0配置时钟源及工作模式，控制LED1指示灯的定时亮灭，中间间隔1秒钟。

要求：TA0定时器分别配置工作在增计数模式和增/减计数模式下，采用ACLK作为其计数参考时钟，并启用TA0CCR0计数中断实现硬件定时中断。

(1)流程图（以增计数模式为例）(2) 源代码/***增计数模式***/#include <msp430.h>void main(){WDTCTL = WDTPW + WDTHOLD; // 停止看门狗定时器P1DIR |= BIT0; //设置P1.0输出P1OUT&=~BIT0; //初始化P1.0TA0CCR0 = 32768; // 定义中断计数周期1s,时钟频率为32.768MHZ,32768 / 32768 = 1sTA0CCTL0 = CCIE; // TA0CCR0捕获/比较中断寄存器中断使能TA0CTL = TASSEL_1 + MC_1 + TACLR; // TASSEL_1,ACLK时钟源MC_1,增计数模式__bis_SR_register (LPM0_bits + GIE); // 进入LPM0低功耗模式,开启总中断}//定时器中断#pragma vector = TIMER0_A0_VECTOR__interrupt void Timer_A(void) // 定时器中断触发,P1输出口异或,电平翻转{P1OUT ^= 0x01;}/*******增减计数模式*******/#include <msp430.h>void main(){WDTCTL = WDTPW + WDTHOLD; // 停止看门狗定时器P1DIR |= BIT0; //设置P1.0输出P1OUT&=~BIT0; //初始化P1.0TA0CCR0 = 16384; // 定义中断计数周期1sTA0CCTL0 = CCIE; // TA0CCR0捕获/比较中断寄存器中断使能TA0CTL = TASSEL_1 + MC_3 + TACLR; // TASSEL_1,ACLK时钟源MC_1,增减计数模式__bis_SR_register (LPM0_bits + GIE); // 进入LPM0低功耗模式,开启总中断}//定时器中断#pragma vector = TIMER0_A0_VECTOR__interrupt void TIMER0_A0_ISR (void) // 定时器中断触发,P1输出口异或,电平翻转{P1OUT ^= 0x01;}(3)实验现象程序运行后，P1.1口LED每隔1s闪烁一次。

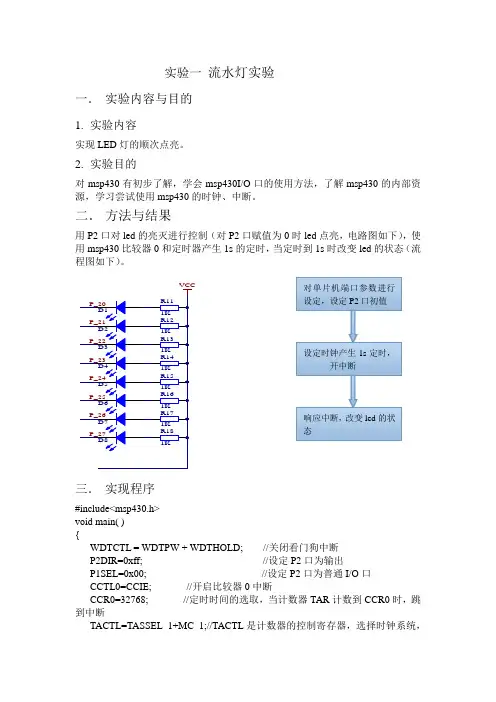

实验一 流水灯实验一． 实验内容与目的1. 实验内容实现LED 灯的顺次点亮。

2. 实验目的对msp430有初步了解，学会msp430I/O 口的使用方法，了解msp430的内部资源，学习尝试使用msp430的时钟、中断。

二． 方法与结果用P2口对led 的亮灭进行控制（对P2口赋值为0时led 点亮，电路图如下），使用msp430比较器0和定时器产生1s 的定时，当定时到1s 时改变led 的状态（流程图如下）。

D1D2D3D4D5D6D7D8VCCR111K R121K R131K R141K R151K R161K R171K R181K P_20P_21P_22P_23P_24P_25P_26P_27三． 实现程序#include<msp430.h>void main( ){WDTCTL = WDTPW + WDTHOLD; //关闭看门狗中断P2DIR=0xff; //设定P2口为输出P1SEL=0x00; //设定P2口为普通I/O 口CCTL0=CCIE; //开启比较器0中断CCR0=32768; //定时时间的选取，当计数器TAR 计数到CCR0时，跳到中断TACTL=TASSEL_1+MC_1;//TACTL 是计数器的控制寄存器，选择时钟系统，对单片机端口参数进行设定，设定P2口初值 设定时钟产生1s 定时，开中断 响应中断，改变led 的状态计数方式P2OUT=0xfe; //设定P2口初值_EINT(); //开启总中断LPM3; //进入低损耗模式}#pragma vector=TIMERA0_VECTOR__interrupt void timer() //中断程序{if(P2OUT==0x7f){P2OUT=0xfe;}else{P2OUT=P2OUT<<1;P2OUT=P2OUT|0x01; //位操作，改变led的状态}}四．流水灯实验总结①msp430的P1~P6口都可以用作I/O口，但msp430不能利用对I/O口直接赋值的方法控制I/O口的输出、接收I/O口的输入，而是利用相应的寄存器（PxOUT 和PxIN），对PxOUT赋值就完成了I/O口的输出，将PxIN的值赋给相应变量就完成了I/O口的输入。
