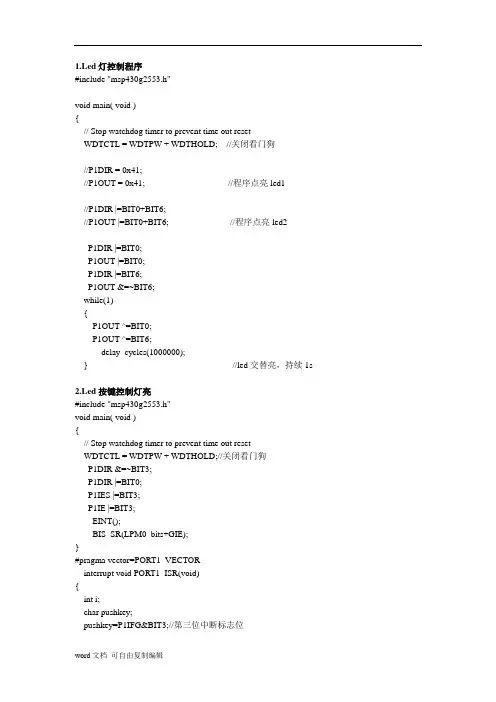

1.Led灯控制程序#include "msp430g2553.h"void main( void ){// Stop watchdog timer to prevent time out resetWDTCTL = WDTPW + WDTHOLD; //关闭看门狗//P1DIR = 0x41;//P1OUT = 0x41; //程序点亮led1//P1DIR |=BIT0+BIT6;//P1OUT |=BIT0+BIT6; //程序点亮led2P1DIR |=BIT0;P1OUT |=BIT0;P1DIR |=BIT6;P1OUT &=~BIT6;while(1){P1OUT ^=BIT0;P1OUT ^=BIT6;__delay_cycles(1000000);} //led交替亮，持续1s2.Led按键控制灯亮#include "msp430g2553.h"void main( void ){// Stop watchdog timer to prevent time out resetWDTCTL = WDTPW + WDTHOLD;//关闭看门狗P1DIR &=~BIT3;P1DIR |=BIT0;P1IES |=BIT3;P1IE |=BIT3;_EINT();_BIS_SR(LPM0_bits+GIE);}#pragma vector=PORT1_VECTOR__interrupt void PORT1_ISR(void){int i;char pushkey;pushkey=P1IFG&BIT3;//第三位中断标志位for(i=0;i<1000;i++)//短暂延时软件去抖if((P1IN&pushkey)==pushkey){P1IFG=0;//中断标志清零return;}if(P1IFG&BIT3)//判断按键是否按下{P1OUT^=BIT0;}P1IFG=0;return;}3.矩阵键盘和数码管程序#include <msp430g2553.h>#include"Key&Display.h"//unsigned char Receive(void);void main( void ){// Stop watchdog timer to prevent time out resetWDTCTL = WDTPW + WDTHOLD;Init_4lines_Mode();//初始化4线工作模式Send_Command(CH452_RESET);//CH452芯片内部复位Send_Command(KeyDisplay_ON);//允许显示驱动并启动键盘扫描//开中断，P2.0接CH452的DOUT引脚，当有键按下时，DOUT上产生由高到低的脉冲// P2SEL &= ~(BIT6+BIT7);P2IE|=BIT0;P2IES|=BIT0;P2IFG&=~BIT0;_EINT();while(1){}}//中断处理函数#pragma vector = PORT2_VECTOR//中断处理程序，接收到DOUT脉冲信号时，运行之__interrupt void Port2(void){unsigned char Keyvalue;Send_Command(CH452_GET_KEY);//单片机向CH452发送读取按键代码命令Keyvalue=Key_Read();// Keyvalue=Receive();switch(Keyvalue){case 0x40://按键K0按下{Send_Command( NDis1); //第1位数码管不显示//Send_Command(Dis10);Send_Command(Dis00);//第0位数码管显示0break;}case 0x41://按键K1按下{Send_Command( NDis1); //第1位数码管不显示//Send_Command(Dis10);Send_Command(Dis01);//第0位数码管显示1break;}case 0x42://按键K2按下{Send_Command( NDis1); //第1位数码管不显示//Send_Command(Dis10);Send_Command(Dis02);//第0位数码管显示2break;}case 0x43://按键K3按下{Send_Command( NDis1);//第1位数码管不显示//Send_Command(Dis10);Send_Command(Dis03);//第0位数码管显示3break;}case 0x48://按键K4按下{Send_Command( NDis1);//第1位数码管不显示//Send_Command(Dis10);Send_Command(Dis04);//第0位数码管显示4break;}case 0x49://按键K5按下{Send_Command( NDis1);//第1位数码管不显示//Send_Command(Dis10);Send_Command(Dis05);//第0位数码管显示5break;}case 0x4A://按键K6按下{Send_Command( NDis1);//第1位数码管不显示//Send_Command(Dis10);Send_Command(Dis06);//第0位数码管显示6break;}case 0x4B://按键K7按下{Send_Command( NDis1);//第1位数码管不显示//Send_Command(Dis10);Send_Command(Dis07);//第0位数码管显示7break;}case 0x50://按键K8按下{Send_Command( NDis1);//第1位数码管不显示//Send_Command(Dis10);Send_Command(Dis08);//第0位数码管显示8break;}case 0x51://按键K9按下{Send_Command( NDis1);//第1位数码管不显示//Send_Command(Dis10);Send_Command(Dis09);//第0位数码管显示9break;}case 0x52://按键K10按下{Send_Command(Dis00);//第0个数码管显示字符"0"Send_Command(Dis11);//第1个数码管显示字符"1"break;}case 0x53://按键K11按下{Send_Command(Dis01);//第0个数码管显示字符"1"Send_Command(Dis11);//第1个数码管显示字符"1"break;}case 0x58://按键K12按下{Send_Command(Dis02);//第0个数码管显示字符"2"Send_Command(Dis11);//第1个数码管显示字符"1"break;}case 0x59://按键K13按下{Send_Command(Dis03);//第0个数码管显示字符"3"Send_Command(Dis11);//第1个数码管显示字符"1"break;}case 0x5A://按键K14按下{Send_Command(Dis04);//第0个数码管显示字符"4"Send_Command(Dis11);//第1个数码管显示字符"1"break;}case 0x5B://按键K15按下{Send_Command(Dis05);//第0个数码管显示字符"5"Send_Command(Dis11);//第1个数码管显示字符"1"break;}default:break;}P2IFG&=~BIT0;}4.红灯0.2秒闪一次，绿灯0.8秒闪一次#include <msp430g2553.h>void main(void){WDTCTL = WDTPW + WDTHOLD; // Stop WDT BCSCTL1 &=~XTS; //配置时钟BCSCTL3 |=LFXT1S_2;IFG1 &=OFIFG;P1DIR |=BIT0+BIT6; // P1.0,P1.6 output P1OUT &=~BIT0; // P1.0,P1.6置0 P1OUT &=~BIT6;TACCR0 = 12000-1; //1秒定时，产生中断TACCR1 = 2400; //频率0.2*12000，定时0.2秒TACCR2 = 9600; //定时0.8秒TACTL = TASSEL_1 + MC_1+TAIE; // ACLK, 增计数模式TACCTL1 |=CCIE; // TACCR1中断使能TACCTL2 |=CCIE; // TACCR1中断使能_BIS_SR(LPM0_bits + GIE); // Enter LPM0 w/ interrupt}// Timer_A3 Interrupt Vector (TA0IV) handler#pragma vector=TIMER0_A1_VECTOR__interrupt void Timer_A(void){switch( TA0IV ){case 2: P1OUT ^= BIT0; // 捕获/比较寄存器TACCR1break;case 4: P1OUT ^= BIT6;break; // 捕获/比较寄存器TACCR2case 10: break; // 未使用，计数达到TACCRO时执行中断，即1秒执行一次}}5.PMW波控制led灯亮度#include "msp430g2553.h"void main( void ){// Stop watchdog timer to prevent time out resetWDTCTL = WDTPW + WDTHOLD;P1DIR |=BIT6; //方向寄存器P1SEL |=BIT6; //功能寄存器TACTL=TASSEL_2+MC_1+ID_0; //定时器A控制寄存器选择增计数模式TACCTL1 |=OUTMOD_3; //捕获/比较控制寄存器TACCR0=1000-1;TACCR1=10;_BIS_SR(CPUOFF);}。

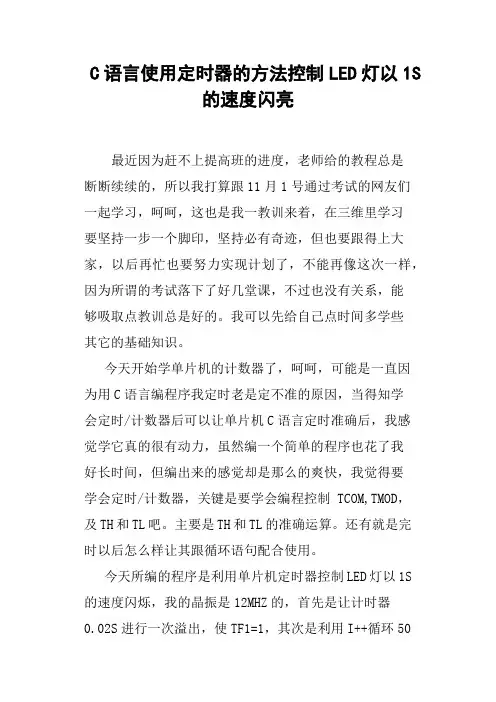

C语言使用定时器的方法控制LED灯以1S的速度闪亮最近因为赶不上提高班的进度，老师给的教程总是断断续续的，所以我打算跟11月1号通过考试的网友们一起学习，呵呵，这也是我一教训来着，在三维里学习要坚持一步一个脚印，坚持必有奇迹，但也要跟得上大家，以后再忙也要努力实现计划了，不能再像这次一样，因为所谓的考试落下了好几堂课，不过也没有关系，能够吸取点教训总是好的。
我可以先给自己点时间多学些其它的基础知识。
今天开始学单片机的计数器了，呵呵，可能是一直因为用C语言编程序我定时老是定不准的原因，当得知学会定时/计数器后可以让单片机C语言定时准确后，我感觉学它真的很有动力，虽然编一个简单的程序也花了我好长时间，但编出来的感觉却是那么的爽快，我觉得要学会定时/计数器，关键是要学会编程控制 TCOM,TMOD，及TH和TL吧。
主要是TH和TL的准确运算。
还有就是完时以后怎么样让其跟循环语句配合使用。
今天所编的程序是利用单片机定时器控制LED灯以1S 的速度闪烁，我的晶振是12MHZ的，首先是让计时器0.02S进行一次溢出，使TF1=1，其次是利用I++循环50次，加起来为1S。
程序如下： #include;sbit LED = P1^2;void main(){unsigned char i;TMOD |= 0x10;TMOD &= 0xdf;TH1 = 0xb1;TL1 = 0xdf;TCON |= 0x40;while(1){if(TF1==1){TF1 = 0;TH1 = 0xb1;TL1 = 0xdf;i++;if(i==50){i=0;LED=~LED;}}}}。

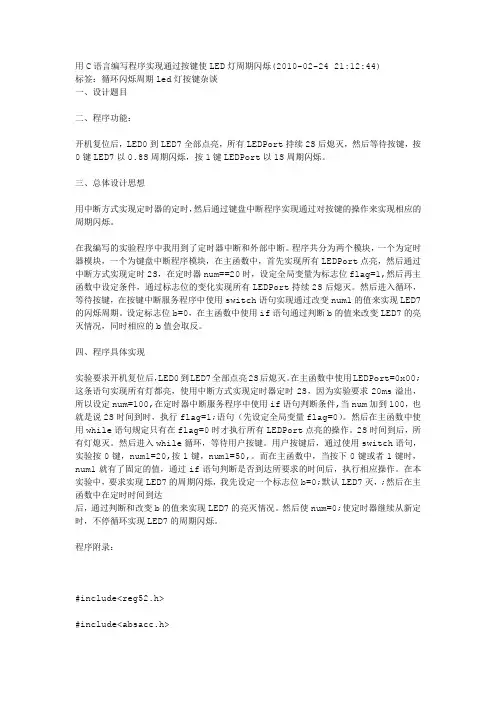

用C语言编写程序实现通过按键使LED灯周期闪烁(2010-02-24 21:12:44)标签：循环闪烁周期led灯按键杂谈一、设计题目二、程序功能：开机复位后，LED0到LED7全部点亮，所有LEDPort持续2S后熄灭，然后等待按键，按0键LED7以0.8S周期闪烁，按1键LEDPort以1S周期闪烁。
三、总体设计思想用中断方式实现定时器的定时，然后通过键盘中断程序实现通过对按键的操作来实现相应的周期闪烁。
在我编写的实验程序中我用到了定时器中断和外部中断。
程序共分为两个模块，一个为定时器模块，一个为键盘中断程序模块，在主函数中，首先实现所有LEDPort点亮，然后通过中断方式实现定时2S，在定时器num==20时，设定全局变量为标志位flag=1,然后再主函数中设定条件，通过标志位的变化实现所有LEDPort持续2S后熄灭。
然后进入循环，等待按键，在按键中断服务程序中使用switch语句实现通过改变num1的值来实现LED7的闪烁周期。
设定标志位b=0，在主函数中使用if语句通过判断b的值来改变LED7的亮灭情况，同时相应的b值会取反。
四、程序具体实现实验要求开机复位后，LED0到LED7全部点亮2S后熄灭。
在主函数中使用LEDPort=0x00;这条语句实现所有灯都亮，使用中断方式实现定时器定时2S，因为实验要求20ms溢出，所以设定num=100,在定时器中断服务程序中使用if语句判断条件,当num加到100，也就是说2S时间到时，执行flag=1;语句（先设定全局变量flag=0）。
然后在主函数中使用while语句规定只有在flag=0时才执行所有LEDPort点亮的操作。
2S时间到后，所有灯熄灭。
然后进入while循环，等待用户按键。
用户按键后，通过使用switch语句，实验按0键，num1=20,按1键，num1=50,。
而在主函数中，当按下0键或者1键时，num1就有了固定的值，通过if语句判断是否到达所要求的时间后，执行相应操作。

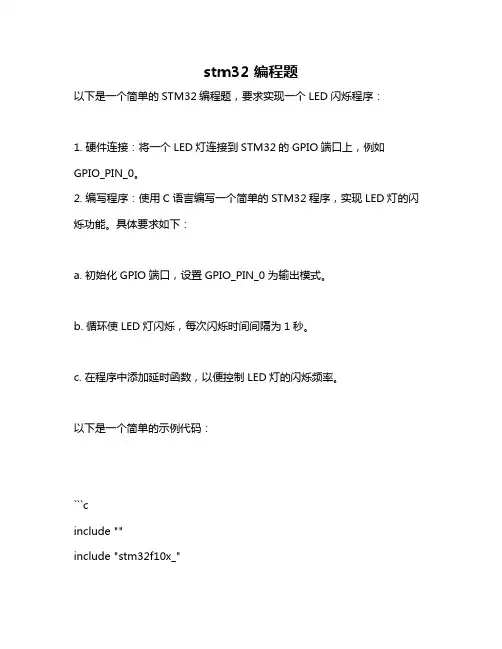

stm32 编程题以下是一个简单的STM32编程题，要求实现一个LED闪烁程序：1. 硬件连接：将一个LED灯连接到STM32的GPIO端口上，例如GPIO_PIN_0。
2. 编写程序：使用C语言编写一个简单的STM32程序，实现LED灯的闪烁功能。
具体要求如下：a. 初始化GPIO端口，设置GPIO_PIN_0为输出模式。
b. 循环使LED灯闪烁，每次闪烁时间间隔为1秒。
c. 在程序中添加延时函数，以便控制LED灯的闪烁频率。
以下是一个简单的示例代码：```cinclude ""include "stm32f10x_"include "stm32f10x_"include "stm32f10x_"void delay(uint32_t ms) {TIM3->CNT = 0;TIM3->ARR = ms;TIM3->CR1 = TIM_CR1_CEN;while (TIM3->CNT < ms);}int main(void) {// 初始化GPIO端口和时钟RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE); GPIO_InitTypeDef GPIO_InitStructure;GPIO__Pin = GPIO_Pin_0;GPIO__Mode = GPIO_Mode_Out_PP;GPIO__Speed = GPIO_Speed_50MHz;GPIO_Init(GPIOA, &GPIO_InitStructure);while (1) {// 点亮LED灯GPIOA->BSRR = GPIO_Pin_0;delay(500); // 延时500毫秒// 熄灭LED灯GPIOA->BSRR = (uint16_t) ~GPIO_Pin_0;delay(500); // 延时500毫秒}}```在这个示例代码中，我们使用TIM3定时器实现了一个简单的延时函数`delay()`，该函数接受一个参数ms，表示需要延时的毫秒数。

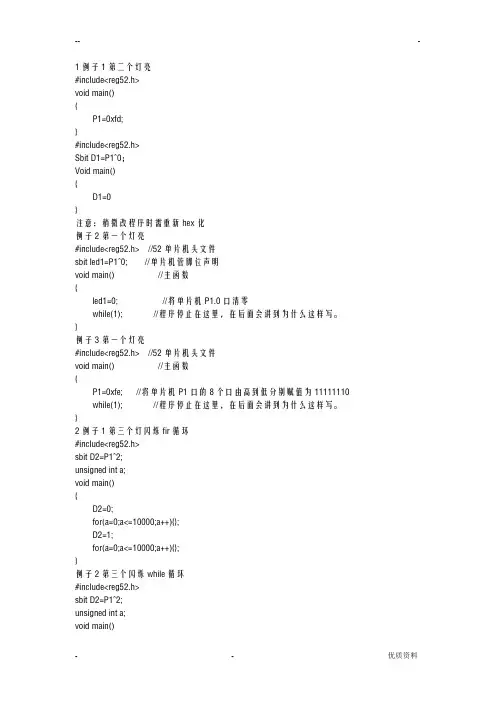

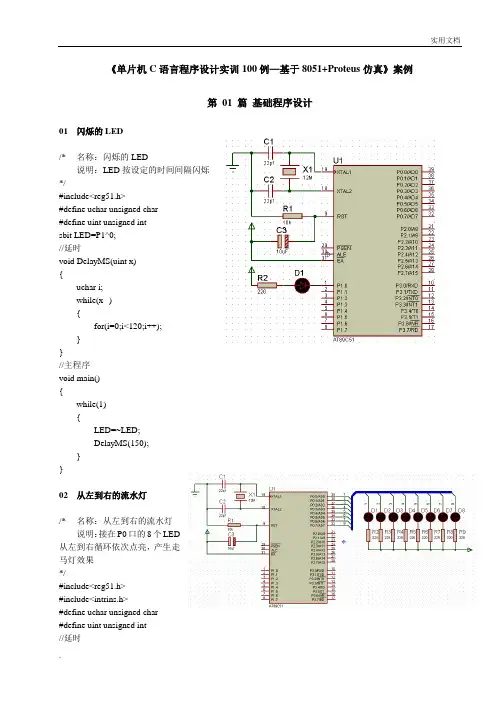

1例子1第二个灯亮#include<reg52.h>void main(){P1=0xfd;}#include<reg52.h>Sbit D1=P1^0；Void main(){D1=0}注意：稍微改程序时需重新hex化例子2第一个灯亮#include<reg52.h> //52单片机头文件sbit led1=P1^0; //单片机管脚位声明void main() //主函数{led1=0; //将单片机P1.0口清零while(1); //程序停止在这里，在后面会讲到为什么这样写。
}例子3第一个灯亮#include<reg52.h> //52单片机头文件void main() //主函数{P1=0xfe; //将单片机P1口的8个口由高到低分别赋值为11111110 while(1); //程序停止在这里，在后面会讲到为什么这样写。
}2例子1第三个灯闪烁fir循环#include<reg52.h>sbit D2=P1^2;unsigned int a;void main(){D2=0;for(a=0;a<=10000;a++){};D2=1;for(a=0;a<=10000;a++){};}例子2第三个闪烁while循环#include<reg52.h>sbit D2=P1^2;unsigned int a;void main(){a=5000;D2=0;while(a--);a=5000;D2=1;while(a--);}2.#include<reg52.h> //52单片机头文件sbit led1=P1^0; //单片机管脚位声明void main() //主函数{unsigned int i; //定义一个int型变量while(1){i=50000; //变量赋初值为50000led1=0; //点亮灯while(i--); //延时i=50000;led1=1; //熄灭灯while(i--);}}3例子1 3 5 7灯同时亮#include<reg52.h> //52单片机头文件sbit led1=P1^0; //单片机管脚位声明sbit led3=P1^2; //单片机管脚位声明sbit led5=P1^4; //单片机管脚位声明sbit led7=P1^6; //单片机管脚位声明void main() //主函数{led1=0; //将单片机P1.0口清零led3=0; //将单片机P1.2口清零led5=0; //将单片机P1.4口清零led7=0; //将单片机P1.6口清零while(1); //程序停止在这里，在后面会讲到为什么这样写。
