实验三：集料的筛析和级配试验一、实验目的测定粗集料(碎石、砾石、矿渣等)、细集料(天然砂、人工砂、石屑)、矿粉的颗粒组成，对沥青混合料及基层用粗、细集料必须采用水洗法试验。
二、试验原理集料中各组成颗粒的分级和搭配称为级配，级配通过筛分试验确定。
筛分试验就是将集料通过一系列规定筛孔尺寸的标准筛，测定出存留在各个筛上的集料质量，根据集料试样的质量与存留在各筛孔尺寸的集料质量，就可求得一系列与集料级配有关的参数分计筛余百分率、累计筛余百分率、通过百分率。
三、预习要求1、理解级配的概念，了解试验原理。
2、了解试验仪器的用法，掌握集料的筛分试验方法。
四、实验仪器1、试验筛：根据需要选用规定的标准筛。
2、摇筛机。
3、天平或台秤：粗集料要求感量不大于试样质量的0.1％；细集料要求称量1000g，感量不大于0.5g；矿粉要求感量不大于0.1g。
4、其它：盘子、铲子、毛刷、搪瓷盘、橡皮头研杵等。
5、烘箱：能控温在105℃±5℃。
五、实验内容（1）粗集料筛分试验试验准备：按规定将来料用分料器或四分法缩分至表3-1要求的试样所需量，风干后备用。
根据需要可按要求的集料最大粒径的筛孔尺寸过筛，除去超粒径部分颗粒后，再进行筛分。
表3-1筛分用的试样质量1、沥青混合料及基层用粗集料水洗法试验步骤1.1取一份试样，将试样置105℃±5℃烘箱中烘干至恒重，称取干燥集料试样的总质量(m3)，准确至0.1％。
注：恒重系指相邻两次称取间隔时间大于3h（通常不少于6h)的情况下，前后两次称量之差小于该项试验所要求的称量精密度。
下同。
1.2将试样置一洁净容器中，加入足够数量的洁净水，将集料全部淹没，但不得使用任何洗涤剂、分散剂或表面活性剂。
1.3用搅棒充分搅动集料，使集料表面洗涤干净他细粉悬浮在水中，但不得破碎集料或有集料从水中溅出。
1.4根据集料粒径大小选择组成一组套筛，其底部为0.075㎜标准筛，上部为2.36㎜或4.75㎜筛。

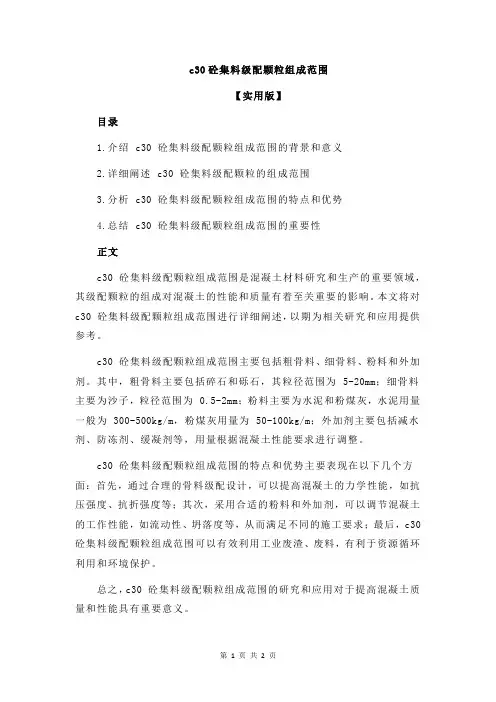

c30砼集料级配颗粒组成范围
【实用版】
目录
1.介绍 c30 砼集料级配颗粒组成范围的背景和意义
2.详细阐述 c30 砼集料级配颗粒的组成范围
3.分析 c30 砼集料级配颗粒组成范围的特点和优势
4.总结 c30 砼集料级配颗粒组成范围的重要性
正文
c30 砼集料级配颗粒组成范围是混凝土材料研究和生产的重要领域，其级配颗粒的组成对混凝土的性能和质量有着至关重要的影响。
本文将对c30 砼集料级配颗粒组成范围进行详细阐述，以期为相关研究和应用提供参考。
c30 砼集料级配颗粒组成范围主要包括粗骨料、细骨料、粉料和外加剂。
其中，粗骨料主要包括碎石和砾石，其粒径范围为 5-20mm；细骨料主要为沙子，粒径范围为 0.5-2mm；粉料主要为水泥和粉煤灰，水泥用量一般为 300-500kg/m，粉煤灰用量为 50-100kg/m；外加剂主要包括减水剂、防冻剂、缓凝剂等，用量根据混凝土性能要求进行调整。
c30 砼集料级配颗粒组成范围的特点和优势主要表现在以下几个方面：首先，通过合理的骨料级配设计，可以提高混凝土的力学性能，如抗压强度、抗折强度等；其次，采用合适的粉料和外加剂，可以调节混凝土的工作性能，如流动性、坍落度等，从而满足不同的施工要求；最后，c30 砼集料级配颗粒组成范围可以有效利用工业废渣、废料，有利于资源循环利用和环境保护。
总之，c30 砼集料级配颗粒组成范围的研究和应用对于提高混凝土质量和性能具有重要意义。
粗集料颗粒级配标准粗集料颗粒级配可是个很有趣又很重要的事儿呢。
一、啥是粗集料颗粒级配。
粗集料呀，就像是建筑世界里的大骨架成员。
那颗粒级配呢，简单说就是这些粗集料颗粒大小的搭配情况。
你想啊，如果都是特别大的颗粒堆在一起，中间就会有好多大空隙；要是都是特别小的颗粒呢，又不太稳固。
所以这个颗粒级配就是要找到一个完美的组合，让大颗粒、中颗粒和小颗粒相互配合，就像一群小伙伴手拉手把空间填满，这样才能让我们的建筑材料又结实又好用。
二、不同类型建筑的需求。
1. 道路工程。
在修马路的时候呀，粗集料的颗粒级配可讲究啦。
对于路面来说，需要承受车辆的压力、摩擦力，还有不同天气的考验。
如果粗集料颗粒级配不合适，那路面可能没几天就坑坑洼洼的了。
比如说，太粗的颗粒多了，路面就容易松散，车子一压就坏；太细的颗粒太多呢，又容易积水，下雨天就成了小水塘，车开过去就溅起一片水花，多讨厌呀。
所以啊，在道路工程里，粗集料的颗粒级配要能让路面既坚硬又平整，就像给汽车铺上了一条舒适又耐用的毯子。
2. 房屋建筑。
盖房子的时候，粗集料用在混凝土里。
这个时候的颗粒级配也超级关键。
要是不好，那房子的根基可就不稳啦。
想象一下，柱子里的粗集料颗粒级配乱了套，就像人的腿骨头长短不一，那房子还能稳稳地站着吗？肯定不行呀。
所以得有合适的粗集料颗粒级配，让房子坚固得像一座小山，不管刮大风还是下大雨，都能安安稳稳地保护住在里面的人。
三、标准的具体内容。
1. 连续级配。
这是一种很常见的级配类型呢。
在连续级配里，粗集料的颗粒从大到小，是连续分布的。
就像一家人按照年龄大小排队一样，一个挨着一个，没有特别大的间断。
这种级配的好处就是能让材料的空隙率比较小，整体比较密实。
就好比大家紧紧地抱在一起，不给外界的破坏力量留太多空间。
2. 间断级配。
间断级配就有点特别啦。
它不是连续的大小排列，而是中间缺少了某些粒径的颗粒。
这就像是一群小伙伴里，有几个年龄段的小伙伴没在队伍里。
这种级配在特定的情况下也有它的优势呢。

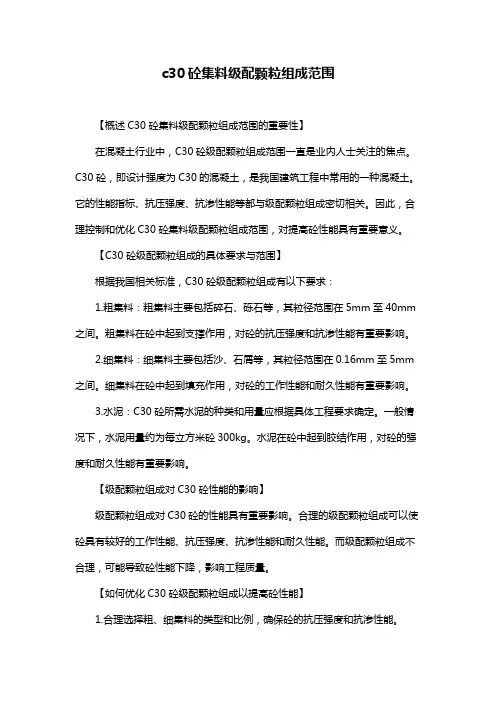

c30砼集料级配颗粒组成范围【概述C30砼集料级配颗粒组成范围的重要性】在混凝土行业中，C30砼级配颗粒组成范围一直是业内人士关注的焦点。
C30砼，即设计强度为C30的混凝土，是我国建筑工程中常用的一种混凝土。
它的性能指标、抗压强度、抗渗性能等都与级配颗粒组成密切相关。
因此，合理控制和优化C30砼集料级配颗粒组成范围，对提高砼性能具有重要意义。
【C30砼级配颗粒组成的具体要求与范围】根据我国相关标准，C30砼级配颗粒组成有以下要求：1.粗集料：粗集料主要包括碎石、砾石等，其粒径范围在5mm至40mm 之间。
粗集料在砼中起到支撑作用，对砼的抗压强度和抗渗性能有重要影响。
2.细集料：细集料主要包括沙、石屑等，其粒径范围在0.16mm至5mm 之间。
细集料在砼中起到填充作用，对砼的工作性能和耐久性能有重要影响。
3.水泥：C30砼所需水泥的种类和用量应根据具体工程要求确定。
一般情况下，水泥用量约为每立方米砼300kg。
水泥在砼中起到胶结作用，对砼的强度和耐久性能有重要影响。
【级配颗粒组成对C30砼性能的影响】级配颗粒组成对C30砼的性能具有重要影响。
合理的级配颗粒组成可以使砼具有较好的工作性能、抗压强度、抗渗性能和耐久性能。
而级配颗粒组成不合理，可能导致砼性能下降，影响工程质量。
【如何优化C30砼级配颗粒组成以提高砼性能】1.合理选择粗、细集料的类型和比例，确保砼的抗压强度和抗渗性能。
2.选用优质水泥，保证砼的强度和耐久性能。
3.根据工程实际情况，进行配合比设计，使砼具有较好的工作性能。
4.在施工过程中，严格控制拌合料的拌合时间和速度，确保砼的性能稳定。
【总结C30砼集料级配颗粒组成范围的重要性】总之，C30砼集料级配颗粒组成范围对于砼性能具有至关重要的影响。
只有掌握合理的级配颗粒组成，才能保证C30砼在工程中发挥出应有的性能。
粗集料筛分析检测方法发布日期：2011-08-21 浏览次数：280粗集料筛分析检测方法一、概述二、本方法按《普通混凝土用砂、石质量及检验方法标准》（JGJ52－2006）编制。
三、筛分析试验所用--粗集料筛分析检测方法一、概述二、本方法按《普通混凝土用砂、石质量及检验方法标准》（JGJ52－2006）编制。
三、筛分析试验所用设备应符合下列规定1. 试验筛—孔径为31.5、26.5、19.0、16.0、9.5、4.75.0和2.36mm的方孔筛，以及筛的底盘和盖各一只、其规格和质量要求应符合GB/T6003.2《金属穿孔板试验筛》的规定（筛框直径均为300mm）；2. 天平或案称—天平的称量5㎏，感量5g；称的称量20㎏，感量20g；3. 烘箱—能使温度控制在（105±5）℃；4. 浅盘。
四、试样制备应符合下列规定试验前，用四分法将样品缩分至略重于表3-7所规定的试样所需量，烘干或风干后备用。
表3-7 筛分所需试样的最少重量最大公称粒径（mm）10.0 16.0 20.0 25.0 31.5试样重量不少于（kg） 2.0 3.2 4.0 5.0 6.3五、筛分试验应按下列步骤进行1. 按表3-7的规定称取试样；2. 将试样按筛孔大小顺序过筛，当每号筛上筛余层的厚度大于试样的最大粒径值时，应将该号筛上的筛余分成两份，再次进行筛分，直至各筛每分钟的通过量不超过试样总量的0.1%；3. 注：当筛余颗粒的粒径大于20.0mm时，在筛分过程中，允许用手指拨动颗粒。
4. 称取各筛筛余的重量，精确至试样总重量的0.1%。
在筛上的所有分计筛余量和筛底剩余的总和与筛分前测定的试样总量相比，其相差不得超过1%。
六、筛分析试验结果应按下列步骤计算1. 由各筛上的筛余除以试样总量计算得出该号筛的分计筛余百分率（精确至0.1%）；2. 每号筛计算得出的分计筛余百分率与大于该筛筛号各筛的分计筛余百分率相加，计算得出其累计筛余百分率（精确至1%）；3. 根据各筛的累计筛余百分率，评定该试样的颗粒级配。

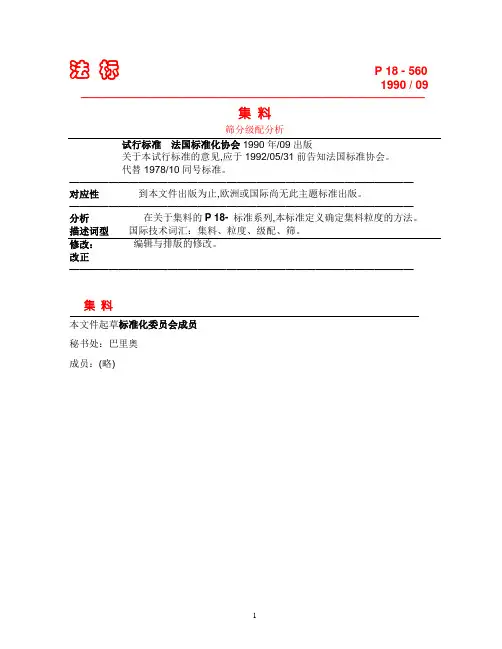

法标P 18 - 5601990 / 09 ——————————————————————————————集料筛分级配分析试行标准法国标准化协会1990年/09出版关于本试行标准的意见,应于1992/05/31前告知法国标准协会。
代替1978/10同号标准。
———————————————————————————————————对应性到本文件出版为止,欧洲或国际尚无此主题标准出版。
———————————————————————————————————分析在关于集料的P 18-标准系列,本标准定义确定集料粒度的方法。
描述词型国际技术词汇：集料、粒度、级配、筛。
修改：编辑与排版的修改。
改正———————————————————————————————————集料本文件起草标准化委员会成员秘书处：巴里奥成员：(略)目录1 目的2 应用范围3 编号4 概述4.1定义4.2试验原理5 仪器仪表5.1常用仪表5.2专用仪表6 试验样品的制备7 试验7.1用于粒度测量分析样品的干质量的确定7.2洗7.3筛7.4称8 结果的表示8.1计算8.2结果的表示8.3级配有效性9精度附件A附件B1 目的本标准的目的是确定粒度在0.063-80㎜间的集料的操作方法.2 应用范围本标准用于房屋、土建的天然或人工集料.3 参考文献NF P18 - 101 集料—词汇—定义—分类P18 - 553 集料—试验样品的制备NF X11 - 501 筛与筛分—检验筛的金属网和打孔钢板—开孔的额定尺寸NF X11 - 504 筛与筛分—检验筛的金属网与打孔钢板—技术要求与检验NF ISO 5725 统计应用—试验方法的忠实性—标准化试验方法可重复性与实验室间试验的可再现性的确定( 编号：X 06-041 )4概述4.1定义-- 粒度: 颗粒大小的分布-- 筛余物: 筛后剩余物-- 过筛料: 穿过筛的材料4.2试验原理试验是用系列筛将材料从大到小分为不同等级, 孔尺寸和筛数的选择是根据样品的性质与要求的精度.各种筛余物的质量或各种过筛物的尺寸都与材料初重成比例,得到的百分比是以数的形式或是以图的形式( 粒度测量曲线 )表示.5仪器仪表5.1常用仪器仪表--按P18-553标准规定的仪表--槽,刷--天平,量程要与称物相匹配, 且可进行各种称量, 精度0.1%--通风烘箱1050C ± 50C--洗涤装置5.2专用仪器仪表筛,孔符合NF X11 - 501标准,直径≥ 250㎜在本标准规定的检验筛中,一般使用集料分类的NF P18 -101标准筛的检验按NF X11 - 504的规定6 试验样品的制备样品应按P18 - 553标准规定制备.试验用样品的质量M应大于0.2 D, 其中M为㎏，D为㎜7 试验7.1用于粒度测量分析的样品的干质量的确定由于干燥会带来不便, 分析前先用含水率料: 因干燥后筛第一是需要时间, 第二是颗粒黏结. 实验室样品,一般准备2个.一个质量为M 1h , 确定级配样品的干质量, 另一个质量为M h , 进行级配。
细集料筛分试验一、目的和要求测定细集料(天然砂、人工砂、石屑)的颗粒级配及粗细程度。
对水泥混凝土用细集料可采用干筛法，如果需要也可采用水洗法筛分；对沥青混合料及基层用细集料必须用水洗法筛分。
注：当细集料中含有粗集料时，可参照此方法用水洗法筛分，但需特别注意保护标准筛筛面不遭损坏。
二、实验装置1.标准筛：孔径9.5mm、4.75mm、2.36mm、1.18mm、0.6mm、0.3mm、0.15mm和0.075mm。
图2-1 标准筛2.天平：称量1000g，感量不大于0.5g。
3.摇筛机图2-2 摇筛机4.烘箱：能控温在105℃±5℃。
5.其它：浅盘和硬、软毛刷等。
三、实验步骤1．试验准备根据样品中最大粒径的大小，选用适宜的标准筛.通常为9.5㎜筛(水泥混凝土用天然砂)或4.75㎜筛(沥青路面及基层用天然砂、石屑、机制砂等)筛除其中的超粒径材料然后将样品在潮湿状态下充分拌匀，用分料器法或四分法缩分至每份小少于550g的试样两份，在105℃±5℃的烘箱中烘干至恒重，冷却至室温后备用。
注：恒重系指相邻两次称量间隔时间大于3h(通常不少于6h)的情况下，前后两次称量之差小于该项试验所要求的称量精密度，下同。
2．干筛法试验a．准确称取烘干试样约500g(m1)，准确至0.5g，置于套筛的最上面一只，即4.75㎜筛上，将套筛装入摇筛机，摇筛约10min，然后取出套筛，再按筛孔大小顺序，从最大的筛号开始，在清洁的浅盘上逐个进行手筛，直到每分钟的筛出量不超过筛上剩余量的0.1%时为止，将筛出通过的颗粒并入下一号筛，和下一号筛中的试样一起过筛，以此顺序进行至各号筛全部筛完为止。
注：①试样如为特细砂时，试样质量可减少到100g 。
②如试样含泥量超过5％，不宜采用干筛法。
③无摇筛机时，可直接用手筛。
b ．称量各筛筛余试样的质量，精确至0.5g 。
所有各筛的分计筛余量和底盘中剩余量的总量与筛分前的试样总量，相差不得超过后者的1％。
粗集料筛分试验一、目的与适用范围测定粗集料（碎石、砾石、矿渣）的颗粒级配。
二、主要试验步骤1、用水洗法测定集料中小于0.075mm的细粉部分质量。
将集料倒入盛有水电容器中；根据集料粒径的大小选择组成一组套筛，将容器中的混合物倒入套筛；烘干筛后的集料，称其质量m2，准确至0.1％。
2、用干筛法测定粗集料各个粒级质量百分率。
称取质量为m0的试样烘干，用搪瓷盘做筛分，直至确定1min内通过筛孔的质量确实小于筛上残余量的1％。
称取每个筛上的筛余量，准确至总质量的0.1％。
各筛分计筛余量及筛底存量的总和与筛分前试样的中质量m0相比，其相差不超过0.5％。
三、计算P(0.075)=(m1-m2)*100/m1式中：P(0.075)--集料中小于0.075的含量（通过率），％m1--用于水洗的干燥集料中质量,gm2--集料水洗后的干燥质量，gPi=mi*[100-P(0.75)]/(m0*100)式中：Pi--各号筛上的分计筛余百分率，％m0--用于干筛的干燥集料总质量，gmi--各号筛上的分计筛余，gi--依次为0.15mm、0.3mm、0.6mm……至集料最大粒径粗集料表观密度和吸水率试验一、目的与适用范围本方法适用于测定碎石、砾石等各种粗集料的表观相对密度、表干相对密度、毛体积密度、表观密度、毛体积密度，以及粗集料的吸水率。
二、主要试验步骤1、挂好吊篮，将天平调零。
将试验移入天平，称其水中质量（Mw）。
2、取出集料，擦干表面水，马上称其表干质量（Mf）。
3、把集料烘干，称其烘干质量（Ma）三、计算γa＝Ma/(Ma-Mw)γs＝Mf/(Mf-Mw)γb＝Ma/(Mf-Mw)Wx=(Mf-Ma)*100/Ma式中：γa--集料的表观相对密度，无量纲γs--集料的表干相对密度，无量纲γb--集料的毛体积相对密度，无量纲Ma--集料的烘干质量，gMf--集料的表干质量，gMw--集料的水中质量，gWx--粗集料的吸水率，％，准确至0.01％ρa=γa*ρtρs=γs*ρtρb=γb*ρt式中：ρa--粗集料的表观密度，g/cm3ρs--粗集料的表干密度，g/cm3ρb--粗集料的毛体积密度，g/cm3四、精密度或允许差重复试验的精密度，对表现密度，表干密度，毛体积相对密度，两次结果相差不超过0.02，对吸水率不得超过0.2％。
集料的颗粒级配解释
集料的颗粒级配是指将集料按照不同粒径进行分类，并确定每个粒径级别中的集料含量的过程。
集料的颗粒级配是混凝土、沥青混凝土等工程材料设计和质量控制的重要参数。
集料的颗粒级配通常通过筛分实验来进行。
在筛分实验中，将一定质量的集料样品通过一系列不同孔径的筛网进行筛分，然后根据筛网上集料的质量和总质量计算出每个粒径级别中的集料含量。
集料的颗粒级配对混凝土的性能有着重要影响。
粗集料的级配直接影响混凝土的强度和耐久性，而细集料的级配则影响混凝土的工作性能和抗裂性能。
合理的颗粒级配可以提高混凝土的工作性能、强度和耐久性。
根据集料的颗粒级配结果，可以进行混凝土配合比设计。
在设计配合比时，需要根据工程要求和材料特性选择适当的粒径级别和集料含量，以满足混凝土的工作性能和强度要求。
同时，还可以通过调整集料的级配来改善混凝土的性能，如提高抗裂性能、减少收缩、改善耐久性等。
集料的颗粒级配还与沥青混凝土的性能密切相关。
沥青混凝土的级配对于路面的抗滑性、耐久性和噪音产生有着重要影响。
合理的颗粒级配可以提高沥青混凝土的抗滑性能，减少路面噪音，并延长路面的使用寿命。
集料的颗粒级配是工程材料设计和质量控制的重要参数，对混凝土和沥青混凝土的性能有着重要影响。
通过合理的颗粒级配设计，可以优化材料的工作性能、强度和耐久性，保证工程质量和使用寿命。
粗集料试验作业指导书编制：复核：批复：中铁十七局集团第一工程有限公司工程检测中心细集料试验作业指导书编制：复核：批复：中铁十七局集团第一工程有限公司工程检测中心级配碎石试验作业指导书编制：复核：批复：中铁十七局集团第一工程有限公司工程检测中心目录1技术指标及要求 (1)1.1混凝土用粗集料 (1)1.2路面基层用集料（水泥稳定粒料） (3)1.3沥青混合料用粗集料 (4)2主要参数试验细则 (7)2.1粗集料筛分试验 (7)2.2含泥量及泥块含量试验 (10)2.3粗集料密度及吸水率试验(网篮法) (12)2.4粗集料堆积密度及空隙率试验 (15)2.5针片状颗粒含量(规准仪法) (19)2.6针片状颗粒含量试验(游标卡尺法) (20)2.7粗集料压碎值试验 (21)2.8粗集料磨耗试验（洛杉矶法） (22)2.9粗集料对沥青粘附性试验 (24)2.10粗集料含水率快速试验（酒精燃烧法） (25)2.11粗集料有机物含量 (26)2.12粗集料硫化物和硫酸盐含量 (27)2.13粗集料坚固性 (29)2.14粗集料岩石抗压强度 (31)2.15碱集料反应 (32)2.16粗集料冲击值试验 (33)2.17粗集料磨光值试验 (35)2.18粗集料超逊径颗粒含量试验 (38)2.19粗集料抑制碱骨料反应有效性试验 (39)公路工程用粗集料试验1技术指标及要求1.1混凝土用粗集料1．颗粒级配粗集料应按最大公称粒径的不同,采用2～4个粒级的集料进行掺配,并应符合表4-1的要求。
粗集料颗粒级配范围表1-12．主要技术指标(1)桥涵隧道结构混凝土用粗集料技术指标应符合表1-2规定。
碎石或卵石主要技术要求(JTG/T F050—2011)表1-2粗集料主要技术指标(JTG F30—2003)表1-31.2路面基层用集料（水泥稳定粒料）1.颗粒级配用于底基层的碎石最大粒径为37.5mm，用于基层的碎石最大粒径为31.5mm，碎石颗粒应接近立方体；细集料质地应坚硬、耐久、洁净，并具有良好级配，其合成级配应符合设计要求，一般参见表1-4的要求。
