桥式起重机车轮啃轨故障的分析及修理方法桥式起重机是一种常用的起重设备，用于搬运和吊装重物。
由于长期使用和工作环境等原因，桥式起重机的车轮可能会出现啃轨故障，导致起重机不能正常行走。
本文将对桥式起重机车轮啃轨故障进行分析，并提出相应的修理方法。
一、故障分析1.车轮啃轨原因分析：（1）轮轨匹配不合理：车辆负载过大，超出了轮轨的承载能力，导致车轮啃轨。
（2）轨道偏斜：轨道的安装不平整，或者在使用过程中由于车轮偏移或震动等因素，使得轨道发生偏斜，导致车轮啃轨。
（3）车轮磨损：车轮长期使用，磨损严重，无法与轨道保持良好的接触，造成车轮啃轨。
2.车轮啃轨故障的表现：（1）车轮和轨道产生共振现象，发出异常声音。
（2）车辆行驶不稳定，左右晃动明显。
（3）车轮与轨道摩擦过大，可能损坏轮轨甚至造成起重机翻车。
二、修理方法1.车轮修理方法：（1）检查车轮磨损情况，如果车轮磨损严重，需要更换新的车轮。
（2）对于磨损较轻的车轮，可以通过磨削车轮轮面，恢复车轮的原有形状和尺寸。
（3）对于轮轨匹配不合理造成的啃轨问题，可以采用车轮加宽、加厚或更换容量更大的车轮解决。
2.轨道修理方法：（1）检查轨道的安装情况，确保轨道平整、牢固。
（2）如发现轨道偏斜，可以采用调整轨道位置或加装垫片的方式进行修复。
（3）对于老化或严重损坏的轨道，需要更换新的轨道。
3.预防措施：（1）定期检查车轮和轨道的磨损情况，及时更换磨损严重的部件。
（2）调整车轮间距，保证车轮与轨道的匹配度。
（3）加强轨道的维护保养工作，确保轨道平整、清洁。
总结：桥式起重机车轮啃轨故障对起重机的正常行走起到很大的影响，并且可能带来严重的安全隐患。
对于车轮啃轨故障，应该及时进行分析，并采取相应的修理方法。
通过定期检查和维护工作，可以预防车轮啃轨故障的发生，确保起重机的安全和正常运行。
桥式起重机啃轨原因分析及解决方式起重机是一种常用设备，不仅在陆地上我们可以见到各种类型的起重机，被广泛应用于冶金、矿山、机械制造加工等行业。
随着企业的使用频率越来越高，在正常使用保养中, 桥式起重机会经常出现啃轨的现象。
下文我们将对这一现象进行分析。
1啃轨的定义啃轨是指在起重机大车或小车运行过程中，大车或者小车的车轮轮缘与轨道侧面应该保持一定间隙,但由于车轮轮缘与轨道侧面接触产生水平侧向推力，引起轮缘与轨道的摩擦及磨损,通常称为啃轨。
2啃轨的危害①。
降低车轮的使用寿命由于起重机的车轮的材料一般是使用铸钢，经过淬火等工序之后，一般可以使用10年以上。
但是由于啃轨的原因，车轮的寿命会大大减小，这会严重影响生产安全和生产效率.②.磨损轨道啃轨情况的发生，车轮和轨道由于是刚性接触,会在一定程度上加剧轨道的磨损，随着磨损量的增大，起重机大小车的稳定性减小，严重影响安全。
③.脱轨危险当车轮或轨道磨损严重时，车轮可能会爬到轨道顶面，致使大车或小车脱轨，引发安全事故。
④影响厂房的结构用于起重机啃轨时会发出噪声、引起震动，而且起重机运行时会产生水平侧向力，使起重机产生不正常的振动，从而是厂房建构产生振动,受到一定程度的损害。
3啃轨的判定及表现形式①.在起重机轨道的侧面有很明显摩擦很光亮的平面，导轨上有很锋利的棱角,轨道顶面有雪白色的亮斑.②。
桥式起重机行驶时，轮缘与轨道之间的间隙有明显的变大或者变小现象。
③.桥式起重机在运行中,车体产生歪斜，车轮走偏.④.大车运行时会产生刺耳啃轨声，啃轨严重时,大车不仅会产生刺耳的噪声,而且会引起大车轻微的跳动，这也就是我们通常说的爬轨现象。
4 啃轨原因分析引起起重机啃轨的原因很多，但主要原因有这两个方面：一是轨道变形;二是起重机工业制造技术上存在缺陷以及安装者安装能力及技术不足。
引起轨道形变的原因有以下几个方面：①。
由于起重机的大车和小车经常在轨道上来回行走, 轨道上承受的这种压力在外部表现为间歇性的，而在轨道内的应力表现形式为交变应力, 这来来回回反复的作用，就会使轨道产生变形或位移.②。

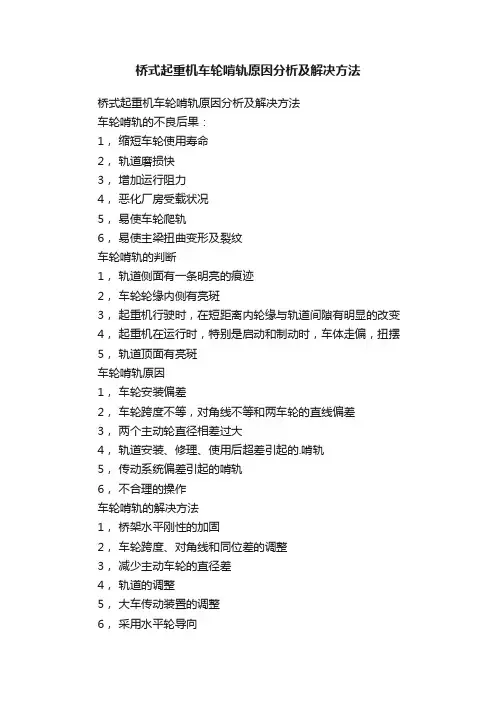

桥式起重机车轮啃轨原因分析及解决方法
桥式起重机车轮啃轨原因分析及解决方法
车轮啃轨的不良后果：
1，缩短车轮使用寿命
2，轨道磨损快
3，增加运行阻力
4，恶化厂房受载状况
5，易使车轮爬轨
6，易使主梁扭曲变形及裂纹
车轮啃轨的判断
1，轨道侧面有一条明亮的痕迹
2，车轮轮缘内侧有亮斑
3，起重机行驶时，在短距离内轮缘与轨道间隙有明显的改变4，起重机在运行时，特别是启动和制动时，车体走偏，扭摆5，轨道顶面有亮斑
车轮啃轨原因
1，车轮安装偏差
2，车轮跨度不等，对角线不等和两车轮的直线偏差
3，两个主动轮直径相差过大
4，轨道安装、修理、使用后超差引起的.啃轨
5，传动系统偏差引起的啃轨
6，不合理的操作
车轮啃轨的解决方法
1，桥架水平刚性的加固
2，车轮跨度、对角线和同位差的调整
3，减少主动车轮的直径差
4，轨道的调整
5，大车传动装置的调整
6，采用水平轮导向
7，采用石墨润滑
8，采用涂油器解决车轮啃轨。
桥式起重机啃轨的综合分析与解决措施一、前言桥式起重机俗称“行车”、“天车”，被广泛应用于工业企业、港口车站、仓库料场、水电站、冶金制造等行业。
以电炉炼钢生产为例，废钢的兑料、钢水的吊运、电炉炼钢设备的安装与维修都是由行车来完成的，所以行车的正常运行是生产进行的唯一保障。
“啃轨”又称啃道、咬道，是天车在运行过程中极其常见的现象。
所谓啃轨是指行车的大车或小车在运行过程中车轮轮缘与轨道侧面严重挤压，产生侧向推力，并引起轮缘与轨道的摩擦及磨损的现象。
二、啃轨现象的判断方法天车正常运行时，轮缘与轨道侧面之间是保持一定的间隙（20～30mm），啃轨是轮缘与轨道相对歪斜运行到一定程度后产生的结果，同时也是车体走斜的过程。
检查行车是否啃轨，可以根据以下现象进行判断：1、行车啃轨，轨道侧面经常会出现一条明亮的痕迹，严重时轨道一侧存在台阶。
2、行车车轮的内侧有明显的磨损痕迹，并会伴有毛刺及铁屑。
3、行车在行走的过程中会发出嘶嘶的声音，并伴随着钢轨左右扭摆。
4、行车在行走过程中，尤其是启动与制动时车体是否存在跑偏与扭摆。
5、行车在行驶时，在短距离内轮缘与轨道间隙有明显变化。
三、啃轨对设备与生产的影响1、加剧行车轨道磨损行车啃轨运行会导致轨道磨损成台阶状，当支撑车轮的轨道翼缘宽度磨损量达到原尺寸的5%时，便给与报废，大大减小了轨道的使用寿命。
2、缩短车轮组的使用寿命如果车轮组安装与使用正常，经过淬火与调质处理的车轮其使用寿命约为10年左右。
而啃轨严重的车轮，其使用寿命只有1到2年，甚至几个月的时间。
3、增加传动机构的运行阻力测验表明，当天车在严重啃轨的条件下运行时，其传动机构所受到的运行阻力比正常运行时增大 1.5～3.5倍。
由于运行阻力增加，使驱动电机与传动机构超载运转，严重时会烧坏电机，扭断传动轴。
4、损坏厂房结构行车啃轨必然产生水平侧向力，这种侧向力将直接导致轨道横向位移，造成轨道紧固螺栓松动。
同时由于啃轨，天车在运行过程中，产生不正常的振动，将不同程度的损坏厂房结构。
桥式起重机啃轨原因分析及解决方法李云(广州市特种机电设备检测研究院)啃轨的现象桥式起重机啃轨的现象是指桥式起重机大车或小车在运行过程中轮缘与轨道侧面严重挤压，产生侧向推力，并起轮缘与轨道的摩擦及磨损通常称为啃轨。
正常运行时轮缘与轨道侧面之间是保持一定的间隙，啃轨是轮缘与轨道相对歪斜运行到一定程度后产生的结果。
啃轨的现象表现形式有多种：单轮啃轨、多轮啃轨、同侧啃轨、异侧啃轨，有时甚至运行方向不同，啃轨的形式也不同。
桥式起重机啃轨的会造成许多危害：(1)使车轮、轨道磨损，缩短其使用寿命。
(2)增加运行阻力、影响减速器运转、电机负荷增大，甚至出现烧电机、断传动轴，轴承损坏,断齿现象。
(3)引起桥式起重机产生振动、冲击，使主梁、端梁、轨道等连接部位松动、断裂、开焊、整机结构产生变形。
(4)严重时，会使负荷摆动过大、产生脱轨，发生人身或设备安全事故。
2啃轨的原因分析造成桥式起重机啃轨的原因有多种：有金属结构的，有传动机构的，轨道问题引起的、车轮问题或其他原因引起的。
2．1金属结构的原因(1)主梁变形。
最常见的变形是拱度减少。
除设计和制造工艺影响外，不合理的使用、吊运、存放、安装和修理、高温工作环境都会引起主梁拱度减少，当两根主粱拱度减少到某个程度且相差较大时，就会产生小车啃轨；另外，主梁旁弯也会引起小车啃轨，主梁下挠，对主梁不正当气割或焊接，起重机运行的水平惯性力都可能使到主梁旁弯，主梁旁弯到一定程度时，就会造成小车夹轨而产生啃轨。
(2)端梁变形。
主梁变形、对端梁不正当气割或焊接等会使到端梁变形，造成大车车轮歪斜，产生啃轨。
(3)对角线超差变形。
由主梁、端梁组成的桁架结构因制造缺陷如：主梁与端梁不垂直、与同跨起重机发生碰撞等原因会由矩形变成平行四边形。
从而使驱动轮与被动轮不能在同一直线上运动，产生啃轨。
2．2传动机构的原因(1)电气传动不同步。
分别驱动时电机磁极不同、转子回路所串电阻的阻值偏差太大造成两边电机转速差异大，左右两侧的运行速度不一，车体走斜产生啃轨。
起重机啃轨原因分析及现场排查解决方案王纯兵桥、门式起重机啃轨是指设备在运行过程中，两侧车轮轮缘与承载轨道的侧边产生挤压和摩擦，造成轨道或车轮轮缘损坏，严重时甚至使不能行走通过的现象。
具体表现为：1．产生同向单侧接触，类似于弧形轨道起重机设备的转弯导向功能，通常因不影响使用，不需要进行处理，仅需要观察其磨损情况。
2．产生异向单侧同时接触，甚至影响设备正常行走，这是典型的啃轨现象，必须及时排查，消除隐患，避免轨道基础或设备造成损坏。
一、根据桥、门机制造安装过程质量控制要求，分析产生啃轨的原因有以下多种因素：1．轨道安装不平，同一截面高差太多，行走时设备向轨面较低的一侧滑动；2．轨道垫板存在间隙，导致不受载时轨道是平的，受载后，轨道就凹下去或拱起来的现象，表现为固定轨道的螺栓产生松动。
3．设备两侧自身重量不均衡，或经常在单侧从事起吊作业，；4．两侧行走车轮直径加工精度超差，或两侧电动机转速不匹配，制动时间不同步导致两侧行走距离不一致，斜向行走；5．小车轨道顶部形成的（在小车基距范围内）局部平面度、或小车行走车轮超差，致使小车行走到此区域时个别车轮不能与轨道面接触，如果是从动轮则不转动，如果是主动轮则在高速档时靠惯性能通过，低速档时出现侧向偏移，不能通过该区域现象；6．同一轴线上的车轮水平偏斜超差，或是水平偏斜同向，产生类似“转弯”现象，设备不能直线行走，向前运行时，车轮啃轨道的一侧，返回时同一车轮又啃轨道的另一侧；7．同一端梁上的车轮同位差、平行度超差，或轨道直线度超差，致使其累积误差大于车轮轮缘与轨道之间的间隙，产生“挤死”现象；8．结构刚度不够，导致车轮相对位置在受载荷较大时发生变化而啃轨。
二、根据不同的产生原因，谨提出以下现场排查方案供参考，也有可能是多种因素同时存在，实际处理时必须要分析出啃轨的原因，以便对症下药。
1．用水准仪检查轨道水平，间距2000取点，排除轨道水平问题解决方案：增加轨道垫板；2．跟车检查轨道压板螺栓情况，排除垫板存在间隙。

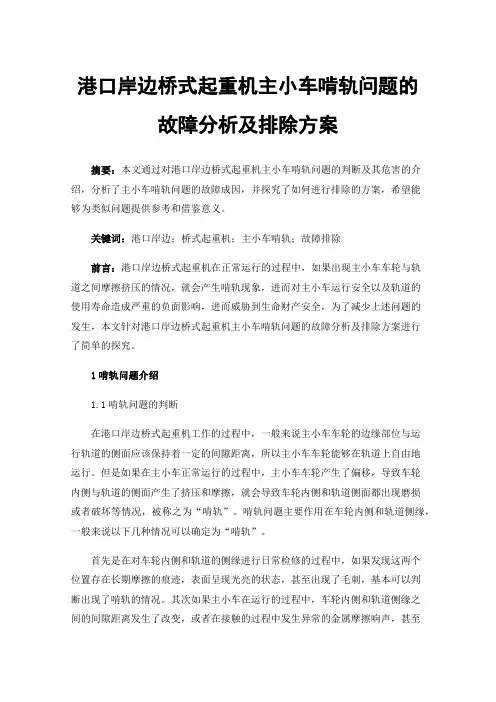

港口岸边桥式起重机主小车啃轨问题的故障分析及排除方案摘要：本文通过对港口岸边桥式起重机主小车啃轨问题的判断及其危害的介绍，分析了主小车啃轨问题的故障成因，并探究了如何进行排除的方案，希望能够为类似问题提供参考和借鉴意义。
关键词：港口岸边；桥式起重机；主小车啃轨；故障排除前言：港口岸边桥式起重机在正常运行的过程中，如果出现主小车车轮与轨道之间摩擦挤压的情况，就会产生啃轨现象，进而对主小车运行安全以及轨道的使用寿命造成严重的负面影响，进而威胁到生命财产安全，为了减少上述问题的发生，本文针对港口岸边桥式起重机主小车啃轨问题的故障分析及排除方案进行了简单的探究。
1啃轨问题介绍1.1啃轨问题的判断在港口岸边桥式起重机工作的过程中，一般来说主小车车轮的边缘部位与运行轨道的侧面应该保持着一定的间隙距离，所以主小车车轮能够在轨道上自由地运行。
但是如果在主小车正常运行的过程中，主小车车轮产生了偏移，导致车轮内侧与轨道的侧面产生了挤压和摩擦，就会导致车轮内侧和轨道侧面都出现磨损或者破坏等情况，被称之为“啃轨”。
啃轨问题主要作用在车轮内侧和轨道侧缘，一般来说以下几种情况可以确定为“啃轨”。
首先是在对车轮内侧和轨道的侧缘进行日常检修的过程中，如果发现这两个位置存在长期摩擦的痕迹，表面呈现光亮的状态，甚至出现了毛刺，基本可以判断出现了啃轨的情况。
其次如果主小车在运行的过程中，车轮内侧和轨道侧缘之间的间隙距离发生了改变，或者在接触的过程中发生异常的金属摩擦响声，甚至是尖锐的响声时，就可以判断为啃轨。
另外如果承轨梁漏水孔附近中出现了可以明确判断为摩擦掉落出现的铁屑，或者主小车运行过程中的阻力加大，电机出现过热的情况，也可以判断为啃轨问题[1]。
1.2啃轨问题的危害如果在主小车运行的过程中，主小车车轮内侧和轨道侧缘由于种种原因出现了摩擦和挤压的现象，比如单组台车啃轨、海侧啃轨以及最常见的车轮啃轨等情况，会造成极大的危害。
首先啃轨问题的发生，会导致主小车车轮出现磨损的情况，而且会影响到轨道的质量，进而缩短主小车和轨道的使用寿命和工作效果，而且在啃轨问题发生得比较严重的时候，会导致岸桥发生抖动，甚至导致主小车脱轨，严重威胁到生命财产安全。
浅谈桥式起重机啃轨的处理对策1. 引言1.1 桥式起重机啃轨问题的产生桥式起重机啃轨问题的产生主要是由于桥式起重机在工作时，载重过大或者行驶速度过快造成重载冲击，导致轮胎轧辗轨轮，进而啃轨。
长期使用及工作环境恶劣也是啃轨问题的重要原因之一。
桥式起重机在使用过程中，如果没有加强维护管理，及时更换磨损严重的部件，也容易导致啃轨问题的发生。
操作人员对桥式起重机的使用方式不当、超过负载能力等操作失误也会造成啃轨。
桥式起重机啃轨问题不仅给设备带来了损坏，也给工作效率和安全性带来了威胁。
啃轨会导致轨道变形，影响桥式起重机的运行稳定性和平顺性，甚至造成设备部件磨损加剧，严重影响设备寿命。
及时处理啃轨问题，提高维护管理水平，优化工作环境，调整使用方式，加装防啃轨装置等措施非常重要，能有效提高桥式起重机的工作效率和安全性。
有效解决桥式起重机啃轨问题，是提高设备运行效率、延长设备寿命的关键所在。
1.2 啃轨对桥式起重机的影响啃轨对桥式起重机的影响是非常严重的，它会直接影响到起重机的正常运行和安全性。
啃轨会导致桥式起重机的轨道受损，进而影响起重机的行驶和操作。
如果起重机的轨道严重受损，可能会导致起重机无法正常行驶或者发生意外危险。
啃轨问题也会增加起重机的维修成本和维护难度。
因为啃轨会导致轨道的损坏，需要进行及时修复和更换，这不仅会增加维修费用，还会影响起重机的正常使用时间。
啃轨问题还会影响桥式起重机的稳定性和操作效率。
起重机受到啃轨问题的影响，可能会出现晃动或者不稳定的情况，影响起重物体的精准操作。
保持起重机远离啃轨问题对于提高起重机的工作效率和安全性至关重要。
2. 正文2.1 分析桥式起重机啃轨问题的原因桥式起重机啃轨问题的产生主要是由于以下几个原因：桥式起重机在运行过程中可能由于使用不当或者设备故障导致轨道和轮轴之间的摩擦增大，从而造成轨道的磨损和啃轨现象。
由于桥式起重机长期在同一轨道上运行，轨道表面会逐渐磨损，轨道面产生凹陷或者磨损不均匀也会导致啃轨问题的出现。
