家庭装修电路布线安全规范随着家庭装修的流行,越来越多的人开始关注家庭电路布线的安全问题。
正确的电路布线可有效降低电气事故的发生率,确保家庭成员的生命安全。
本文将介绍家庭装修电路布线的安全规范,以帮助读者更好地了解和应用。
1. 熟悉电路知识在着手进行家庭电路布线之前,有必要了解一些基本的电路知识。
掌握电路的组成,了解各种电线的用途和特点,能够正确选择和配置电线,避免电路过载和短路等问题。
2. 遵循国家标准在进行家庭电路布线时,必须遵循国家相关的安全标准。
例如,要使用符合国家标准的电线、插座和开关等电器设备,确保其质量和安全性。
3. 合理规划电路布线在规划家庭电路布线时,应根据不同区域和用途的需求,合理划分电路。
避免将过多的电器设备接在同一电路上,以免造成过载。
同时,还需注意将强电和弱电分开布线,减少干扰和安全隐患。
4. 使用合适的电线规格在进行电路布线时,必须选择符合需求的电线规格。
电线的规格应根据负荷大小、线缆长度等因素进行选择。
选用过细的电线容易导致电路发热过高,选用过粗的电线则浪费资源。
5. 采用正确的接线方法在进行电路布线时,必须采用正确的接线方法。
电线应进行正确的绝缘剥皮、引线、接线盒的连接等步骤。
确保接线牢固,避免接触不良或短路的发生。
6. 定期检查和维护家庭电路的安全管理不仅仅是在装修时进行,平时的定期检查和维护同样重要。
定期检查插座和开关是否松动,电线是否受损或老化,及时更换有问题的电气设备。
7. 注意电气火灾风险电气火灾是家庭安全的一大隐患。
装修过程中,应注意电线走线的避让和保护,避免电线被物品压迫或磨损。
此外,应定期清理灰尘和杂物,保持电线的通畅。
总结:家庭装修电路布线的安全规范是确保家庭成员生命安全的重要措施。
通过熟悉电路知识、遵循国家标准、合理规划电路布线、使用合适的电线规格、采用正确的接线方法、定期检查和维护以及注意电气火灾风险,可以有效降低电气事故的发生率。
希望本文的介绍能够为读者提供实用的指导,使家庭电路布线更加安全可靠,保障家人的生命安全。
家庭装修电线布线标准家庭装修中,电线布线是一个至关重要的环节。
合理的电线布线不仅能够确保家庭用电的安全,还能够美化家居环境,提高家居的舒适度。
因此,家庭装修电线布线标准至关重要。
下面将从电线选择、布线规范、安全防护等方面进行详细介绍。
首先,选择合适的电线材料至关重要。
在家庭装修中,常用的电线材料主要有PVC绝缘电线、交联聚乙烯绝缘电线等。
在选择电线材料时,首先要确保材料符合国家标准,其次要根据家庭用电的功率和用途来选择合适的规格和型号,以确保电线能够承载家庭用电的需求。
其次,电线的布线规范也是至关重要的。
在家庭装修中,电线的布线应该遵循一定的规范,比如电线应该避免与水管、暖气管等交叉敷设,应该保持一定的安全距离。
此外,电线的敷设应该尽量避免弯曲,避免在墙面上过多的穿孔,以免影响墙体的结构稳定。
另外,安全防护也是家庭电线布线的关键。
在家庭装修中,应该在电线的连接处加装绝缘套管,避免因为电线连接不牢固而造成短路、漏电等安全隐患。
此外,家庭装修中的插座和开关也应该安装在干燥通风的位置,避免因为潮湿而导致电路短路。
最后,家庭装修电线布线标准也需要考虑到家庭成员的用电习惯和需求。
比如,在客厅和卧室等休息区域,应该设置足够的插座,以满足家庭成员日常用电的需求;在厨房和卫生间等潮湿区域,应该选择防水防潮的电线材料,以确保家庭用电的安全。
综上所述,家庭装修电线布线标准是家庭装修中不可忽视的重要环节。
选择合适的电线材料、遵循正确的布线规范、加强安全防护以及考虑家庭成员的用电需求,都是确保家庭用电安全的关键。
希望本文所述内容能够为大家在家庭装修中的电线布线提供一些参考和帮助。

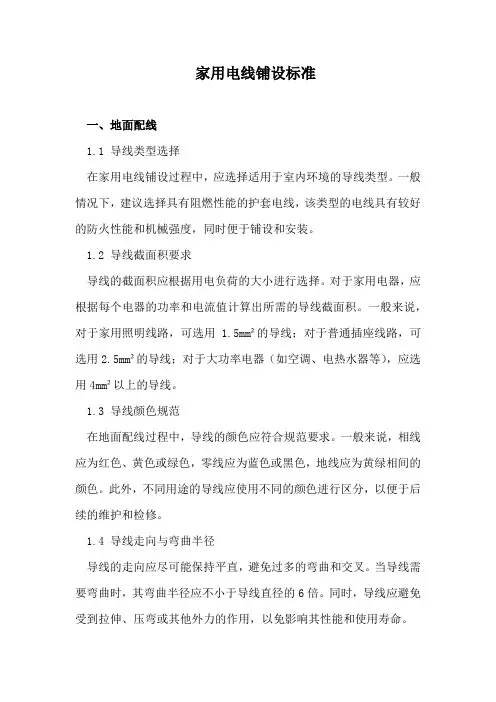

家用电线铺设标准一、地面配线1.1 导线类型选择在家用电线铺设过程中,应选择适用于室内环境的导线类型。
一般情况下,建议选择具有阻燃性能的护套电线,该类型的电线具有较好的防火性能和机械强度,同时便于铺设和安装。
1.2 导线截面积要求导线的截面积应根据用电负荷的大小进行选择。
对于家用电器,应根据每个电器的功率和电流值计算出所需的导线截面积。
一般来说,对于家用照明线路,可选用 1.5mm²的导线;对于普通插座线路,可选用2.5mm²的导线;对于大功率电器(如空调、电热水器等),应选用4mm²以上的导线。
1.3 导线颜色规范在地面配线过程中,导线的颜色应符合规范要求。
一般来说,相线应为红色、黄色或绿色,零线应为蓝色或黑色,地线应为黄绿相间的颜色。
此外,不同用途的导线应使用不同的颜色进行区分,以便于后续的维护和检修。
1.4 导线走向与弯曲半径导线的走向应尽可能保持平直,避免过多的弯曲和交叉。
当导线需要弯曲时,其弯曲半径应不小于导线直径的6倍。
同时,导线应避免受到拉伸、压弯或其他外力的作用,以免影响其性能和使用寿命。
二、墙上线管敷设2.1 线管选择在墙上线管敷设中,应选择符合国家标准的PVC线管。
该类型的线管具有较好的耐腐蚀性、绝缘性和机械强度,同时可有效保护电线免受外界环境的干扰和破坏。
2.2 线管连接与固定线管之间的连接应使用专用接口进行连接,以确保接口处的密封性和电气性能。
在安装过程中,应使用专用固定件将线管固定在墙体上,以确保线管不会受到外力的作用而发生移位或损坏。
2.3 线管弯曲半径要求在墙上线管敷设过程中,线管的弯曲半径应不小于线管直径的6倍。
过小的弯曲半径可能导致电线在弯曲处受到挤压或损坏,从而影响其性能和使用寿命。
2.4 线管内导线数量限制在线管内敷设导线时,应按照导线的截面积和线管的内径进行合理的选择。
一般情况下,线管内的导线数量不应超过线管截面积的40%,以保证导线的铺设质量和安全性。
电工布线工艺标准室内装修电工布线注意事项有哪些,这边就来简单介绍一下。
一、不允许将塑料绝缘导线直接埋置在水泥或石灰粉层内作暗线敷设。
因埋置在水泥或石灰粉层内,导线绝缘层易损坏,造成大面积漏电,危及人身安全。
二、穿导线的铁管管口,必须套上塑料或木制护圈,因异线通电流时产生的电磁力,会使导线产生轻微抖动,易使铁管管日的导线绝缘损。
三、用铁管布线的时候,照明线路的相线和中线或三相的3根(或连中线共4、根、线,必须合装在同一铁管里,不可将同一回路的线分装在不同铁管里。
四、用PVC管布线,应禁止使用铁接线盒。
铁盒内如果有漏电电流,由于塑料管是绝缘体,所以铁盒无法接通保护接地线,这样铁盒就会带电,对安全带来危险。
五、电线管内导线不许有接头或焊接头。
因管内或槽板内的导线接头在较长时间后会接触不良,引起过热甚至起火的危险,而且也不容易日后的维修。
后需要注意的是布线时一定要找专业电工帮您布线,布线时最好沿墙角或天花板和墙相交的边沿,不可在墙壁上倾斜方向乱拉线。
因为当需要增加或移动插座时,在墙壁上倾斜方向拉线的就不得不在墙壁上打洞,这样容易触及埋在墙内的暗线,造成不安全事故。
更不能将导线直接紧贴在墙上和天花板上,因导线会吸收墙上和天花板上水分,导致导线绝缘层的损坏,也会带来触电的危险。
(1)所用导线的额定电压应大于线路的工作电压,导线的绝缘应符合线路的安装方式和敷设环境的条件。
导线的截面积应满足供电安全电流和机械强度的要求,一般的家用照明线路选用2.5mm2的铝芯绝缘导线1.5mm2的铜芯绝缘导线。
(2)布线时应尽量避免导线有接头,若必须有接头时,应采用压接或焊接,连接方法按导线的电连接中的操方法进行,然后用绝缘胶布包缠好。
穿在管内的导线不允许有接头,必要时应把接头放在接线盒、开关盒或座盒内。
(3)布线时应水平或垂直敷设,水平敷设时导线距地面不小于 2.5m,垂直敷设时导线距地面不小于2m,布位置应便于检查和维修。
装修电工布线注意事项1.合理规划电源布线:在装修前,要仔细规划每个房间的用电需求,在布线时合理安排电源插座和开关的位置。
一般来说,客厅、卧室、厨房等需要大量用电的房间应该布置更多的插座,而走廊、储藏室等用电量较小的区域可以减少插座的布置。
2.用量布置电线规格:根据每个房间的用电量大小合理选择电线规格。
一般情况下,客厅、卧室等常用房间可选择2.5平方毫米或4平方毫米的电线,而厨房、卫生间等用电量较大的区域应选择6平方毫米的电线,以确保用电安全。
3.注意水电布线安全距离:在进行电线布线时要与水管、水泥墙等水电管道保持一定的安全距离,以免出现线路短路或漏电的情况。
4.使用优质电线和插座:在进行电工布线时,应选择优质的电线和插座,确保用电安全。
优质的电线导电性好、耐高温、耐磨损,能够有效避免短路和火灾的发生。
5.电线整齐有序:在进行电工布线时,要注意让电线整齐有序地走向每个插座和开关,避免交叉绕线和乱堆乱放的情况。
电线应尽量沿着墙角或顶棚布置,以减少电线外露和损坏的风险。
6.在潮湿的地方使用防水设备:在厨房、卫生间等潮湿的地方应选择防水的插座和开关,并且要与水盆、水槽等设备保持一定的安全距离。
防水插座和开关可以有效避免电器进水而造成的触电事故。
7.配置合理的开关:在进行电工布线时,要合理配置开关的数量和位置,方便居民的使用。
一般来说,客厅、卧室等需要照明的房间应有多个开关,而厨房、卫生间等用电设备较多的房间也应有独立的开关,方便控制。
8.注意用电负荷:在进行电工布线时,要考虑到各个房间的总用电负荷,避免过载。
每个房间应根据实际情况布置不同的插座数量,防止因用电负荷过大而造成线路短路或火灾。
9.进行漏电保护:在进行电工布线时,应配置漏电保护开关,可以在出现漏电时及时切断电源,确保人身安全。
漏电保护开关的额定电流应根据房间的用电负荷大小选择,一般为30mA或100mA。
10.请专业电工施工:电工布线是一项涉及电力安全的重要工程,为了保证用电安全,应请专业电工进行布线施工。

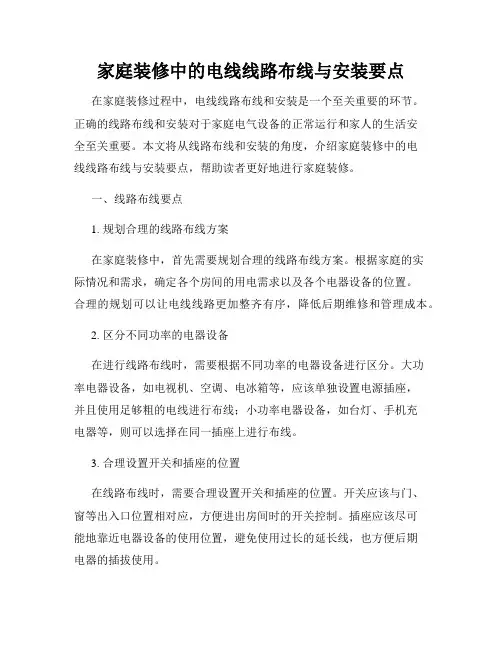

家庭装修中的电线线路布线与安装要点在家庭装修过程中,电线线路布线和安装是一个至关重要的环节。
正确的线路布线和安装对于家庭电气设备的正常运行和家人的生活安全至关重要。
本文将从线路布线和安装的角度,介绍家庭装修中的电线线路布线与安装要点,帮助读者更好地进行家庭装修。
一、线路布线要点1. 规划合理的线路布线方案在家庭装修中,首先需要规划合理的线路布线方案。
根据家庭的实际情况和需求,确定各个房间的用电需求以及各个电器设备的位置。
合理的规划可以让电线线路更加整齐有序,降低后期维修和管理成本。
2. 区分不同功率的电器设备在进行线路布线时,需要根据不同功率的电器设备进行区分。
大功率电器设备,如电视机、空调、电冰箱等,应该单独设置电源插座,并且使用足够粗的电线进行布线;小功率电器设备,如台灯、手机充电器等,则可以选择在同一插座上进行布线。
3. 合理设置开关和插座的位置在线路布线时,需要合理设置开关和插座的位置。
开关应该与门、窗等出入口位置相对应,方便进出房间时的开关控制。
插座应该尽可能地靠近电器设备的使用位置,避免使用过长的延长线,也方便后期电器的插拔使用。
4. 注意线路的密集度在进行线路布线时,需要注意线路的密集度。
尽量避免电线过于密集,以免影响美观和后期维修。
同时,在墙面进行线槽开槽时,应该掌握适当的角度和深度,以免破坏墙面的整体性。
二、安装要点1. 选择合适的电线和开关插座在进行电线安装时,需要选择合适的电线和开关插座。
电线应选用符合国家标准的优质电线,具有良好的导电性能和耐久性;开关插座则应选用优质品牌,确保使用寿命长、安全可靠。
2. 进行正确的接线操作在进行电线安装时,需要进行正确的接线操作。
接线时,应将电线剥去一定长度的绝缘层,并进行压线固定。
同时,在插座和开关接线盒内,要将电线接头绝缘好,避免电线短路或漏电的问题。
3. 安装箱式断路器和漏电保护器在家庭装修中,为了确保电气安全,需要安装箱式断路器和漏电保护器。
家庭装修水电布置的规范概述家庭装修水电布置是装修工程中最重要的一部分,涉及到家居生活的安全和舒适。
本文将介绍家庭装修水电布置的规范,包括水电布线的原则和注意事项。
布线原则安全性安全是家庭装修水电布置的首要考虑因素。
以下是一些安全性原则:1.电线使用合格材料:选择符合国家标准的电线和电缆,避免使用低质量产品。
2.正确接地:确保所有电器设备和插座都正确接地,防止电流漏电和触电风险。
3.合理负载:合理分配电路负荷,避免一个插座上连接过多高功率电器。
4.防水措施:厨房、浴室等潮湿区域要采取防水措施,避免水与电线接触导致安全事故。
实用性和便利性除了安全性,实用性和便利性也是布线的考虑因素。
以下是一些实用性和便利性原则:1.插座位置合理:在不同房间的合适位置设置足够多的插座,以满足家居设备的用电需求。
2.照明布置合理:根据房间的大小和功能选择适当的照明灯具和开关位置,确保光线充足且易于操作。
3.网络布置:考虑到现代家庭对网络的依赖,合理布置网络线路和接口,方便家庭成员使用网络设备。
4.壁挂电视线管理:对于安装壁挂电视的房间,需做好电视线的隐藏和管理,确保整洁美观。
美观性美观性是家庭装修设计的重要因素,水电布置也不例外。
以下是一些美观性原则:1.线管隐藏:使用线管或隐藏线槽对水电线进行隐藏,减少线路暴露,提高整体装修美观度。
2.开关样式统一:选择一套风格统一的开关面板,确保整个家居的一致性。
3.插座位置合理:插座的位置要合理布置,避免在显眼位置出现过多的插座,影响整体美观。
布线注意事项在进行家庭装修水电布置时,还需注意以下事项:1.避免潮湿区域水电线搭配:如厨房、浴室等潮湿区域不宜将电线与水管等布置在同一区域,避免潮湿导致电线短路、漏电等安全问题。
2.电线管路规划:根据家庭的布局和功能需求规划电线走向,避免过多的弯曲和绕线,减少线路阻力,提高电能利用效率。
3.高负荷电器单独线路:对一些高功率电器,如冰箱、空调等,应单独设置电源线路,避免影响其他插座的正常使用。
家居装修中的电线布线规范家居装修是一个复杂的过程,其中电线布线是一个非常重要的环节。
正确的电线布线规范不仅可以保证家庭电器的正常使用,还能避免电路故障和安全隐患。
本文将介绍家居装修中的电线布线规范。
一、规划电线走向在进行电线布线之前,需要先做好规划。
首先确定每个房间的用电设备和电器插座的位置,然后根据需要布置电线走向,确保每个用电设备和插座都能得到合理的供电。
二、选择合适的电线类型根据不同的用电需求和电线长度,选择合适的电线类型是非常重要的。
常见的电线类型有BV、RV、RVS等,需要根据实际情况选择合适的电线规格,并注意电线的额定电流和绝缘性能。
三、避免电线交叉布线在进行电线布线时,应避免电线之间的交叉。
交叉布线会增加电线之间的干扰和损耗,影响电器的正常工作。
因此,在规划电线走向时,应尽量避免电线交叉。
四、保持电线的整洁电线布线应尽量保持整洁,避免电线交叉缠绕或杂乱无章。
电线应沿墙壁或顶棚走向进行布线,使用导线管进行保护,同时要注意不要让电线暴露在外,以防意外触电。
五、保持电线的距离不同用途的电线应保持一定的距离,避免相互干扰。
特别是强电和弱电之间应保持一定的安全距离,以免产生干扰或短路。
六、合理安装插座和开关家居电线布线还包括插座和开关的安装。
插座的位置应根据实际用电需求进行规划,避免电线过长或无法满足用电需求。
同时,插座和开关应安装在易于操作和触碰的位置,方便实际使用。
七、牢固固定电线布线完成后,要确保电线牢固固定。
电线应采用合适的夹子或绑扎带进行固定,保持电线的整齐和稳定,避免松动或晃动。
八、寻求专业帮助如果对电线布线规范不熟悉或缺乏经验,建议寻求专业人士的帮助。
他们有丰富的经验和专业知识,能够为您提供准确的电线布线建议。
九、定期检查和维护家居电线布线完成后,定期检查和维护是非常重要的。
检查电线是否受损、插座和开关是否正常,以及是否有漏电等安全隐患。
如有问题,应及时修复或更换。
总结:家居装修中的电线布线规范对于家庭用电的正常运行和安全性至关重要。
家装电线布线方法原则1.安全性原则:电线布线必须符合国家电气安全标准,确保家庭电气设备的安全和正常运行。
布线应遵循规范,保持良好的接地和绝缘状况,防止电线老化、短路、漏电等安全问题。
2.功能性原则:电线布线的目的是为了满足家庭不同区域和房间的用电需求,合理规划电线线路,分区布线,确保各个房间和区域的用电功能正常。
根据不同区域的用电负荷和功率需求,合理选择导线的截面和电线布线方式。
3.合理性原则:电线布线应考虑家庭的整体布局和装修风格,以及家庭成员的使用习惯,避免出现美观性、实用性或者易用性方面的问题。
例如,餐厅和客厅的照明线路可以设计为多路控制,方便调节不同场景的照明需求。
4.经济性原则:电线布线不应浪费材料,布线线路应合理紧凑,避免过长或者过多的线缆使用。
在选择电线时,考虑导线的功放损耗、绝缘材料和导电材料的质量,确保使用寿命和性价比的平衡。
5.兼容性原则:电线布线应考虑家中可能安装的各种电器设备和家电需求,预留足够的插座和插孔,确保家庭用户可以方便地连接各种电器和设备。
根据实际需求,可以预留一些多媒体和网络连接线路,方便未来的升级和改造。
电线布线的具体方法包括以下几个步骤:1.确定电源位置:首先要确定住宅的电源位置和进线位置。
一般而言,室内用电源是从仪表箱出发布线,所以需要根据室内空间布局和电器设备位置来考虑电线的走向。
2.制定电线布线图:根据房屋户型和电气设备的实际情况,制定电线布线图。
图中需标明各个房间的用电点、开关、插座等位置。
3.预估电线长度:根据布线图,预估所需电线的长度,合理安排线材的购买数量。
4.安装导管:根据电线走向和布线图,预先安装好导管,将导线穿过导管。
5.敷设电线:将导线从仪表盒开始逐个敷设到各个用电点,确保电线的接头牢固,绝缘良好。
6.安装插座和开关:根据布线图和户型要求,在需要的位置安装合适的插座和开关。
安装过程中要注意牢固性和接线的正确性。
7.测试和验收:在所有电线布线完成后,要进行电线的测试和验收,确保各个房间和区域的电力供应正常稳定。
家庭装修弱电布线施工规范及常见问题电路改造是家庭装修中非常重要的环节,电路布线是否合理影响着家庭用电的安全。
电路改造主要包括强电和弱电布线,随着智能化的普及,弱电布线施工越来越重要。
本文为大家分享弱电布线施工的注意事项、施工流程及常见问题。
一、弱电基本知识1、弱电VS强电弱电与强电的区别主要是用途的不同。
强电用于传输动力能源,即电力。
强电的特点是电压高、电流大、功率大、频率低,对人的伤害性较大;弱电用于信息的传送和控制。
弱电的特点是电压低、电流小、功率小、频率低,不足以对人造成致命伤害。
家中的空调线、照明线、插座线等属于强电线路,而电话线、电视线、网线等则属于弱电线路。
2、家居弱电系统高档别墅等的装修可能带有监控系统、智能安防系统等。
而普通人家的弱电装修一般就涉及电话、电视、局域网以及家庭影院这四大系统。
二、弱电施工规范弱电传输的是信息,如果受到干扰,家中的电话、电视等就会因信号不好而影响功能使用。
如何尽量减少干扰的发生呢?这就需要在弱电施工时做好防护了。
1、强弱电线路需分开布线电路改造时一大禁忌,就是施工队为了施工方便,将所有线路收纳到一起。
这样做的后果是线路之间会受到干扰,导致信号不稳定,而且还会留下火灾隐患。
因此在电路改造的时候,强弱电应该分开走线,严禁强弱电共用一管和一个底盒,强电线路平行间距不能低于30cm,最好是50cm,交叉必须成直角。
弱电所穿线管应采用钢管或硬质PVC管,PVC管价格相对便宜,比较常用,但是对信号屏蔽效果没有铜管好。
因此,如果所步线路存在局部干扰源,且不能满足最小净距离要求时,应该采用钢管作为穿线管。
2、不同弱电线之间需分开走管为避免信号干扰,网线、电话线、有线电视线等弱电在电路施工中要单独穿管,不可穿在同一管内。
3、先布管再走线弱电施工和强电一样,在施工时应该先安装管路,然后再穿线,这样就可以避免将来进行换线时,出现线无法抽动的现象。
4、避免同一管内线路过多敷设时应视管内所穿导线数量的多少而变化,同一管内,不宜超过四根,禁止导线将管内空间全部占满。
家庭装修布线规范
一般规定
1 、本章适用于住宅单相人户配电箱户表后的室内强弱电电路布线及电器、灯具安装。
2 、配电箱户表后应根据室内用电设备的不同功率分别配线供电;大功率家电设备应独立配线安装插座。
3 、配线时,相线与零线的颜色应不同;同一住宅相线( L )颜色应统一,零线( N )宜用蓝色,保护线( PE )必须用黄绿双色线。
4 、导线间和导线对地间电阻必须大于 ffice:smarttags" />0.5M Ω。
5 、各弱电子系统均用星型结构。
6 、进线穿线管 2~3 根从户外引入家用信息接入箱。
出线穿线管从家用信息箱到各个户内信息插座。
所敷设暗管(穿线管)应采用钢管或阻燃硬质聚氯乙烯管(硬质 PVC 管)。
7 、直线管的管径利用率应为 50%~60% ,弯管的管径利用率应为 40%~50% 。
8 、所布线路上存在局部干扰源,且不能满足最小净距离要求时,应采用钢管。
9 、暗管直线敷设长度超过 30 米时,中间应加装过线盒。
10 、暗管必须弯曲敷设时,其路由长度应≤ 15 米,且该段内不得有 S 弯。
连续弯曲超过 2 次时,应加装过线盒。
所有转弯处均用弯管器完成,为标准的转弯半径。
不得采用国家明令禁止的三通四通等。
11 、暗管弯曲半径不得小于该管外径的 6~10 倍。
12 、在暗管孔内不得有各种线缆接头。
13 、电源线配线时,所用导线截面积应满足用电设备的最大输出功率。
14 、电线与暖气、热水、煤气管之间的平行距离不应小于 300mm ,交叉距离不应小于 100mm 。
15 、穿入配管导线的接头应设在接线盒内,接头搭接牢固,涮锡并用绝缘带包缠应均匀紧密。
16 、暗盒均应该加装螺接以保护线路。
17、电路配管、配线施工及电器、灯具安装除遵守本规定外,应符合国家现行有关标准规范的规定。
18 、工程竣工后应向业主提供综合布线工程竣工简图。
主要材料质量要求
1 、电器、电料的规格、型号应符合设计要求及国家现行电器产品标准的有关规定。
①电源线:根据国家标准,单个电器支线、开关线用标准 1.5 平方毫米线,主线用标准 2.5 平方毫米线;空调插座用 4 毫米平方线;
②背景音乐线:标准 2 × 0.3 平方毫米线
③环绕音响线: 100 芯无氧铜
④ 视频线: AV 影音共享线
⑤ 网络线:超五类 UTP 双绞线
⑥有线电视线:宽带同轴电缆
2 、电器、电料的包装应完好,材料外观不应有破损,附件、备件应齐全。
3 、塑料电线保护管及接线盒、各类信息面板必须是阻燃型产品,外观不应有破损及变形。
4 、金属电线保护管及接线盒外观不应有折扁和裂缝,管内应无毛刺,管口应平整。
5 、通信系统使用的终端盒、接线盒与配电系统的开关、插座,选用与各设备相匹配的产品。
施工要点:
1 、应根据用电设备位置,确定管线走向、标高及开关、插座的位置。
① 电源插座间距不大于 3m ,距门道不超过 1.5m ,距地面 30cm 。
(国际标准)
② 所有插座距地高度 30cm 。
③ 开关安装距地 1.2~ 1.4m ,距门框 0.15~ 0.2m 。
2 、电源线配线时,所用导线截面积应满足用电设备的最大输出功率。
3、暗盒接线头留长 30 厘米,所有线路应贴上标签,并表明类型、规格、日期和工程负责人。
4 、穿线管与暗盒连接处,暗盒不许切割,须打开原有管孔,将穿线管穿出。
穿线管在暗盒中保留
5 毫米。
5 、暗线敷设必须配管。
6 、同一回路电线应穿入同一根管内,但管内总根数不应超过 4 根。
7 、电源线与通讯线不得穿入同一根管内。
8 、电源线及插座与电视线、网络线、音视频线及插座的水平间距不应小于500mm 。
9 、穿入配管导线的接头应设在接线盒内,接头搭接应牢固,绝缘带包缠应均匀紧密。
10 、连接开关、螺口灯具导线时,相线应先接开关,开关引出的相线应接在灯中心的端子上,零线应接在螺纹的端子上。
11 、厨房、卫生间应安装防溅插座,开关宜安装在门外开启侧的墙体上。
12、线管均采取地面直接布管方式,如有特殊情况需要绕墙或走顶的话,必须事先在协议上注明不规范施工或填写《客户认可单》方可施工。
细则:
一、确定点位
1 、点位确定的依据:根据家庭布线设计图纸,结合墙上的点位示意图,用铅笔、直尺或墨斗将各点位处的暗盒位置标注出来。
2 、暗盒高度的确定:除特殊要求外,暗盒的高度与原强电插座一致,背景音乐调音开关的高度应与原强电开关的高度一致。
若有多个暗盒在一起,暗盒之间的距离至少为 10mm 。
3 、布线箱位置的确定:
① 内嵌式:在所采用弱电布线箱尺寸上宽、高各增加 10mm ,在深度方向上减少 10mm 。
② 外置式:按所用产品的型号尺寸标注固定孔位置。
③ 内置式:确定管线进入所用产品的高度。
二、开槽
1 、确定开槽路线:根据以下原则:
① 路线最短原则;
② 不破坏原有强电原则;
③ 不破坏防水原则。
2 、确定开槽宽度:根据信号线的多少确定 PVC 管的多少,进而确定槽的宽度。
3 、确定开槽深度:若选用 16mm 的 PVC 管,则开槽深度为 20mm ;若选用 20mm 的 PVC 管,则开槽深度为 25mm 。
4 、线槽外观要求:横平竖直,大小均匀。
5 、线槽的测量:暗盒和配线箱槽独立计算,所有线槽按开槽起点到线槽终点测量,若线槽宽度超过 80mm 按双线槽长度计算。
三、布线
1 、确定线缆通畅:
① 网线、电话线的测试:分别做水晶头,用网络测试仪测试通断;
② 有线电视线、音视频线、音响线的测试:分别用万用表测试通断;
③ 其他线缆:用相应专业仪表测试通断。
2 、确定各点位用线长度:
① 测量出配线箱槽到各点位端的长度;
② 加上各点位及配线箱槽处的冗余线长度:各点位出口处线的长度为 200mm - 300mm ,配线箱内:线的长度为 500mm ,背景音乐出口处:线长 1.5 米至
2 米。
3 、确定标签:将各类线缆按一定长度剪断后在线的两端分别贴上标签,并注明:弱电种类-房间-序号。
4 、确定管内线数:管内线的横截面积不得超过管的横截面积的 80% 。
四、封槽
1 、固定暗盒:除厨房、卫生间暗盒要凸出墙面 20mm 外,其他暗盒与墙面要求齐平。
几个暗盒在一起时要求在同一水平线上。
2 、固定 PVC 管:
① 地面 PVC 管要求每间隔一米必须固定;
② 槽 PVC 管要求每间隔两米必须固定;
③ 墙槽 PVC 管要求每间隔一米必须固定。
3 、封槽:封槽后的墙面、地面不得高于所在平面。
4 、清扫施工现场:封槽结束后,清运垃圾,打扫施工现场。
附:为避免各种线路的弯曲回路,保证所有线路均为“ 活线” ,智联布线施工工艺为地面直接布管方式(无特殊情况不得走踢脚线或者天花板内 , 如需在往地面以下开槽布管,则另增额外开槽施工费用),其中安装面板、音箱的墙面开槽属常规开槽(墙面开槽后的封槽为基础性弥合封槽,不经特殊装修工艺处理)。
