烙铁温度测试仪使用规范

烙铁使用温度测量规范.

本文介绍了电烙铁的使用操作规范，包括规范烙铁、焊枪正确使用，提供温度测试指导，订定产品焊接温度范围，预防温度失控过高或太低造成元件损坏和冷表焊，从而提高焊接品质。同时，延长工具使用寿命，确保和提高产品质量，满足客户需求。

本规范适用于本公司所有电烙铁（温控/普通）、焊枪等焊接工具的使用及温度测试指导。本标准规定了采用电烙铁手工锡焊的焊接工艺规范和基本要求，适用于生产和检验。

工程技术部负责对电烙铁操作人员做前期培训指导工作，并负责对各产品订定烙铁焊接温度范围。生产制造部（作业人员/使用单位）负责按规范正确使用电烙铁，按技术部提供烙铁温度范围选择合适的烙铁焊接，同时提供对烙铁的日常保养工作。品保部门负责对电烙铁操作人员做定时焊接品质检查和温度测量监督工作。生产组长、IPQC/PQC及PE可以不定时做稽核监督。

本文还介绍了一些定义说明，如温控烙铁和可调节温度的电烙铁，以及固定瓦数烙铁和不可调温的电烙铁。对于可调温度的电烙铁，其使用的实际温度必须在技术部提供的温度范围内。对于固定瓦数烙铁和不可调温的电烙铁，可以参考温度与瓦数对比表选择合适的烙铁进行焊接作业。

最后，本文介绍了作业流程，包括新产品生产、订定烙铁温度、确定产品在装配焊接时需要的电烙铁的温度范围，确保产品装配品质。生产制造部按技术部提供温度范围，根据产品材料特性选择合适瓦数的电烙铁进行焊接作业。

作业指导书和检验标准书是生产过程中必不可少的文件记录。为了保证产品质量，工程技术部需要对首批生产的新产品进行工艺确认和指导。XXX和品质部也需要按照技术部的标准对生产使用的电烙铁进行实际温度测量，以保证烙铁的温度在规定范围内。

在电烙铁的使用操作规范中，基本技术要求包括保证电烙铁有良好的接地装置和可靠的接地电阻，以及焊接点应润湿充足、光滑，无短路、拉尖、锡珠、针孔、冷焊、假焊、虚焊等缺陷。同时，要合理选用焊料、焊剂和工具，焊接点的基本材料应为共晶体焊锡融合产生的合金导电体。

深圳市拓普斯康科技股份有限公司

Shenzheng Topscom Technology Co.，Ltd. 文件编号：TOP-WI- 062

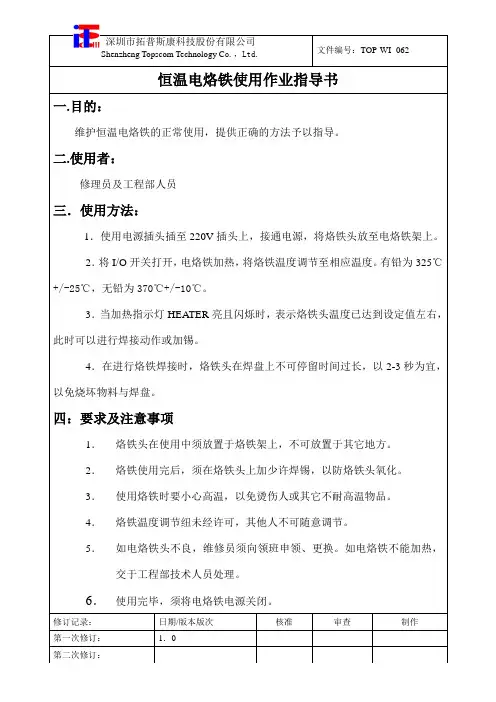

恒温电烙铁使用作业指导书

一.目的：

维护恒温电烙铁的正常使用，提供正确的方法予以指导。

二.使用者：

修理员及工程部人员

三．使用方法：

1．使用电源插头插至220V插头上，接通电源，将烙铁头放至电烙铁架上。

2．将I/O开关打开，电烙铁加热，将烙铁温度调节至相应温度。有铅为325℃+/-25℃，无铅为370℃+/-10℃。

3．当加热指示灯HEATER亮且闪烁时，表示烙铁头温度已达到设定值左右，此时可以进行焊接动作或加锡。

4．在进行烙铁焊接时，烙铁头在焊盘上不可停留时间过长，以2-3秒为宜，以免烧坏物料与焊盘。

四：要求及注意事项

1． 烙铁头在使用中须放置于烙铁架上，不可放置于其它地方。

2． 烙铁使用完后，须在烙铁头上加少许焊锡，以防烙铁头氧化。

3． 使用烙铁时要小心高温，以免烫伤人或其它不耐高温物品。

4． 烙铁温度调节纽未经许可，其他人不可随意调节。

5． 如电烙铁头不良，维修员须向领班申领、更换。如电烙铁不能加热，交于工程部技术人员处理。

6． 使用完毕，须将电烙铁电源关闭。

修订记录： 日期/版本版次 核准 审查 制作

第一次修订： 1．0

第二次修订：

華碩電腦(股)公司

烙鐵溫度量測器校驗手冊

版本:1

日期:Jun.18.2002

頁數:1/1

1. 目的:對烙鐵溫度量測器做定期之校驗,以確保量測時之準確度.

2. 校驗周期:一年(12個月)

校驗項目:攝氏溫度,分別測量溫度源溫度.

3. 允收標準:+5℃.

4. 校驗儀器要求:

5.1 FLUKE5520A多產品校準器.

5. 校驗環境條件:溫度:20+5℃.相對濕度:35-75%.

6. 準備事項:

7.1清潔待測物,將溫度感應器正確安裝於待測物.

7.2將多產品校準器開機預熱半小時.

7.3 檢查儀器各部件是否工作正常,不應有影響量測的顯示缺陷.

8.校驗點數:

190℃,230℃,370℃,400℃

8.4比較標準值和待測物讀數,兩者誤差是否在允收範圍內,如合格,貼上合格標籤,如不合格,貼紅色不合格標籤,根據E3-015作業.

9.注意事項:

9.1烙鐵台溫度量測器如顯示”B”請更換電池,如顯示”-1”請更換感應器.

文件编号发行日期文件版本页码1.0 目的： 规范烙铁温2.0 适用范围： 公司现使用

3.0 操作方法： 3.1.首先确认温 幕显示的数 3.2.将温度测试 如果数值差 3.3.焊接员工将 进行量测。 3.4.使用烙铁将 3.5.将烙铁头移审核;批准：1.5加锡量(mm)32合肥卡诺电子有限公司作业指导书名称烙铁温度测试指导书

1.5编制：锡丝（mm)0.81感温线负极线（蓝色套）感温线正极线（红色套）感温线支撑线

测试圈接线柱调整开关电源开关ON/OFF数显屏幕文件编号发行日期发行版次页码 3.6.将已加上锡 与测试圈平 所要求的温

图三4.0 测试频率： 4.1.烙铁温度量 4.2.当生产线上 4.2.1.更 4.2.2.变5.0 注意事项： 5.1.测试时，应 5.2.每测试50次 5.3.温度测试仪

审核:批准:编制: 5.3.电烙铁使用前测量，测量合格后作业员不得自行调节电烙铁温度。 4.3.电烙铁温度不符合标准（与作业指导书不符）时，检查员应立即校正温度并测量记录。

合肥卡诺电子有限公司 5.4.注意：测试时发热丝不可装反，红色装下方的左侧，蓝色装右侧，如图二所示。作业指导书名称烙铁温度测试指导书

20°~30°
