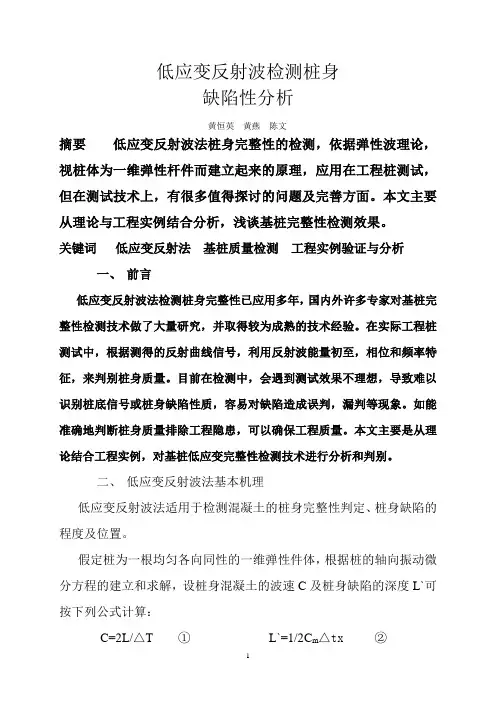

1 低应变反射波检测桩身
缺陷性分析
广西建筑科学研究设计院
黄恒英 黄燕 陈文
广西沿海建筑工程检测有限公司
摘要 低应变反射波法桩身完整性的检测，依据弹性波理论，视桩体为一维弹性杆件而建立起来的原理，应用在工程桩测试，但在测试技术上，有很多值得探讨的问题及完善方面。本文主要从理论与工程实例结合分析，浅谈基桩完整性检测效果。
关键词 低应变反射法 基桩质量检测 工程实例验证与分析
一、 前言
低应变反射波法检测桩身完整性已应用多年，国内外许多专家对基桩完整性检测技术做了大量研究，并取得较为成熟的技术经验。在实际工程桩测试中，根据测得的反射曲线信号，利用反射波能量初至，相位和频率特征，来判别桩身质量。目前在检测中，会遇到测试效果不理想，导致难以识别桩底信号或桩身缺陷性质，容易对缺陷造成误判，漏判等现象。如能准确地判断桩身质量排除工程隐患，可以确保工程质量。本文主要是从理论结合工程实例，对基桩低应变完整性检测技术进行分析和判别。
二、 低应变反射波法基本机理
低应变反射波法适用于检测混凝土的桩身完整性判定、桩身缺陷的程度及位置。
假定桩为一根均匀各向同性的一维弹性件体，根据桩的轴向振动微分方程的建立和求解，设桩身混凝土的波速C及桩身缺陷的深度L`可按下列公式计算： 2 C=2L/△T ① L`=1/2Cm△tx ②
式中： L—测点下桩长（m）；
△T—速度波第一峰与桩底反射波峰间的时间差（ms）;
△tx—速度波第一峰与缺陷反射波峰的时间差（ms）；
Cm—桩身波速的平均值（m/s）；
根据波动理论，弹性波在桩身内轴向传播的基本规律由如下方程来表达：
δR=F•δx ③
UR=-F•ux ④
F=Z2-Z1/Z1-Z2 ⑤
1 低应变反射波检测桩身
缺陷性分析
黄恒英 黄燕 陈文
摘要 低应变反射波法桩身完整性的检测，依据弹性波理论，视桩体为一维弹性杆件而建立起来的原理，应用在工程桩测试，但在测试技术上，有很多值得探讨的问题及完善方面。本文主要从理论与工程实例结合分析，浅谈基桩完整性检测效果。
关键词 低应变反射法 基桩质量检测 工程实例验证与分析
一、 前言
低应变反射波法检测桩身完整性已应用多年，国内外许多专家对基桩完整性检测技术做了大量研究，并取得较为成熟的技术经验。在实际工程桩测试中，根据测得的反射曲线信号，利用反射波能量初至，相位和频率特征，来判别桩身质量。目前在检测中，会遇到测试效果不理想，导致难以识别桩底信号或桩身缺陷性质，容易对缺陷造成误判，漏判等现象。如能准确地判断桩身质量排除工程隐患，可以确保工程质量。本文主要是从理论结合工程实例，对基桩低应变完整性检测技术进行分析和判别。
二、 低应变反射波法基本机理
低应变反射波法适用于检测混凝土的桩身完整性判定、桩身缺陷的程度及位置。
假定桩为一根均匀各向同性的一维弹性件体，根据桩的轴向振动微分方程的建立和求解，设桩身混凝土的波速C及桩身缺陷的深度L`可按下列公式计算：
C=2L/△T ① L`=1/2Cm△tx ② 2 式中： L—测点下桩长（m）；
△T—速度波第一峰与桩底反射波峰间的时间差（ms）;
△tx—速度波第一峰与缺陷反射波峰的时间差（ms）；
Cm—桩身波速的平均值（m/s）；
根据波动理论，弹性波在桩身内轴向传播的基本规律由如下方程来表达：
δR=F•δx ③
UR=-F•ux ④
F=Z2-Z1/Z1-Z2 ⑤
δR,δx分别为反射波,入射波应力;
