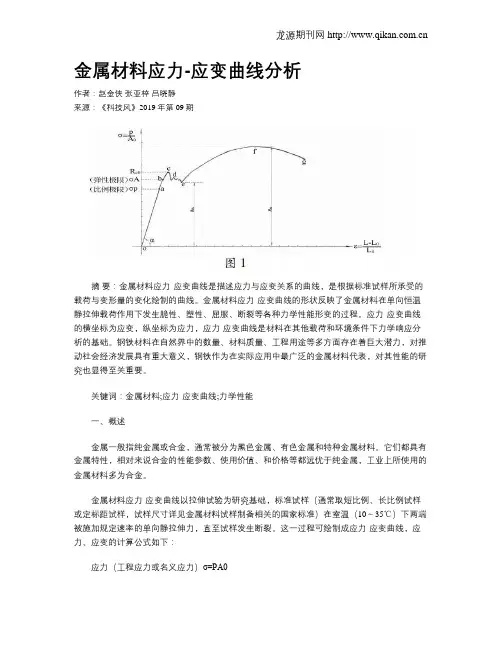

金属材料应力-应变曲线分析
作者：赵金侠 张亚梓 吕晓静
来源：《科技风》2019年第09期
摘 要：金属材料应力-应变曲线是描述应力与应变关系的曲线，是根据标准试样所承受的载荷与变形量的变化绘制的曲线。金属材料应力-应变曲线的形状反映了金属材料在单向恒温静拉伸载荷作用下发生脆性、塑性、屈服、断裂等各种力学性能形变的过程。应力-应变曲线的横坐标为应变，纵坐标为应力，应力-应变曲线是材料在其他载荷和环境条件下力学响应分析的基础。钢铁材料在自然界中的数量、材料质量、工程用途等多方面存在着巨大潜力，对推动社会经济发展具有重大意义，钢铁作为在实际应用中最广泛的金属材料代表，对其性能的研究也显得至关重要。
关键词：金属材料;应力-应变曲线;力学性能
一、概述
金属一般指纯金属或合金，通常被分为黑色金属、有色金属和特种金属材料。它们都具有金属特性，相对来说合金的性能参数、使用价值、和价格等都远优于纯金属，工业上所使用的金属材料多为合金。
金属材料应力-应变曲线以拉伸试验为研究基础，标准试样（通常取短比例、长比例试样或定标距试样，试样尺寸详见金属材料试样制备相关的国家标准）在室温（10～35℃）下两端被施加规定速率的单向静拉伸力，直至试样发生断裂。这一过程可绘制成应力-应变曲线，应力、应变的计算公式如下：
应力（工程应力或名义应力）σ=PA0 龙源期刊网
应变（工程应变或名义应变）ε=L-L0L0
上式中，P为载荷;A0为试样的原始截面积;L为试样变形后的长度;L0为试样的原始标距长度。那么，以下应力-应变曲线则简称为：σ-ε曲线。当以应变ε为自变量、应力 σ为函数绘制图形时，就得到σ-ε曲线。
二、低碳钢：塑性材料的典型代表。σ-ε曲线如（图1）
