继电保护及二次回路验收规范要求

继电保护及二次回路验收规范要求继电保护是电力系统中非常重要的一环，用于监测电力设备的状态并在异常情况下采取保护措施，以保障电力系统的安全运行。

而二次回路验收规范是对继电保护系统进行检验和验证的标准和要求，确保继电保护系统能够正常运行，并达到设计要求。

一、继电保护要求1.运行特性要求：继电保护装置应具有良好的运行特性，能够对不同故障类型和故障位置作出准确的保护决策，并及时采取保护动作。

具体要求有：快速动作、准确性、可靠性、灵敏度等。

2.电气要求：继电保护装置应符合电气性能要求，包括耐电压能力、抗干扰能力、绝缘强度等。

3.可靠性要求：继电保护装置应具备高可靠性，能够长时间连续工作，并具备自动检测和诊断功能。

同时要求装置本身具有故障自动切换和备件自动切换的功能。

4.通信功能要求：继电保护装置应具备通信功能，能够与其他设备进行信息交互，并能够远程监测、调试和控制。

5.操作要求：继电保护装置应具备简单易懂的操作界面，操作方便、人性化，并具备一定的防误操作功能。

同时要求装置故障自动存档和报警提醒功能。

1.设备安装要求：二次回路应按照设计要求进行布置，保证回路的连贯性和合理性。

二次线路应具备良好的传导性能，并远离干扰源，防止干扰对继电保护装置造成影响。

2.电器性能测量：对二次回路各项电气参数进行测量，包括电压、电流、电阻等，确保参数满足设计要求，并与设备参数进行对比。

3.软件程序验证：对继电保护装置的软件程序进行验证，确保其与设计要求一致，并能正确处理电力系统中的各种故障和异常情况。

4.功能与性能验证：对继电保护装置的各项功能进行验证，包括故障检测、保护决策、保护动作等，确保其能够满足设计要求，并进行必要的调整和校正。

5.可靠性验证：对继电保护装置的可靠性进行验证，包括长时间连续工作、自动切换和备件切换等功能的验证，确保在实际运行环境下能够正常工作。

6.通信联络验证：对继电保护装置的通信功能进行验证，包括与其他设备的信息交互、远程监测和调试等功能的验证，确保通信联络能够正常进行。

继电保护及二次回路的检查和校验
1工作周期
为了保证继电保护装置可靠地动作,通常应对继电保护装置及二次回路进行定期的停电检查及校验。

一般校验、检查的周期如下:
(1)3kV~10kV系统的继电保护装置，至少应每两年进行一次。

(2)要求供电可靠性较高的10kV重要用户和供电电压在35kV及以上的变配电所的继电保护装置,应每年进行检查。

2检查与校验
继电保护及二次回路一般在停电时对电气元件及二次回路进行检查校验，主要应做以下
各项内容:
(1)继电器要进行机械部分的检查和电气特性的校验，例如，反时限电流继电器应做反时限特性试验，画出特性曲线。

(2)测量二次回路的绝缘电阻，用1000V兆欧表测量。

交流二次回路每一个电气连接回路,应包括回路内所有线圈，绝缘电阻不应小于1M;全部直流回路，绝缘电阻不应小于0.5MΩ。

(3)在电流互感器二次侧进行通电试验(包括电流互感器的吸收试验)。

(4)进行继电保护装置的整组动作试验(即传动试验)。

继电保护和电网安全自动装置检验规程1范围本标准规定了电力系统继电保护和电网安全自动装置及其二次回路接线(以下简称装置)检验的周期、内容及要求。

本标准适用于电网企业、并网运行发电企业及用户负责继电保护运行维护和治理的单位。

有关规划设计、争论制造、安装调试单位及部门均应遵守本标准。

2标准性引用文件以下文件中的条款通过本标准的引用而成为本标准的条款。

但凡注日期的引用文件，其随后全部的修改单(不包括订正的内容)或均不适用于本标准，然而，鼓舞依据本标准达成协议的各方争论是否可使用这些文件的最版本。

但凡不注日期的引用文件，其最版本适用于本标准。

GB／T 7261—2023 继电器及装置根本试验方法GB／T 14285—2023 继电保护及安全自动装置技术规程DL/527—2023 静态继电保护装置逆变电源技术条件3总则3.1本标准是继电保护及电网安全自动装置在检验过程中应遵守的根本原则。

3.2本标准中的电网安全自动装置，是指在电力网中发生故障或消灭特别运行时，为确保电网安全与稳定运行，起掌握作用的自动装置，如自动重合闸、备用电源或备用设备自动投入、自动切负荷、低频和低压自动减载、电厂事故减出力、切机等。

3.3110 kV 及以上电压等级电力系统中电力设备及线路的微机型继电保护和电网安全自动装置，必需依据本标准进展检验。

对于其他电压等级或非微机型继电保护装置可参照执行。

3.4各级继电保护治理及运行维护部门，应依据当地电网具体状况并结合一次设备的检修合理地安排年、季、月的保护装置检验打算。

相关调度部门应予支持协作，并作统筹安排。

3.5装置检验工作应制定标准化的作业指导书及实施方案，其内容应符合本标准。

3.6检验用仪器、仪表的准确级及技术特性应符合要求，并应定期校验。

3.7微机型装置的检验，应充分利用其“自检”功能，着重检验“自检”功能无法检测的工程。

4检验种类及周期4.1检验种类检验分为三种：a)安装装置的验收检验；b)运行中装置的定期检验(简称定期检验)；c)运行中装置的补充检验(简称补充检验)。

继电保护及二次回路校验规程1．执行规范：由于继电保护装置更新换代比较快且涉及面比较广，在工作中应熟悉局、部颁各种规程、以及相关文件：例：《微机继电保护装置运行管理规程》、《继电保护及安全自动装置运行规程》、《WXH—11型微机保护检验规程》、《WXB—11型微机保护检验规程》、《900型微机保护检验规程》、《220kV～500kV电力系统故障动态记录装置检测要求》、《新编保护继电器检验》、《防止电力生产重大事故的25项要求》、《电力系统继电保护及安全自动装置反事故措施要点汇编》、《继电保护二次回路校验规范》等为依据。

在实际工作中应以设计院图纸为准，参考厂家说明书、厂家图纸、出厂调试报告。

当发现设计有原理问题、不符合上述规章制度要求或与厂家设备有冲突等情况时有必要变更时与设计院协商请设计院出变更通知单。

接变更通知单后，再进行改动。

原则上必须按图施工、调试。

2．调试所关于继电保护调试的有关规定：2.1各站的图纸，要由相应站的负责人亲自审图并作问题记录。

并在设计图纸交底时提出，问题的提出及改变办法，要有记录并由当事人签字。

2.2各站调试人员要绝对听从负责人的工作安排，各分项工作的负责人由本站负责人指派。

每项工作记录要清楚（试验人、负责人、使用仪器仪表）2.3各站的原始记录，要由本专业的专责工程师或班长作不定期检查。

发现问题或试验项目不全者，及时向调试所领导汇报。

由调试所领导研究按问题的轻重作出处理决定。

2.4各站在此工程完了一个月内必须将试验报告出齐，并由专职工程师审核签字。

2.5各站安全问题要由各站负责人每周开一次安全会。

根据当时站内情况，说明各项注意事项，并要有安全记录。

3．施工准备：各站在进入现场前，本站负责人以本站设计图纸为依据，编制整体调试计划、进度安排、人员安排并根据本站的实际设备情况，提出本站所使用设备的仪器仪表清单，经本专业专工或班长审核后批准，在调试工作中严格按计划执行。

施工过程中认证填写“负责人工作程序”，特别对计划外因素、所遇各种问题及其解决方案作好详尽纪录。

继电保护及二次回路现场验收作业指导书
验收单位:
建设单位：
施工单位：
设备厂家：
平陆云盖寺风电场
一、总则
为加强风电场继电保护及二次回路验收管理工作，提高继电保护基建、技改工程质量，规范验收工作，保证新设备投运后的安全稳定运行,特制定本验收指导书。

本指导书规定了继电保护及二次回路验收的项目及要求，明确了验收工作中与相关专业配合的工作，规范了验收缺陷管理工作,使整个验收工作有据可依。

二、验收依据
1．设备安装使用说明书
2。

继电器和继电保护装置基本试验方法 GB7261—2000
3。

继电保护和安全自动装置技术规程GB/T14285-2006
4.微机线路保护装置通用技术条件 GB/T15145—2001
5.电气装置安装工程盘柜及二次回路接线施工及验收规范 GB50171—92
6.电气装置安装工程电缆线路施工及验收规范GB50168-92
7。

电力系统继电保护柜、屏通用技术条件 DL/T 720-2000
8。

“国家电网公司十八项电网重大反事故措施”（试行）继电保护专业重点实施要求9．《国家电网公司电力安全工作规程》2009版（变电站)
10. 其它现行的有关规定
四、危险点分析及控制
六、作业流程图
进入现场工作
七、 验收项目表
验收时间： 年 月 日 验收人：
验收总结
按事先制定的计划对设备进行检查
工作人员退出工作现场
八、验收工作总结
九、验收问题反馈汇总表。

WORD 格式整理 中国南方电网有限责任公司企业标准南方电网继电保护检验规程Testing regulation on protection equipment of CSG中国南方电网有限责任公司 发 布 Q/CSGICS备案号：目次1范围 (1)2规范性引用文件 (1)3总则 (1)4检验种类及周期 (1)5检验仪器仪表、试验电源的基本要求与配置 (4)6检验前的准备工作 (4)7试验回路接线的一般原则 (5)8外观及回路接线检查 (6)9直流电源接线检查 (8)10装置及二次回路绝缘检查 (9)11电流、电压互感器及其回路检验 (10)12装置检验 (11)13断路器、隔离开关及有关二次回路的检验 (13)14操作箱及其二次回路检验 (13)15通道的检验 (14)16整组试验 (16)17与厂站自动化系统、继电保护信息系统配合开展的检验 (17)18装置投运 (18)19投入运行后的工作 (19)附录1 常用继电器的检验项目 (21)附录2 继电保护装置及通道设备的检验项目 (24)附录3 变电站自动化系统、继电保护信息系统检验项目 (28)前言为指导和规范南方电网继电保护装置及其回路的检验，特制定本标准。

本标准的附录均为规范性附录。

本标准由中国南方电网有限责任公司系统运行部提出。

本标准由中国南方电网有限责任公司系统运行部归口并解释。

本标准的主要起草人：丁晓兵、李一泉、刘锦兰、韩冰、鲁德峰、宁进荣、赵曼勇、周红阳、王斌南方电网继电保护检验规程1范围本标准规定了继电保护装置及其二次回路（以下简称装置）检验的周期、内容及要求。

本标准适用于南方电网各供电单位、并网运行发电企业及用户负责继电保护装置管理和运行维护的单位，有关规划设计、研究制造、安装调试单位及部门均应遵守本标准。

2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。

凡是注日期的引用文件，其随后所有的修改单或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。

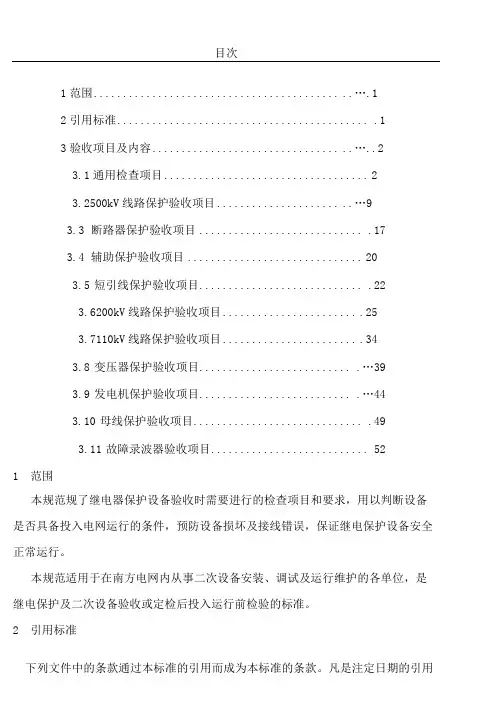

目次1范围.......................................... (1)2引用标准........................................... .13验收项目及内容................................ . (2)3.1通用检查项目 (2)3.2500kV线路保护验收项目..................... .. (9)3.3断路器保护验收项目............................ .173.4辅助保护验收项目 (20)3.5短引线保护验收项目............................ .223.6200kV线路保护验收项目....................... .253.7110kV线路保护验收项目....................... .343.8变压器保护验收项目.......................... . (39)3.9发电机保护验收项目.......................... . (44)3.10母线保护验收项目............................. .493.11故障录波器验收项目 (52)1范围本规范规了继电器保护设备验收时需要进行的检查项目和要求，用以判断设备是否具备投入电网运行的条件，预防设备损坏及接线错误，保证继电保护设备安全正常运行。

本规范适用于在南方电网内从事二次设备安装、调试及运行维护的各单位，是继电保护及二次设备验收或定检后投入运行前检验的标准。

2引用标准文件，其随后所有的修改文件（不包括勘误的内容）或修订版均不适用于本标准，然后，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本标准。

GB50171—1992电气装置安装工程盘、柜及二次回路接线施工及验收规范GB7261—1987继电器及继电保护装置基本实验方法GB50172—1992电气安装工程蓄电池施工及验收规范GB/T15145—1994微机线路保护装置通用技术条件DL428—1991电力系统自动低频减负荷技术规定DL478—1992静态继电保护及安全自动装置通用技术条件DL497—1992电力系统自动低频减负荷工作管理规定DL/T524—1993继电保护专用电力线载波收发信息机技术条件DL/T553—1994220〜500kV电力系统故障动态记录技术准则DL/T559—1994220〜500kV电网继电保护装置运行整定规程DL/T584—19953〜110kV电网继电保护装置运行整定规程DL/T587—1996微机继电保护装置运行管理规程DL/T623—1997电力系统继电保护及安全自动装置运行评价规程DL/T667—1999远动设备及系统第五部分传输规约第103篇继电保护设备信息接口配套标准DL/T781—2001电力用高频开关整流模块DL400—1991继电保护和安全自动装置技术规范NDGJ8-1989火力发电厂、变电所二次接线设计技术规（82）水电生字第11号继电保护和安全自动装置运行管理规程（87）水电生字第108号继电保护及电网安全自动装置检验条例（87）电生供字第254号继电保护及电网安全自动装置现场工作保安规定电力系统继电保护及安全自动装置反事故措施要点电力系统继电保护技术监督规定（试行）3验收项目及内容设备安装试验报告要求记录所使用的试验仪器、仪表的型号和编号；所有的设备安装试验报告要求有试验人员、审核人员、负责人员及监理工程师签字，并作出试验结论。

继电保护二次回路检验规范一．总则1．本检验规范是针对各相关继电保护检验作业指导书及检验规范的补充规定。

2．本检验规范总结了继电保护检验工作中有关二次回路部分的检查、传动等工作项目并对其进行了规范。

3．本检验规范规定了检验工作中的重点工作，各单位应根据本单位具体情况制定详细的检验项目。

4．各单位在继电保护基建验收、年度检验工作中，必须严格按此规范执行。

5．现场在进行二次回路检验工作中，除遵照本作业指导书外，还应遵守有关现场安全规定，并做好相关安全措施。

二．继电保护二次回路检验项目及规范说明：新投产间隔的二次回路验收检验应按本规范的全部项目进行。

全部检验按本规范中有*号及有△号的项目进行，部分检验则只按有△号的项目进行。

△1．二次回路的清扫、检查工作对保护屏、控制屏、端子箱等保护专业维护范围的端子排进行清扫，并对端子排、二次线进行外观检查。

2．控制、保护、信号及远动等回路绝缘检查*2．1控制回路绝缘检查在分电屏处，断开控制电源空气开关或取下控制电源保险，控制回路其余部分完好。

用1000V绝缘摇表测量控制电源正负极回路、跳合闸回路对地的绝缘电阻，要求其阻值应大于1MΩ。

应根据具体控制回路情况，保证所有回路均接受测试，没有死区。

△2．2 音频电缆回路绝缘检查将音频电缆两侧回路断开，用1000V绝缘摇表测量音频电缆对地绝缘，要求其阻值应大于1MΩ。

2．3中央信号、远动信号等回路绝缘检查将各回路两端断开，用1000V绝缘摇表测量各回路对地的绝缘电阻，要求其阻值应大于1MΩ。

2．4 保护电源回路绝缘检查2．4．1在分电屏处，断开保护电源空气开关或取下保护电源回路保险，保护电源回路其余部分完好。

保护装置所有插件均在拔出位置。

△2．4．2将保护正负电源短接，如保护装置开入电源用保护电源，则还需与开入端子相连，用1000V绝缘摇表测量此回路与地的绝缘电阻，要求其阻值应大于1MΩ。

2．5对于新投产工程，还需测量上述各回路（电缆）不同线间的绝缘电阻，用1000V绝缘摇表测量此回路与地的绝缘电阻，要求其阻值应大于1MΩ。
