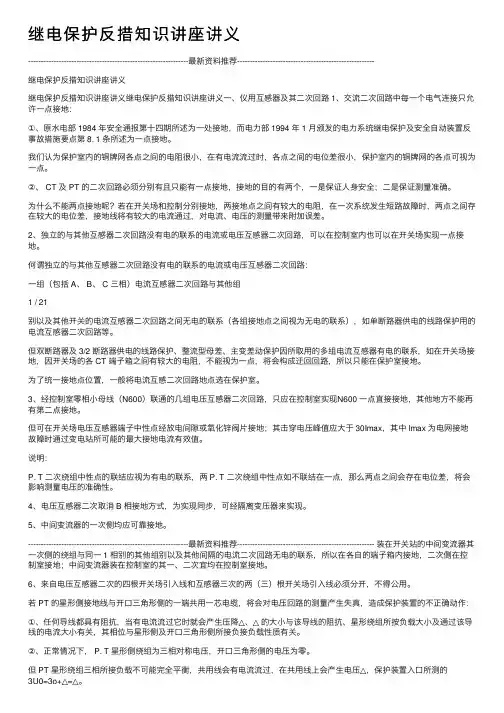

继电保护反措知识讲座讲义---------------------------------------------------------------最新资料推荐------------------------------------------------------继电保护反措知识讲座讲义继电保护反措知识讲座讲义继电保护反措知识讲座讲义⼀、仪⽤互感器及其⼆次回路 1、交流⼆次回路中每⼀个电⽓连接只允许⼀点接地：①、原⽔电部 1984 年安全通报第⼗四期所述为⼀处接地，⽽电⼒部 1994 年 1 ⽉颁发的电⼒系统继电保护及安全⾃动装置反事故措施要点第 8. 1 条所述为⼀点接地。

我们认为保护室内的铜牌⽹各点之间的电阻很⼩，在有电流流过时，各点之间的电位差很⼩，保护室内的铜牌⽹的各点可视为⼀点。

②、 CT 及 PT 的⼆次回路必须分别有且只能有⼀点接地，接地的⽬的有两个，⼀是保证⼈⾝安全；⼆是保证测量准确。

为什么不能两点接地呢？若在开关场和控制分别接地，两接地点之间有较⼤的电阻，在⼀次系统发⽣短路故障时，两点之间存在较⼤的电位差，接地线将有较⼤的电流通过，对电流、电压的测量带来附加误差。

2、独⽴的与其他互感器⼆次回路没有电的联系的电流或电压互感器⼆次回路，可以在控制室内也可以在开关场实现⼀点接地。

何谓独⽴的与其他互感器⼆次回路没有电的联系的电流或电压互感器⼆次回路：⼀组（包括 A、 B、 C 三相）电流互感器⼆次回路与其他组1 / 21别以及其他开关的电流互感器⼆次回路之间⽆电的联系（各组接地点之间视为⽆电的联系），如单断路器供电的线路保护⽤的电流互感器⼆次回路等。

但双断路器及 3/2 断路器供电的线路保护、整流型母差、主变差动保护因所取⽤的多组电流互感器有电的联系，如在开关场接地，因开关场的各 CT 端⼦箱之间有较⼤的电阻，不能视为⼀点，将会构成迂回回路，所以只能在保护室接地。

为了统⼀接地点位置，⼀般将电流互感⼆次回路地点选在保护室。

基本知识讲课内容：1、二次回路基础知识（二次回路内容、二次回路图分类、常用符号及元器件表示方式，变配电所二次设备布置）2、继电保护的基础知识（继电保护的基本任务、对继电保护的基本要球、继电保护的基本工作原理及构成、继电器的基本原理及分类、互感器的极性、方向、误差、接线）3、结合公司装置及技术说明书讲解公司装置是如何实现继电保护的基本任务，满足继电保护的基本要求的；公司装置中使用的继电器的类型；互感器的各种接线方式如何在公司装置上实现讲课要求：1、了解二次回路的基本知识2、掌握继电保护的基础知识3、针对讲课内容出相应的习题，10道左右二次回路基本知识一、二次回路内容变配电所的二次部分对于实现变配电所安全、优质和经济的电能分配具有极为重要的作用。

变配电所的电气设备按其作用的不同可分为一次设备和二次设备，其控制保护接线回路又可分为一次回路和二次回路。

一次设备是指直接输送和分配电能的高电压、大电流设备，包括电力母线、电力线路、高压断路器、高压隔离开关、电流互感器、电压互感器等。

由变配电所一次设备组成的整体称为变配电所一次部分。

二次设备是指对一次设备进行监察、控制、测量、调节和保护的低电压、小电流设备，包括继电保护及安全自动装置、操作电源、熔断器等。

由变配电所二次设备组成的整体称为变配电所二次部分。

一次回路又称为一次接线是将一次设备相互连接而形成的电路。

二次回路又称为二次接线是将二次设备相互连接而形成的电路。

包括电气设备的测量回路、控制操作回路、信号回路、保护回路等。

二次回路的工作任务是反映一次设备的工作状态及控制一次设备，即在一次设备发生故障时，能迅速反应故障，并使故障设备退出工作，保证变配电所处于安全的运行状态。

二次回路的主要内容是高压电气设备和电力线路的控制、信号、测量及监察、继电保护及自动装置、操作电源等系统。

a、控制系统控制系统是由控制器具、控制对象及控制网络构成控制系统的作用是对变电站的开关设备进行就地或远方跳、合闸操作，以满足改变主系统运行方式及处理故障的要求。

第四篇电气二次回路第O章电气二次回路的基本知识一、二次回路及其作用（1）发电厂和变电所的电气设备可分为一次设备、二次设备。

（经常还将远动或测控设备称为三次设备，通讯设备称为四次设备）一次设备：也称主设备，是构成电力系统的主体。

它是直接生产、输送与分配电能的设备，包括如：发电机、电力变压器、断路器、隔离开关、母线、电力电缆与输电线路等。

一、二次回路及其作用（2）二次设备：是对一次设备及系统进行控制、调节、保护和监测的设备。

它包括：控制设备、继电保护和安全自动装置、测量仪表、信号设备等。

二次回路：二次设备按照一定规则连接起来以实现某种技术要求的电气回路。

二、二次回路的范围（1）控制回路：由控制开关与控制对象（如断路器、隔离开关）的传递机构、执行（或操作）机构组成。

其作用是对一次设备进行“合”、“分”操作。

调节回路：是指调节型自动装置。

如由VQC系统对主变进行有载调压、对电容器进行投切的装置，发电机的励磁调节装置。

它是由测量机构、传送机构、调节器和执行机构组成。

其作用是根据一次设备运行参数的变化，实时在线调节一次设备的工作状态，以满足运行要求。

二、二次回路的范围（2）继电保护和自动装置回路：是由测量回路、比较部分、逻辑部分和执行部分等组成。

其作用是根据一次设备和系统的运行状态，判断其发生故障或异常时，自动发出跳闸命令有选择性地切除故障，并发出相应地信号，当故障或异常消失后，快速投入有关断路器（重合闸及备用电源自动投入装置），恢复系统的正常运行。

以上主要是指常规的电磁型继电器等构成的保护与自动装置二、二次回路的范围（3）测量回路：由各种测量仪表及其相关回路组成。

其作用是指示或记录一次设备和系统的运行参数，以便运行人员掌握一次系统的运行情况，同时也是分析电能质量、计算经济指标、了解系统潮流和主设备运行工况的主要依据。

综合自动化已使该回路与三次回路的分界点越来越模糊二、二次回路的范围（4）信号回路：由信号发送机构和信号继电器等构成。

继电保护与二次系统（高压电工进网作业）主要介绍继电保护二次系统和传统的继电保护一.继电保护任务及基本要求1.继电保护任务造成电气设备故障或异常运行的原因：由于外力破坏、内部绝缘击穿、过负荷、误操作等。

最常见故障：短路故障短路故障：三相短路、两相短路、大电流接地系统发生的单相接地短路、以及变电器、电机类设备的内部线圈匝间短路。

任务：（1）当电气设备发生短路故障时，能自动、迅速、有选择地将故障设备从电力系统切除，将事故尽可能控制在最小范围内。

（2）当正常供电的电源因故中断时，继电保护和自动装置将自动投入备用电源。

2.继电保护基本要求基本要求：为了能正确无误迅速切除故障，使电力系统能以最快速度恢复正常运行，要求继电保护具有足够的选择性、快速性、灵敏性、可靠性。

电力系统故障基本特点：电流突增、电压突降或过高、电流和电压相位角发生变化，以及出现负序或零序分量等。

还有其他的物理量，如变压器油箱内故障时伴随产生的大量瓦斯和油流速度的增大或油压强度的增高等特点。

利用这些基本特点可以构成各种不同原理的继电保护。

各种继电保护：电流过负荷、过电流、电流速断、电流方向保护、低电压、过电压、电流闭锁电压速断、差动、距离、高频保护等。

此外还有如瓦斯保护。

选择性当电力系统发生故障时，继电保护应能有选择地将故障部分切除，让非故障部分继续运行，使停电范围尽量缩小。

为此一般按整定电气量的动作值和上下级保护动作时限进行配合（一般时差取～秒）。

快速性减轻故障设备损坏程度，缩小故障波及范围，提高系统运行稳定性，加快系统电压的恢复，提高自动重合闸和备用电源或备用设备自动投入的效果等。

灵敏性灵敏性系指继电保护装置对故障和异常工作状况的反映能力。

在保护装置的保护范围内，不管短路点的位置如何、不论短路的性质怎样，保护装置均不应产生拒绝动作；但在保护区外发生故障时,又不应该产生错误动作。

相邻设备的上下级保护之间的灵敏性配合也是选择性的条件之一。

可靠性可靠性是指保护该动作时应可靠动作，不该动作时应可靠不动作，可靠性是对继电保护装置性能的最根本的要求。

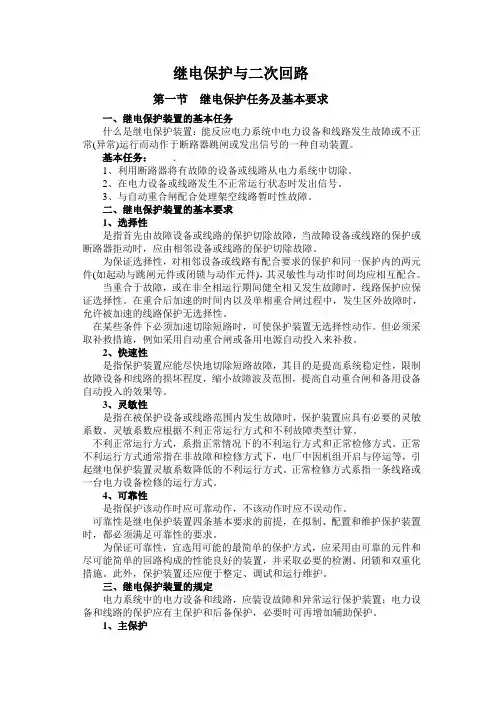

继电保护与二次回路第一节继电保护任务及基本要求一、继电保护装置的基本任务什么是继电保护装置：能反应电力系统中电力设备和线路发生故障或不正常(异常)运行而动作于断路器跳闸或发出信号的一种自动装置。

基本任务：．1、利用断路器将有故障的设备或线路从电力系统中切除。

2、在电力设备或线路发生不正常运行状态时发出信号。

3、与自动重合闸配合处理架空线路暂时性故障。

二、继电保护装置的基本要求1、选择性是指首先由故障设备或线路的保护切除故障，当故障设备或线路的保护或断路器拒动时，应由相邻设备或线路的保护切除故障。

为保证选择性，对相邻设备或线路有配合要求的保护和同一保护内的两元件(如起动与跳闸元件或闭锁与动作元件)，其灵敏性与动作时间均应相互配合。

当重合于故障，或在非全相运行期间健全相又发生故障时，线路保护应保证选择性。

在重合后加速的时间内以及单相重合闸过程中，发生区外故障时，允许被加速的线路保护无选择性。

在某些条件下必须加速切除短路时，可使保护装置无选择性动作。

但必须采取补救措施，例如采用自动重合闸或备用电源自动投入来补救。

2、快速性是指保护装置应能尽快地切除短路故障，其目的是提高系统稳定性，限制故障设备和线路的损坏程度，缩小故障波及范围，提高自动重合闸和备用设备自动投入的效果等。

3、灵敏性是指在被保护设备或线路范围内发生故障时，保护装置应具有必要的灵敏系数。

灵敏系数应根据不利正常运行方式和不利故障类型计算。

不利正常运行方式，系指正常情况下的不利运行方式和正常检修方式。

正常不利运行方式通常指在非故障和检修方式下，电厂中因机组开启与停运等，引起继电保护装置灵敏系数降低的不利运行方式。

正常检修方式系指一条线路或一台电力设备检修的运行方式。

4、可靠性是指保护该动作时应可靠动作，不该动作时应不误动作。

可靠性是继电保护装置四条基本要求的前提，在拟制、配置和维护保护装置时，都必须满足可靠性的要求。

为保证可靠性，宜选用可能的最简单的保护方式，应采用由可靠的元件和尽可能简单的回路构成的性能良好的装置，并采取必要的检测、闭锁和双重化措施。

第一章继电保护工作基本知识第一节电流互感器电流互感器（CT）是电力系统中很重要的电力元件，作用是将一次高压侧的大电流通过交变磁通转变为二次电流供给保护、测量、录波、计度等使用，本局所用电流互感器二次额定电流均为5A，也就是铭牌上标注为100/5，200/5等，表示一次侧如果有100A或者200A电流，转换到二次侧电流就是5A。

电流互感器在二次侧必须有一点接地，目的是防止两侧绕组的绝缘击穿后一次高电压引入二次回路造成设备与人身伤害。

同时，电流互感器也只能有一点接地，如果有两点接地，电网之间可能存在的潜电流会引起保护等设备的不正确动作。

如图1.1，由于潜电流IX的存在，所以流入保护装置的电流IY≠I，当取消多点接地后IX＝0，则IY＝I。

在一般的电流回路中都是CT选择在该电流回路所在的端子箱接地。

但是，如果差动回路的各个比较电流都在各自的端子箱接地，有可能由于地网的分流从而影响保护的工作。

所以对于差动保护，规定所有电流回路都在差动保护屏一点接地。

图1.1电流互感器实验1、极性实验功率方向保护及距离保护，高频方向保护等装置对电流方向有严格要求，所以CT必2、变比实验须做极性试验，以保证二次回路能以CT的减极性方式接线，从而一次电流与二次电流的方向能够一致，规定电流的方向以母线流向线路为正方向，在CT本体上标注有L1、L2，接线盒桩头标注有K1、K2，试验时通过反复开断的直流电流从L1到L2，用直流毫安表检查二次电流是否从K1流向K2。

线路CT本体的L1端一般安装在母线侧，母联和分段间隔的CT本体的L1端一般都安装在I母或者分段的I段侧。

接线时要检查L1安装的方向，如果不是按照上面一般情况下安装，二次回路就要按交换头尾的方式接线。

CT需要将一次侧电流按线性比例转变到二次侧，所以必须做变比试验，试验时的标准CT是一穿心CT，其变比为（600/N）/5，N为升流器穿心次数，如果穿一次，为600/5。

对于二次是多绕组的CT，有时测得的二次电流误差较大，是因为其他二次回路开路，是CT磁通饱和，大部分一次电流转化为励磁涌流，此时应当把其他未测的二次绕组短接即可。
