某小区屋面防水施工方案

  • 格式：doc
  • 大小：50.50 KB
  • 文档页数：6

G0151/F/05

解放军总医院颐晟小区

施工方案 屋面防水工程

1 北京卓宝防水工程有限公司 编号：G0151/F/05

解放军总医院颐晟小区

屋面防水工程

施

工

方

案

编制：

审 核：

北京卓宝防水工程有限公司

二〇〇四年三月十日 G0151/F/05

解放军总医院颐晟小区

施工方案 屋面防水工程

2 北京卓宝防水工程有限公司

解放军总医院颐晟小区

屋面防水工程

施工方案

第一章 编制前言

1、国家标准《屋面工程质量验收规范》（GB 50207-2002）；

2、本工程特点、施工现场条件、使用要求等；

3、北京卓宝防水工程有限公司质量控制文件及程序文件。

第二章 主要防水材料选用

根据本工程特点及部分防水材料性能，采用北京卓宝科技有限公司生产的“卓宝”牌1.5mm厚“贴必定”（Bondsure）P型自粘防水卷材和深圳市卓宝科技股份有限公司生产的“卓宝”牌1.5mm厚“水皮优” （Moisprub）超强弹性防水涂料作为主要防水材料。

 “贴必定”自粘防水卷材具有如下特点：

 具有超强粘结性能、延伸性能好、高低温性能稳定等优点。

 极具特色的“自愈”功能，能自行愈合较小的穿刺破损，可自动填塞愈合较小的基层裂缝。

 极强的基层 “自锁水”功能，可将因卷材破损引起的渗漏限制在局部范围内，而不会出现积水在防水层下无限制横向扩散的现象，有效避免了防水层的整体失效。

 超强的卷材与卷材的粘结性能，搭接严密可靠。

 优良的延伸性能，能适应基层的变形或开裂而不会出现卷材撕裂。

 “水皮优”（Moisprub）超强弹性防水涂料具有如下特点：

 属单组份湿固化聚氨酯防水涂料。

 有高强度、高延伸率、高弹性、抗疲劳、耐老化等优异特点。 G0151/F/05

解放军总医院颐晟小区

施工方案 屋面防水工程

3 北京卓宝防水工程有限公司  新型环保型防水涂料，无溶剂、无毒、无污染，可用于饮用水工程。

 液态冷施工，可形成大面积无缝防水膜。

 极强的基层粘接性能。

 单组份包装，无须现场配比搅拌，不易出错。

第三章 防水设计建议

根据本工程的防水设防要求，结合材料特性，各部位构造层次建议设计如下：

 屋面（自上而下依次为:）

 细石混凝土保护层

 *1.5mm厚贴必定（Bondsure）P型自粘防水卷材防水层

 *1.5mm厚贴必定（Bondsure）P型自粘防水卷材防水层

 *1.5mm厚水皮优超强弹性防水涂料防水层

 20mm厚1: 2.5水泥砂浆找平层

 找坡层

 聚苯板保温层

 钢筋混凝土屋面板

注：

带“*”项建议由专业防水公司负责施工。

第四章 “水皮优” 涂料防水层施工

一、施工工艺

1、工艺流程：

基层检查验收——阴阳角、节点部位涂刮附加层——涂刮大面防水层——验收

2、作业条件：

基层（找平层）已符合以下条件，并办理验收、工作面移交手续：

（1） 基层牢固，基面洁净、平整、干燥；

（2） 基层阴阳角做成圆弧形（阴角最小R=20mm,阳角最小R=10mm）；

3、施工做法： G0151/F/05

解放军总医院颐晟小区

施工方案 屋面防水工程

4 北京卓宝防水工程有限公司 （1） 在“水皮优”涂料中外加6～8%的配套粉料和15%的水，电动搅拌2～3分钟再涂刮附加层。附加涂层总宽度为300mm。

（2） 分层纵横方向交替涂刮大面水皮优涂膜，配料方法同附加层。涂刮时应注意用力适度，不漏底、不堆积，晾放4-6小时（视乎基层潮湿程度及现场环境温度而不同），前一涂层干燥成膜后才可涂刮下一层，分两层涂刮。

（3） 涂膜防水施工完成后经感官质量验收（及蓄水检验无渗漏）后，尽快将工作面移交下道工序。

二、施工注意事项

1、施工防水层之前，须将管道及预埋件安装固定好，以避免在防水层施工好后，打洞凿孔，破坏防水层，留下渗漏隐患。

2、前后两层涂膜涂刮方向要互相垂直。同层涂膜的先后搭茬宽度为30mm。

3、施工缝搭接宽度100mm以上。接涂前将甩茬表面处理干净。

三、质量要求

1、 涂膜厚度符合设计要求。

2、 涂膜与基层粘结牢固，不得有空鼓，涂层平整、均匀，无脱皮、起壳、裂缝、起泡等缺陷。

第五章 “贴必定”卷材防水层施工

一、 施工工艺

1、 工艺流程：

定位、弹线——粘铺大面卷材——滚压、粘合——卷材收头密封——验收

2、 施工方法：

（1） 平面卷材铺贴：将卷材对准基准线试铺约5m长，用裁纸刀将隔离纸轻轻划开，注意不要划伤卷材，将隔离纸从卷材背面缓缓撕开，同时将卷材沿基准线慢慢向前推铺。边撕隔离纸边铺贴。铺贴好后将前面试铺的约5m长的卷材卷回，依上述方法同样粘贴在基层上。在推铺卷材时，应随时注意与基准线对齐，推铺速度不宜过快，以免出现偏差难以纠正。卷材粘贴时，卷材不得用力拉伸。粘贴后，随即用胶辊用力向前、向外侧滚压，排出空气，使卷材牢固粘贴在基层上。搭接 G0151/F/05

解放军总医院颐晟小区

施工方案 屋面防水工程

5 北京卓宝防水工程有限公司 铺贴下一幅卷材时，将位于下层的卷材搭接部位的隔离纸揭起，将上层卷材对准搭接控制线平服粘贴在下层卷材上，胶辊用力向下、向外滚压，排出空气，粘贴牢固。卷材搭接宽度为长边65mm，短边80mm。

（2） 卷材上部立面收头时原则上伸入预留凹槽（20mm×40mm）内，用金属压条将卷材端头钉牢，用专用密封膏密封。如无凹槽，直接用金属压条固定并密封亦可。

（3） 相对薄弱的部位（搭接缝、管道包裹、异形部位卷材剪裁较多的情况）亦采用专用密封膏密封。

二、施工注意事项

1、 施工防水层之前，须将各种管道及预埋件安装固定好，以避免在防水层施工好后，打洞凿孔，破坏防水层，留下渗漏隐患。

2、 相邻两排卷材的短边接头应相互错开300mm以上，以免多层接头重叠而使得卷材粘贴不平服。

3、 粘贴大面卷材时，不要将卷材背面搭接部位的隔离纸过早揭掉，以免污染粘结层或误粘。

三、质量要求

1、 铺贴方法和搭接、收头符合设计、规范要求，粘结牢固紧密，接缝严密，无破损、断裂、刻痕、砂眼、异状粘结及明显的皱皮、气泡、异状起伏等缺陷。

2、 节点部位加强处理按规范和设计要求施工。

第六章 成品保护

一、 在防水层施工中或防水层已完成而保护层未完成时，是成品保护的最关键时期。在此其间，禁止任何无关人员进入现场。严禁穿带铁钉、铁掌的鞋进入现场，以免扎伤防水层。防水施工人员、物料进入，必须遵守轻拿轻放的原则，严禁尖锐物体撞击破坏防水层。

二、 其它各工序施工时注意避免破坏防水保护层，不得破坏防水层。在施工过程中，如发现防水层遭到破损，应尽快组织维修。

三、 防水层施工完毕后，不能在防水层上随意开洞或钻孔安装机器设备。如不得已必须在防水层上开洞、钻孔的，应先做好记录，并安排修补。

G0151/F/05

解放军总医院颐晟小区

施工方案 屋面防水工程

6 北京卓宝防水工程有限公司 北京卓宝防水工程有限公司

二OO四年三月十日

合集下载

防水屋面施工方案

防水屋面施工方案

1 湖州市大剧院屋面防水施工方案

一、工程概况：

湖州市大剧院项目是湖州市标志性建设项目，该工程有群艺馆及大剧院组成，总建筑面积23056平方米（其中大剧院19120M2，群艺馆3936M2），最高处34.84米，建筑层数4层，本大剧院为多层建筑乙等剧场，观众规模1341座。

群艺馆工程屋面做法为：

1、上人屋面（由上而下）：

a：15厚100×100广场砖铺地；

b：30厚1：3水泥砂浆垫层；

c；40厚C20细石混凝土，内配φ4＠200×200网筋；

d：25厚挤塑聚苯乙烯保温板；

e： 1.2厚PVC复合防水卷材；

f：20厚1：2.5水泥砂浆找平压光；

g：煤渣混凝土找坡1.5％，最薄处40厚；

h：现浇钢筋混凝土楼板。

大剧院工程屋面做法为：

1、上人屋面（由上而下）：

a：15厚100×100广场砖铺地（或30厚花岗岩砖铺地）；

b：30厚1：3水泥砂浆垫层；

c；40厚C20细石混凝土，内配φ4＠200×200网筋；

d：25厚挤塑聚苯乙烯保温板；

e： 1.2厚PVC复合防水卷材；

f：20厚1：2.5水泥砂浆找平压光；

g：煤渣混凝土找坡1.5％，最薄处40厚；

h：现浇钢筋混凝土楼板。

二、施工准备：

㈠、技术准备：

1、组织施工人员熟悉、审查现场及图纸，明确屋面工程的各项设计要求。 2 2、认真做好施工前的各项协凋、准备工作。

3、编制具体、详细的屋面防水、保温工程施工进度计划。

4、根据屋面防水、保温工程进度计划提出各种原材料、半成品、劳动力、机具设备资源需用计划表，并按计划落实进场。

5、落实施工计划和技术、质量、安全责任制，按工程管理体系逐级进行质量、安全技术交底。

㈡、材料准备：

1、1.2厚PVC防水卷材，配专用胶水，计划在开工前10天进场。

2、25厚挤塑聚苯乙烯泡沫塑料板，计划在防水卷材施工时进场。

本工程所用防水、保温材料合格证齐全，并随货同行，到现场验收合格后方准在工程上使用。其中防水材料由现场监理按规定取样送检，合格后方准在工程上使用。

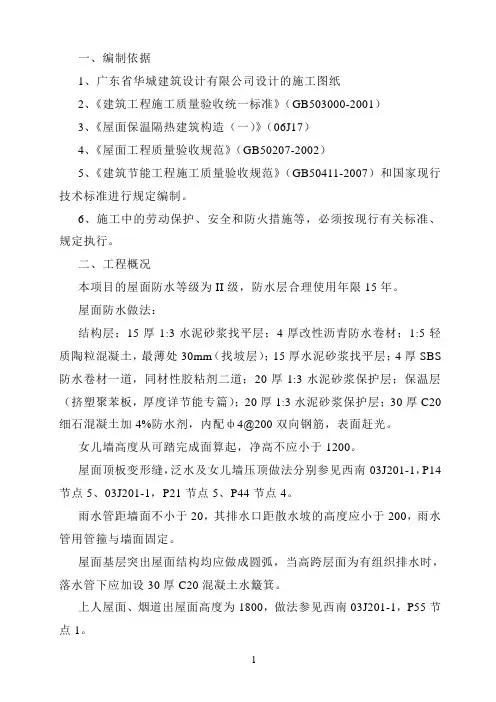

屋面防水层施工方案

屋面防水层施工方案

1 一、编制依据

1、广东省华城建筑设计有限公司设计的施工图纸

2、《建筑工程施工质量验收统一标准》（GB503000-2001）

3、《屋面保温隔热建筑构造（一）》（06J17）

4、《屋面工程质量验收规范》（GB50207-2002）

5、《建筑节能工程施工质量验收规范》（GB50411-2007）和国家现行技术标准进行规定编制。

6、施工中的劳动保护、安全和防火措施等，必须按现行有关标准、规定执行。

二、工程概况

本项目的屋面防水等级为II级，防水层合理使用年限15年。

屋面防水做法：

结构层；15厚1:3水泥砂浆找平层；4厚改性沥青防水卷材；1:5轻质陶粒混凝土，最薄处30mm（找坡层）；15厚水泥砂浆找平层；4厚SBS防水卷材一道，同材性胶粘剂二道；20厚1:3水泥砂浆保护层；保温层（挤塑聚苯板，厚度详节能专篇）；20厚1:3水泥砂浆保护层；30厚C20细石混凝土加4%防水剂，内配ф4@200双向钢筋，表面赶光。

女儿墙高度从可踏完成面算起，净高不应小于1200。

屋面顶板变形缝，泛水及女儿墙压顶做法分别参见西南03J201-1，P14节点5、03J201-1，P21节点5、P44节点4。

雨水管距墙面不小于20，其排水口距散水坡的高度应小于200，雨水管用管箍与墙面固定。

屋面基层突出屋面结构均应做成圆弧，当高跨层面为有组织排水时，落水管下应加设30厚C20混凝土水簸箕。

上人屋面、烟道出屋面高度为1800，做法参见西南03J201-1，P55节点1。

2 温度缝在1:5轻质陶粒混凝土找坡和水泥砂浆找平以后，用切割机按开间或每4500双向切缝，缝宽20深至板面，两边缝沿宽约30~40用柔性防水涂料加玻纤布呈U形粘于缝口。

三、施工工艺

1、水泥砂浆找平层

1）找平层下的基层施工前1d应浇水湿润，刷水泥浆一道，随扫随铺水泥砂浆，随用大杠尺沿冲筋高度找平，并用木抹子搓揉压实，抹时应用力均匀，并后退着操作。将施工印痕消除后，用靠尺检查平整度。

某教学综合楼屋面SBS防水施工方案

某教学综合楼屋面SBS防水施工方案

专项施工方案

工程名称：

编制单位：

编 制 人：

审 核 人：

批 准 人：

编制日期： 年 月

日

施工组织设计（方案）报审表

方案名称：

项目部报审意见：

项目经理： 年 月 日

工程部审核情况：

审核人： 年 月 日

工程部领导审批意见：

审批人： 年 月 日 目 录

一、编制依据 ...................................................................................... 5

二、工程概况 ...................................................................................... 5

三、施工组织机构 .............................................................................. 5

四、施工进度计划 .............................................................................. 6

五、防水工程设计 .............................................................................. 7

（一）设计原则 ............................................................................ 7

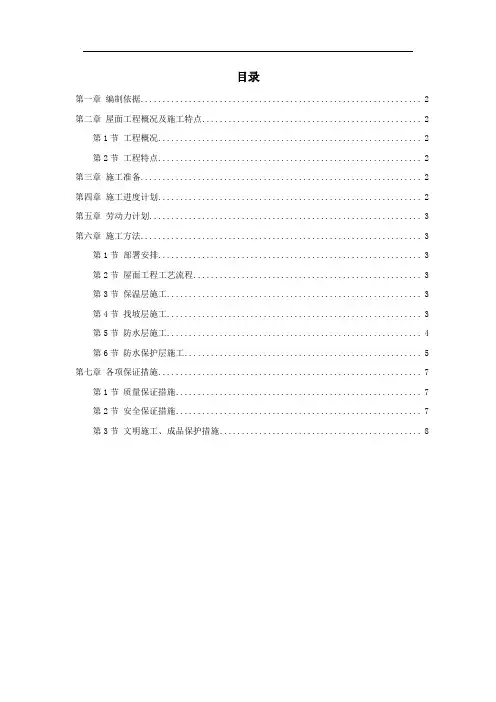

小区屋面防水工程施工方案
