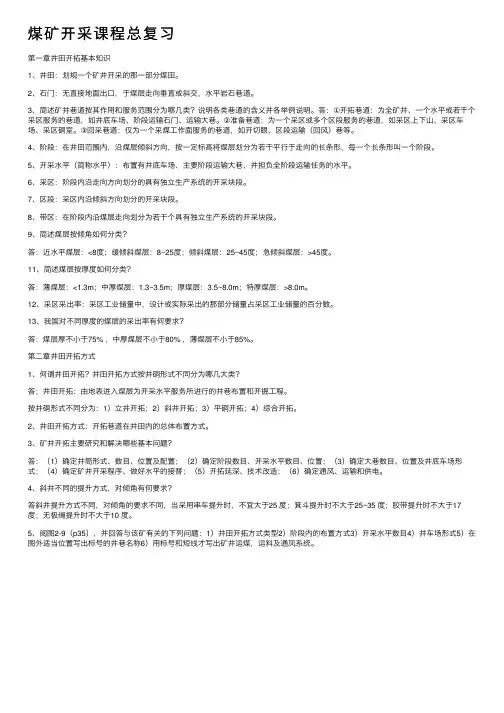

煤矿开采课程总复习第⼀章井⽥开拓基本知识1、井⽥:划规⼀个矿井开采的那⼀部分煤⽥。
2、⽯门:⽆直接地⾯出⼝,于煤层⾛向垂直或斜交,⽔平岩⽯巷道。
3、简述矿井巷道按其作⽤和服务范围分为哪⼏类?说明各类巷道的含义并各举例说明。
答:①开拓巷道:为全矿井、⼀个⽔平或若⼲个采区服务的巷道,如井底车场、阶段运输⽯门、运输⼤巷。
②准备巷道:为⼀个采区或多个区段服务的巷道,如采区上下⼭、采区车场、采区硐室。
③回采巷道:仅为⼀个采煤⼯作⾯服务的巷道,如开切眼、区段运输(回风)巷等。
4、阶段:在井⽥范围内,沿煤层倾斜⽅向,按⼀定标⾼将煤层划分为若⼲平⾏于⾛向的长条形,每⼀个长条形叫⼀个阶段。
5、开采⽔平(简称⽔平):布置有井底车场、主要阶段运输⼤巷,并担负全阶段运输任务的⽔平。
6、采区:阶段内沿⾛向⽅向划分的具有独⽴⽣产系统的开采块段。
7、区段:采区内沿倾斜⽅向划分的开采块段。
8、带区:在阶段内沿煤层⾛向划分为若⼲个具有独⽴⽣产系统的开采块段。
9、简述煤层按倾⾓如何分类?答:近⽔平煤层:<8度;缓倾斜煤层:8~25度;倾斜煤层:25~45度;急倾斜煤层:>45度。
11、简述煤层按厚度如何分类?答:薄煤层:<1.3m;中厚煤层:1.3~3.5m;厚煤层:3.5~8.0m;特厚煤层:>8.0m。
12、采区采出率:采区⼯业储量中,设计或实际采出的那部分储量占采区⼯业储量的百分数。
13、我国对不同厚度的煤层的采出率有何要求?答:煤层厚不⼩于75% ,中厚煤层不⼩于80% ,薄煤层不⼩于85%。

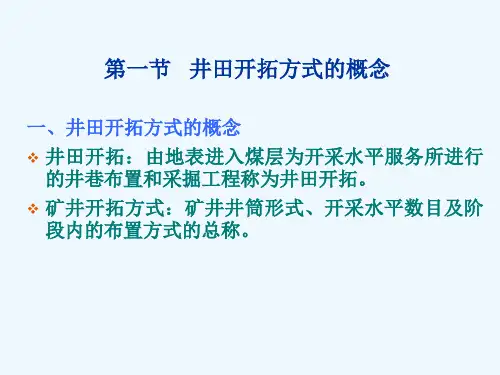

第⼆章井⽥开拓⽅式1、何谓井⽥开拓?井⽥开拓⽅式按井硐形式不同分为哪⼏⼤类?答;井⽥开拓:由地表进⼊煤层为开采⽔平服务所进⾏的井巷布置和开掘⼯程。
按井硐形式不同分为:1)⽴井开拓;2)斜井开拓;3)平硐开拓;4)综合开拓。
2、井⽥开拓⽅式:开拓巷道在井⽥内的总体布置⽅式。
3、矿井开拓主要研究和解决哪些基本问题?答:(1)确定井筒形式、数⽬、位置及配置;(2)确定阶段数⽬、开采⽔平数⽬、位置;(3)确定⼤巷数⽬、位置及井底车场形式;(4)确定矿井开采程序、做好⽔平的接替;(5)开拓延深、技术改造;(6)确定通风、运输和供电。

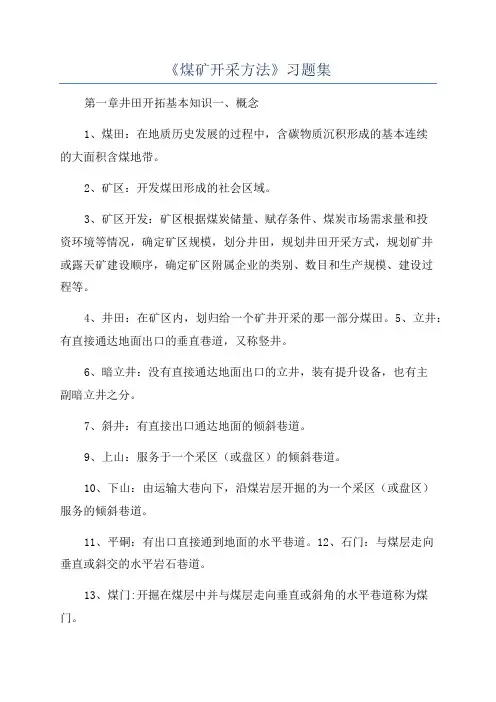

《煤矿开采方法》习题集第一章井田开拓基本知识一、概念1、煤田:在地质历史发展的过程中,含碳物质沉积形成的基本连续的大面积含煤地带。
2、矿区:开发煤田形成的社会区域。
3、矿区开发:矿区根据煤炭储量、赋存条件、煤炭市场需求量和投资环境等情况,确定矿区规模,划分井田,规划井田开采方式,规划矿井或露天矿建设顺序,确定矿区附属企业的类别、数目和生产规模、建设过程等。
4、井田:在矿区内,划归给一个矿井开采的那一部分煤田。
5、立井:有直接通达地面出口的垂直巷道,又称竖井。
6、暗立井:没有直接通达地面出口的立井,装有提升设备,也有主副暗立井之分。
7、斜井:有直接出口通达地面的倾斜巷道。
9、上山:服务于一个采区(或盘区)的倾斜巷道。
10、下山:由运输大巷向下,沿煤岩层开掘的为一个采区(或盘区)服务的倾斜巷道。
11、平硐:有出口直接通到地面的水平巷道。
12、石门:与煤层走向垂直或斜交的水平岩石巷道。
13、煤门:开掘在煤层中并与煤层走向垂直或斜角的水平巷道称为煤门。
14、平巷:没有出口直接通达地面,沿煤层走向开掘的水平巷道。
15、开拓巷道:为全矿井或一个开采水平服务的巷道属于开拓巷道。
16、准备巷道:为采区、一个以上区段、分段服务的运输、通风巷道叫准备巷道。
17、回采巷道:形成采煤工作面及为其服务的巷道。
18、矿井生产系统:是指煤矿生产过程中的提升、运输、通风、排水、人员安全进出、材料设备上下井、矸石出运、供电、供气、供水等巷道线路及其设施,是矿井安全生产的基本前提和保证。
19、阶段:在井田范围内,沿着煤层的倾斜方向,按一定标高把煤层划分为若干个平行于走向的长条部分,每个长条部分具有独立的生产系统,称之为一个阶段。
20、水平:通常将设有井底车场、阶段运输大巷并且担负全阶段运输任务的水平,称为“开采水平”,简称“水平”。
21、开采水平通常将设有井底车场、阶段运输大巷并且担负全阶段运输任务的水平,称为“开采水平”,简称“水平”。
井田开拓第一节基本概念⏹井田开拓:为了采取煤炭,需从地面向井下开掘一系列的井巷。
⏹井筒:从地面向地下开掘的用于行人、通风、运输、提升的通道。
有立、平、斜。
⏹巷道:与地面不直接相通的,用于行人、通风、运输等的通道。
直立巷道:巷道的长轴线与水平面垂直。
包括:立井、暗立井、溜井。
水平巷道:巷道的长轴线与水平面近似平行。
包括:平硐、平巷、大巷、石门、煤门。
倾斜巷道:巷道的长轴线与水平面有一定的夹角的巷道。
包括:斜井、采区上下山。
⏹硐室:空间三个轴线长度相差不大,且与地面不直接相通的地下巷道。
包括:井底水仓、变电所、绞车房、调度室、候车室。
⏹立井:有直接通达地面出口的垂直巷道,竖井。
⏹暗立井:没有直接通达地面出口的垂直巷道。
⏹溜井:担负自上而下溜放煤炭任务的暗井。
⏹平硐:有直接通达地面出口的水平巷道。
⏹平巷:沿煤层走向开掘的水平巷道。
⏹石门:布置在岩层中和岩层走向垂直或斜交的水平巷道。
⏹煤门:布置在煤层中和煤层走向垂直或斜交的水平巷道。
⏹斜井:有直接通达地面出口的倾斜巷道。
⏹暗立井:没有直接通达地面出口的倾斜巷道。
⏹上山:没有直接通达地面的出口,位于开采水平之上,从主要运输大巷沿煤层或岩⏹层由下向上开掘的倾斜巷道。
⏹下山:没有直接通达地面的出口,位于开采水平之下,从主要运输大巷沿煤层或岩层由上向下开掘的倾斜巷道。
⏹溜煤眼:专作溜煤用的小斜巷。
生产系统1)运煤系统2)通风系统3)运料排矸系统4)排水系统5)动力供应(电、压风)6)通讯、监测系统井下生产系统示意图1—主井;2—副井;3—井底车场;4—运输石门;5—运输大巷;6—回风立井;7—回风石门;8—回风大巷;9—采区运输石门;10—采区下部车场底板绕道;11—采区下部车场;12—采区煤仓;13—行人进风巷;14—运输上山;15—轨道上山;16—绞车房;17—采区回风石门;18—采区上部车场;19—采区中部车场;20—区段运输平巷;21—下区段回风平巷;22—联络巷;23—区段回风平巷;24—开切眼;25—采煤工作面。

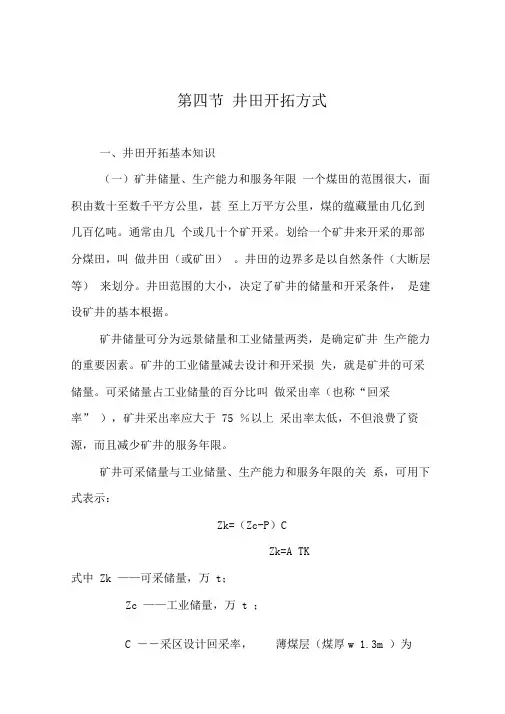

第四节井田开拓方式一、井田开拓基本知识(一)矿井储量、生产能力和服务年限一个煤田的范围很大,面积由数十至数千平方公里,甚至上万平方公里,煤的蕴藏量由几亿到几百亿吨。
通常由几个或几十个矿开采。
划给一个矿井来开采的那部分煤田,叫做井田(或矿田)。
井田的边界多是以自然条件(大断层等)来划分。
井田范围的大小,决定了矿井的储量和开采条件,是建设矿井的基本根据。
矿井储量可分为远景储量和工业储量两类,是确定矿井生产能力的重要因素。
矿井的工业储量减去设计和开采损失,就是矿井的可采储量。
可采储量占工业储量的百分比叫做采出率(也称“回采率” ),矿井采出率应大于 75 %以上采出率太低,不但浪费了资源,而且减少矿井的服务年限。
矿井可采储量与工业储量、生产能力和服务年限的关系,可用下式表示:Zk=(Zc-P)CZk=A TK式中 Zk ——可采储量,万 t;Zc ——工业储量,万 t ;C ――采区设计回采率,薄煤层(煤厚w 1.3m )为0.85 ,中厚煤层(煤厚1.3〜3.5m )为0.80 , 厚煤层(煤厚> 3.5m )为0.75 ;A ――矿井设计生产能力,万t/a ;T ――矿井设计服务年限, a;K ――储量备用系数,一般取 1.2〜1.4。
矿井生产能力,一般指矿井的设计生产能力。
按设计的生产能力大小矿井分为大、中、小三种井型:大型: 1.2、1.5、1.8、2.4、3.0、4.0、5.0、6.0Mt/a 及以上;中型: 0.45 、0.6 、0.9Mt/a ;小型: 0.3 Mt/a 及以下。
矿井服务年限应与矿井生产能力相适应,使它们之间保持一个技术、经济上都比较合理的关系。
《煤炭工业矿井设计规范》( 2005 年版),对 45 万 t/a 及以上矿井,按不同井型,对矿井的设计服务年限作了相应的规定,中型矿井设计服务年限不小于 40 年, 1.2〜2.4 Mt/a 矿井设计服务年限不小于 50 年,3.0〜5.0 Mt/a 矿井设计服务年限不小于 60 年, 6.0 Mt/a 及以上矿井设计服务年限不小于70 年。
