A卷
一、 填空：要求有计算过程。(每空5分，共15分)
1、图1所示电路中理想电流源的功率为 。(4分)
2、图2所示电路中电流I为 。
3、图3所示电路中电流U为 。
二、 分别用节点法、网孔法和戴维南定理求图4所示电路中的电流I。
图4 图5 图6
三、 求图5所示电路中的电压Uab 。(10分)
四、 含理想变压器电路如图6，VUS00100，求负载R上电压有效值U 。(10分)
五、求图7中各二端网络的等效电阻。(15分)
图7
六、电路如图8所示，开关K闭合前电路已稳定，用三要素法求K闭合后的uc(t)。(10分)
七、(10分)
电路如图9所示。已知：U=8V，Z1=1-j0.5Ω，Z2=1+j1Ω，
Z3=3-j1Ω。
(1) 求输入阻抗Zi； (2) 求1I。
图8 图9
B卷
一、选择题(单选)：(20分)
1、电阻与电感元件并联，它们的电流有效值分别为3A 和4A，则它们总的电流有效值为( ) 。
A、7A B、6A C、5A D、4A
2、关于理想电感元件的伏安关系，下列各式正确的有( )
A、u=ωLi B、u=Li C、u=jωLi D、u=Ldi/dt
3、耦合电感的顺串时等效电感为( ) 。
A、Leq=L1+L2+2M B、Leq=L1+L2-2M C、Leq=L1L2-M2 D、 Leq=L1L2-M2
4、单口网络，其入端阻抗形式是Z=R+jX，当X<0时,单口网络呈( )
1 第1章 试题库
一、填空题（建议较易填空每空0.5分，较难填空每空1分）
1、电流所经过的路径叫做 电路 ，通常由 电源 、 负载 和 中间环节 三部分组成。
2、实际电路按功能可分为电力系统的电路和电子技术的电路两大类，其中电力系统的电路其主要功能是对发电厂发出的电能进行 传输 、 分配 和 转换 ；电子技术的电路主要功能则是对电信号进行 传递 、 变换 、 存储 和 处理 。
3、实际电路元件的电特性 单一 而 确切 ，理想电路元件的电特性则 多元 和 复杂 。无源二端理想电路元件包括 电阻 元件、 电感 元件和 电容 元件。
4、由 理想电路 元件构成的、与实际电路相对应的电路称为 电路模型 ，这类电路只适用 集总 参数元件构成的低、中频电路的分析。
5、大小和方向均不随时间变化的电压和电流称为 稳恒直流 电，大小和方向均随时间变化的电压和电流称为 交流 电，大小和方向均随时间按照正弦规律变化的电压和电流被称为 正弦交流 电。
6、 电压 是电路中产生电流的根本原因，数值上等于电路中 两点电位 的差值。
7、 电位 具有相对性，其大小正负相对于电路参考点而言。
8、衡量电源力作功本领的物理量称为 电动势 ，它只存在于 电源 内部，其参考方向规定由 电源正极高 电位指向 电源负极低 电位，与 电源端电压 的参考方向相反。
9、电流所做的功称为 电功 ，其单位有 焦耳 和 度 ；单位时间内电流所做的功称为 电功率 ，其单位有 瓦特 和 千瓦 。
10、通常我们把负载上的电压、电流方向称作 关联 方向；而把电源上的电压和电流方向称为 非关联 方向。
11、 欧姆 定律体现了线性电路元件上电压、电流的约束关系，与电路的连接方式无关；
基尔霍夫 定律则是反映了电路的整体规律，其中 KCL 定律体现了电路中任意结点上汇集的所有 支路电流 的约束关系， KVL 定律体现了电路中任意回路上所有 元件上电压 的约束关系，具有普遍性。
电信系《电路分析》试题库汇编及答案
1 电路分析基础试题库汇编及答案
一．填空题（每空1分）
1-1.所谓电路，是由电的器件相互连接而构成的 电流 的通路。
1-2.实现电能输送和变换的电路称为 电工 电路；实现信息的传输和处理的电路称为 电子 电路。
1-3. 信号 是消息或信息的表现形式，通常是时间的函数。
2-1.通常，把单位时间内通过导体横截面的电荷量定义为 电流 。
2-2.习惯上把 正电荷 运动方向规定为电流的方向。
2-3.单位正电荷从a点移动到b点能量的得失量定义为这两点间的 电压 。
2-4.电压和电流的参考方向一致，称为 关联参考 方向。
2-5.电压和电流的参考方向相反，称为 非关联参考 方向。
2-6.电压和电流的负值，表明参考方向与实际方向 一致 。
2-7.若P>0（正值），说明该元件 消耗（或吸收） 功率，该元件为 负载 。
2-8.若P<0（负值），说明该元件 产生（或发出） 功率，该元件为 电源 。
2-9.任一电路中，产生的功率和消耗的功率应该 相等 ，称为功率平衡定律。
2-10.基尔霍夫电流定律（KCL）说明在集总参数电路中，在任一时刻，流出（或流出）任一节点或封闭面的各支路电流的 代数和为零 。
2-11.基尔霍夫电压定律（KVL）说明在集总参数电路中，在任一时刻，沿任一回路巡行一周，各元件的 电压 代数和为零。
2-12.用u—i 平面的曲线表示其特性的二端元件称为 电阻 元件。
2-13.用u—q平面的曲线表示其特性的二端元件称为 电容 元件。
2-14.用i—平面的曲线表示其特性的二端元件称为 电感 元件。
2-15.端电压恒为Su(t)，与流过它的电流i无关的二端元件称为 电压源 。
2-16.输出电流恒为Si(t)，与其端电压u无关的二端元件称为 电流源 。

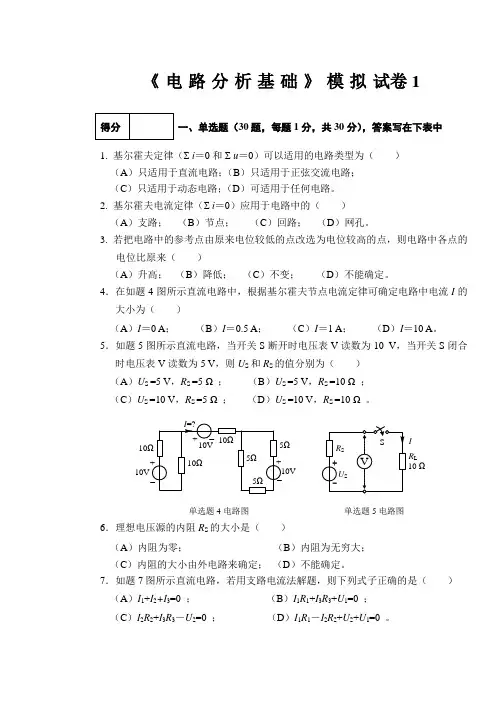

《电路分析基础》模拟试卷1
得分 一、单选题（30题，每题1分，共30分），答案写在下表中
1. 基尔霍夫定律（Σ i＝0和Σ u＝0）可以适用的电路类型为（ ）
（A）只适用于直流电路；（B）只适用于正弦交流电路；
（C）只适用于动态电路；（D）可适用于任何电路。
2. 基尔霍夫电流定律（Σ i＝0）应用于电路中的（ ）
（A）支路； （B）节点； （C）回路； （D）网孔。
3. 若把电路中的参考点由原来电位较低的点改选为电位较高的点，则电路中各点的电位比原来（ ）
（A）升高； （B）降低； （C）不变； （D）不能确定。
4．在如题4图所示直流电路中，根据基尔霍夫节点电流定律可确定电路中电流I的大小为（ ）
（A）I＝0 A； （B）I＝0.5 A； （C）I＝1 A； （D）I＝10 A。
5．如题5图所示直流电路，当开关S断开时电压表V读数为10 V，当开关S闭合时电压表V读数为5 V，则US和RS的值分别为（ ）
（A）US =5 V，RS =5 Ω ； （B）US =5 V，RS =10 Ω ；
（C）US =10 V，RS =5 Ω ； （D）US =10 V，RS =10 Ω 。
10V+10V5ΩI=?10V+5Ω5Ω+10Ω10Ω10Ω ISRLRS+-US10 ΩV
单选题4电路图 单选题5电路图
6．理想电压源的内阻RS的大小是（ ）
（A）内阻为零； （B）内阻为无穷大；
（C）内阻的大小由外电路来确定； （D）不能确定。
7．如题7图所示直流电路，若用支路电流法解题，则下列式子正确的是（ ）
（A）I1+I2+I3=0 ； （B）I1R1+I3R3+U1=0 ；
（C）I2R2+I3R3－U2=0 ； （D）I1R1－I2R2+U2+U1=0 。 R2-R1+U2+-U1R3I3I1I2 2 A+8 VUSR1R2IS+UR2
