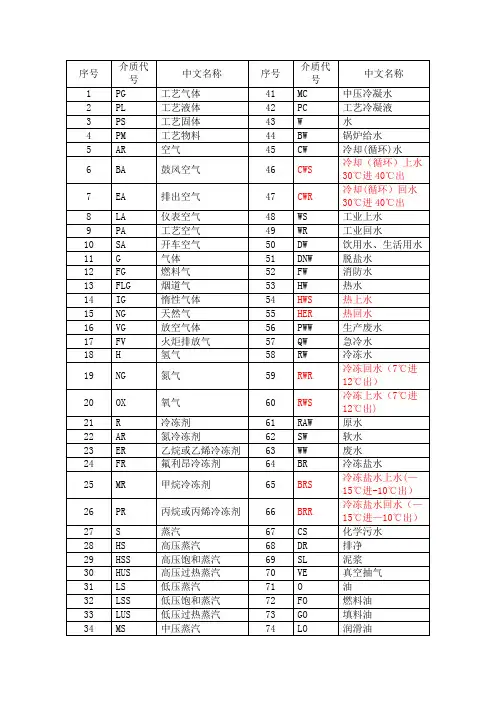

管道术语代号

序号 介质代号 中文名称 序号 介质代号 中文名称

1 PG 工艺气体 41 MC 中压冷凝水

2 PL 工艺液体 42 PC 工艺冷凝液

3 PS 工艺固体 43 W 水

4 PM 工艺物料 44 BW 锅炉给水

5 AR 空气 45 CW 冷却(循环)水

6 BA 鼓风空气 46 CWS 冷却（循环）上水30℃进40℃出

7 EA 排出空气 47 CWR 冷却(循环）回水30℃进40℃出

8 LA 仪表空气 48 WS 工业上水

9 PA 工艺空气 49 WR 工业回水

10 SA 开车空气 50 DW 饮用水、生活用水

11 G 气体 51 DNW 脱盐水

12 FG 燃料气 52 FW 消防水

13 FLG 烟道气 53 HW 热水

14 IG 惰性气体 54 HWS 热上水

15 NG 天然气 55 HER 热回水

16 VG 放空气体 56 PWW 生产废水

17 FV 火炬排放气 57 QW 急冷水

18 H 氢气 58 RW 冷冻水

19 NG 氮气 59 RWR 冷冻回水（7℃进12℃出）

20 OX 氧气 60 RWS 冷冻上水（7℃进12℃出)

21 R 冷冻剂 61 RAW 原水

22 AR 氮冷冻剂 62 SW 软水

23 ER 乙烷或乙烯冷冻剂 63 WW 废水

24 FR 氟利昂冷冻剂 64 BR 冷冻盐水

25 MR 甲烷冷冻剂 65 BRS 冷冻盐水上水(—15℃进-10℃出）

26 PR 丙烷或丙烯冷冻剂 66 BRR 冷冻盐水回水（—15℃进—10℃出）

27 S 蒸汽 67 CS 化学污水

28 HS 高压蒸汽 68 DR 排净

29 HSS 高压饱和蒸汽 69 SL 泥浆

30 HUS 高压过热蒸汽 70 VE 真空抽气

31 LS 低压蒸汽 71 O 油

32 LSS 低压饱和蒸汽 72 FO 燃料油

33 LUS 低压过热蒸汽 73 GO 填料油

34 MS 中压蒸汽 74 LO 润滑油 35 MSS 中压饱和蒸汽 75 SO 密封油

管道工程英文术语缩写

管道工程英文术语缩写（中英对照）

1.管子及管件

P 管子 Pipe

EL 弯头

ELL 长半径弯头

ELS 短半径弯头

MEL 斜接弯头（虾米腰弯头）

REL 异径弯头

T 三通 Tee

LT 斜三通

RT 异径三通

R 异径管接头（大小头） Reducer

CR 同心异径管接头（同心大小头） Concentric reducer ER 偏心异径管接头（偏心大小头） Eccentric reducer CPL 管箍 Coupling

FCPL 双头管箍 Full coupling

HCPL 单头管箍 Half coupling

RCPL 异径管箍 Reducing coupling

BU 内外螺纹接头 Bushing

UN 活接头 Union

HC 软管接头 Hose coupler

SE 翻边短节 Stub end

NIP 短节 Pipe nipple or straight nipple

SNIP 异径短节 Swaged nipple

CP 管帽（封头） Cap

PL 管堵（丝堵） Plug

BLK 盲板 Blank

SB 8字盲板 Spectacle blind (blank) RP 补强板 Reinforcing pad

2.法兰 FLG 法兰 Flange

WNF 对焊法兰 Welding neck flange

SOF 平焊法兰 Slip-on flange

SWF 承插焊法兰 Socket-welding flange

T 螺纹法兰 Threaded flange

LJ 松套法兰 Lapped joint flange

REDF 异径法兰 Reducing flange

BF 法兰盖（日法兰） Blind flange

FSF 法兰密封面 Flange scaling FF 全平面 Flat face RF 凸台面

Raised face

MFF 凹凸面 Male and female face

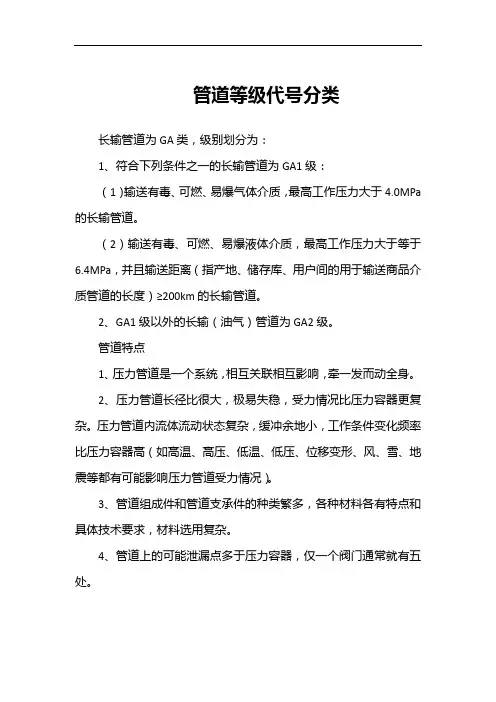

管道等级代号分类

长输管道为GA类，级别划分为：

1、符合下列条件之一的长输管道为GA1级：

（1）输送有毒、可燃、易爆气体介质，最高工作压力大于4.0MPa的长输管道。

（2）输送有毒、可燃、易爆液体介质，最高工作压力大于等于6.4MPa，并且输送距离（指产地、储存库、用户间的用于输送商品介质管道的长度）≥200km的长输管道。

2、GA1级以外的长输（油气）管道为GA2级。

管道特点

1、压力管道是一个系统，相互关联相互影响，牵一发而动全身。

2、压力管道长径比很大，极易失稳，受力情况比压力容器更复杂。压力管道内流体流动状态复杂，缓冲余地小，工作条件变化频率比压力容器高（如高温、高压、低温、低压、位移变形、风、雪、地震等都有可能影响压力管道受力情况）。

3、管道组成件和管道支承件的种类繁多，各种材料各有特点和具体技术要求，材料选用复杂。

4、管道上的可能泄漏点多于压力容器，仅一个阀门通常就有五处。

管道行业38个常用术语详解

01、公称直径(DN) ：

热塑性塑料管道系统管材的标定直径，表示管道内径、外径的大小或其近似值。

02、环向弯曲刚度 / 环刚度 ：

管道抵抗环向变形能力的量度。可采用测试方法或计算方法定值，单位为N/m2或KN/m2。

03、弹性直径变形率 ：

管材在外压荷载作用下，管径竖向弹性变形的值与加荷前管壁截面中心轴直径的比值。用百分数表示，由压扁试验确定。

04、不圆度 ：

在管材同一横断面处测量的最大外径和最小外径的差值。

05、标准尺寸比（SDR） ：

管材的公称外径与公称壁厚的比值。SDR=DN / en。

06、最大工作压力（MOP） ：

管道系统中允许连续使用的流体的最大有效压力，单位是MPa。

07、公称壁厚en ：

管材壁厚的规定值，单位为mm。

08、总使用（设计）系数C ：

一个数值大于1的总系数，它考虑了未在预测下限中体现的使用条件和管道系统中配件等组成部分的性质。

09、预测静液压强度置信下限（σLPL） ：

置信度为97.5%时，对应于温度T和时间t的静液压强度预测值的下限，σLPL=σ（T，T,0.975），单位为MPa。

10、最小要求强度（MRS） ：

将20℃、50年置信下限σLPL的值按R10或R20系列向下圆整到最接近的一个优先数得到的应力值，单位为MPa。当σLPL小于10MPa, 按R10系列圆整，当σLPL大于等于10MPa时按R20系列圆整。

11、设计应力σs ：

在规定应用条件下的允许应力，MRS除以系数C，圆整到优先数R20系列中下一个较小值，即σs=[MRS] / C。

12、允许偏差 / 极限偏差 ：

允许极限数值与规定数值之间的偏差。最大允许值与规定值之差称为上偏差，最小允许值与规定值偏差称为下偏差。

13、公差 ：

规定量值允许的偏差，用最大允许值和最小允许值之差表示。等于上、下偏差之间的差值。

14、任一点外径 ：
