缩写中文名称英文名称P管子PipeEL弯头ElbowELL长半径弯头Long radius elbowELS短半径弯头Short radius elbowMEL斜接弯头(吓米腰弯头)Mitre elbowREL异径弯头Reducing elbowT三通TeeLT斜三通Lateral teeRT异径三通Reducing teeR异径管接头(大小头)ReducerCR同心异径管接头(同心大小头)Concentric reducerER偏心异径管接头(偏心大小头)Eccentric reducer CPL管箍CouplingFCPL双头管箍Full couplingHCPL单头管箍Half couplingRCPL异径管箍Reducing couplingBU内外螺纹接头BushingUN活接头UnionHC软管接头Hose couplerSE翻边短节Stub endNIP短节Pipe nipple or straight nippleSNIP异径短节Swaged nippleCP管帽(封头)CapPL管堵(丝堵)PlugBLK盲板BlankSB8字盲板Spectacle blind (blank)RP补强板Reinforcing pad缩写中文名称英文名称PLG法兰FlangeWNF对焊法兰Welding neck flangeSOF平焊法兰Slip-on flangeSWF承插焊法兰Socket-welding flangeT螺纹法兰Threaded flangeLJ松套法兰Lapped joint flangeREDF异径法兰Reducing flangeBF法兰盖(盲法兰)Blind flangeFSF法兰密封面Flange dealing faceFF全平面Flat faceRF凸平面Raised face1、管子及管件
2、法兰MFF凹平面Male and female faceLF凹面Female faceLM凸面Male faceRJ环连接面Ring joint faceTG榫槽面Tongue and groove faceTF榫面Tongue faceGF槽面Groove face缩写中文名称英文名称G垫片GasketNMG非金属垫片Non-metallic gasketAG石棉垫片Asbestos gasketRG橡胶垫片Rubber gasketTEG聚四氟乙烯包复垫片PTFE envelope gasketSMG半金属垫片Semimetallic gasketMJG金属包垫片Meta-jacket gasketSWG缠绕式垫片Spiral wound gasket MG金属垫片Metallic gasketFMG金属平垫片Flat metallic gasketSMSG齿形金属垫片Solid metal serrated gasketLER透镜式金属环垫Lens ring gasketOCR八角形金属环垫Octagonal ring gasket OVR椭圆形金属环垫Oval ring gasketIR/OR内外定位环Inner ring and outer ringIR内定位环Inner ringOR外定位环Outer ring 缩写中文名称英文名称B螺栓BoltSB螺柱Stud boltNU螺母NutTB花篮螺母TurnbuckleWSR垫圈WasherSWSR弹簧垫圈Spring washer缩写中文名称英文名称GV闸阀Gate valveGLV截止阀Globe valveCHV止回阀Check valveBUV蝶阀Butterfly valve3、垫片
序号 介质代号 中文名称 序号 介质代号 中文名称
1 PG 工艺气体 41 MC 中压冷凝水
2 PL 工艺液体 42 PC 工艺冷凝液
3 PS 工艺固体 43 W 水
4 PM 工艺物料 44 BW 锅炉给水
5 AR 空气 45 CW 冷却(循环)水
6 BA 鼓风空气 46 CWS 冷却（循环）上水30℃进40℃出
7 EA 排出空气 47 CWR 冷却(循环）回水30℃进40℃出
8 LA 仪表空气 48 WS 工业上水
9 PA 工艺空气 49 WR 工业回水
10 SA 开车空气 50 DW 饮用水、生活用水
11 G 气体 51 DNW 脱盐水
12 FG 燃料气 52 FW 消防水
13 FLG 烟道气 53 HW 热水
14 IG 惰性气体 54 HWS 热上水
15 NG 天然气 55 HER 热回水
16 VG 放空气体 56 PWW 生产废水
17 FV 火炬排放气 57 QW 急冷水
18 H 氢气 58 RW 冷冻水
19 NG 氮气 59 RWR 冷冻回水（7℃进12℃出）
20 OX 氧气 60 RWS 冷冻上水（7℃进12℃出)
21 R 冷冻剂 61 RAW 原水
22 AR 氮冷冻剂 62 SW 软水
23 ER 乙烷或乙烯冷冻剂 63 WW 废水
24 FR 氟利昂冷冻剂 64 BR 冷冻盐水
25 MR 甲烷冷冻剂 65 BRS 冷冻盐水上水(—15℃进-10℃出）
26 PR 丙烷或丙烯冷冻剂 66 BRR 冷冻盐水回水（—15℃进—10℃出）
27 S 蒸汽 67 CS 化学污水
28 HS 高压蒸汽 68 DR 排净
29 HSS 高压饱和蒸汽 69 SL 泥浆
30 HUS 高压过热蒸汽 70 VE 真空抽气
31 LS 低压蒸汽 71 O 油
32 LSS 低压饱和蒸汽 72 FO 燃料油
33 LUS 低压过热蒸汽 73 GO 填料油
34 MS 中压蒸汽 74 LO 润滑油 35 MSS 中压饱和蒸汽 75 SO 密封油

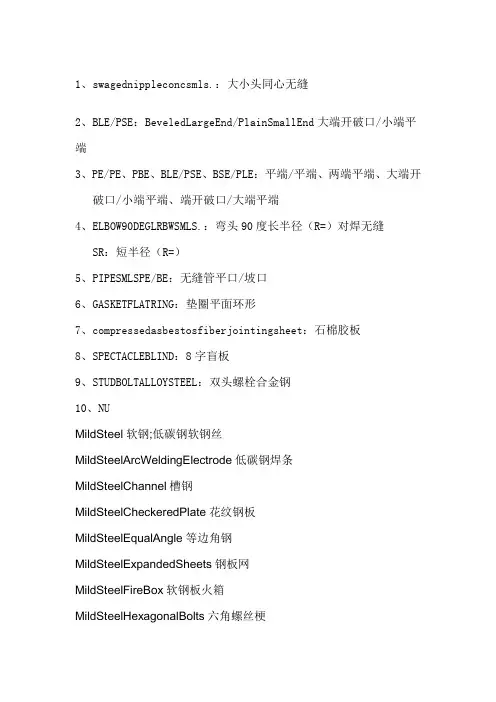

1、swagednippleconcsmls.：大小头同心无缝
2、BLE/PSE：BeveledLargeEnd/PlainSmallEnd大端开破口/小端平端
3、PE/PE、PBE、BLE/PSE、BSE/PLE：平端/平端、两端平端、大端开破口/小端平端、端开破口/大端平端
4、ELBOW90DEGLRBWSMLS.：弯头90度长半径（R=）对焊无缝
SR：短半径（R=）
5、PIPESMLSPE/BE：无缝管平口/坡口
6、GASKETFLATRING：垫圈平面环形
7、compressedasbestosfiberjointingsheet：石棉胶板
8、SPECTACLEBLIND：8字盲板
9、STUDBOLTALLOYSTEEL：双头螺栓合金钢
10、NU
MildSteel软钢;低碳钢软钢丝
MildSteelArcWeldingElectrode低碳钢焊条
MildSteelChannel槽钢
MildSteelCheckeredPlate花纹钢板
MildSteelEqualAngle等边角钢
MildSteelExpandedSheets钢板网
MildSteelFireBox软钢板火箱
MildSteelHexagonalBolts六角螺丝梗 MildSteelHexagonalBoltsAndNuts六角螺丝闩
MildSteelI-Beam低碳工字钢
MildSteelIngot低碳钢锭
MildSteelPlate软钢板
MildSteelReinforcement(含钢量软钢钢筋
MildSteelShank软钢手柄
MildSteelSheet软钢皮
TS：螺母（nut的复数）
11、BOLT：螺栓
12、FULLBORE：与管子等径的、直通式（ValveBall,FullBore全通径球阀）
13、REDUCED/REGULARBORE：缩径（ValveBall,Reduced/RegularBore缩径球阀）
看完这些：施工图纸代号大全（保证你能看懂图）
首先，第一部分就给
一、排水工程图形符号大全：
在给排水工程的图纸中，缩写符号含义如下：
给水管道-J，如果分高低区通常用首字母表示即高区-G，低区-D。
排水管道-W,表示污水。也有-F，就是废水。很少见有用-P 表示的。
消火栓管道-XH。
自动喷淋管道-Z或者-ZP。
雨水管道-Y. 。 采暖管道-R，一般实线表示供水管，虚线表示回水管。
压力排水-PY。
冷凝水管道-N。
管道立管-L. 。
另外设备的型号字母： Q-流量或者风量 H-扬程 N-功率 P-压力
QW-潜污泵 其他阀门、器具之类的都是用图形区分。
JL-给水管； WL-污水管； YL-雨水管； RJL-热给水； RHL-热回水 。
二、常用建筑材料示例图
三、常用建筑构造示例图 四、建筑常用构件代号大全 五、专业图纸代号大全 在我们拿到施工图纸电子文件时，收到时基本是PDF格式，查看需要转换成CAD格式。有时候只需要将传输PDF文件其中一页转换成CAD格式。在批量转换文件格式时，简单的方法使用CAD编辑器：点击左上角“文件”，打开批处理——批量添加文件——选择转换格式——点击开始转换。
