2018填充墙砌体构造柱规范

砌体墙构造柱设置规范篇一:构造柱的设置原则构造柱的设置原则1)应根据砌体结构体系砌体类型结构或构件的受力或稳定要求，以及其他功能或构造要求，在墙体中的规定部位设置构造柱;2)对于荷载较大或层高较高以及层数大于等于8层的砌体结构房屋宜按下列要求设置构造柱:(1)墙体的两端，(2)较大洞口的两侧，(3)房屋纵横墙交界处，(4)构造柱的间距，当按组合墙考虑构造柱受力时，或考虑构造柱提高墙体的稳定性时，其间距不宜大于4M，其他情况不宜大于墙高的1，5――2倍及6M，或按有关的规范执行，(5)构造柱应与圈梁有可靠的连接;3)下列情况宜设构造柱:(1)受力或稳定性不足的小墙垛，(2)跨度较大的梁下墙体的厚度受限制时，于梁下设置，1(3)墙体的比较大如自承重墙或较大时，可在墙的适当部位设置构造柱，以形成带壁柱的墙体满足高厚比和承载力的要求，此时构造柱的间距不宜大于4M，构造柱沿高度横向支点的距离与此同时与构造柱截面宽度之比不宜大于30，构造柱的配筋应满足水平受力的要求。

构造柱是保证墙体的稳定，和梁有关系。

( 1)为提高多层建筑砌体结构的抗震性能，规范要求应在房屋的砌体内适宜部位设置钢筋混凝土柱并与圈梁连接，共同加强建筑物的稳定性。

这种钢筋混凝土柱通常就被称为构造柱。

(2)在多层砌体房屋，底层框架及内框架砖砌体中，它的作用一般为:加强纵墙间的连接，是由于构造柱与其相邻的纵横墙以及牙搓相连接并沿墙高每隔500mm设置2 (6 拉结筋，钢筋每边伸入墙内大于1000mm。

一般施工时先砌砖墙后浇筑混凝土柱，这样能增加横墙的结合，可以提高砌体的抗剪承载能力10 % ―30 % ，提高的比例幅度虽然不高但能明显约束墙体开裂，限制出现裂缝。

构造柱与圈梁的共同工作，可以把砖砌体分割包围，当砌体开裂时能迫使裂缝在所包围的范围之内，而不至于进一步扩展。

砌体虽然出现裂缝，但能限制它的错位，使其维持承载能力并能抵消振动能量而不易较早倒塌。

填充墙构造柱设置规范填充墙构造柱是建筑中常用的结构元素之一，主要用于增加建筑物的稳定性和承重能力。

在建造过程中，正确设置填充墙构造柱至关重要。

本文将介绍填充墙构造柱的规范要求和设置方法。

规范要求1. 设计规范填充墙构造柱的设计应符合国家和地方相关的建筑设计规范，包括但不限于下列要求：•填充墙构造柱的尺寸、位置和数量应符合结构设计要求。

•填充墙构造柱的承载力应满足建筑物的荷载要求，包括垂直荷载、水平荷载、地震荷载等。

•填充墙构造柱的材料、强度等级和防火性能应符合规范要求。

2. 施工规范在施工过程中，应按照以下规范要求进行设置：•填充墙构造柱应根据结构设计确定的位置进行布置，确保其与承重墙、梁、楼板等结构元素的连接和协调。

•填充墙构造柱的施工应按照施工图纸进行，尤其是柱子的尺寸、钢筋等细节应按图施工。

•在墙体中设置填充墙构造柱时，应保证其纵横向等边或等距分布，以提高墙体的整体稳定性。

•填充墙构造柱的基础应根据要求进行处理，如加固基础、设置基础梁等。

•填充墙构造柱与墙体之间应采取适当的绑扎方法，确保其在施工和使用过程中的连接性和一体性。

3. 检验规范在竣工验收和使用过程中，应进行以下检验和评估：•对填充墙构造柱的尺寸、数量和位置进行检验，核实其是否符合设计要求。

•对填充墙构造柱的强度和稳定性进行检测，确保其满足建筑物的承重要求。

•对填充墙构造柱的连接部位进行检验，验证其连接性和稳固性。

填充墙构造柱的设置方法以下是一般的填充墙构造柱设置方法：1.根据结构设计图纸确定填充墙的位置和数量。

2.在施工现场，根据设计要求利用相应的施工工艺，先进行土方开挖、基础处理等工序。

3.在基础上搭设模板，根据设计要求和模板形状进行混凝土浇筑。

4.在浇筑的混凝土中设置钢筋骨架，确保柱子的强度和稳定性。

5.填充墙柱的施工要与墙体砌筑同时进行，确保柱子与墙体的一体性。

6.柱子的顶部应与楼板水平面齐平或略高，以便后续的墙顶梁施工。

砌体墙构造柱设置规范砌体墙构造柱设置规范主要包括以下几个方面：1. 构造柱的位置：构造柱应根据建筑结构设计要求设置。

一般来说，构造柱应设置在承重墙上，具体位置应满足结构设计和力学要求，确保其能够承受相应的荷载。

2. 构造柱的尺寸：构造柱的尺寸应根据设计要求确定。

一般来说，构造柱的宽度和深度应符合建筑设计和结构设计的要求，确保其具有足够的承载能力。

3. 构造柱的材料：构造柱的材料应符合国家相关标准和规范的要求。

常见的构造柱材料包括混凝土、砖块、钢筋等。

材料的选择应考虑到构造柱的承载能力、耐久性和施工方便性等因素。

4. 构造柱的连接方式：构造柱的连接方式应符合结构设计要求和相关标准规范。

常见的连接方式包括焊接、螺栓连接、粘接等。

连接方式的选择应根据构造柱的材料和力学要求确定，确保连接牢固可靠。

5. 构造柱的防水防潮处理：构造柱应采取防水防潮措施，以防止水分渗透和影响其强度和稳定性。

这可以通过涂覆防水剂、设置防潮层等方式实现，确保构造柱在湿润环境下能够长期稳定地工作。

6. 构造柱的防火处理：构造柱应采取防火措施，以提高其抗火性能。

这可以通过使用防火材料、设置防火涂层等方式实现，确保构造柱在火灾发生时能够起到良好的防火作用。

7. 构造柱的施工要求：构造柱的施工应按照相关标准和规范进行，确保施工质量和安全。

施工过程中应注意构造柱的垂直度、水平度和位置精度等要求，确保构造柱的准确设置和牢固连接。

8. 构造柱的检验和验收：构造柱的质量应进行检验和验收，确保其符合设计要求和相关标准规范。

检验和验收内容包括构造柱的尺寸、材料、连接及防水防潮、防火等处理情况，以及施工质量和安全等方面的要求。

总之，砌体墙构造柱设置规范主要是为了确保构造柱在承受相应荷载的情况下能够保持稳定和安全，同时满足建筑设计和结构设计的要求。

通过合理设置构造柱的位置、尺寸和材料，并采取防水防潮和防火措施，以及严格执行施工要求和进行质量检验和验收，能够确保砌体墙的构造柱具有良好的使用性能和可靠性。

填充墙构造柱设置规范填充墙构造柱设置规范填充墙是指在建筑内部空间中为实现隔热、隔音、防火、防潮、防震等要求，在主体结构构件之间设置的非承重围护结构。

它在建筑中起到了重要的作用，因此，填充墙构造柱的设置规范至关重要。

下面是一份关于填充墙构造柱设置规范的建议，以供参考。

一、填充墙构造柱的种类填充墙构造柱主要可以分为三种类型：砖墙构造柱、混凝土墙构造柱和内墙构造柱。

1. 砖墙构造柱：对于小型住宅，采用砖墙构造柱是一种常见且经济的选择。

砖墙构造柱分为纯砖墙构造柱和钢筋混凝土加固砖墙构造柱两种类型。

2. 混凝土墙构造柱：对于大型建筑或需要承受较大荷载的建筑，采用混凝土墙构造柱是更为合适的选择。

混凝土墙构造柱分为钢筋混凝土墙构造柱和预应力混凝土墙构造柱两种类型。

3. 内墙构造柱：在建筑中，为了满足功能和美观的要求，会在室内空间中设置一些构造柱。

内墙构造柱通常采用砖墙、石材、钢板等材料进行装饰，并起到支撑和装饰的作用。

二、填充墙构造柱的设计要求1. 承载能力：填充墙构造柱的设计要满足承受垂直荷载和水平荷载的要求，确保结构的安全性和稳定性。

2. 布置密度：填充墙构造柱的布置密度应根据建筑的功能需求和结构强度要求来确定。

一般来说，密度应满足结构的稳定性、空间利用和视觉效果的要求。

3. 尺寸精确：填充墙构造柱的尺寸要精确计算和设计，确保其与其他构件之间的连接、配合和空间的合理利用。

4. 防火性能：填充墙构造柱的设计要满足建筑防火要求，采用具有良好防火性能的材料，并考虑火灾发生时的烟气排除和人员疏散等安全要素。

5. 隔音性能：填充墙构造柱设计应考虑隔音要求，采用隔音效果良好的材料，并保证墙体之间的缝隙密封。

6. 防潮性能：填充墙构造柱设计应防止水分渗透和积聚，采用防潮材料和适当的防潮处理措施。

7. 施工工艺：填充墙构造柱的施工要符合相关的建筑工艺，确保质量和安全，包括材料的选用、施工方法、焊接、连接等。

三、填充墙构造柱的验收标准1. 尺寸和位置：填充墙构造柱的尺寸和位置应符合设计文件的要求，尺寸误差在规定范围内。

构造柱设置规范要求一、框架结构填充墙：1、抗震规范第：钢筋混凝土结构中的砌体填充墙1、均匀对称，宜避免形成薄弱层或短柱；2、砌体的砂浆强度等级不低于M5；实心块体的强度等级不低于，空心块体的强度等级不宜低于；墙顶应与框架梁密切结合；3、填充墙应沿框架柱全高每隔500~600设2A6拉筋，拉筋伸入墙内的长度，沿墙全长贯通。

4、墙长大于5m时，墙顶与梁宜有拉结；墙长超过8m或层高2倍时，宜设钢筋构造柱；墙高超过4m时，墙体半高宜设设置与柱相连且沿墙全长贯通的钢筋混凝土水平系梁；5、楼梯间和人流通道的填充墙，应采用钢丝网砂浆面层加强；2、砌体结构设计规范：框架填充墙：考虑水平风荷载和地震作用，地震作用按《抗震》非结构构件的规定计算。

在正常使用和正常维护条件下，填充墙的使用年限和主体结构相同，结构安全等级二级。

填充墙的构造设计规定：1、轻质块体材料其强度等级：自承重的空心砖、轻集料混凝土砌块，空心砖：MU10、、MU5、；轻集料混凝土砌块：MU10、、MU5、；2、填充墙砌筑砂浆的强度等级M5（Mb5、Ms5）；3、填充墙的墙体厚度90mm；4、用于填充墙的夹心复合砌块，两肢块体之间应有拉结；填充墙与框架的连接，可根据设计要求，采用开脱或不开脱方法。

有抗震设计要求时宜采用填充墙与框架开脱的方法。

（不开脱是指框架与砌体之间有砌体加钢筋相连接，梁和墙顶也紧密连接，反之为开脱）采用开脱的方法：1、填充墙两端与框架柱、填充墙顶面和框架梁之间流出20mm的间隙；2、填充墙端部应设置构造柱，柱间距20倍墙厚，且4m，柱宽100；柱竖向钢筋A10，箍筋宜为A R5，竖向间距400；竖向钢筋与框架梁或其挑出部分的预埋件或预留钢筋连接，绑扎接头30d，焊接时（单面焊）10d；柱顶与框架梁（板）应预留15的缝隙，用硅胶或其他弹性密封材料封缝；当填充墙有宽度2100的洞口时，洞口两侧应加设宽度50的单筋混凝土柱；3、填充墙宜卡入设在梁板底及柱侧的卡口铁件内，墙侧卡口板的竖向间距500，墙顶卡口板的水平间距1500；4、墙体高度超过4m时，应在墙高中部设置与柱连通的水平系梁。

填充墙设置构造柱的规定一、构造柱的定位详建筑图。

如建筑图上未表示，施工中按以下原那么设置：1）宽度大于2m的洞口的双侧。

2）长度超过2.5m的独立墙体的端部。

构造柱断面为墙厚200(100)X200，配筋4ф12(4ф10)，ф6@200，上下端400长度范围内，箍筋间距加密到100。

构造柱的钢筋应锚入梁板内上下各一个锚固长度。

二、砌体填充墙端部无结构墙、柱时，应设置构造柱；当墙长超过5m(墙厚不大于120为4m)而无中间横墙或立柱拉结时，应在墙长中间部位设置混凝土构造柱。

3、砌块墙与结构柱或混凝土墙交接处，应在柱或混凝土墙内预留拉结钢筋，每隔500mm或两皮砌块间设2根拉结钢筋，伸入墙内长度不该小于墙长的1/5，且不该小于700mm，抗震设防烈度为6度时不该小于1000mm，抗震设防烈度为7度时应通长设置。

4、标准要求，构造柱应上下两头靠得住锚入梁中，正确做法应该是在倒梁混凝土之前预留构造柱纵筋。

这一点在施工中，由于施工单位治理不严，且偷懒怕麻烦，普遍很难做到。

在柱下端梁中预留情形尚好，而在上端梁中，95%都是可不能预留的。

做法是：柱纵筋先伸至梁底，事后在梁底相应位置凿四个孔，将四根插筋插入，然后用环氧树脂锚固，最后将上部插筋与下部纵筋搭接连接。

5、（1）构造柱在框架砌体填充墙中的作用和构造要求框架结构砌体填充墙设置钢筋混凝土构造柱，其作用与多层砌体结构中的构造柱一样，即将较长的填充墙沿长度方向用构造柱分开，由框架柱、上一F水平横梁和构造柱组成填充墙的封锁边框，使填充墙形成几片带有封锁边框的墙体，这就犹如对墙体加了一个竖向和横向的“套箍”一样，对墙体起约束作用。

即便填充墙开裂，也不致散落解体，仍然可保证其足够的稳固性。

但它与多层砌体衡宇中构造柱不同的是，构造柱本身不持续。

故这一作用的实现，一方面要求墙与柱应靠得住连结，墙与上部梁用斜砌砖牢固挤紧；另一方面要求构造柱与上下梁也应靠得住拉结，同时要求构造柱不能对主体框架结构造成不利阻碍，如阻止上下梁的竖向相对变形，造成上下梁的开裂等。

填充墙和承重墙构造柱设置要求咱先来说说承重墙构造柱的设置要求哈。

一、承重墙构造柱。

1. 间距方面。

一般来说呢，在承重墙里构造柱的间距不能太大。

通常啊，沿着墙的长度方向，每隔一定距离就得设置一个。

这个距离大概是3 5米左右。

就好比士兵站岗一样，得均匀分布，这样才能保证墙的稳定性。

要是间距太大了，墙就像少了支撑的架子，容易出问题呢。

2. 连接要求。

构造柱得和墙里的圈梁很好地连接起来。

它们就像手拉手的小伙伴，互相扶持。

构造柱的纵筋要伸到圈梁里面，而且要有足够的锚固长度。

就像把树根深深扎进土里一样，这样才能把墙和梁紧紧地连在一起，在遇到地震之类的情况时，能共同抵抗外力。

3. 端部设置。

在承重墙的端部，一般都要设置构造柱。

这就像是给墙的两头都加上了保护神。

比如说墙角的地方，构造柱可以防止墙的角部被破坏，让墙角更结实。

而且如果墙和别的结构交接的地方，比如墙和柱子交接处，也常常要设置构造柱来加强连接。

4. 尺寸要求。

构造柱的尺寸也有讲究。

一般它的截面宽度不会小于墙厚，高度呢，常见的有200 300毫米左右。

就像给墙穿了一件合适的“加固背心”，尺寸合适才能起到最好的加固效果。

二、填充墙构造柱。

1. 墙长方向。

填充墙要是比较长的时候，就得设置构造柱啦。

通常墙长超过5米或者墙长大于两倍层高的时候，就得安排构造柱了。

这就像是给长长的填充墙打几个间隔的桩子，防止它变形或者倒塌。

比如说你搭一个很长的积木墙，中间得插几根小木棍固定一下，构造柱就起到这个小木棍的作用。

2. 墙的转角处。

在填充墙的转角处，一般是要设置构造柱的。

这个转角就像一个薄弱的关节，构造柱在这儿能让转角更坚固。

就像给人的关节戴上护具一样，这样墙的转角就不容易被损坏啦。

3. 门窗洞口边。

如果填充墙的门窗洞口比较大，那洞口的两边也需要设置构造柱。

这就像是给门窗安装了两个坚强的保镖。

比如说大窗户旁边，构造柱可以保证窗户周围的墙不会因为窗户的重量或者外力而变形，能更好地保护门窗的安全。

构造柱设置规范要求一、框架结构填充墙：1、抗震规范第13.3.4：钢筋混凝土结构中的砌体填充墙1、均匀对称，宜避免形成薄弱层或短柱；2、砌体的砂浆强度等级不低于M5 ；实心块体的强度等级不低于MU2.5 ，空心块体的强度等级不宜低于 MU3.5 ；墙顶应与框架梁密切结合；3、填充墙应沿框架柱全高每隔500~600 设 2A6 拉筋，拉筋伸入墙内的长度，沿墙全长贯通。

4、墙长大于5m 时，墙顶与梁宜有拉结；墙长超过8m 或层高 2 倍时，宜设钢筋构造柱；墙高超过 4m 时，墙体半高宜设设置与柱相连且沿墙全长贯通的钢筋混凝土水平系梁；5、楼梯间和人流通道的填充墙，应采用钢丝网砂浆面层加强；2、砌体结构设计规范6.3：框架填充墙：考虑水平风荷载和地震作用，地震作用按《抗震》非结构构件的规定计算。

在正常使用和正常维护条件下，填充墙的使用年限和主体结构相同，结构安全等级二级。

填充墙的构造设计规定：1、轻质块体材料其强度等级：自承重的空心砖、轻集料混凝土砌块，空心砖： MU10 、 MU7.5 、 MU5 、 MU3.5 ；轻集料混凝土砌块： MU10 、 MU7.5 、 MU5 、MU3.5 ；2、填充墙砌筑砂浆的强度等级M5 （ Mb5 、 Ms5）；3、填充墙的墙体厚度90mm ；4、用于填充墙的夹心复合砌块，两肢块体之间应有拉结；填充墙与框架的连接，可根据设计要求，采用开脱或不开脱方法。

有抗震设计要求时宜采用填充墙与框架开脱的方法。

（不开脱是指框架与砌体之间有砌体加钢筋相连接，梁和墙顶也紧密连接，反之为开脱）采用开脱的方法：1、填充墙两端与框架柱、填充墙顶面和框架梁之间流出20mm 的间隙；2、填充墙端部应设置构造柱，柱间距20 倍墙厚，且4m，柱宽 100；柱竖向钢筋A10，箍筋宜为RA 5，竖向间距 400；竖向钢筋与框架梁或其挑出部分的预埋件或预留钢筋连接，绑扎接头30d，焊接时（单面焊）10d；柱顶与框架梁（板）应预留15 的缝隙，用硅胶或其他弹性密封材料封缝；当填充墙有宽度 2100的洞口时，洞口两侧应加设宽度50 的单筋混凝土柱；3、填充墙宜卡入设在梁板底及柱侧的卡口铁件内，墙侧卡口板的竖向间距500，墙顶卡口板的水平间距1500；4、墙体高度超过 4m 时，应在墙高中部设置与柱连通的水平系梁。

砌块填充墙构造柱的设置要求
一、构造柱在以下部位设置:
1填充墙转角处。

2当墙长度超过5m或层高的2倍时,应在填充墙中部设置,构造柱间距不宜大于4m。

3当填充墙顶部为自由端时,构造柱间距不应大于3m。

4当填充墙端部无主体结构或垂直墙体与之拉结时,端部应设置。

5当门窗洞口宽度大于2m时,洞口两侧宜设置。

6外墙上所有带雨篷的门洞两侧均应设置通高构造柱,且应与雨篷梁可靠拉结。

7当电梯井道采用砌体时,电梯井道四角应设置。

二、构造柱截面尺寸不小于墙厚x墙厚,纵筋为4c12,箍筋为a6@200;施工时先砌墙后浇筑构造柱。

填充墙构造柱的设置砌体施工验收规范中有明确的规定，总共有5条1、墙长：墙高大于等于2时，中间加构造柱2、墙高：墙长大于等于2时，中间加腰梁3、墙长大于等于5米，中间加构造柱4、墙高大于等于4米，中间加腰梁5、悬端墙在端头加构造柱你看是否满足上面的其中1条，满足就是临空墙。

临空墙还有几个要求1、有门窗墙，腰梁加在门窗顶2、转角必需加构造柱（必须是临空墙，电梯井只要是砖，就是）3、窗长在2米以内，窗边加构造柱，大于，在窗中间加，注意，这时，构造柱是被窗断开工程背景：本交底针对之工程为现浇钢筋混凝土框架剪力墙结构住宅楼之填充墙砌筑，工程建筑面积46527平方米，33层。

交底部位：填充墙交底时间：交底内容：1、施工准备1.1、材料：砖：品种、强度等级必须符合设计要求，并有出厂合格证、试验单，蒸压加气砼砌块，其产品龄期应超过28天。

水泥：品种及标号应根据砌体部位及所处环境条件选择，一般宜采用32.5级普通硅酸盐水泥或矿渣硅酸盐水泥。

砂：特细砂，含泥量不超过5%，细度模量大于0.5，其它材料：墙体拉结筋及预埋件等应满足设计和规范要求。

1.2、主要机具；垂直运输机具、大铲、瓦刀、托线板、线坠、小白线、钢卷尺、铁水平尺、皮数杆、小水桶、砖夹子、扫帚、百格网、手推车等。

1.3、作业条件：基础、主体、垫层已施工完毕，且经验收合格；按标高抹好水泥砂浆防潮层；根据室内标高及窗台、窗顶标高已弹出控制线；墙面已予埋预拉结筋，且经验收合格；排出砖砌块的皮数线，标明拉结筋、圈梁、边梁的尺寸，经检查合格并办理手续；弹好轴线、墙身线，根据进场砖的实际规格尺寸，弹出门窗洞口位置线，经验线符合设计要求，办完预检手续；砂浆由试验室做好试配，计量设备经检验，砂浆试模已经备好（6块为一组）；框架外墙施工时，外防护脚手架应随楼层搭设完毕，且经验收合格。

2、工艺流程基层验收、墙体弹线→复检→见证取样、拌制砂浆→复试→排砖撂底、墙体盘角→检查→ 立杆挂线、砌墙→构造柱、拉筋、浇筑混凝土→检查→验收、养护3、操作要点3.1、基层清理：剔出高于楼面的砼，水泥锅巴，并清扫干净。

填充墙设置构造柱的规范1、构造柱的定位详建筑图。

如建筑图上未表示，施工中按以下原则设置：1）宽度大于2m的洞口的两侧。

2）长度超过2.5m的独立墙体的端部。

构造柱断面为墙厚200(100)X200，配筋4ф12(4ф10)，ф6@200，上下端400长度范围内，箍筋间距加密到100。

构造柱的钢筋应锚入梁板内上下各一个锚固长度。

2、砌体填充墙端部无结构墙、柱时，应设置构造柱；当墙长超过5m(墙厚不大于120为4m)而无中间横墙或立柱拉结时，应在墙长中间部位设置混凝土构造柱。

3、砌块墙与结构柱或混凝土墙交接处，应在柱或混凝土墙内预留拉结钢筋，每隔500mm或两皮砌块间设2根6.5拉结钢筋，伸入墙内长度不应小于墙长的1/5，且不应小于700mm，抗震设防烈度为6度时不应小于1000mm，抗震设防烈度为7度时应通长设置。

4、规范要求，构造柱应上下两端可靠锚入梁中，正确做法应该是在倒梁混凝土之前预留构造柱纵筋。

这一点在施工中，由于施工单位管理不严，且偷懒怕麻烦，普遍很难做到。

在柱下端梁中预留情况尚好，而在上端梁中，95%都是不会预留的。

做法是：柱纵筋先伸至梁底，事后在梁底相应位置凿四个孔，将四根插筋插入，然后用环氧树脂锚固，最后将上部插筋与下部纵筋搭接连接。

5、（1）构造柱在框架砌体填充墙中的作用和构造要求框架结构砌体填充墙设置钢筋混凝土构造柱，其作用与多层砌体结构中的构造柱一样，即将较长的填充墙沿长度方向用构造柱分开，由框架柱、上一F水平横梁和构造柱构成填充墙的封闭边框，使填充墙形成几片带有封闭边框的墙体，这就犹如对墙体加了一个竖向和横向的“套箍”一样，对墙体起约束作用。

即使填充墙开裂，也不致散落解体，仍然可保证其足够的稳定性。

但它与多层砌体房屋中构造柱不同的是，构造柱本身不连续。

故这一作用的实现，一方面要求墙与柱应可靠连结，墙与上部梁用斜砌砖牢固挤紧；另一方面要求构造柱与上下梁也应可靠拉结，同时要求构造柱不能对主体框架结构造成不利影响，如阻止上下梁的竖向相对变形，造成上下梁的开裂等。

填充墙构造柱设置规范填充墙构造柱设置规范一、填充墙的定义及分类填充墙是指在建筑结构体系中用于填充间隔梁、柱之间的非承重墙体结构。

根据填充墙的用途和材料特性，一般可分为隔墙、隔热墙和装饰墙三类。

二、填充墙的主要材料及构造1.填充墙的主要材料包括砖、石、砼、玻璃、金属材料等。

按照功能和施工特点不同，选择适当的材料进行构造。

2.填充墙的构造应满足相关建筑设计规范和标准的要求，包括结构强度、隔音、防火等要求。

三、填充墙的柱设置规范1.柱的选材填充墙与柱之间的连接处应采用优质的材料，并保证其强度与填充墙相适应。

2.柱的尺寸和布置填充墙的柱应根据建筑结构承重要求和设计荷载合理确定其尺寸和布置方案。

3.柱的固定方式填充墙与柱之间的连接应采用可靠的固定方式，如嵌缝、焊接等，保证结构的稳定性和安全性。

4.柱的防火措施填充墙与柱之间的连接处应采取相应的防火措施，以确保墙体的防火性能符合相关标准和规范。

5.柱的防水处理填充墙与柱之间的连接处应采取防水措施，以保证墙体与柱之间的连接部位不受水的侵入。

6.柱的防震设计填充墙与柱之间的连接处应采用抗震设计，以增加墙体的稳定性和抗震性能。

7.柱的施工要求填充墙与柱之间的连接施工应合理组织，保证施工质量和安全。

四、填充墙施工的注意事项1.施工前应对填充墙的柱洞进行检查，确保柱洞的质量符合相关要求。

2.施工过程中应注意填充墙与柱之间的连接质量，及时修复修补。

3.施工过程中应注意填充墙与柱之间的施工工艺和工序，保证每一步工作的质量和安全。

4.施工完成后应检查填充墙与柱之间的连接情况，确保结构的稳定性和安全性。

总之，填充墙的构造柱设置规范对于建筑结构的稳定性和安全性具有重要的意义。

建筑设计和施工单位应严格遵守规范和标准，合理选择材料和施工工艺，确保填充墙与柱之间的连接质量和施工质量达到设计要求和公共安全标准。

同时，在施工过程中要严格按照要求进行监督和检查，及时发现和解决问题。

这样才能保证填充墙的结构稳定和安全可靠，为建筑提供良好的支撑和保护作用。

砌体构造柱设置规范以下是一份关于砌体构造柱设置规范的简要说明，以便确保砌体构造柱的正确设置和安全使用。

1. 设计准备：在确定需要设置砌体构造柱的位置前，需准备好以下设计资料：- 详细的建筑平面图和立面图。

- 相关结构和建筑材料的设计参数和规范。

- 柱子所需的承重能力和设计荷载。

2. 材料准备：- 选择适合的砌体构造柱材料，如混凝土、砖块等。

- 准备所需的钢筋，包括纵向钢筋和箍筋。

根据设计要求和地震要求确定钢筋的数量和尺寸。

3. 柱子尺寸：- 根据设计要求和荷载要求，确定砌体构造柱的尺寸，如高度、宽度和厚度等。

- 柱子的尺寸应当满足结构强度和刚度的要求。

4. 基础准备：- 实地勘测，确定柱子的具体位置和基础尺寸。

- 清理基础建筑物和地面，使其平整、干燥，并清除植物和杂物。

5. 柱子设置：- 在基础上设置木板或木框，并使用水平仪确保准确水平。

- 根据设计要求，在柱子上标记出纵向钢筋的位置。

- 按照设计要求，在柱子的四个角上设置竖直的钢筋（纵向钢筋）。

- 在钢筋周围设置箍筋，提高柱子的抗压能力。

6. 砌体施工：- 选取合适的砌筑方法和砌筑材料，如砖块和砂浆。

- 根据设计要求，在柱子的四个角落和纵向钢筋周围设置砖块。

- 使用水平仪和垂直仪确保砌体构造柱垂直且水平。

- 砌体构造柱的高度应根据设计要求逐层设置。

7. 柱顶处理：- 在柱子顶部设置合适的平面，如砂浆、混凝土或其他防水材料。

- 保证柱顶平面与周围结构的连接和密封。

8. 后续处理：- 确保砌体构造柱在设置后的一段时间内保持干燥和稳定。

- 按照施工和安全规范，及时进行柱子的保养和维修。

总结：砌体构造柱的设置应根据设计要求和规范进行，并配合正确的材料和施工方法。

设置过程中需要确保柱子的稳定性和刚度，并留意到设计中的其他要求，如地震和防火要求。

同时，施工过程中要进行质量检查和验收，以确保砌体构造柱的安全使用。

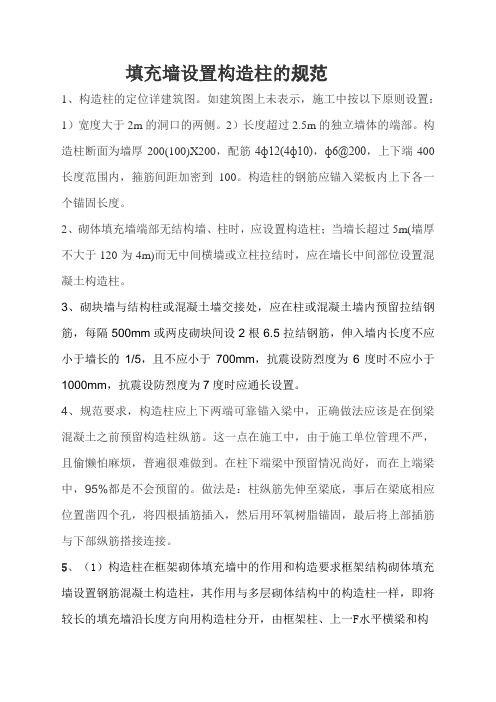

填充墙设置构造柱的规范1、构造柱的定位详建筑图。

如建筑图上未表示，施工中按以下原则设置：1）宽度大于2m的洞口的两侧。

2）长度超过 2.5m的独立墙体的端部。

构造柱断面为墙厚200(100)X200，配筋4ф12(4ф10)，ф6@200，上下端400长度范围内，箍筋间距加密到100。

构造柱的钢筋应锚入梁板内上下各一个锚固长度。

2、砌体填充墙端部无结构墙、柱时，应设置构造柱；当墙长超过5m(墙厚不大于120为4m)而无中间横墙或立柱拉结时，应在墙长中间部位设置混凝土构造柱。

3、砌块墙与结构柱或混凝土墙交接处，应在柱或混凝土墙内预留拉结钢筋，每隔500mm或两皮砌块间设2根6.5拉结钢筋，伸入墙内长度不应小于墙长的1/5，且不应小于700mm，抗震设防烈度为6度时不应小于1000mm，抗震设防烈度为7度时应通长设置。

4、规范要求，构造柱应上下两端可靠锚入梁中，正确做法应该是在倒梁混凝土之前预留构造柱纵筋。

这一点在施工中，由于施工单位管理不严，且偷懒怕麻烦，普遍很难做到。

在柱下端梁中预留情况尚好，而在上端梁中，95%都是不会预留的。

做法是：柱纵筋先伸至梁底，事后在梁底相应位置凿四个孔，将四根插筋插入，然后用环氧树脂锚固，最后将上部插筋与下部纵筋搭接连接。

5、（1）构造柱在框架砌体填充墙中的作用和构造要求框架结构砌体填充墙设置钢筋混凝土构造柱，其作用与多层砌体结构中的构造柱一样，即将较长的填充墙沿长度方向用构造柱分开，由框架柱、上一F 水平横梁和构造柱构成填充墙的封闭边框，使填充墙形成几片带有封闭边框的墙体，这就犹如对墙体加了一个竖向和横向的“套箍”一样，对墙体起约束作用。

即使填充墙开裂，也不致散落解体，仍然可保证其足够的稳定性。

但它与多层砌体房屋中构造柱不同的是，构造柱本身不连续。

故这一作用的实现，一方面要求墙与柱应可靠连结，墙与上部梁用斜砌砖牢固挤紧；另一方面要求构造柱与上下梁也应可靠拉结，同时要求构造柱不能对主体框架结构造成不利影响，如阻止上下梁的竖向相对变形，造成上下梁的开裂等。
