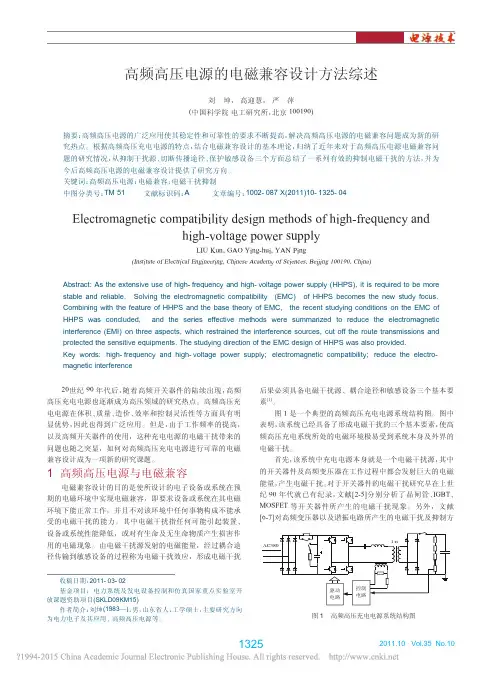

高压电源 电磁兼容设计

高压电源原理一、引言高压电源是电子设备中的重要组成部分，用于提供稳定、可靠的高电压电源。

本文将从电源设计、电压转换、电流控制、稳定性与可靠性、保护措施、电磁兼容性、输出特性、效率与散热等方面，对高压电源的原理进行深入探讨。

二、电源设计1.输入电源：高压电源的输入电源通常为低压直流电源，如12V 或24V。

2.变压器：高压电源的核心部件是变压器，它负责将输入的低压直流电源转换为所需的高压交流电源。

3.整流电路：高压电源的整流电路负责将变压器输出的交流电源转换为高压直流电源。

4.控制电路：高压电源的控制电路负责控制电源的输出电压和电流，以确保电源的稳定性和可靠性。

三、电压转换1.变压器匝数比：通过改变变压器的匝数比，可以实现对输出电压的调节。

2.调压器：调压器是一种用于调节输出电压的装置，它可以根据需要调整输出电压的大小。

3.稳压器：稳压器是一种用于保持输出电压稳定的装置，它可以通过自动调整输出电压的大小，确保输出电压的稳定。

四、电流控制1.限流保护：高压电源通常配备限流保护功能，当输出电流超过设定值时，电源会自动切断输出，以保护负载和电源本身。

2.过热保护：高压电源还配备过热保护功能，当电源内部温度过高时，电源会自动切断输出，以防止过热对电源和负载造成损害。

五、稳定性与可靠性1.稳定性：高压电源的稳定性是其重要性能之一，它可以通过自动调整输出电压和电流的大小，确保负载的正常运行。

2.可靠性：高压电源的可靠性是其关键性能之一，它可以通过采用高质量的材料和严格的生产工艺，确保电源的长期稳定运行。

六、保护措施1.过压保护：当输出电压过高时，高压电源会自动切断输出，以保护负载和电源本身。

2.过流保护：当输出电流过大时，高压电源会自动切断输出，以保护负载和电源本身。

3.短路保护：当负载发生短路时，高压电源会自动切断输出，以防止短路对电源和负载造成损害。

4.过温保护：当电源内部温度过高时，高压电源会自动切断输出，以防止过热对电源和负载造成损害。

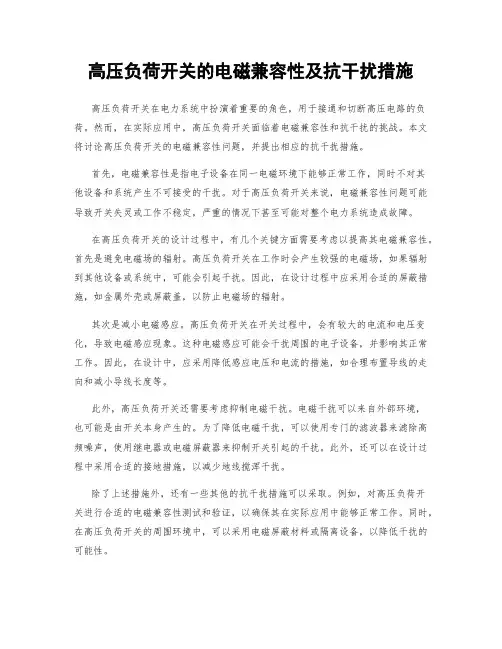

高压负荷开关的电磁兼容性及抗干扰措施高压负荷开关在电力系统中扮演着重要的角色，用于接通和切断高压电路的负荷。

然而，在实际应用中，高压负荷开关面临着电磁兼容性和抗干扰的挑战。

本文将讨论高压负荷开关的电磁兼容性问题，并提出相应的抗干扰措施。

首先，电磁兼容性是指电子设备在同一电磁环境下能够正常工作，同时不对其他设备和系统产生不可接受的干扰。

对于高压负荷开关来说，电磁兼容性问题可能导致开关失灵或工作不稳定，严重的情况下甚至可能对整个电力系统造成故障。

在高压负荷开关的设计过程中，有几个关键方面需要考虑以提高其电磁兼容性。

首先是避免电磁场的辐射。

高压负荷开关在工作时会产生较强的电磁场，如果辐射到其他设备或系统中，可能会引起干扰。

因此，在设计过程中应采用合适的屏蔽措施，如金属外壳或屏蔽盖，以防止电磁场的辐射。

其次是减小电磁感应。

高压负荷开关在开关过程中，会有较大的电流和电压变化，导致电磁感应现象。

这种电磁感应可能会干扰周围的电子设备，并影响其正常工作。

因此，在设计中，应采用降低感应电压和电流的措施，如合理布置导线的走向和减小导线长度等。

此外，高压负荷开关还需要考虑抑制电磁干扰。

电磁干扰可以来自外部环境，也可能是由开关本身产生的。

为了降低电磁干扰，可以使用专门的滤波器来滤除高频噪声，使用继电器或电磁屏蔽器来抑制开关引起的干扰。

此外，还可以在设计过程中采用合适的接地措施，以减少地线搅浑干扰。

除了上述措施外，还有一些其他的抗干扰措施可以采取。

例如，对高压负荷开关进行合适的电磁兼容性测试和验证，以确保其在实际应用中能够正常工作。

同时，在高压负荷开关的周围环境中，可以采用电磁屏蔽材料或隔离设备，以降低干扰的可能性。

总之，高压负荷开关的电磁兼容性及抗干扰措施是确保其正常运行和保证电力系统稳定的重要因素。

在设计和使用过程中，应综合考虑电磁辐射、感应和干扰等问题，并采取相应的技术措施，以提高高压负荷开关的电磁兼容性。

只有这样，才能确保高压负荷开关在电力系统中安全可靠地工作。

电源模块电磁兼容设计报告引言电磁兼容（Electromagnetic Compatibility, EMC）是指电子设备在电磁环境中能够正常工作，而不对其它设备和系统产生电磁干扰的能力。

电源模块作为电子设备的核心部件之一，其电磁兼容设计尤为重要。

本报告旨在对电源模块电磁兼容设计进行分析和总结，以提供设计指导和提高产品的电磁兼容性能。

电源模块电磁兼容问题在电源模块的设计和使用过程中，存在着一些电磁兼容问题。

主要包括以下几个方面：1. 辐射干扰：电源模块中的高频开关元件和电感等部件会导致高频噪声干扰，并通过电磁辐射的方式传播出去，对周围的设备和系统产生干扰。

2. 传导干扰：由于电源模块中的大电流和高频信号传输，会通过电源线、地线等导体对周围的设备和系统进行传导干扰。

3. 敏感性：电源模块中的电路对周围环境中的电磁场的反应，可能会导致电源模块自身的故障或降低其工作效率。

设计原则和方法为了解决上述问题，电源模块的电磁兼容设计需要遵循以下原则和方法：1. 屏蔽设计：通过在电源模块内部添加金属屏蔽罩和屏蔽壳体，限制高频信号的辐射和传导，减少对周围设备的干扰。

同时，注意接地方式的选择，确保良好的接地导通。

2. 滤波器设计：在电源模块的输入和输出端口处添加滤波器，用于滤除高频噪声，降低传导干扰和辐射干扰。

滤波器的设计需要根据电源模块的特性和需求进行，包括频率范围、滤波器类型和电容电感参数等。

3. 降噪设计：合理选择和布局电源模块中的元件和线路，减少噪声的产生和传输。

可以使用绕组间隔、降噪材料等手段降低噪声。

4. 地线设计：地线是电源模块电磁兼容设计中非常重要的因素。

必须确保地线的良好质量和导通，避免地回耦合和共模电压的产生。

在设计中应遵循短而宽的原则，合理布局，减少地线电阻。

5. 根据标准进行测试和验证：根据相关的电磁兼容标准，对电源模块进行EMC测试和验证，以确保其符合要求。

设计实践和效果在某电源模块的设计中，我们采取了上述的原则和方法，并进行了相关实验和测试，以验证设计效果。

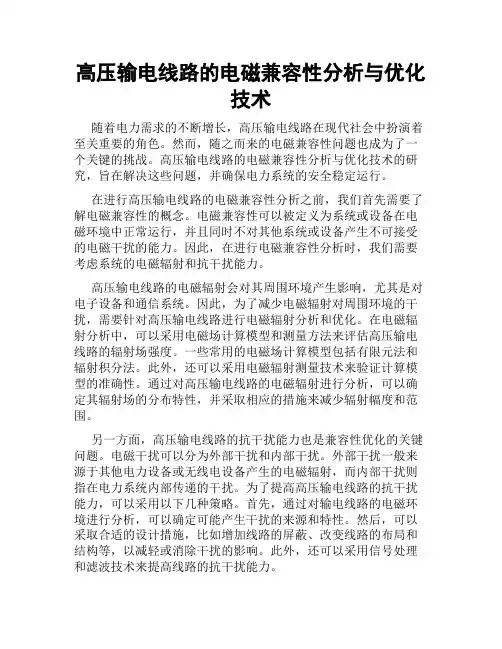

高压输电线路的电磁兼容性分析与优化技术随着电力需求的不断增长，高压输电线路在现代社会中扮演着至关重要的角色。

然而，随之而来的电磁兼容性问题也成为了一个关键的挑战。

高压输电线路的电磁兼容性分析与优化技术的研究，旨在解决这些问题，并确保电力系统的安全稳定运行。

在进行高压输电线路的电磁兼容性分析之前，我们首先需要了解电磁兼容性的概念。

电磁兼容性可以被定义为系统或设备在电磁环境中正常运行，并且同时不对其他系统或设备产生不可接受的电磁干扰的能力。

因此，在进行电磁兼容性分析时，我们需要考虑系统的电磁辐射和抗干扰能力。

高压输电线路的电磁辐射会对其周围环境产生影响，尤其是对电子设备和通信系统。

因此，为了减少电磁辐射对周围环境的干扰，需要针对高压输电线路进行电磁辐射分析和优化。

在电磁辐射分析中，可以采用电磁场计算模型和测量方法来评估高压输电线路的辐射场强度。

一些常用的电磁场计算模型包括有限元法和辐射积分法。

此外，还可以采用电磁辐射测量技术来验证计算模型的准确性。

通过对高压输电线路的电磁辐射进行分析，可以确定其辐射场的分布特性，并采取相应的措施来减少辐射幅度和范围。

另一方面，高压输电线路的抗干扰能力也是兼容性优化的关键问题。

电磁干扰可以分为外部干扰和内部干扰。

外部干扰一般来源于其他电力设备或无线电设备产生的电磁辐射，而内部干扰则指在电力系统内部传递的干扰。

为了提高高压输电线路的抗干扰能力，可以采用以下几种策略。

首先，通过对输电线路的电磁环境进行分析，可以确定可能产生干扰的来源和特性。

然后，可以采取合适的设计措施，比如增加线路的屏蔽、改变线路的布局和结构等，以减轻或消除干扰的影响。

此外，还可以采用信号处理和滤波技术来提高线路的抗干扰能力。

除了以上的电磁兼容性分析和优化技术外，还可以考虑使用新的材料和技术来改善高压输电线路的电磁兼容性。

例如，可以利用电磁屏蔽材料和涂层来减少线路的辐射，并采用新的线路结构来提高线路的抗干扰能力。

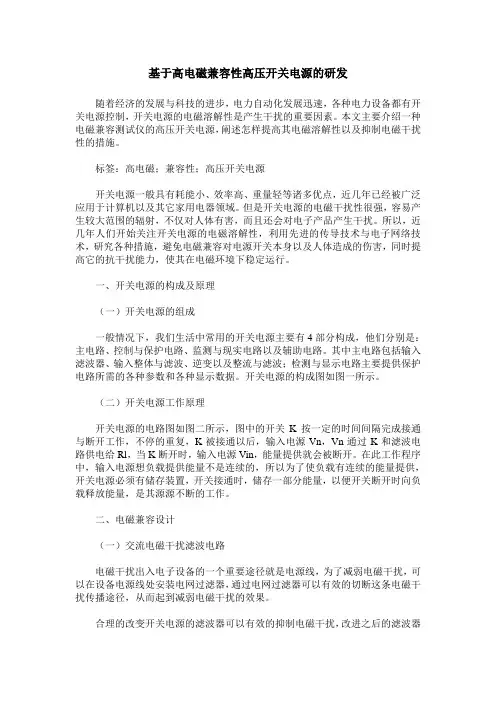

基于高电磁兼容性高压开关电源的研发随着经济的发展与科技的进步，电力自动化发展迅速，各种电力设备都有开关电源控制，开关电源的电磁溶解性是产生干扰的重要因素。

本文主要介绍一种电磁兼容测试仪的高压开关电源，阐述怎样提高其电磁溶解性以及抑制电磁干扰性的措施。

标签：高电磁；兼容性；高压开关电源开关电源一般具有耗能小、效率高、重量轻等诸多优点，近几年已经被广泛应用于计算机以及其它家用电器领域。

但是开关电源的电磁干扰性很强，容易产生较大范围的辐射，不仅对人体有害，而且还会对电子产品产生干扰。

所以，近几年人们开始关注开关电源的电磁溶解性，利用先进的传导技术与电子网络技术，研究各种措施，避免电磁兼容对电源开关本身以及人体造成的伤害，同时提高它的抗干扰能力，使其在电磁环境下稳定运行。

一、开关电源的构成及原理（一）开关电源的组成一般情况下，我们生活中常用的开关电源主要有4部分构成，他们分别是：主电路、控制与保护电路、监测与现实电路以及辅助电路。

其中主电路包括输入滤波器、输入整体与滤波、逆变以及整流与滤波；检测与显示电路主要提供保护电路所需的各种参数和各种显示数据。

开关电源的构成图如图一所示。

（二）开关电源工作原理开关电源的电路图如图二所示，图中的开关K按一定的时间间隔完成接通与断开工作，不停的重复，K被接通以后，输入电源Vn，Vn通过K和滤波电路供电给Rl，当K断开时，输入电源Vin，能量提供就会被断开。

在此工作程序中，输入电源想负载提供能量不是连续的，所以为了使负载有连续的能量提供，开关电源必须有储存装置，开关接通时，储存一部分能量，以便开关断开时向负载释放能量，是其源源不断的工作。

二、电磁兼容设计（一）交流电磁干扰滤波电路电磁干扰出入电子设备的一个重要途径就是电源线，为了减弱电磁干扰，可以在设备电源线处安装电网过滤器，通过电网过滤器可以有效的切断这条电磁干扰传播途径，从而起到减弱电磁干扰的效果。

合理的改变开关电源的滤波器可以有效的抑制电磁干扰，改进之后的滤波器其之前的滤波器相比，增加了瞬态抑制器、差模扼流圈以及地线扼流圈，另外用磁环套把开关电源的人E口端引线端套起来。

高频开关电源的电磁兼容设计随着电子技术的发展，高频开关电源已经成为各种电子产品的重要电源模块。

但是，由于高频开关电源工作时存在较强的电磁辐射和抗干扰能力较弱的特点，使得它的电磁兼容性设计成为了电子设备设计中的一个非常重要的问题。

本文将介绍高频开关电源的电磁辐射的形成原因和电磁兼容性设计的方法。

高频开关电源的电磁辐射高频开关电源的工作原理是将交流电压转化为直流电压，然后通过高频开关器进行变换，将电压升高到所需的水平后，再通过输出滤波电路对输出电压进行调整和滤波，输出一般为直流电压或脉冲电压。

在高频开关电源的变换过程中，由于高速开关所产生的高频电流和高电压在电源电路中快速变化，会引起电磁波从电源向周围的空气和导体传播，造成电磁辐射。

高频开关电源的电磁辐射主要有以下几种形式：1.磁场辐射：在高频开关电源的开关元件中，由于电流变化快、交叉磁路多，容易产生较强的磁场，从而导致磁场辐射。

2.电场辐射：在高频开关电源的开关元件中，由于电压变化快、高速切换，容易产生较强的电场，从而导致电场辐射。

3.导线辐射：电路中的导线会以天线的形式辐射出电磁波，是一种常见的辐射形式。

高频开关电源的电磁兼容设计方法高频开关电源的电磁兼容性设计是确保电源的正常工作同时尽可能减少电磁辐射干扰其他电子设备的过程。

下面介绍几个高频开关电源的电磁兼容性设计方法：1.增加滤波和补偿电容在高频开关电源中，可以增加滤波和补偿电容，以减少高频电压漂移和电流谐波干扰。

同时还可以减少开关瞬间开启或关闭时所产生的电磁辐射。

2.优化电源设计在高频开关电源的设计中，应尽量采用集成电感和微波集成电路，同时注意用电容和电感进行平衡。

另外，电源的设计还要注重对地电路的设计，包括对于地线的布局和选择等。

3.提高电源的抗干扰能力对于高频开关电源，可以通过加装抑制器、磁屏蔽等方法来提高电源的抗干扰能力。

另外，还可以通过增加电源的防雷措施来避免由于感应产生的过电压和过电流问题。

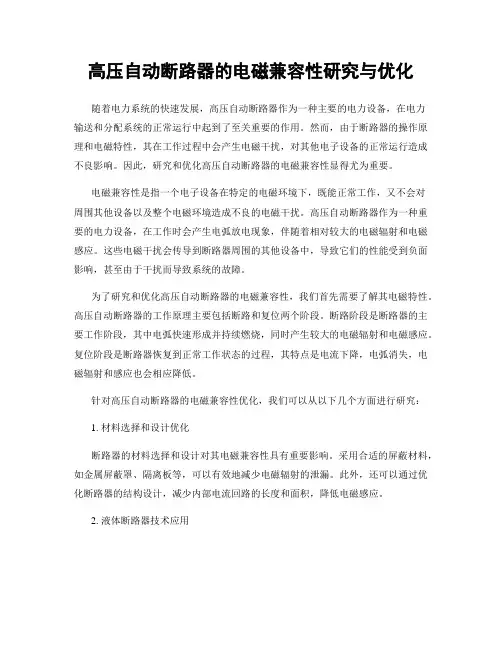

高压自动断路器的电磁兼容性研究与优化随着电力系统的快速发展，高压自动断路器作为一种主要的电力设备，在电力输送和分配系统的正常运行中起到了至关重要的作用。

然而，由于断路器的操作原理和电磁特性，其在工作过程中会产生电磁干扰，对其他电子设备的正常运行造成不良影响。

因此，研究和优化高压自动断路器的电磁兼容性显得尤为重要。

电磁兼容性是指一个电子设备在特定的电磁环境下，既能正常工作，又不会对周围其他设备以及整个电磁环境造成不良的电磁干扰。

高压自动断路器作为一种重要的电力设备，在工作时会产生电弧放电现象，伴随着相对较大的电磁辐射和电磁感应。

这些电磁干扰会传导到断路器周围的其他设备中，导致它们的性能受到负面影响，甚至由于干扰而导致系统的故障。

为了研究和优化高压自动断路器的电磁兼容性，我们首先需要了解其电磁特性。

高压自动断路器的工作原理主要包括断路和复位两个阶段。

断路阶段是断路器的主要工作阶段，其中电弧快速形成并持续燃烧，同时产生较大的电磁辐射和电磁感应。

复位阶段是断路器恢复到正常工作状态的过程，其特点是电流下降，电弧消失，电磁辐射和感应也会相应降低。

针对高压自动断路器的电磁兼容性优化，我们可以从以下几个方面进行研究：1. 材料选择和设计优化断路器的材料选择和设计对其电磁兼容性具有重要影响。

采用合适的屏蔽材料，如金属屏蔽罩、隔离板等，可以有效地减少电磁辐射的泄漏。

此外，还可以通过优化断路器的结构设计，减少内部电流回路的长度和面积，降低电磁感应。

2. 液体断路器技术应用与传统的空气断路器相比，液体断路器具有更好的电磁兼容性。

液体断路器的工作原理是通过液体介质来完成断路和复位操作，减少了电弧产生和维持的时间，从而降低了电磁辐射和感应。

3. 增加电磁兼容性测试和认证对高压自动断路器的电磁兼容性进行全面的测试和认证，有助于及早发现和解决潜在的电磁干扰问题。

通过使用专业的测试设备和标准化的测试方法，可以准确测量和评估断路器的电磁辐射和电磁感应水平，制定相应的兼容性优化方案。

电力电子技术中的电磁兼容性设计电磁兼容性设计是电力电子技术中必须关注的一个重要方面。

电力电子设备需要在分布式电源、智能电网、清洁能源和高速列车等应用场景中发挥作用，因此在这些应用场景中需要高度注意电磁兼容性的问题。

在本文中，我们将讨论电力电子技术中的电磁兼容性设计。

1. 什么是电磁兼容性？在我们开始讨论电力电子技术中的电磁兼容性设计之前，让我们首先了解一下什么是电磁兼容性。

电磁兼容性通常是指电子设备在电磁环境中与其他设备、系统或环境进行协调、共存甚至共生存的能力。

简而言之，电磁兼容性是一种能够确保电子设备能正常运行且在电磁环境中不产生外部干扰或承受来自外部的干扰的能力。

2. 电力电子技术中的电磁兼容性电力电子技术中的电磁兼容性设计是确保电力电子设备能够在电磁环境中工作并保持高效性的重要一环。

因为电力电子设备通常在高功率状态下运行，为了确保其不受来自其他设备的干扰以及不会对其他设备或环境造成干扰，必须从设备选型、设计、制造和安装等方面考虑电磁兼容性。

3. 电磁干扰的来源电磁干扰的来源是多方面的，它可以来自电力电子设备自身，也可以来自其他设备或环境。

在电力电子技术中，电磁干扰主要来自以下几个方面：(1) 电源/信号线。

电源和信号线是交流电功率/信号输入和输出的主要途径。

这些线路可以作为天线，发射和接收电磁波信号。

(2) 开关元件。

开关元件的开关动作会产生大量噪声和高频随机变化，从而产生电磁干扰。

(3) 电磁辐射。

所有的电子设备都会产生电磁辐射。

尤其是在高压和高功率设备中，电磁辐射可能会对周围的设备和人产生影响。

4. 电磁兼容性设计的方法电磁兼容性设计是为了确保电力电子设备可以在电磁环境中正常工作而采用的一系列方法和手段。

这些方法和手段包括：(1) 策略性地选择设备。

在电力电子设备设计的起始阶段，选择高品质的设备是非常重要的。

例如，低噪声、低漏磁等特性的元器件可以降低设备的电磁辐射和电磁信噪比。

(2) 开展电磁兼容性分析。

开关电源电磁兼容设计及电磁骚扰的抑制总结开关电源电磁兼容（EMC）设计及电磁骚扰的抑制是在开关电源设计中不可避免的问题。

为了确保设备在工作时不会产生电磁干扰或受到电磁干扰的影响，我们需要采取一些措施来保证电磁兼容性。

以下是一些关键点，总结了开关电源的电磁兼容设计和电磁骚扰抑制的方法。

1.开关电源的布局设计：-尽量减小导线的长度和面积，在布局时要避免导线的交叉和平行排列，尤其是高频信号线和低频信号线。

-将高频部分布局在一起，低频部分布局在一起，以减少电磁干扰。

-使用多层PCB板设计，将地线、电源线和信号线分层布局，以降低电磁辐射和互相干扰。

2.滤波器设计：-在输入和输出端口附近添加滤波器，以减少电磁干扰的传播。

-使用电源滤波器，以减少电源线上的高频噪声。

-使用输入和输出滤波器，以降低辐射和传导的电磁干扰。

3.接地设计：-使用良好的接地方法，包括终端接地、屏蔽接地和共地接法，以降低电磁辐射和互相干扰。

-在布局时，将地线设计为低阻抗、低干扰的传输路径，确保电磁干扰的可靠耗散。

4.耦合器件的选择：-在开关和滤波器中选择适当的元器件，如电感、电容和变压器，以减少电磁辐射和传导的干扰。

-使用优质的耦合器件，具有更好的电磁兼容性和抑制电磁骚扰的能力。

5.使用屏蔽和接地：-在关键部位使用屏蔽盖板或屏蔽罩，以减少电磁辐射和传导的干扰。

-在电源线和信号线上使用屏蔽，并正确地接地屏蔽以提高电磁兼容性。

6.EMI测试和符合性认证：-完成EMI测试，以确保产品符合相关标准和规定。

-定期进行EMI测试，并及时修正和改进设计，以满足不断变化的要求和标准。

总之，开关电源电磁兼容设计及电磁骚扰的抑制是在开关电源设计中不可或缺的部分。

通过合理的布局设计、滤波器设计、接地设计、耦合器件选择、屏蔽和接地以及EMI测试和符合性认证等措施，我们可以有效地降低电磁辐射和传导的干扰，提高开关电源的电磁兼容性，保证产品的可靠性和稳定性。
