高压开关电源的设计与研究赵延波(龙矿集团热电有限公司,山东龙口265700)摘要该文分析了高压开关电源的特点和电路原理,设计了一种新型高压开关电源,尤其是对重要的设计要点进行了深入描述,并给出了设计方案。
实验结果表明该电源结构简单,效率和可靠性高。
关键词高压开关电源中图分类号TM91文献标识码A高压充电电源广泛应用于等离子体物理、高功率激光、大功率微波、粒子速武器等等精密电子系统领域。
要求电源系统具有重量轻、响应速度快、稳定性好、可靠性高等特点。
传统充电电源采用的工频高压电源和LC谐振充电方式,虽然电路简单,但其体积和重量大,低频工作状态以及纹波、稳定性均不能令人满意。
为了满足精密电子系统的要求,设计制作了一种新型高压开关电源。
1高压开关电源的特点与通常的低压开关电源比较,高压开关电源有如下特点:(1)无输出电感。
一般输出电感的选择应保证在规定的最小负载下其电流也连续,在几千伏高压以上输出情况下,输出电感的体积和价格都是很难承受的,并且在工作中电感两端会承受与输出电压相等的电压,会导致点晕和飞弧,所以在较高的电压运用中通常不考虑输出电感。
(2)变压器副边存在较大的分布电容。
变压器副边匝数多,绕组之间存在较大的分布电容,影响开关电源的工作状态。
要么采用分布电容的电路形式,要么尽量减小分布电容。
(3)负载变化范围宽。
在雷达等设备的应用中,由于工作状态多,要求高压电源有很宽的负载变化范围,即要选择适用宽范围运行的电路形式。
从上述特点来看,高压开关电源的软开关电路应采用以无输出电感的电路拓扑,对于极高电压大功率应用建议采用全桥的方式。
2电路原理系统原理框架图如图1所示。
如图1所示。
高压电源的输入信号来自220V的*收稿日期:2012-04-16作者简介:赵延波(1976-),男,大专,毕业于华北电力大学城市供用电专业,现任职于龙矿集团热电有限公司,助理工程师。
图1系统原理图交流市电,经整流滤波后与P W M脉冲调制器的输出信号一起驱动高频变压器,通过高频变压器得到的高压电源再经整流滤波后,输出直流高压。
高压电源原理一、引言高压电源是电子设备中的重要组成部分,用于提供稳定、可靠的高电压电源。
本文将从电源设计、电压转换、电流控制、稳定性与可靠性、保护措施、电磁兼容性、输出特性、效率与散热等方面,对高压电源的原理进行深入探讨。
二、电源设计1.输入电源:高压电源的输入电源通常为低压直流电源,如12V 或24V。
2.变压器:高压电源的核心部件是变压器,它负责将输入的低压直流电源转换为所需的高压交流电源。
3.整流电路:高压电源的整流电路负责将变压器输出的交流电源转换为高压直流电源。
4.控制电路:高压电源的控制电路负责控制电源的输出电压和电流,以确保电源的稳定性和可靠性。
三、电压转换1.变压器匝数比:通过改变变压器的匝数比,可以实现对输出电压的调节。
2.调压器:调压器是一种用于调节输出电压的装置,它可以根据需要调整输出电压的大小。
3.稳压器:稳压器是一种用于保持输出电压稳定的装置,它可以通过自动调整输出电压的大小,确保输出电压的稳定。
四、电流控制1.限流保护:高压电源通常配备限流保护功能,当输出电流超过设定值时,电源会自动切断输出,以保护负载和电源本身。
2.过热保护:高压电源还配备过热保护功能,当电源内部温度过高时,电源会自动切断输出,以防止过热对电源和负载造成损害。
五、稳定性与可靠性1.稳定性:高压电源的稳定性是其重要性能之一,它可以通过自动调整输出电压和电流的大小,确保负载的正常运行。
2.可靠性:高压电源的可靠性是其关键性能之一,它可以通过采用高质量的材料和严格的生产工艺,确保电源的长期稳定运行。
六、保护措施1.过压保护:当输出电压过高时,高压电源会自动切断输出,以保护负载和电源本身。
2.过流保护:当输出电流过大时,高压电源会自动切断输出,以保护负载和电源本身。
3.短路保护:当负载发生短路时,高压电源会自动切断输出,以防止短路对电源和负载造成损害。
4.过温保护:当电源内部温度过高时,高压电源会自动切断输出,以防止过热对电源和负载造成损害。

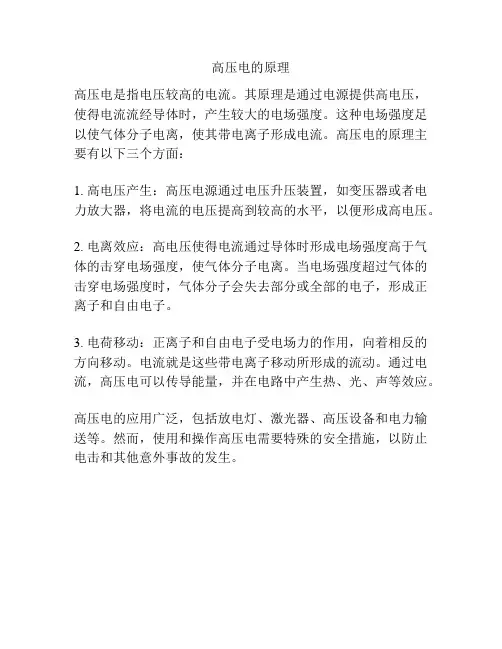

高压电的原理
高压电是指电压较高的电流。
其原理是通过电源提供高电压,使得电流流经导体时,产生较大的电场强度。
这种电场强度足以使气体分子电离,使其带电离子形成电流。
高压电的原理主要有以下三个方面:
1. 高电压产生:高压电源通过电压升压装置,如变压器或者电力放大器,将电流的电压提高到较高的水平,以便形成高电压。
2. 电离效应:高电压使得电流通过导体时形成电场强度高于气体的击穿电场强度,使气体分子电离。
当电场强度超过气体的击穿电场强度时,气体分子会失去部分或全部的电子,形成正离子和自由电子。
3. 电荷移动:正离子和自由电子受电场力的作用,向着相反的方向移动。
电流就是这些带电离子移动所形成的流动。
通过电流,高压电可以传导能量,并在电路中产生热、光、声等效应。
高压电的应用广泛,包括放电灯、激光器、高压设备和电力输送等。
然而,使用和操作高压电需要特殊的安全措施,以防止电击和其他意外事故的发生。
高压升压boost方案引言高压升压(boost)方案是一种常见的电路设计方案,用于将低电压升至较高电压的电路。
在许多电子设备中,需要使用较高的电压来驱动特定的元件或执行特定的功能。
本文将介绍高压升压Boost方案的原理、应用、设计步骤以及常见问题和解决方案。
原理高压升压Boost方案使用一种称为升压转换器的电路来将低电压转换为高电压。
这种电路通常由以下几个关键部分组成:1.输入电源:提供低电压输入能量的电源,通常是电池或低压直流电源。
2.电感:通过电感储存能量,并在合适的时机释放能量。
3.开关管:控制电路的打开和关闭,以控制能量的传输。
4.整流器:将储存在电感中的能量转换为所需的高电压输出。
高压升压Boost方案的基本工作原理是:在时间t1,开关管打开,电感储存能量;在时间t2,开关管关闭,电感释放储存的能量;在时间t3,能量通过整流器转换为高电压输出。
这个过程不断循环,以提供稳定的高电压输出。
应用高压升压Boost方案广泛应用于许多电子设备中,包括但不限于以下领域:1.电池供电设备:在一些需要高电压驱动的设备中,使用高压升压方案可以提高设备的效率。
2.LED照明:在LED驱动电路中,使用高压升压方案可以提供足够的电压来驱动LED灯。
3.通信设备:在一些无线通信设备中,使用高压升压方案可以提供足够的电压来驱动射频模块。
4.物联网设备:在一些物联网设备中,例如传感器节点,使用高压升压方案可以提供所需的高电压。
设计步骤设计一个高压升压Boost方案需要经过以下几个步骤:1.确定输出电压:根据应用需求确定所需的高电压输出。
2.计算工作周期:根据输入电压和输出电压计算工作周期和占空比。
3.选择元器件:根据工作周期和电流要求选择合适的电感、开关管和整流器。
4.建立电路图:根据选定的元器件,绘制高压升压Boost方案的电路图。
5.进行模拟仿真:使用电路仿真工具验证电路的性能和稳定性。
6.调整参数和优化设计:根据仿真结果调整元器件参数并优化设计,以达到最佳的高压升压效果。

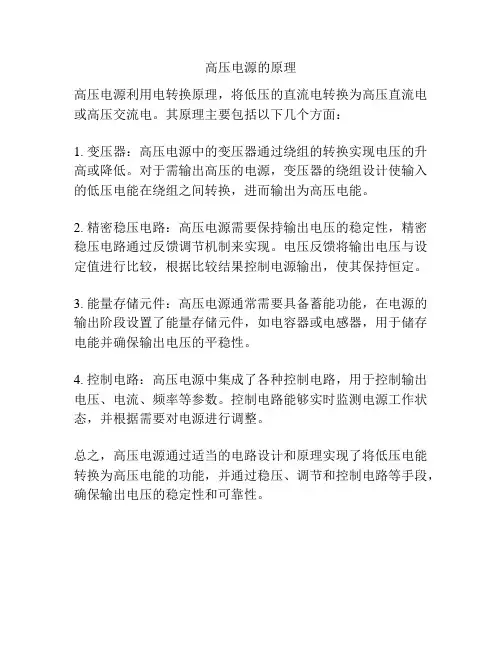

高压电源的原理
高压电源利用电转换原理,将低压的直流电转换为高压直流电或高压交流电。
其原理主要包括以下几个方面:
1. 变压器:高压电源中的变压器通过绕组的转换实现电压的升高或降低。
对于需输出高压的电源,变压器的绕组设计使输入的低压电能在绕组之间转换,进而输出为高压电能。
2. 精密稳压电路:高压电源需要保持输出电压的稳定性,精密稳压电路通过反馈调节机制来实现。
电压反馈将输出电压与设定值进行比较,根据比较结果控制电源输出,使其保持恒定。
3. 能量存储元件:高压电源通常需要具备蓄能功能,在电源的输出阶段设置了能量存储元件,如电容器或电感器,用于储存电能并确保输出电压的平稳性。
4. 控制电路:高压电源中集成了各种控制电路,用于控制输出电压、电流、频率等参数。
控制电路能够实时监测电源工作状态,并根据需要对电源进行调整。
总之,高压电源通过适当的电路设计和原理实现了将低压电能转换为高压电能的功能,并通过稳压、调节和控制电路等手段,确保输出电压的稳定性和可靠性。
直流高压模块电路1000v直流高压模块电路1000V随着科技的不断发展,直流高压模块电路成为了现代电子设备中不可或缺的一部分。
本文将围绕直流高压模块电路1000V展开,介绍其原理、应用以及相关的安全问题。
一、直流高压模块电路1000V的原理直流高压模块电路1000V是一种将输入电压转换为1000V直流高压输出的电路。
它由输入端、输出端、控制电路和功率电路组成。
其工作原理主要包括输入电压的整流、滤波以及输出电压的稳定调节。
在直流高压模块电路1000V中,输入端的交流电压经过整流电路转化为直流电压。
然后,经过滤波电路,去除电压中的纹波成分,使输出电压更加稳定。
最后,控制电路根据反馈信号对输出电压进行调节,确保其稳定在1000V。
二、直流高压模块电路1000V的应用直流高压模块电路1000V广泛应用于各种领域,如医疗设备、工业自动化、通信设备等。
它的主要应用包括以下几个方面:1. 医疗设备:直流高压模块电路1000V在医疗设备中起到了至关重要的作用。
例如,X射线机、CT扫描仪等医疗设备需要高压电源来提供电能,直流高压模块电路1000V能够为这些设备提供稳定的高压输出。
2. 工业自动化:在工业自动化领域,直流高压模块电路1000V被广泛应用于高压电源、激光器驱动、电磁阀控制等方面。
它能够提供稳定的高压输出,满足工业自动化设备的需求。
3. 通信设备:直流高压模块电路1000V也被广泛应用于通信设备中。
例如,高压电源模块、光纤通信设备等都需要直流高压模块电路1000V提供稳定的高压输出。
三、直流高压模块电路1000V的安全问题在使用直流高压模块电路1000V时,需要注意一些安全问题,以确保人身安全和设备的正常运行。
1. 绝缘防护:直流高压模块电路1000V工作时,必须保证其与外界的良好绝缘。
在安装和维护过程中,应注意绝缘材料的选择和使用,确保电路的绝缘性能符合要求。
2. 过流保护:直流高压模块电路1000V在工作过程中,可能会出现过流情况。

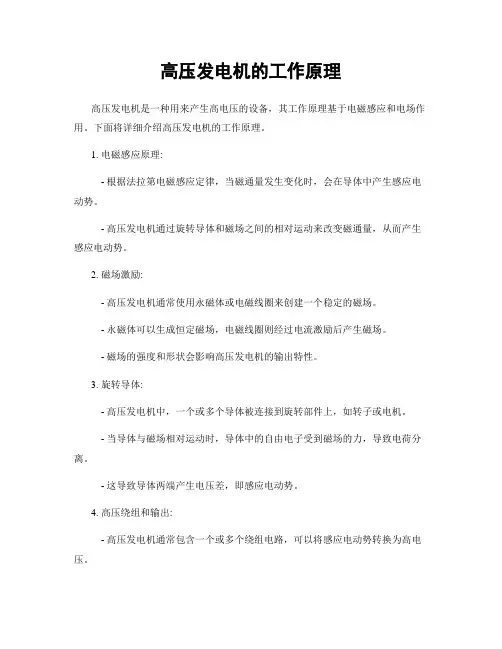

高压发电机的工作原理高压发电机是一种用来产生高电压的设备,其工作原理基于电磁感应和电场作用。
下面将详细介绍高压发电机的工作原理。
1. 电磁感应原理:- 根据法拉第电磁感应定律,当磁通量发生变化时,会在导体中产生感应电动势。
- 高压发电机通过旋转导体和磁场之间的相对运动来改变磁通量,从而产生感应电动势。
2. 磁场激励:- 高压发电机通常使用永磁体或电磁线圈来创建一个稳定的磁场。
- 永磁体可以生成恒定磁场,电磁线圈则经过电流激励后产生磁场。
- 磁场的强度和形状会影响高压发电机的输出特性。
3. 旋转导体:- 高压发电机中,一个或多个导体被连接到旋转部件上,如转子或电机。
- 当导体与磁场相对运动时,导体中的自由电子受到磁场的力,导致电荷分离。
- 这导致导体两端产生电压差,即感应电动势。
4. 高压绕组和输出:- 高压发电机通常包含一个或多个绕组电路,可以将感应电动势转换为高电压。
- 绕组电路是由导线绕制而成,导线的材料以及绕制方式都会影响输出电压的特性。
- 通过适当选择和设计绕组,高压发电机可以实现所需的电压输出。
5. 直流和交流发电机:- 高压发电机可以是直流或交流类型。
- 直流发电机通过用刷子和集电环连接到绕组上的导线来收集电荷,输出直流电压。
- 交流发电机使用交流电源和旋转磁场来产生交流电压。
- 交流发电机可以是单相或三相的,三相交流发电机在工业领域中应用广泛。
6. 电场作用:- 当高压发电机输出高电压时,电场效应也起到重要作用。
- 高电压可以创建强电场,可以用来驱动电子或离子在空气中移动。
- 在某些高压应用中,电场用于产生电晕放电或等离子体。
7. 系统控制和安全:- 高压发电机通常需要一套系统控制和保护机制,以确保安全运行。
- 过载保护、过电压保护和短路保护等措施是必不可少的。
- 合理的系统控制可以提高高压发电机的效率和稳定性。
总结:高压发电机的工作原理基于电磁感应和电场作用。
通过旋转导体和磁场相对运动来改变磁通量,从而产生感应电动势。

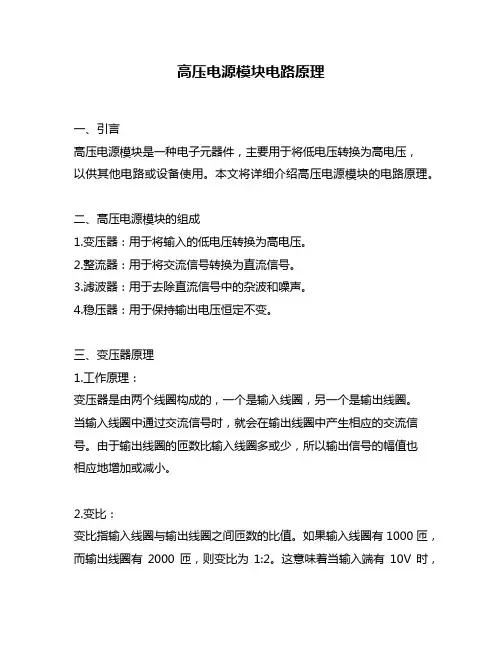

高压电源模块电路原理一、引言高压电源模块是一种电子元器件,主要用于将低电压转换为高电压,以供其他电路或设备使用。
本文将详细介绍高压电源模块的电路原理。
二、高压电源模块的组成1.变压器:用于将输入的低电压转换为高电压。
2.整流器:用于将交流信号转换为直流信号。
3.滤波器:用于去除直流信号中的杂波和噪声。
4.稳压器:用于保持输出电压恒定不变。
三、变压器原理1.工作原理:变压器是由两个线圈构成的,一个是输入线圈,另一个是输出线圈。
当输入线圈中通过交流信号时,就会在输出线圈中产生相应的交流信号。
由于输出线圈的匝数比输入线圈多或少,所以输出信号的幅值也相应地增加或减小。
2.变比:变比指输入线圈与输出线圈之间匝数的比值。
如果输入线圈有1000匝,而输出线圈有2000匝,则变比为1:2。
这意味着当输入端有10V时,输出端就会有20V。
四、整流器原理1.工作原理:整流器是将交流信号转换为直流信号的电路。
它通过将交流信号中的负半周或正半周去掉,只保留其中一个半周,从而得到一个纯正弦波的直流信号。
2.整流方式:整流器有两种方式:单相整流和三相整流。
单相整流通常用于低功率应用,而三相整流通常用于高功率应用。
五、滤波器原理1.工作原理:滤波器是一种电路,用于去除直流信号中的杂波和噪声。
它通过使用电容器和电感器来滤除高频噪声和低频杂波。
2.滤波类型:滤波器有两种类型:低通滤波器和高通滤波器。
低通滤波器可以让低频信号通过,而阻止高频信号通过;高通滤波器可以让高频信号通过,而阻止低频信号通过。
六、稳压器原理1.工作原理:稳压器是一种电路,用于保持输出电压恒定不变。
它通过使用反馈机制来调节输出电压,并在输入电压或负载变化时自动调节输出电压。
2.稳压类型:稳压器有两种类型:线性稳压器和开关稳压器。
线性稳压器通过使用晶体管或管子来调节输出电压;开关稳压器通过使用开关来调节输出电压。
七、总结高压电源模块是一种将低电压转换为高电压的电子元器件。
高压电的工作原理
高压电的工作原理是利用电场的作用,将电荷分离并产生高电压的现象。
通常情况下,高压电是通过高压发生器产生的。
高压发生器内部有一个电源,通常是一个电机或电池。
电源会提供足够的能量来产生高电压。
在高压发生器中,有一个转化装置将低电压转化为高电压。
这个转化装置通常是一个变压器或共振电路。
通过改变电源和输出端之间的电压比例,可以实现从低电压到高电压的转化。
当高电压被产生后,它会通过导线传输到所需的位置。
在传输过程中,防止电压损失,可以采用绝缘材料对导线进行包裹。
当高电压到达目标位置时,它会产生电场。
电场有一个极高的电势差,会吸引或排斥附近的电荷。
当有电荷靠近时,电势能会被转化为动能,电荷会因此移动。
高压电的工作原理可以应用在多个领域,例如电力传输、静电喷涂、粒子加速器等。
在这些应用中,高电压能够产生强大的电场,从而实现所需的功能。
1000v超高电压输入开关电源原理概述及解释说明1. 引言1.1 概述在现代电力系统和电子设备领域,超高电压输入开关电源具有重要的应用价值。
它是一种特殊的电源设计,能够提供高达1000V以上的输入电压,并将其转换为稳定的输出电压以供特定设备使用。
超高电压输入开关电源广泛应用于核能、航空航天、军事和科学研究等领域。
1.2 文章结构本文将对1000v超高电压输入开关电源原理进行全面的概述和解释说明。
文章主要分为五个部分,包括引言、超高电压输入开关电源原理、解释说明、应用现状及未来发展趋势以及结论。
通过这些部分的详细描述,读者可以了解该技术的基本原理、组成部分和工作过程,并获得对其应用领域、挑战和未来发展方向的全面认识。
1.3 目的本文旨在介绍1000v超高电压输入开关电源原理,并对其进行详细解释和说明。
通过清晰地阐述该技术的工作原理和特点,希望能够让读者更好地理解其在不同领域的应用,并展望其未来的发展趋势。
同时,本文还将提供一些可行解决方案,以帮助克服当前面临的挑战和问题。
以上就是文章“1. 引言”部分的内容。
该部分主要介绍了本文所要讨论的主题以及文章的结构和目标。
请根据需要进行修改和补充。
2. 超高电压输入开关电源原理2.1 输入开关电源概述超高电压输入开关电源是一种广泛应用于各种领域的电源设备,其主要功能是将传统的交流高压电源转换为适合特定设备使用的低压直流电。
它通过采用开关技术和相关的控制电路,实现对输入信号进行调整和处理,以提供稳定、可靠的输出供电。
2.2 超高电压应用及需求超高电压输入开关电源适用于许多需要较高工作电压的设备和系统,比如医疗设备、精密仪器、通信基站等。
这些设备需要更大功率和更高稳定性的供电,以确保正常运行和数据传输。
在一些特殊情况下,例如工业生产中的高能耗设备或科学实验中对能量输出要求较高的场景,超高电压输入开关电源展示出了巨大潜力。
因此,人们对于这种具有更大输出能力和效率更好的新型输入开关电源感兴趣。
高压电源的基本原理高压电源是一种用于提供高电压输出的电源设备。
它主要用于工业、科研、医疗等领域中对高电压的需求,如半导体制造、粒子加速器、X射线发射器等设备。
高压电源的基本原理涉及到电力转换、电子器件和电磁原理等多个方面。
下面将从电源类型、工作原理、电路结构和功率转换等方面详细解释高压电源的基本原理。
1. 电源类型根据输入电源的不同,高压电源可以分为直流高压电源和交流高压电源。
•直流高压电源:直流高压电源是通过将交流电源经过整流和滤波等处理后得到的直流电源。
它能够为负载提供稳定的直流高压输出。
•交流高压电源:交流高压电源是将交流电源经过放大、变压、整流等处理产生高电压输出的电源。
它将输入电源的交流信号升压后输出,适用于需要交流高压的应用。
2. 工作原理高压电源的工作原理可以简单理解为两个过程:降压和电力转换。
1.降压:高压电源通常需要对输入的电压进行降压处理,以满足对电压的要求。
这是通过输入电压与变压器、整流器等元件的组合来实现的。
变压器可以将输入电压变压到所需的工作电压,而整流器则将交流电压转换为直流电压。
2.电力转换:在降压后,高压电源将电能转换为所需的高压能量。
这一过程涉及到电子器件的工作原理。
通常使用功率开关器件(如晶体管、MOSFET等)和电感、电容等元件构成的振荡电路进行电力转换。
振荡电路通过周期性地切换电源输入和输出,将电源输入的能量转移到输出电路中。
3. 电路结构高压电源的电路结构根据具体的应用和设计要求可能会有所不同,但通常包括以下几个关键部分:1.输入电路:高压电源的输入电路用于接收外部输入电源,并根据需要对输入电压进行调整。
这一部分通常包括滤波电容、变压器和整流器等元件。
2.控制电路:高压电源的控制电路用于控制输出电压、电流等参数,确保高压电源的稳定性和安全性。
控制电路通常由微控制器或专用控制芯片组成。
3.能量转换电路:高压电源的能量转换电路是将输入能量转化为输出高压能量的核心部分。
高压电源原理高压电源是指输出电压高于1000V的电源装置,它在许多领域都有着重要的应用,比如医疗设备、科学研究、工业生产等。
在这篇文档中,我们将深入探讨高压电源的原理,希望能够帮助读者对高压电源有更深入的了解。
首先,我们需要了解高压电源的基本原理。
高压电源通常由变压器、整流器、滤波器和稳压器等组成。
变压器用于将输入的低压交流电转换为高压交流电,然后经过整流器将交流电转换为直流电,接着通过滤波器进行滤波处理,最后由稳压器保证输出电压的稳定性。
这就是高压电源的基本工作原理。
其次,我们需要了解高压电源的分类。
按照输出电压的形式,高压电源可分为直流高压电源和交流高压电源两种。
直流高压电源输出的是直流电压,适用于一些对电压稳定性要求较高的场合;而交流高压电源输出的是交流电压,适用于一些需要改变电压大小的场合。
按照输出电压的稳定性,高压电源可分为稳压型和非稳压型两种。
稳压型高压电源输出的电压稳定性较好,适用于对电压稳定性要求较高的场合;非稳压型高压电源输出的电压波动较大,适用于对电压波动要求不高的场合。
接着,我们需要了解高压电源的应用。
高压电源在医疗设备中被广泛应用,比如X射线机、CT扫描仪等都需要高压电源来提供电能。
在科学研究领域,高压电源也扮演着重要角色,比如在核物理实验中需要高压电源来提供实验所需的电能。
在工业生产中,高压电源也有着重要的应用,比如在电子器件制造中需要高压电源来提供电能。
最后,我们需要了解高压电源的安全性。
高压电源具有较高的电压,一旦操作不当就会对人身安全造成威胁。
因此,在使用高压电源时,需要严格遵守相关的操作规程,确保操作人员的安全。
另外,在高压电源的设计和制造过程中,也需要严格遵守相关的安全标准,确保产品的安全性。
综上所述,高压电源是一种应用广泛的电源装置,它的原理、分类、应用和安全性都需要我们深入了解。
希望通过本文档的介绍,读者能够对高压电源有更全面的认识,从而更好地应用和管理高压电源。
高压电源设计摘要:高压电源是一种将低压电源转换为高电压的设备。
它在各种领域中被广泛应用,如工业、医疗、科研等。
本文将介绍高压电源的基本原理和常见的设计方法,包括电源拓扑结构、元器件选择、保护电路设计等。
通过合理的高压电源设计,可以提高系统的稳定性和可靠性。
1. 引言高压电源是将低电压信号转换为高电压信号的重要设备。
在很多应用中,如电子束设备、气体放电管、激光器等,都需要使用高压电源。
因此,高压电源的设计对于这些应用设备的正常工作非常重要。
本文将详细介绍高压电源的设计原理和常见的设计方法。
2. 高压电源的基本原理高压电源的基本原理是将直流或交流低压电源转换为高电压。
常见的高压电源拓扑结构有升压型、降压型和反激型等。
升压型高压电源通过变压器实现电压的升压,降压型高压电源通过变压器实现电压的降压,而反激型高压电源则通过共振电路实现电压的升压。
3. 高压电源的设计方法高压电源的设计需要考虑多个因素,如输出电压、输出电流、稳定性、效率等。
在设计过程中,需要选择合适的元器件,并合理布局电路板。
以下为高压电源设计的基本步骤:3.1 电压选择首先需要确定所需的输出电压。
根据应用需求和性能要求,选择合适的输出电压。
3.2 拓扑结构选择根据输出电压的要求和电路条件,选择合适的高压电源拓扑结构。
常见的高压电源拓扑结构有升压型、降压型和反激型等。
3.3 元器件选择根据电路拓扑结构和工作条件,选择适合的元器件。
包括变压器、电感、电容、二极管、晶体管等。
3.4 保护电路设计设计高压电源时,需要考虑过压、过流、过温等保护功能,以确保系统的安全和可靠性。
3.5 PCB布局合理布局电路板,考虑电子元器件之间的互相影响,提高系统的稳定性和可靠性。
4. 高压电源的应用高压电源广泛应用于各个领域,如工业、医疗、科研等。
在工业方面,高压电源可用于电泳、电镀、玻璃加工等生产过程。
在医疗领域,高压电源可用于X射线设备、化验仪器等。
在科研领域,高压电源可用于实验室设备、粒子加速器等。
高压变频器原理及应用1、引言电机是工业生产中主要的耗电设备,高压大功率电动机的应用更为突出,而这些设备大部分都存在很大的节能潜力。
所以大力发展高压大功率变频调速技术具有时代的必要性和迫切性.目前,随着现代电力电子技术和微电子技术的迅猛发展,高压大功率变频调速装置不断地成熟起来,原来一直难于解决的高压问题,近年来通过器件串联或单元串联得到了很好的解决。
其应用领域和范围也越来越为广范,这为工矿企业高效、合理地利用能源(尤其是电能)提供了技术先决条件。
2、几种常用高压变频器的主电路分析(1)单元串联多重化电压源型高压变频器.单元串联多重化电压源型高压变频器利用低压单相变频器串联,弥补功率器件IGBT的耐压能力的不足。
所谓多重化,就是每相由几个低压功率单元串联组成,各功率单元由一个多绕组的移相隔离变压器供电,用高速微处理器实现控制和以光导纤维隔离驱动。
但其存在以下缺点:a)使用的功率单元及功率器件数量太多,6kV系统要使用150只功率器件(90只二极管,60只IGBT),装置的体积太大,重量大,安装位置和基建投资成问题;b)所需高压电缆太多,系统的内阻无形中增大,接线太多,故障点相应的增多;c)一个单元损坏时,单元可旁路,但此时输出电压不平衡中心点的电压是浮动的,造成电压、电流不平衡,从而谐波也相应的增大,勉强运行时终究会导致电动机的损坏;d)输出电压波形在额定负载时尚好,低于25Hz以下畸变突出;e)输出电压波形在额定负载时尚好,低于25Hz以下畸变突出;f)由于系统中存在着变压器,系统效率再提高不容易实现;移相变压器中,6kV三相6绕组×3(10kV时需12绕组×3)延边三角形接法,在三相电压不平衡(实际上三相电压是不可能绝对平衡的)时,产生的内部环流,必将引起内阻的增加和电流的损耗,也相应的就造成了变压器的铜损增大.此时,再加上变压器的铁芯的固有损耗,变压器的效率就会降低,也就影响了整个高压变频器的效率。
hvps电源的原理HVPS(高压电源)是一种用于提供高电压电源的设备。
它广泛应用于实验室研究、医疗设备、电子设备等领域,常用于产生高压电场、高电压放电以及粒子加速等应用。
HVPS的原理主要涉及到电压升压、稳压和过流保护等方面。
HVPS的基本原理是通过电源的电路设计和控制,将低电压升压为更高的电压输出。
在HVPS中,主要使用了变压器、整流电路、滤波电路以及反馈电路等组件来实现电压升压和稳定输出电压。
首先,HVPS通过变压器来进行电压升压。
变压器是一种由至少两个线圈和一个磁性铁芯组成的电气元件。
在HVPS中,变压器的输入线圈接收来自低压电源的电压,而输出线圈则向外输出高压电压。
通过调节输入和输出线圈的匝数比例,可以实现输入电压到输出电压的转换。
接下来,HVPS使用整流电路来将交流电转换为直流电。
整流电路一般采用二极管或整流桥等元件,能够将交流电信号变为单向的直流电信号。
这样可以滤除交流信号的负半周,仅保留正半周,从而实现输出的直流电信号。
为了保证输出电压的平稳性,HVPS还使用了滤波电路来去除直流电信号中的波动和噪声。
滤波电路一般由电容器和电感等组件组成,能够使输出电压更加稳定,减小电压的涟漪。
HVPS还需要使用反馈电路来控制输出电压的稳定性。
反馈电路一般包括比较器、误差放大器和调整电路等组件。
它能够监测输出电压,并与设定电压进行比较,从而调整输出电压的大小。
当输出电压超过设定值时,反馈电路会通过负反馈机制调节输入电压,使输出电压稳定在设定值附近。
除了以上基本原理外,HVPS还需要考虑过流保护的问题。
过流保护是为了防止电路超负荷运行时,损坏电源和相关设备。
HVPS通常会配置过流保护电路,当输出电流超过一定阈值时,保护电路会立即断开电源,以保护电路的安全运行。
总之,HVPS的原理主要涉及到电压升压、稳压和过流保护等方面。
通过适当的电路设计和控制,HVPS能够提供高电压并保持输出电压的稳定性,从而满足不同领域的需求。
一、实验目的1. 理解直流高压电源的工作原理和组成。
2. 掌握直流高压电源的设计、搭建和调试方法。
3. 学习直流高压电源在电气设备中的应用。
4. 熟悉直流高压电源的安全操作规程。
二、实验原理直流高压电源是将低电压直流电源通过升压电路转换成高电压直流电源的装置。
其主要组成部分包括:整流电路、滤波电路、稳压电路和升压电路。
1. 整流电路:将交流电转换为脉动的直流电,常用的整流电路有半波整流、全波整流和桥式整流等。
2. 滤波电路:滤除整流电路输出的脉动直流电中的纹波,常用的滤波电路有电容滤波、电感滤波和RC滤波等。
3. 稳压电路:使输出的直流电压保持稳定,常用的稳压电路有串联稳压、并联稳压和开关稳压等。
4. 升压电路:将整流滤波后的直流电压升高到所需的高电压,常用的升压电路有变压器升压、倍压电路和自激振荡器等。
三、实验器材1. 直流高压电源实验装置一套2. 数字多用表3. 电压表4. 电流表5. 电阻6. 电容7. 二极管8. 变压器9. 滤波电容10. 稳压二极管四、实验步骤1. 搭建电路:根据实验要求,按照实验原理图搭建直流高压电源实验电路。
2. 连接仪器:将数字多用表、电压表、电流表等仪器连接到实验电路中。
3. 调试电路:调整电路参数,使电路输出符合要求的高压直流电压。
4. 测试电路:测量电路的输出电压、电流和纹波等参数,分析电路性能。
5. 记录数据:将实验数据记录在实验报告中。
五、实验结果与分析1. 电路搭建:根据实验原理图,成功搭建了直流高压电源实验电路。
2. 电路调试:通过调整电路参数,使电路输出符合要求的高压直流电压。
3. 电路测试:- 输出电压:根据实验要求,电路输出电压达到3000V。
- 输出电流:根据实验要求,电路输出电流达到1mA。
- 纹波:根据实验要求,电路输出纹波小于1%。
4. 数据分析:- 通过实验数据可以看出,所搭建的直流高压电源实验电路能够满足实验要求。
- 电路输出电压、电流和纹波等参数符合预期,说明电路设计合理,调试方法正确。
高压电源设计原理
高压电源的设计原理是基于电力转换和电压升高的原理。
1. 电力转换:高压电源的设计首先需要将输入电源的电能转换为可用于高压输出的电能。
常见的电力转换方式包括变压器、开关电源等。
- 变压器:变压器通过变换输入电源的电压大小,实现输入电
压与输出电压的比例变化。
高压电源中,通常使用高频变压器进行电压的升高。
- 开关电源:开关电源采用开关元件(如晶闸管、MOSFET等)将输入电压经过高频的开关转换,然后对其进行滤波、整流等处理,最终得到所需要的高压输出。
2. 电压升高:在电力转换的基础上,高压电源需要进一步将输出电压提升到所需的高压水平。
- 多级升压:常见的方法是采用多级升压电路,通过串联多个
变压器或开关电源级联,逐级提升电压。
每个级别都将输出电压升高到一定水平,然后再传递给下一级进行进一步升压。
- 倍压电路:倍压电路是一种特殊的升压电路,通过利用电容
和二极管的特性,将输入电压通过交流整流和电容充放电的方式,使输出电压呈倍数增加。
常见的倍压电路有整流电路、无源倍压电路等。
3. 控制和保护:设计高压电源还需要考虑电源的控制和保护功能。
一般来说,高压电源需要具备输出电压的精确控制和调整功能,以满足不同应用需求。
同时,还需要有过压、过流、过热等保护机制,确保电源和负载的安全运行。
总之,高压电源的设计原理主要涉及电力转换和电压升高的过程,同时也要考虑控制和保护等功能。
具体的设计方案多样化,需要根据具体的应用需求和技术要求进行选择和调整。
工作原理
高压直流电源产生的负高压,接入电晕极(阴极),它与沉淀极(阳极)之间产生电场,电场强度超过一定极限后在阴阳两极间即产生电晕放电。
此时流经电场区的气体发生电离,
产生大量的离子和电子。
周围可以听见强烈的电磁风声。
光线暗时可见紫兰色电晕。
通过电
场的煤气中的焦油、粉尘、水雾等粒子与离子或电子结合而荷电,在电场力的作用下向两极
运动。
由于电子质量小,运动速度快,空间分布广,所以主要是荷负电的粒子向沉淀极运动。
到达沉淀极板中和后,依靠残存的静电引力和分子间凝聚力首先吸附于沉淀极,而后靠自身
重力沿极板下落,通过焦油出口排出。
高压电源的应用
高压直流电源是将Ac220V电网电能转变成特种形式的高压电源,高压直流电源按输出电压
极性可分为正极性和负极性两种。
高压直流电源已经广泛应用于各行各业,仪器仪表各种电
子设备,农业领域也有应用,例如农业环境静电除尘,静电喷雾杀虫,农业物料静电喷涂包裹,农产品加工中的静电植绒、农业生物静电效应研究、静电杀菌、农业种子静电处理等等。
随着农业科学技术的不断发展进步,农业科学研究和农业工程应用实践对高压静电电源的需
求逐年增多,对其精度、性能、规格、品种、类型、体积、智能化操作等方面都提出了许多
新的要求,现有的高压直流电源已经不能满足农业领域中的许多需要,研究和开发适合农业
领域要求的多种新型直流高压电源已经成为一种客观需求,而且其社会效益和经济效益都比
较显著,市场前景比较光明。
信息来源:武汉凯琛威电子科技有限公司
回顾高压直流电源发展历史,高压直流电源最初是将工频电压直接经高压变压器升压后整流
滤波,或升压后再倍压整流后得到高压的,其基本原理如图1所示。
随着科学技术的发展,
后来高压直流电源才发展到了线性高压直流电源。
早期的高压直流电源通常采用220 V工频
交流经变压器升压,整流滤波获得,电源的体积和重量很大,并且纹波较大,稳定性不高,
效率低。
目前的高压电源主要采用开关电源技术,PWM波的产生芯片主要用SG3525(集成PWM控制芯片)或者UC3875(移相谐振全桥软开关控制器)做成高频高压电源,大大减小
了电源体积和重量,提高了电源的稳定性和效率。
但SG3525功能单一、产生的PWM波形
也没有DSP产生的PWM波形稳定性好,并不能实现与上位机通讯及智能调压等功能。
此处
设计以DSP为控制核心,DSP产生的死区可调的PWM波完全可代替SG3525或UC3875所
产生的PWM波,还可实现电源输出调压和过压过流保护等功能。
高压电源的重要特点就是快速可靠保护。
例如过流保护、过压保护、击穿短路保护等,这里
在新型直流高压电源研制上尝试应用新的技术手段,提出新的设计思路来解决这些问题。
2 设计原理
高压电源的总体框图如图1所示,电路主要分为主电路和控制保护电路两部分。
该系统的工
作原理:先将市电220 V/50 Hz通过全桥整流滤波后,变成300 V左右直流电压,将其通过PWM的Buck变换得到0~300 V可调直流电压。
然后直流电经过DC/AC逆变成高频电压,经过谐振电路和高频变压器后电压变为10 kV左右,再经倍压整流得到所需的电压。
DSP系
统为DC/DC提供电压输出幅值的给定信号,同时接收DC/DC环节来的反馈信号,并实时地做出反应,控制DC/DC环节输出电压的大小。
对于DC/AC环节,DSP系统通过输出4
路脉宽可调的PWM信号控制逆变环节4个IGBT的通断,并且接收反馈动作信号,控制4
路PWM的脉宽来达到控制逆变环节输出电压的目的。
DSP系统还可进行输出电压测量,并
且提供一个良好的人机接口,实时地显示各个参数值,并提供操作控制。
