xxx：xx.xxx ArrayA 90备案号：xxxxx-XXXX上海市地方标准DB xxxx-2011应急避难场所标志设置规范和要求Standard for Setting up Signs at Emergency Shelters（报批稿）2011- xx-xx发布 2011- xx-xx实施上海市质量技术监督局发布I目次前言 (IV)应急避难场所标志设置规范和要求 (1)1 范围 (1)2 规范性引用文件 (1)3 术语和定义 (1)4 标志 (1)5 标志设置的原则 (13)6 标志的构造 (13)7 标志的反光与照明 (13)8 标志的颜色及标志中汉字、阿拉伯数字、拉丁字大（小）写字母 (13)9 标志的制作 (13)10 标志的设置位置 (13)11 标志牌的设置高度 (13)12 建筑物内应急导向标志 (13)附录A (14)中文名称索引 (18)英文对应词索引 (20)IIIII前言本标准的第4章、第6章、第7章和第8章的技术内容为强制性的，其余章条为推荐性的。

本标准由上海市民防办公室提出。

本标准起草单位：上海市民防科学研究所。

本标准主要起草人：徐瑞龙、郦璐本标准为首次发布。

IV应急避难场所标志设置规范和要求1 范围本标准规定了应急避难场所以及相关的应急设施、设备和周边道路指示的标志。

本标准适用于供公众在突发公共事件状态下应急避难场所及疏散道路的标志设置。

2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。

凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最近版本适用于本标准。

GB2894-2008 安全标志及其使用导则GB2893-2008 安全色GB 5768-2009 道路交通标志和标线GB/T 10001 标志公共信息图形符号GB/T15566.1-2007公共信息导向系统设置原则与要求GB/T 23809-2009应急导向系统设置原则与要求GB/T 16903.1-2008 标志用图形符号表示规则3 术语和定义下列术语和定义适用于本标准。

第1篇一、引言安全标识标牌是保障人民群众生命财产安全的重要手段，对于预防和减少事故的发生具有重要作用。

为了确保安全标识标牌的规范性和有效性，我国对安全标识标牌的尺寸作出了明确规定。

本文将详细阐述安全标识标牌的尺寸规定，以便相关部门和企业更好地执行。

二、安全标识标牌的尺寸规定1. 标志牌基本尺寸（1）禁止标志牌、警告标志牌、指令标志牌尺寸均为300mm×400mm。

（2）消防安全提示标志牌尺寸为350mm×250mm。

（3）安全警告宣传牌尺寸为1500mm×900mm。

（4）地贴（安全指示出口）尺寸为35cm×14cm。

（5）火灾声光报警器尺寸为20cm×15cm。

（6）防火卷帘门下禁放物品尺寸为1m×10cm。

（7）员工通道、紧急出口、安全出口（楼道指示）尺寸为32cm×13cm。

（8）如遇火警，请勿乘坐电梯尺寸为32cm×15cm。

（9）火灾报警按钮尺寸为10cm×10cm。

（10）末端试水阀尺寸为10cm×10cm。

（11）灭火器使用方法、灭火器巡查计录表（月查）、消防栓使用方法尺寸为50cm×18cm。

（12）消防栓巡查记录表（月查）尺寸为35cm×25cm。

（13）水力警铃、消防阀常开、常闭尺寸为20cm×25cm。

（14）紧急出口，此门仅限火灾等紧急情况尺寸为30cm×40cm。

（15）常闭式防火门，请保持关闭尺寸为30cm×20cm。

（16）消防卷帘门侧黄线宽5cm。

（17）消防通道虚线，宽40cm，高5cm。

（18）商场火灾应急方案（单幅）尺寸为75cm×50cm。

2. 标志牌材质及制作要求（1）标志牌材质：采用镀锌铁板、PVC板或铝塑板制作。

（2）面层：采用户外车贴。

（3）字体：文字字体为黑体字。

（4）标识牌制作：参照图示，确保标志牌的清晰度和辨识度。

目次1 范围 (1)2 规范性引用文件 (1)3术语和定义 (1)4基本要求 (2)4.1 图形符号要求 (2)4.2 标志要求 (3)5图形符号 (3)5.1 避难种类图形符号 (3)5.2 避难场所主图形符号 (8)5.3 避难场所功能区图形符号 (9)5.4 避难场所设施设备图形符号 (12)5.5 避难场所出入口图形符号 (18)6 标志 (19)6.1 标志类型 (19)6.2 避难场所主标志 (19)6.3 避难场所功能区标志 (23)6.4 避难场所设施设备标志 (26)6.5 避难场所出入口标志 (31)6.6 避难场所内疏散通道标志 (33)6.7 避难场所外疏散道路标志 (41)6.8 避难场所功能布局示意图示例 (43)7 标志尺寸 (44)7.1 避难场所主标志尺寸参数 (44)7.2 避难场所功能区标志、设施设备标志尺寸参数 (49)7.3 避难场所出入口标志尺寸参数 (50)7.4 避难场所内疏散通道标志尺寸参数 (51)7.5 避难场所外疏散道路标志尺寸参数 (52)8 标志的制作 (53)8.1 一般要求 (53)8.2 标志的反光与照明 (54)8.3 支撑方式 (54)9 标志设置 (54)9.1 设置原则 (54)9.2 设置位置 (54)9.3 设置方式 (54)9.4 设置高度 (54)9.5 设置角度 (54)9.6 避难场所标志支撑 (55)附录A（规范性）颜色规定及参考色样 (56)应急避难场所标志1 范围本文件规定了应急避难场所的图形符号、标志及标志的制作与设置等要求。

本文件适用于应急避难场所标志、平面示意图的制作与设置。

2 规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。

其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改）适用于本文件。

GB 5768.2 道路交通标志和标线第2部分:道路交通标志GB 51038 城市道路交通标志和标线设置规范GB/T 10001.1 公共信息图形符号第1部分：通用符号GB/T 15565 图形符号术语GB/T 16903 标志用图形符号表示规则公共信息图形符号的设计原则与要求GB/T 20501.1 公共信息导向系统导向要素的设计原则与要求第1部分：总则GB/T 20501.3 公共信息导向系统导向要素的设计原则与要求第3部分：平面示意图GB/T 23827 道路交通标志板及支撑件GB/T XXXX （应急避难场所术语）GB/T XXXX （应急避难场所分级及分类）3术语和定义GB/T 15565、GB/T XXXX（应急避难场所术语）和GB/T XXXX（应急避难场所分级及分类）界定的以及下列术语和定义适用于本文件。

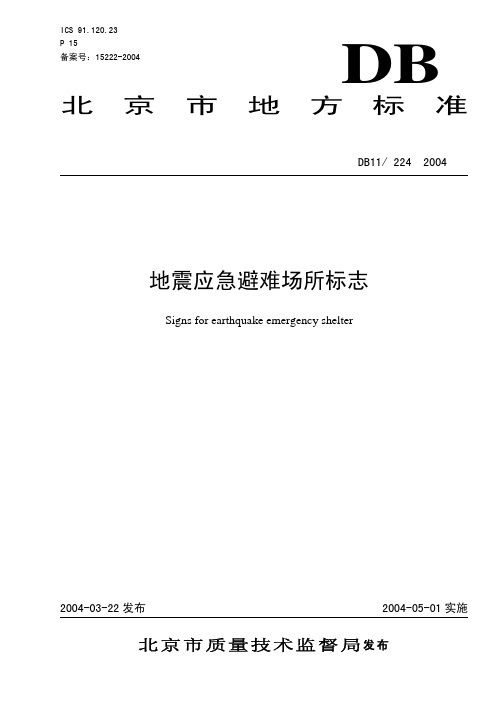

ICS 91.120.23DB P 15备案号：15222-2004北京市地方标准北京市质量技术监督局发布DB11/ 224—2004前 言本标准的第4章、第6章、第7章和第8章的技术内容为强制性的，其余章条为推荐性的。

本标准由北京市地震局提出。

本标准由北京市地震局归口。

本标准起草单位：北京市地震局。

本标准主要起草人：杨国宾、宋伟、张敬军、韩世文、修济刚、胡平、郭大庆、苗崇刚、宋国建。

IDB11/ 224—20041地震应急避难场所标志1 范围本标准规定了地震应急避难场所以及相关的应急设施、设备和周边道路指示的标志。

本标准适用于地震等自然灾害，也适用于在其它事件应急状态下，供居民紧急疏散的公园、公共绿地、城市广场、体育场、学校运动场等地震应急避难场所及疏散道路标志设置。

2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。

凡是注明日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准。

凡是不注明日期的引用文件，其最新版本适用于本标准。

GB 5768—1999 道路交通标志和标线GB/T 15566—1995 图形标志 使用原则与要求3 术语和定义下列术语和定义适用于本标准。

3.1应急emergency response破坏性地震等自然灾害或其它重大应急事件发生前所做的各种防御和减轻灾害的准备以及地震等自然灾害或其它重大应急事件发生后所采取的紧急抢险救灾行动。

3.2地震应急 earthquake emergency response破坏性地震发生前所做的各种应急准备以及地震发生后采取的紧急抢险救灾行动。

[GB/T 18207.1—2000 ，定义 3.4.1]3.3地震应急避难场所 earthquake emergency shelter破坏性地震等自然灾害发生后或其它应急状态下，供居民紧急疏散、临时生活的安全场所。

4 标志4.1 地震应急避难场所图形符号地震应急避难场所图形符号见表1。

ICS91.040.01P 30 DB13 河北省地方标准DB13/Ｔ 1378—2011 地震应急避难场所标志2011-04-18发布2011-04-30实施前言本标准按照GB/T 1.1－2009给出的规则起草。

本标准由唐山市质量技术监督局提出。

本标准起草单位：唐山市地震局、河北省地震局、唐山市质量技术监督局。

本标准起草人：王卫国、王玉珍、张勤、李铁梅、高亦飞、赵纳鹏、郑颖、郭丽、符泽宇、李静。

地震应急避难场所标志1 范围本标准规定了地震应急避难场所以及相关的应急设施、设备和周边道路指示的标志。

本标准适用于地震等自然灾害，也适用于在其他事件应急状态下，提供居民紧急疏散的应急避难场所及疏散通道标志设置（以下简称标志）。

2 规范性引用文件下列文件对于本文件的应用是必不可少的。

凡是注日期的引用文件，仅所注日期的版本适用于本文件。

凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB 2894－2008 安全标志及其使用导则GB 5768.2－2009 道路交通标志和标线 第2部分：道路交通标志GB 13495－1992 消防安全标志GB 15562.1 1995 环境保护图形标志 排放口（源）GB 15562.2－1995 环境保护图形标志－固体废物贮存(处置)场GB 21734－2008 地震应急避难场所 场址及配套设施GB/T 10001.1－2006 标志用公共信息图形符号 第1部分：通用符号GB/T 10001.2－2006 标志用公共信息图形符号 第2部分：旅游休闲符号GB/T 10001.3－2004 标志用公共信息图形符号 第3部分：客运与货运GB/T 18207.1－2000 防震减灾术语 第1部分:基本术语3 术语和定义下列术语和定义适用于本文件。

3.1地震应急earthquake emergency response破坏性地震发生前所做的各种应急准备以及地震发生后采取的紧急应急行动。

疏散指示尺寸疏散指示尺寸是指在紧急情况下，为了保证人员安全疏散，规定的疏散指示标识的尺寸。

疏散指示尺寸的大小直接关系到人员疏散的效率和安全性。

下面将从不同场所的疏散指示尺寸进行介绍。

一、办公场所疏散指示尺寸在办公场所，疏散指示标识的尺寸一般为600mm×450mm。

这样的尺寸能够保证人们在紧急情况下，迅速找到疏散出口，并按指示进行疏散。

同时，这个尺寸也不会过大，可以方便地安装在墙面或走廊上。

商场作为人流量较大的场所，疏散指示标识的尺寸一般较大，为800mm×600mm。

这样的尺寸能够更加明显地吸引人们的注意，指引人们疏散出口，确保人员的安全。

商场的疏散指示标识一般设置在墙面上，并且要保证指示内容清晰可见，以避免在紧急情况下造成混乱。

三、公共交通工具疏散指示尺寸在公共交通工具上，由于空间有限，疏散指示标识的尺寸一般较小，为400mm×300mm。

这样的尺寸既能满足指示的功能，又不会占用太多的空间。

公共交通工具上的疏散指示标识一般设置在车厢内的显眼位置，以提醒乘客在紧急情况下找到疏散出口并进行疏散。

四、室外场所疏散指示尺寸在室外场所，疏散指示标识的尺寸一般较大，为1200mm×900mm。

这样的尺寸能够远距离吸引人们的注意，指引人们找到疏散出口，并且还能够适应不同天气条件下的可见性要求。

室外场所的疏散指示标识一般设置在墙面、柱子或立柱上，以确保人员在紧急情况下能够快速疏散。

总结来说，疏散指示尺寸的大小需要根据不同场所的特点和人流量来确定。

合适的尺寸能够提高人员疏散的效率和安全性，保证人员在紧急情况下能够迅速找到疏散出口，并按指示进行疏散。

疏散指示尺寸的确定要考虑到标识的可见性和实际安装条件，以确保标识能够起到有效的指引作用。

同时，标识的内容要清晰明了，避免造成人员混乱。

在实际使用过程中，还需要定期检查和维护疏散指示标识，确保其正常运行。

+\应急避难场所标志集一、范围本标准规定了应急避难场所以及相关的应急设施、设备和周边道路指示的标志。

本标准适用于地震等自然灾害，也适用于在其它事件应急状态下，供居民紧急疏散的公园、公共绿地、城市广场、体育场、学校运动场等应急避难场所及疏散道路标志设置。

二、规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。

凡是注明日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准。

凡是不注明日期的引用文件，其最新版本适用于本标准。

GB 5768 —1999道路交通标志和标线GB/T I5566 —1995图形标志使用原则与要求三、术语和定义下列术语和定义适用于本标准。

（一）应急emergency response破坏性地震等自然灾害或其它重大应急事件发生前所做的各种防御和减轻灾害的准备以及地震等自然灾害或其它重大应急事件发生后所采取的紧急抢险救灾行动。

（二）地震应急earthquake emergency response破坏性地震发生前所做的各种应急准备以为地震发生后采取的紧急抢险救灾行动。

[GB/T 18207.1—2000，定义3.4.1]（三）应急避难场所earthquake emergency shelter破坏性地震等自然灾害发生后或其它应急状态下，供居民紧急疏散、临时生活的安全场所。

四、标志（一）应急避难场所图形符号编号图形符号名称应急避难场所Emergencyshelter1— 1说明在地震等自然灾害发生后或其它应急状态下，供居民紧急疏散、临时生活的安全场所。

用于公园、公共绿地、城市广场、体育场、学校运动场等确定为应急避难场所的公共场所。

在本标准其它标志中使用该符号，可采用该符号的镜像图形。

+\应急供电应急情况下供电、照明的设施。

Emergency Power用于应急避难场所。

supply1— 2应急棚宿区Area for makeshift 应急避难场所帐蓬区。

部收到ICS 91.120.25P 15备案号：DB61应急避难场所 标志Signs for emergency shelter陕西省质量技术监督局 发布目次前言 (II)1 范围 (1)2 规范性引用文件 (1)3 术语和定义 (1)4 图形符号 (1)5 标志 (6)6 平面示意图 (17)7 标志设置 (17)8 标志制作 (17)前言本标准附录A为规范性附录。

本标准由陕西省应急管理办公室提出并归口。

本标准起草单位：陕西省地震局。

本标准主要起草人: 范增节、张芝霞。

本标准首次发布。

本标准由陕西省地震局负责解释。

应急避难场所标志1 范围本标准规定了应急避难场所的术语和定义、图形符号、标志、平面示意图及标志的设置与制作等要求。

本标准适用于突发公共事件状态下，供居民紧急疏散、安置的应急避难场所的标志设置。

2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。

凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本标准。

GB 2894－2008 安全标志及其使用导则GB 5768 道路交通标志和标线GB/T 10001 标志用公共信息图形符号GB/T 15562.1－1995 环境保护图形标志排放口(源)GB/T 15562.2－1995 环境保护图形标志固体废物堆放(填埋)场GB/T 16903.1 标志用图形符号表示规则第1部分：公共信息图形符号的设计原则GB/T 20501.1 公共信息导向系统要素的设计原则与要求第1部分：图形标志及相关要素GB/T 20501.3 公共信息导向系统要素的设计原则与要求第3部分：平面示意图和信息板3 术语和定义3.1突发公共事件public emergency指突然发生，造成或者可能造成重大人员伤亡、财产损失、生态环境破坏和严重社会危害，危及公共安全的紧急事件。

附件：应急避难场所部分标准图样和尺寸大小(重庆市地方标准DB50/T335—2009)一、标准图样编号图形符号名称说明— 1 —— 2 —1-1应急避难场所Emergency shelter用于突发公共事件状态下，供居民紧急疏散、临时生活的安全场所。

在本标准其它标志中使用该符号，可采用该符号的镜像图形。

3-2应急棚宿区道路指示标志Road sign to the area for makeshift tents 指示应急棚宿区的方向。

用于应急避难场所。

3-3应急供水道路指示标志Road sign to the emergency water supply 指示应急供水设施的方向。

用于应急避难场所。

3-9应急厕所道路指示标志Road sign to the emergency toilets指示应急厕所的方向。

用于应急避难场所。

3-10应急盥洗道路指示标志Road sign tothe emergency wash指示应急盥洗的方向。

用于应急避难场所。

3-12应急食品供应道路指示标志Road sign to the emergency food supply指示应急食品供应的方向。

用于应急避难场所。

3-14应急广播道路指示标志Road sign tothe emergency broadcast指示应急广播的方向。

用于应急避难场所。

— 3 —3-16应急医疗救护道路指示标志Road sign to emergency medical treatment指示应急医疗救护、卫生防疫场所的方向。

用于应急避难场所。

二、尺寸大小5-1适用于表1：应急避难场所内功能区及设施符号5-2适用于表3：应急避难场所内道路指示标志三、说明1、应急避难场所标志应严格按本标准规定的图案按比例放大制作，不得修改。

2、应急避难场所标志应设置在应急避难场所内以及附近的主要道路和路口处，应急避难场所标志应设置在应急避难场所显著位置。
