变电站检测中局部放电带电检测技术

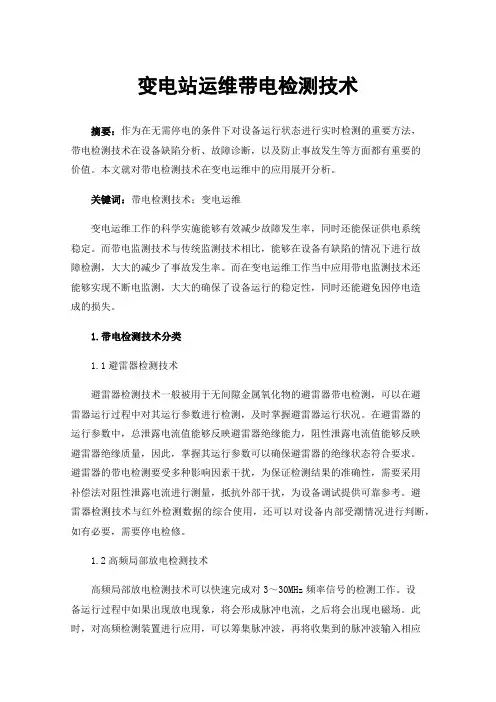

变电站运维带电检测技术摘要：作为在无需停电的条件下对设备运行状态进行实时检测的重要方法，带电检测技术在设备缺陷分析、故障诊断，以及防止事故发生等方面都有重要的价值。

本文就对带电检测技术在变电运维中的应用展开分析。

关键词：带电检测技术；变电运维变电运维工作的科学实施能够有效减少故障发生率，同时还能保证供电系统稳定。

而带电监测技术与传统监测技术相比，能够在设备有缺陷的情况下进行故障检测，大大的减少了事故发生率。

而在变电运维工作当中应用带电监测技术还能够实现不断电监测，大大的确保了设备运行的稳定性，同时还能避免因停电造成的损失。

1.带电检测技术分类1.1避雷器检测技术避雷器检测技术一般被用于无间隙金属氧化物的避雷器带电检测，可以在避雷器运行过程中对其运行参数进行检测，及时掌握避雷器运行状况。

在避雷器的运行参数中，总泄露电流值能够反映避雷器绝缘能力，阻性泄露电流值能够反映避雷器绝缘质量，因此，掌握其运行参数可以确保避雷器的绝缘状态符合要求。

避雷器的带电检测要受多种影响因素干扰，为保证检测结果的准确性，需要采用补偿法对阻性泄露电流进行测量，抵抗外部干扰，为设备调试提供可靠参考。

避雷器检测技术与红外检测数据的综合使用，还可以对设备内部受潮情况进行判断，如有必要，需要停电检修。

1.2高频局部放电检测技术高频局部放电检测技术可以快速完成对3～30MHz频率信号的检测工作。

设备运行过程中如果出现放电现象，将会形成脉冲电流，之后将会出现电磁场。

此时，对高频检测装置进行应用，可以筹集脉冲波，再将收集到的脉冲波输入相应的检测装置。

同时，检测装置能够自动处理收集到的信号，分离干扰信号和放电信号，消除噪音等各项因素造成的干扰，最终给出相应的判断结果。

相关实验结果表明，应用该项技术，获取的检测结果具有较高的可靠性。

高频局部放电检测经常在复杂的环境下应用，并检测工作的重点集中在电缆接头设备和电缆终端设备。

1.3暂态地电压检测技术在设备由于发生局部放电现象而产生的电磁波流经变电设备外部金属体后，会与大地直接相连，继而产生一定暂态电压脉冲。

Thanks
PART03
局部放电检测技术方法及原理
1）超声波检测技术（声波信号频率高于20kHz的声波，但 是其衰减很快） 2）暂态地电压检测技术（放电信号频率在3M~100MHz之间的电 磁波）
3）特高频检测技术（放电信号频率300MHz~1.5GHz之间的
电磁波）
超声波检测特点：
1）超声波可在固体、液体、气体等介质中有效传播； 2）超声波可传递很强的能量，在传播时，方向性强，能量易于 集中； 3）超声波会发生反射、干涉、叠加和共振；
飞行模式（相位图谱）：以点阵的方式（飞行模式）绘制
连续周期内的波形。检测到各相位上信号的最高值以点阵的
形式表达出来，在Y轴方向上离正弦线的距离越远，说明幅 值越高；一定范围内点越密集，说明该范围内放电强度下的 放电10kV开发区变电
站 10kV 2号所用
变102JS开关柜 （前柜下柜) 超声波局放检测 仪测试40kHz：
开关柜、环网柜局部放电检测
开关柜、环网柜由于在设计、制造、安装和运行维护方面
存在着不同程度的问题，因而事故率比较高。同时因污秽、绝 缘薄弱、小动物侵入等原因常引发事故。
开关柜、环网柜绝缘事故原因分析主要有以下方面：
1、爬距及空气间隙不够（容易产生气隙放电） 2、制造装配质量及工艺不良（容易产生悬浮或电晕放电） 3、接点容量不足或接触不良（容易产生悬浮放电）
PART04
开关柜、环网柜检测方法及步骤
• 超声波检测部位：
暂态地电压：
PART05
检测图谱
连续模式谱图：在此模式下显示四个柱形曲线图；第一显示 RMS有效值；第二显示峰值；第三显示工频同步信号下的信号振幅； 第四显示二倍工频同步信号下的信号振幅.

传感器布置应保证GIS内部发生在任何位置的局部放电都能够被有效传感，在此前提下，传感器应尽量安装在GIS关键设备附近，包括断路器、隔离开关、电压互感器等。对于长直母线段测点间隔宜为5-10m。
4
4
在线监测系统利用预先安装在GIS上的内置或外置传感器探测GIS内部发生的局部放电特高频信号；信号处理单元进行滤波、放大和检波，数据采集单元将传感器捕获的放电信号转换为数字量，完成特征量检出，进行波形、频谱和统计分析，实现缺陷预警；处理结果经通信接口传送至诊断服务单元进行数据分析、显示、报警管理、诊断和存储，远程用户可以通过网络对GIS的运行状态进行实时监视。
5.2.2
检测装置最小可测量放电量不小于10pC的放电信号，最大可测量放电量不大于5000pC的放电信号，在量程范围内检测结果应能有效反映局部放电强度的变化。
5.2.3
检测装置的带电回路和金属外壳之间以及电气上无联系的各部分电路之间的绝缘电阻不应小于20MΩ。检测装置电源端子和信号端子对地应能承受1min/2kV的工频耐压和5kV标准雷电波（1.2/50us）。
特高频测量分为宽带测量和检波测量两种方式，宽带测量可观察到局放信号在200MHz~3GHz频域上的信号能量分布，信息量大，因此具有较好的检测和识别效果；而用检波测量则无法得到不同缺陷信号的频谱特征，但具有较高的信噪比，抗干扰能力强，检测灵敏度高。由于特高频局部放电检测至少需要测量一个工频周期以上的百兆赫兹到千兆赫兹的放电信号，常用的A/ D转换系统在采样率和存储深度等方面很难满足要求，且数据处理难度大。通常局部放电测量只关心信号的幅值、出现的相位以及放电重复率，因此在线监测系统普遍采用检波方式，仅对放电信号的主要信息进行检测、分析和存储。
检测装置外置传感器的设置应不影响GIS盘式绝缘子结构的密封性能和外壳接地和通流性能。外置传感器的设置原则上应不拆动GIS的任何部件。

8/3/2024
电缆各种分类
（6）按导体芯线分类： 电力电缆导体芯线数有单芯、二芯、三芯、四芯和五
芯共五种。 （7）按敷设环境条件分类： 地下直埋、地下管道、空气中、水底、矿井、高海拔、
盐雾、大高差、多移动、潮热区等。一般环境因素对护层的 结构影响较大。有的要求考虑力学保护，有的要求提高防腐 能力，有的要求增加柔软度等。
8/3/2024
电力电缆相关试验
直流耐压试验电压标准： 1） 纸绝缘电缆直流耐压试验电压 Ut 可采用下式计算， 对于统包绝缘（带绝缘）：Ut =5× (U0 +U)／2 对于分相屏蔽绝缘：Ut = 5×U0 2）18／30kV 及以下电压等级的橡塑绝缘电缆直流耐压 试验电压应按下式计算：Ut = 4 ×U0
海底电缆。 自容型：护套内部有压力的电缆。分自容式充油电缆
和充气电缆。Biblioteka 8/3/2024电缆各种分类
（4）按电压等级分： 电力电缆都是按一定电压等级制造的。由于绝缘材料
及 运行情况不同，使用不同电压等级的电缆。
我国电缆产品的电压等级有19种： 0.6/1kV、1/1kV、3.6/6kV、6/6kV、6/10kV、 8.7/10kV、 8.7/15kV、12/15kV、12/20kV、18/30kV、21/35kV、 26/35kV、 36/63kV、48/63 kV、64/110kV、127/220kV、190/330kV、 290/500kV。
8/3/2024
电缆的命名规则
8）电缆的命名规则 （1）用汉语拼音第一个字母的大写表示绝缘种类、导体
材料、内护层材料和结构特点。如Z代表纸，L代表铝， Q代 表铅，F代表分相。
（2）用数字表示外护层构成，有两位数字。无数字代表 无铠装，无外被层。第一位数字表示铠装，第二位数字表示 外被。例如粗钢丝铠装纤维外被表示为41。

电力变压器局放在线检测技术方案郑州精铖电力设备有限公司目录引言 (2)一、变压器局部放电的原因 (2)二、变压器局部放电检测的意义 (2)三、变压器局部放电检测手段 (3)1.超声波检测 (3)1.1 声波的特性 (3)1.2声波传播中的衰减 (4)1.3局部放电超声波检测的意义 (4)1.4超声波信号的识别 (4)2.高频局放 (5)2.1.高频电流（HFCT）检测技术 (6)四、声-电联合检测方法的技术特点 (6)1严重等级判断标准 (7)2.检测步骤 (7)五、投入设备 (9)附录一高频局部放电检测标准 (12)引言近年来，随着经济建设的不断发展和人民生活水平的提高，对供电可靠性的要求也愈来愈高，而作为电力系统中主要设备之一的电力变压器的局部放电检测也受到了电力行业越来越多的重视。

如果变压器出现局部放电现象，很有可能造成变压器过早的发生损坏，影响变压器的使用寿命，同时局部放电还直接影响到区域正常供电。

因此，对于变压器局部放电进行检测已是保证该设备安全可靠运行的重要措施。

一、变压器局部放电的原因1.变压器中的绝缘体、金属体等常会带有一些尖角、毛刺，致使电荷在电场强度的作用下，会集中于尖角或毛刺的位置上，从而导致变压器局部放电。

2.变压器绝缘体中一般情况下都存在空气间隙，变压器油中也有微量气泡，通常气泡的介电系数要比绝缘体低很多，从而导致了绝缘体中气泡所承受的电场强度要远远高于和其相邻的绝缘材料，很容易达到被击穿的程度，使气泡先发生放电。

3.导电体相互之间电气连接不良也容易产生放电情况，该种情况在金属悬浮电位中最为严重。

二、变压器局部放电检测的意义1.随着电力系统电压等级的提高和高压电气设备结构的紧凑化，对大型变压器绝缘结构的考验日益严峻。

2.在大型电力变压器中，对局部放电量的测量是检验其绝缘特性行之有效的方法。

通过测量局部放电量，可以帮助工程技术人员掌握该设备的绝缘水平的变化过程。

3.在现场的测试中，局部放电点的位置确定，有利于对某些特殊局部放电问题的正确判断。

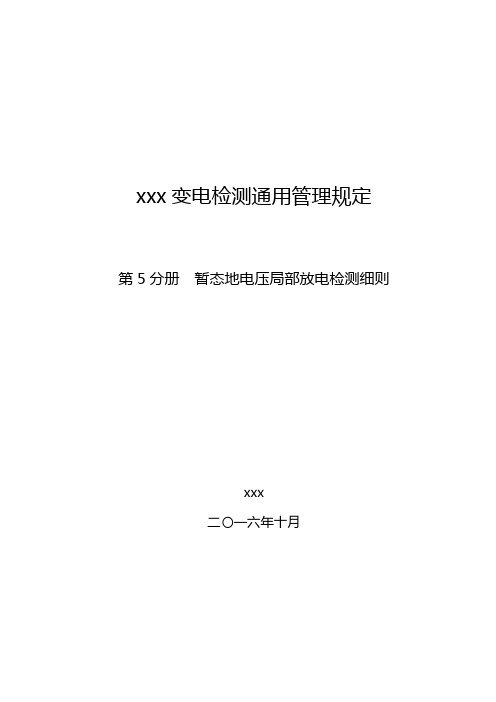

xxx变电检测通用管理规定第5分册暂态地电压局部放电检测细则xxx二〇一六年十月目录前言 (III)1 检测条件 (2)1.1环境要求 (2)1.2待测设备要求 (2)1.3人员要求 (2)1.4安全要求 (2)1.5仪器要求 (3)2检测准备 (4)3检测方法 (4)3.1检测原理图 (4)3.2检测步骤 (4)3.3检测验收 (5)4检测数据分析与处理 (5)5检测原始数据和报告 (5)5.1原始数据 (5)5.2检测报告 (6)附录 A （规范性附录）暂态地电压局部放电检测数据分析方法 (7)附录 B （规范性附录）暂态地电压局部放电检测报告 (8)前言为进一步提升公司变电运检管理水平，实现变电管理全公司、全过程、全方位标准化，xxx运检部组织26家省公司及中国电科院全面总结公司系统多年来变电设备运维检修管理经验，对现行各项管理规定进行提炼、整合、优化和标准化，以各环节工作和专业分工为对象，编制了xxx变电验收、运维、检测、评价、检修通用管理规定和反事故措施（以下简称“五通一措”）。

经反复征求意见，于2017年1月正式发布，用于替代xxx总部及省、市公司原有相关变电运检管理规定，适用于公司系统各级单位。

本细则是依据《xxx变电检测通用管理规定》编制的第5分册《暂态地电压局部放电检测细则》，适用于35kV及以上变电站的金属封闭式开关柜。

本细则由xxx运维检修部负责归口管理和解释。

本细则起草单位：**、**。

本细则主要起草人：**、**。

暂态地电压局部放电检测细则1 检测条件环境要求a)环境温度宜在-10～40ºC。

b)环境相对湿度不高于80%。

c)禁止在雷电天气进行检测。

d)室内检测应尽量避免气体放电灯、排风系统电机、手机、相机闪光灯等干扰源对检测的影响。

e)通过暂态地电压局部放电检测仪器检测到的背景噪声幅值较小，不会掩盖可能存在的局部放电信号，不会对检测造成干扰，若测得背景噪声较大，可通过改变检测频段降低测得的背景噪声值。

35 kV高压开关柜的局部放电检测技术要点摘要：科技在迅猛发展，社会在不断进步，35kV高压开关柜位于变压器的低压侧，连接变压器和负载用户，可以控制和保护电气设备。

但是，由于目前的设计和控制问题，35kV高压开关柜仍然存在绝缘等级不足的问题，某些设备的保护等级不能满足用户的要求。

35kV高压开关柜的带电检测可以有效检测设备的局部放电，为电力系统的安全运行做出贡献。

因此，必须认真研究用于检测35kV高压开关柜的局部放电的技术，以便有效地促进35kV高压开关柜的稳定运行。

关键词：35kV；高压开关柜；局部放电；检测技术引言高压开关柜作为电力系统输配电的重要电气设备，主要由隔离开关、断路器、互感器及保护装置等部件组成。

开关柜的安全运行直接影响电网供电可靠性。

在实际运行中，由于绝缘下降所引起的击穿、闪络等绝缘故障，连接部位接触不良等引起的过热均会对设备造成一定的隐患，此类缺陷所引起的故障约占40%。

因此，对开关柜定期进行带电测试不仅可以检测出存在的缺陷，并及时消除，一定程度上也提高了供电可靠性。

1高压开关柜主要缺陷及放电类型杂物入侵和绝缘不足等都会导致高压开关柜难以保持其最佳的运转条件，使得柜内CT绝缘击穿、绝缘材料开裂、瓷瓶套管爆炸以及绝缘击穿等故障频发。

当下高压开关柜各种故障的发生原因主要包含了以下几种。

一是爬距和空气间隙不够。

高压开关柜绝缘损坏事故发生较为频繁，而爬距和空气间隙不够是此类故障的主要原因。

对手车柜而言，为了尽可能缩小柜体尺寸，人们往往会通过减小柜内断路器的方式，这种方式下完全隔离插头相间或者对地距离，但却并未采取有效的措施来保障绝缘强度的合理性。

二是生产安装质量问题和工艺使用不当。

高压开关柜的安全运营在很大程度上与安装质量和工艺应用相关，当存在安装不当和工艺不佳的情况下，开关柜的耐压水平不足，虽然其中的部分配件可以达到耐压标准，但是对开关柜整体的耐压性却不够。

三是搭接处接触不良。

在搭接部位接触不良时，接触电阻的增高引起了异常发热的问题，这一异常情况在严重的情况下将会对连接处的相关设备产生破坏，引起设备烧毁或者断路故障。

Ｋｅ ｒ ｓ： ａｔ ｌｄｓｈ ｇ ｌ ｅｌ ｅｄ ｔｃｉｇ ｔ ｎ ｉｎ ａｔ ｏ ａ ｅ ｙ ｗｏ ｄ ｐ ｒ ａ ｉｃ ａ ｅ； ｖ ｉ ｅｅ ｔ ； ａ ｓｅ ｔｅ ｒ ｖ ｈ ｇ ｉ ｒ ｉ ｎ ｎ ｒ ｈ
１ 前言
１ｋ ３ ｋ ０ Ｖ、５ Ｖ金 属封 闭 开关 成套 设 备 ， 已广 泛 用 于 电力 系统 的各个 变 电站 。电气设 备在长 期运行 中必然 存在 由于电 、 、 热 化学 因素 导致 的异常状 况下形 成 的绝
２ Ｔ Ｖ开关柜局部放 电带 电检测技术 Ｅ
２ １ 暂 态对地 电压 ．
高压 电气设 备 在运行 中由于绝 缘介 质 中气 泡或杂 质的存在 ， 将导致局部场强增大、 局部放 电发生。这种 放 电不 断蔓延 和发 展 ， 引 起 绝 缘 的损 伤 。如 任其 发 会
展， 会导 致绝缘 丧失 介 电性 能 而造成 事 故 Ｊ 。
６
＜电气开关＞ ２ １ ． ｏ５ （０ １Ｎ ． ）
文章编 号 ：０４— ８Ｘ（０ １０ ００ ０ １０ ２９ ２ １ ）５— ０６— ４
开关柜局部放 电带 电检测技术的运用
杨超 ， 张霖 （ 阳供 电局 ， 贵阳 ５ ０ ０ ） 贵 贵州 ５ ０ ２
摘 要： 首先 概述 了一种针 对 高压 开关柜故 障 的局 部放 电带 电检 测技 术 ， 涉及 该技 术 的检 测原 理 、 际测 量 以及 实
数据分析等方面； 随后对开关柜带电检测技术在贵阳供 电局的运用情况作 了详细地介绍 ， 实暂态对地 电压新技 证 术是 开关柜设备的局部放 电状况检测和定位 的有效方法。
关键 词 ： 局部 放 电 ； 电检 测 ； 态对 地 电压 带 暂
中图分 类号 ： Ｍ ９ Ｔ ５１ 文献 标识码 ： Ｂ

局部放电检测应提供局部放电信号的幅值、相位、放电频 次等信息中的一种或几种，并可采用PRPS、PRPD等常用 谱图进行展示。
二、特高频局部放电检测仪的组成
特高频传感器：耦合器，感应300M-1.5GHz的特高频无线 电信号；
信号放大器（可选）：某些局放检测仪会包含信号放大器 ，对来自前端的局放信号做放大处理；
类 型
PRPS谱图
峰值检测谱图
PRPD谱图
雷 达 干 扰
干扰信号有规律重复产生但无工频相关性，幅值有规律变化。
4) 背景测量抗干扰
设备传感器 测量设备
背景传感器
5)
定位测量抗干扰-平面分法
传感器A
P
传感器A’’
传感器B’
P’
传感器B
传感器A’ຫໍສະໝຸດ 6）利检测频段选择和滤波抗干扰：针对固定存在信号较 强的干扰，可通过频谱仪分析干扰存在的频段，使用 滤波器将其过滤掉达到抗干扰目的
1 ）设备连接：按照设备接线图连接测试仪各部件，将传 感器固定在盆式绝缘子上，将检测仪主机及传感器正确接地， 电脑、检测仪主机连接电源，开机。 2 ）工况检查：开机后，运行检测软件，检查主机与电脑 通信状况、同步状态、相位偏移等参数；进行系统自检，确 认各检测通道工作正常。
3 ）设置检测参数：设置变电站名称、检测位置并做好标 注。根据现场噪声水平设定各通道信号检测阈值。
4 ）信号检测：打开连接传感器的检测通道，观察检测到 的信号。如果发现信号无异常，保存少量数据，退出并改变 检测位置继续下一点检测；如果发现信号异常，则延长检测 时间并记录多组数据，进入异常诊断流程。必要的情况下， 可以接入信号放大器。
7、常见注意事项
1、在检测过程中，必须保证电源零线火线的正确性。通常要求 插座为左侧零线，右侧火线； 2、使用内同步时，必须要从现场检修电源箱或室内墙上插座去 电，不能使用逆变电源或发电机供电； 3、对每个GIS间隔进行检测时，在无异常局放信号的情况下只需 存储断路器仓盆式绝缘子的三维信号，其它盆式绝缘子必须 检测但可不用存储数据。在检测到异常信号时，必须对该间 隔每个绝缘盆子进行检测并存储相应的数据； 4、在开始检测时，不需要加装放大器进行测量。若发现有微弱 的异常信号时，可接入放大器将信号放大以方便判断。 5、绝缘缺陷并非一定导致局部放电或持续的局部放电。局部放 电经常是断续发生的。投运前和检修后的GIS交接试验中进行 局部放电带电检测时，建议用橡胶锤敲击GIS壳体，激发悬浮 电位局部放电以增加检测的有效性。 6、局部放电类型识别的准确程度取决于经验和数据的不断积累，

特高频局部放电检测技术
主要内容
1 2 3 4 5 特高频局部放电检测的原理 特高频局部放电检测仪器及工具 特高频局部放电检测方法及注意事项 数据、图谱的分析及诊断 典型案例分析
一、特高频局部放电检测的原理
电力设备绝缘体中绝缘强度和击穿场强都很高，当局部放电 在很小的范围内发生时，击穿过程很快，将产生很陡的脉冲 电流，其上升时间小于1ns，并激发频率高达数GHz的电磁波。 应用宽带高频天线（300MHz-1.5GHz传感器）检测GIS内部 局放电流激发的电磁波信号，从而反应GIS内部局部放电的类 型及大体位置。根据传感器安装位置不同，该方法分为内置 法与外置法两种。 由于现场的晕干扰主要集中在300MHz频段以下，因此特高频 法能有效地避开现场的电晕等干扰，具有较高的灵敏度和抗 干扰能力，可实现局部放电带电检测、定位以及缺陷类型识 别等优点。
类 型
PRPS谱图
峰值检测谱图
PRPD谱图
荧 光 干 扰
干扰信号幅值较分散，一般情况下工频相关性弱。
类 型
PRPS谱图
峰值检测谱图
PRPD谱图
移 动 电 话 干 扰
干扰信号工频相关性弱，有特定的重复频率，幅值有规律变化。
类 型
PRPS谱图
峰值检测谱图
PRPD谱图
马 达 干 扰
干扰信号无工频相关性，幅值分布较为分散，重复率低。
类 型
PRPS谱图
峰值检测谱图
PRPD谱图
空 穴 放 电
放电信号通常在工频相位的正、负半周均会出现，且具有一定对称性，放电 幅值较分散，放电次数较少。
类 型
PRPS谱图
峰值检测谱图
PRPD谱图
自 由 金 属 颗 粒 放 电 局放信号极性效应不明显，任意相位上均有分布，放电次数少，放电幅值无 明显规律，放电信号时间间隔不稳定。提高电压等级放电幅值增大但放电间 隔降低。

（ Ｈａ ｎ ｇ ｚ ｈ ｏ ｕ Ｅ ｌ ｅ ｃ ｔ ｒ ｉ ｃ Ｐ ｏ ｗ ｅ ｒ Ｂ ｕ ｒ ｅ ａ ｕ， Ｈａ ｎ ｇ ｚ ｈ ｏ ｕ ３ １ ０ ０ ０ ９， Ｃ ｈ ｉ ｎ ａ ）
Ａ ｂ ｓ ｔ ｒ ａ ｃ ｔ ： Ｔ ｈ ｅ ｐ ａ ｐ ｅ ｒ ｉ ｎ ｔ ｒ ｏ ｄ ｕ ｃ ｅ ｓ ｇ ｅ ｏ ｅ ｌ ｅ ｃ ｔ ｒ ｉ ｃ ｉ ｔ ｙ ｍ ｅ ｔ ｈ ｏ ｄ ａ ｎ ｄ ｓ ｕ ｐ ｅ ｒ ｓ ｏ ｎ ｉ ｃ ｍ ｅ ｔ ｈ ｏ ｄ ｃ ｏ ｍ ｍ ｏ ｎ ￣ｕ ｓ ｅ ｄ ｆ ｏ ｒ ｌ ｉ ｖ ｅ ｄ ｅ ｔ ｅ ｃ —
目前 ｌ Ｏ ～ ３ ５ ｋ Ｖ金 属 封 闭 成 套 开 关 设 备 已 广
泛 应 用 于各 个 变 电站 ，开 关 柜 在 长 期运 行 过 中 由
１ 开关 柜 带 电检 测 技 术
１ ． １ 地 电 波 法
当高 压 电气 设 备 发 生 局 部放 电时 ．产 生 的 电 磁 波会 沿 着 金 属 内表 面 传 播 。 如果 金 属 内表 面是 全 封 闭 的 ，电 磁 波 被 屏 蔽 ，无 法 在 外 部 检 测 到 放
ｔ ｉ ｏ ｎ ｏ ｎ ｐ ａ ｒ ｔ ｉ ａ ｌ ｄ ｉ ｓ ｃ ｈ ａ ｒ ｇ ｅ ｏ ｆ １ ０ － ３ ５ ｋ Ｖ ｓ ｗｉ ｔ ｃ ｈ ｃ ａ ｂ ｉ ｎ ｅ ｔ ｓ ，ａ ｎ ｄ ｉ ｔ ａ ｎ ａ ｌ ｙ ｚ ｅ ｓ ｍｅ ｉｔ ｒ ｓ ａ ｎｄ ｄ ｅ ｍｅ ｒ ｉ ｔ ｓ ｏ ｆ ｔ ｈ ｅ ｔ ｗｏ ｍｅ ｔ ｈ ｏ ｄ ｓ ａ ｎ ｄ ｔ ｈ ｅ ｌ ｉ ｍｉ ｔ ａ ｔ ｉ ｏ ｎ ｏ ｆ ａ ｐ ｐ ｌ ｉ ｃ ａ ｔ ｉ ｏ ｎ．Ｂ ｙ ｕ ｓ ｅ ｏ ｆ ｇ ｅ ｏ ｅ ｌ ｅ ｃ ｔ ｒ ｉ ｃ ｉ ｔ ｙ ｍｅ ｔ ｈ ｏ ｄ ａ ｎ ｄ ｓ ｕ ｐ ｅ ｒ ｓ ｏ ｎ ｉ ｃ ｍｅ ｔ ｈ ｏ ｄ ｆ ｏ ｒ ｉｅ ｆ ｌ ｄ ｌ ｉ ｖ ｅ ｄ ｅ ｔ ｅ ｃ — ｔ ｉ ｏ ｎ ｏ ｎ ｐ ａ ｒ ｔ ｉ ａ ｌ ｄ ｉ ｓ ｃ ｈａ ｒ ｇ ｅ ｏ ｆ ｓ ｗｉ ｔ ｃ ｈ ｃ ａ ｂ ｉ ｎ ｅ ｔ ｓ ，ｍａ ｎ ｙ ｆ ａ ｕ ｌ ｔ ｓ ｏ ｆ ｓ ｗｉ ｔ ｃ ｈ ｃ ａ ｂ ｉ ｎ ｅ ｔ ｓ ａ ｒ ｅ ｄ ｅ ｔ ｅ ｃ ｔ ｅ ｄ ，ａ ｎ ｄ ｔ ｈ ｅ ｉ ｆ ｅ ｌ ｄ ａ ｐ ｐ ｌ ｉ — ｃ ａ ｔ ｉ ｏ ｎ ｅ ｆ ｆ ｅ ｃ ｔ ｈ ａ ｓ ｂ ｅ ｅ ｎ ａ ｃ ｈ ｉ ｅ ｖ ｅ ｄ ．Ｔｈ ｅ ｐ ａ ｐ ｅ ｒ ｉ ｎ ｄ ｉ ｃ ａ ｔ ｅ ｓ ｔ ｈ ｅ ｄｅ ｖ ｅ ｌ ｏ ｐ ｍｅ ｎ ｔ ｏ ｉｅ ｒ ｎ ｔ ａ ｔ ｉ ｏ ｎ ｏ ｆ ｄ ｉ ｇ ｉ ｔ ａ ｌ ｄ ｅ ｔ ｅ ｃ ｔ ｉ ｏ ｎ ｒ ｅ ｓ ｕ ｌ ｔ ａ ｎ ａ ｌ ｙ ｓ ｉ ｓ ｂ ｙ ｄ ｉ ｇ ｉ ｔ ａ ｌ ｓ ｉ ｇ ｎ ａ ｌ ａ ｎ ｄ ｄ ａ ｔ ａ ｂ ａ ｓ ｅ ｅ ｓ ｔ ａ ｂ ｌ ｉ ｓ ｈ ｍｅ ｎ ｔ ｉ ｎ ｔ ｈ ｅ ｆ ｕ ｔ ｕ ｒ ｅ ． Ｋｅ ｙ ｗｏ ｒ ｄ ｓ ：ｓ ｗｉ ｔ ｃ ｈ ｃ ａ ｂ ｉ ｎ ｅ ｔ ；ＰＤ ；ｌ ｉ ｖ ｅ ｄ ｅ ｔ ｅ ｃ ｔ ｉ ｏ ｎ；ａ ｐ ｐ ｌ ｉ ｃ ａ ｔ ｉ ｏ ｎ

变电站建设中的变压器局部放电试验变电站建设中，变压器是不可或缺的重要设备，它们起着电压变换和能量传输的核心作用。

但是在长期运行过程中，变压器会受到各种因素的影响，导致设备出现故障甚至损坏。

为了及时发现变压器的问题并采取有效的维修措施，变压器局部放电试验是不可或缺的一项工作。

本文将着重介绍变压器局部放电试验的意义、方法和应用。

一、变压器局部放电试验的意义1.了解设备健康状况变压器局部放电试验是通过测定变压器绝缘介质中存在的局部放电情况，来判断变压器绝缘状况的试验方法。

通过对变压器进行局部放电试验，可以了解变压器绝缘状态的健康状况，对于设备的安全运行至关重要。

2.预防设备损坏如果变压器在运行过程中存在局部放电现象，这意味着变压器的绝缘系统发生了问题，若不及时处理，就会进一步发展变成全面放电，导致变压器绝缘击穿损坏，造成严重后果。

通过局部放电试验可以及时发现问题，对设备进行预防性的维护和保养，从而降低设备损坏的风险。

3.延长设备寿命定期进行变压器局部放电试验，可以有效地发现潜在的故障隐患，及时进行维护和保养，延长设备的使用寿命，降低运行成本，提高设备可靠性。

1.直流电压法直流电压法是变压器局部放电试验中最常用的一种方法。

在试验中，通过在系统中施加直流电压，通过检测绝缘油中产生的气体来判断放电状况。

通过观察和分析放电特征，可以判断变压器绝缘状况。

1.新设备的验收在变压器新设备投入运行之前，必须进行局部放电试验，以保证设备的绝缘状态符合要求，确保设备的运行安全和可靠。

3.事故处理和维修一旦变压器出现故障，需要进行事故处理和维修。

局部放电试验可以帮助工程人员快速找到故障根源，准确判断设备的绝缘状况，为维修提供有效的参考依据。

4.研究和改进通过对变压器局部放电试验数据的分析，可以为设备运行状态的研究和改进提供重要依据，不断提高设备的性能和可靠性。

特高频局部放电检测技术知识讲解电力设备的局部放电是一种常见的电气现象，它预示着设备的绝缘状况可能出现问题。

特高频局部放电检测技术是一种先进的检测技术，能够有效地检测和识别电力设备的局部放电。

本文将详细介绍特高频局部放电检测技术的原理、应用及优势。

一、特高频局部放电检测技术原理特高频局部放电检测技术主要利用局部放电产生的电磁波进行检测。

当电力设备发生局部放电时，放电产生的电流会激发出电磁波，这些电磁波的频率通常在数吉赫兹到数百吉赫兹之间。

特高频局部放电检测设备能够捕捉到这些特高频电磁波，并对其进行处理和分析。

二、特高频局部放电检测技术的应用特高频局部放电检测技术在电力设备检测中具有广泛的应用。

例如，它可以用于变压器、电缆、断路器等电力设备的检测。

通过对特高频电磁波的分析，可以判断出设备的绝缘状况，发现潜在的故障，从而预防设备故障的发生。

三、特高频局部放电检测技术的优势特高频局部放电检测技术相比传统的检测方法具有以下优势：1、高灵敏度：特高频局部放电检测技术对局部放电产生的电磁波非常敏感，可以检测到非常微弱的放电信号，从而能够发现潜在的设备故障。

2、宽频带：特高频局部放电检测设备具有宽频带的接收能力，可以接收到的电磁波频率范围很广，从而能够获得更全面的设备信息。

3、抗干扰能力强：特高频局部放电检测技术对噪声的抑制能力较强，可以有效地避免干扰信号对检测结果的影响。

4、非接触式检测：特高频局部放电检测技术可以采用非接触式的方式进行检测，无需接触设备，从而不会对设备的正常运行产生影响。

四、结论特高频局部放电检测技术是一种先进的电力设备检测技术，具有高灵敏度、宽频带、抗干扰能力强和非接触式检测等优势。

通过对电力设备的特高频电磁波进行检测和分析，可以有效地发现潜在的设备故障，预防设备故障的发生。

在未来的电力设备检测中，特高频局部放电检测技术将会发挥越来越重要的作用。

随着电力系统的不断发展，人们对电力设备的安全与稳定性要求越来越高。

GIS 设备局部放电检测技术返回技术文献首页一、概述：GIS 、GCB 及GIT 等SF6 电气设备没有外部露出的带电部分，采用SF6 气体绝缘，可靠性较高，检修工作量小，但通过发展外部诊断、监视法可减小不必要的拆卸检修工作量。

即一种不解体设备而用确切简易的办法从外部进行各种（在线的、离线的、带电的、停电）测量，监视、诊断设备内部状态及性能的好坏，包括故障定位。

GIS 、GCB 及GIT 等SF6 电气设备的绝缘性能是确保其安全运行的重要条件。

设备内部中的金属微粒、粉末和水分等导电性杂质是引发GIS 等设备故障的原因。

设备存在导电性杂质时，因局部放电而发出不正常声音、振动、产生放电电荷、发光、产生分解气体等异常现象。

因此局部放电是GIS 、GCB 及GIT 等设备状态监测重要对象之一。

二、主要监测方法：1. 电磁波检测法：局放产生在GIS 室内传播的电磁波。

选择电磁波拾取天线来检测从GIS 腔体盆式绝缘子处泄漏出来的电磁波，来判断局放和故障定位。

2. 特高频检测法：GIS 放电引起的脉冲电信号上升，频谱中高频分量可达GHz 数量级。

可选择特高频段进行局部放电的检测和定位。

3. 高频接地电流法：高频电流被局放激励，而电流流入地线，通过测量接地电流值，评判GIS 安全状况。

4. 声发射/ 振动法：局部放电会发生声波，监测由此引起的腔体振动，判断局放情况。

5. SF6 气体的监测：SF6 电气设备是采用SF6 气体绝缘和灭弧的，其性能状态将是影响设备的重要参数，因此其将是GIS 等设备状态监测重要对象之一。

通过对SF6 气体特性的监测，判断设备的健康状况，主要包括：①气体压力监视：GIS 局放会引起该区域温度升高，表现为该腔体的压力值陡升，通过监视SF6 气体的压力变化，来判断局放和故障定位。

②气体泄漏监测：用检漏仪监测SF6 气体的泄漏量或监测气室压力下降量判断泄漏。

③气体湿度监测：根据露点法等原理，用微水仪监测SF6 气体的微水含量。

电力电缆局部放电带电检测技术及其应用摘要:本文简要介绍了电力电缆局部放电带电检测技术,阐述了电缆局部放电的脉冲波形特征,局放信号的检测原理及电缆中局放源定位的基本方法。

在此基础上,给出了一个变电站电缆现场检测的应用实例。

关键词:电力电缆局部放电带电检测定位1 引言电气设备检修技术的发展大致可以分为三个阶段,即故障检修、定期检修、状态检修。

状态检修是以可靠性为中心的检修,并逐步取代以往的定期预防性检修,它是根据设备的状态而执行的预防性作业。

状态检修通过对设备关键参数的测量来识别其已有的或潜在的劣化迹象,可在设备不停运的情况下对其进行状态评估。

这种策略不必对设备进行定期大修,提高了检修的针对性和有效性,能发现问题于萌芽状态,有效延长设备的使用寿命,合理降低设备运行维护费用。

目前,避雷器全电流和阻性电流的检测技术、容性设备介损和电容量的检测技术、变压器本体油中溶解气体、局部放电的监测技术以及输电线路的红外检测技术使用相对较为广泛。

随着电力电缆在城市电网建设中的普遍应用,对提高电力电缆检测手段的需求日益迫切,尤其是带电检测。

2 电力电缆局放带电检测目前,局部放电检测被公认为是一种最有效的绝缘诊断方法,带电检测应用中更是如此,目前大量运行的设备缺乏有效的检测手段而导则事故频发,电力电缆尤其如此,近年来电力电缆在城市化建设中得到了大量的应用,但其绝缘状态检测缺乏有效的手段,国内外对电力电缆的局放带电检测做了大量的研究,目前已经取得了很好的成果。

电力电缆中发生局部放电时,其产生的脉冲为是单极性脉冲,上升时间很短,并且脉冲宽度也很窄。

脉冲从产生的位置两边传播,由于在电缆中传播时的衰减和散射,当到达测量点时,脉宽增加,幅值减小。

一般情况下,在测量时能检测到比较好的脉冲波形,其保留了很多与源波形相同的特性。

图1给出了一段典型的电缆局放脉冲波形。

如果上升时间和脉冲宽度在电缆局部放电脉冲的通常范围内,那么就可以把该脉冲看成是电缆局部放电。

目录1范围 (2)2规范性引用文件 (2)3术语和定义 (2)4使用条件 (3)5技术要求 (4)6试验 (5)7 附则 (5)附录A dB与mV之间换算关系 (6)附录B 编制说明 (7)10kV～35 kV高压开关柜局部放电在线监测装置技术规范1范围本标准适用于在发电厂和变电站现场条件下，处于运行状态的10kV～35kV电压等级以局部放电为主要测试项目的高压开关柜设备中在线监测装置选型。

本标准适用于指导中国南方电网有限责任公司系统内开展以局部放电为主要测试项目的高压开关柜在线监测装置技术要求。

环网柜、箱式配电变压器的局部放电在线监测装置技术要求可参考本标准执行。

2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。

凡是注日期的引用文件，其随后所有的修改单（不包括刊误的内容）或修订版均不适用于本标准。

凡是不注日期的引用文件，其最新版本适用于本标准。

GB 50150 电气装置安装工程电气设备交接试验标准GB3906-1991 3~35kV交流金属封闭式开关设备GB/T16927.1-1997 高电压试验技术一般试验要求GB/T16927.2-1997 高电压试验技术试验程序GB/T 4208 外壳防护等级（IP代码）GB/T 17626 电磁兼容试验和测量技术GB/T 2423 电工电子产品环境试验GB 2421 电工电子产品基本环境试验规程GB 11022 高压开关设备通用技术条件DL417-91-1991 电力设备局部放电现场测试导则DL/T404-1997 户内交流高压开关柜订货技术条件Q/CSG1 0007-2004 电力设备预防性试验规程3术语和定义3.1 局部放电partial discharge局部放电在本标准中指的是发生在开关柜内部绝缘结构中局部区域的现象，包括绝缘表面和绝缘内部的放电。

在本标准中的局部放电范畴包括导体表面电晕、绝缘表面爬电及内部气隙放电等类型，属于广义概念。
