高二周末物理作业习题 (17)

实用文档2021年高二物理上学期第十七次周练试题1．关于电流，下面说法正确的是（ ）A ．只要将导体置于电场中，导体中就有持续的电流B ．电源的作用是保持导体两端的电压C ．导体内无电流时，导体内一定无任何电荷运动D ．导体中的电流一定是由正负电荷同时向相反方向产生的 2．下列关于闭合电路的说法中，错误的是（ ） A ．电源短路时，电源的内电压等于电动势 B ．电源短路时，路端电压为零 C ．电源短断时，路端电压最大D ．电源的负载增加时，路端电压也增大3．在某段电路中，其两端电压为U ，通过的电流为I ，通电时间为t ，若该电路电阻为R ，则关于电功和电热的关系，下列结论正确的是（ ）A ．在任何电路中，电功W=UIt= I 2RtB ．在任何电路中，电功为UIt ，电热为 I 2RtC ．在纯电阻电路中，UIt= I 2RtD ．在非纯电阻电路中，UIt ≥ I 2Rt4．如图2-70所示是一个由电池、电阻R 与平行板电容器组成的串联电路，在增大电容器两板间距离的过程中 （ ）A ．电阻R 中没有电流B ．电容器的电容变小C ．电阻R 中有从a 流向b 的电流D ．电阻R 中有从b 流向a 的电流5．电饭锅工作时有两种状态：一种是锅内水烧干前的加热状态，另一种是锅内水烧干后保温状态，如图2-71所示是电饭锅电路原理示意图，K 是感温材料制造的开关。

下列说法中正确的是 （ ） A ．其中R 2是供加热用的电阻丝 B ．当开关S 接通时电饭锅为加热状态，S 断开时为保温状态C ．要使R 2在保温状态时的功率为加热状态的一半，R 1/R 2应为2：1D ．要使R 2在保温状态时的功率为加热状态时一半，R 1/R 2应为（-1）:1 6．图2-72为两个不同闭合电路中两个不同电源的U-I 图像，下列判断正确的是（ ） A ．电动势E 1＝E 2，发生短路时的电流 I 1＞ I 2 B ．电动势E 1=E 2，内阻 r 1＞r 2 C ．电动势E 1＞E 2，内阻 r 1＜ r 2图2-70图2-72实用文档D ．当两电源的工作电流变化量相同时，电源2的路端电压变化大7．在图2-73中，电源内阻不能忽略,R 1＝5Ω，R 2＝4Ω．当开关S 切换到位置1时，电流表的示数为I 1＝2A ；当开关S 扳到位置2时，电流表的示数可能为下列情况中的( ) A ． 2.5A B ．1.8A C ．2.2A D ．3.0A8．一个电动势为E ，内电阻为r 的电池，接上负载电阻R ，构成闭合电路，下列说法正确的是 （ ）A ．当R=r 时，路端电压为U=E/2B ．当R=0时，路端电压为U=EC ．当R=r 时，R 获得的功率最大D ．当R=r 时，电源的效率为η= 50%9．如图2-74所示电路的三根导线中有一根是断的。

2021年高二物理周练试题（1.17） 含答案一、选择题：（共12小题，48分，1-8题为单选题，9-12为多选题）1、在下图所示的逻辑电路中，当A 、B 端输入的电信号分别为“0”和“0”时，在C 、D 端输出的电信号分别为（ ） A.“1”和“0” B.“0”和“1” C.“0”和“0” D.“1”和“1”2、为了儿童安全，布绒玩具必须检测其中是否存在金属断针，可以先将玩具放置强磁场中，若其中有断针，则断针被磁化，用磁报警装置可以检测到断针的存在．图7所示是磁报警装置中的一部分电路示意图，其中R B 是磁敏传感器，它的电阻随断针的出现而减小，a 、b 接报警器，当传感器R B 所在处出现断针时，电流表的电流I 、ab 两端的电压U 将( )A ．I 变大，U 变大B ．I 变小，U 变小C ．I 变大，U 变小D ．I 变小，U 变大3、如图所示，磁感应强度为B 的匀强磁场分布在边长为L 的等边三角形区域内，磁场的方向垂直纸面向外，中心O 点有一个粒子源，可以向各个方向发射速度大小为v 、质量为m 、电量为q （q>0）的粒子，要想把粒子约束在三角形磁场内，所加的磁感应强度B 至少为 A. B. C. D.4、如图所示，铜质导电板置于匀强磁场中，通电时铜板中电流方向向下，由于磁场的作用，则( )A ．板左侧聚集较多电子，使b 点电势高于a 点B ．板左侧聚集较多电子，使a 点电势高于b 点C ．板右侧聚集较多电子，使a 点电势高于b 点D ．板右侧聚集较多电子，使b 点电势高于a 点5、如图所示，等腰三角形内分布有垂直于纸面向外的匀强磁场，它的底边在x 轴上且长为OB2L，高为L。

纸面内一边长为L的正方形导线框沿x轴正方向做匀速直线运动穿过匀强磁场区域，在t=0时刻恰好位于图中所示的位置。

以顺时针方向为导线框中电流的正方向，在下面四幅图中能够正确表示电流-位移（I—x）关系的是（）D6、如图所示xoy坐标平面在竖直面内，轴沿水平方向，轴正方向竖直向上，在图示空间内有垂直于平面的水平匀强磁场，一带电小球从O点由静止释放，运动轨迹如图中曲线，关于带电小球的运动，下列说法中正确的是（）A、OAB轨迹为半圆B、小球运动到最低点A时速度最大，且沿水平方向C、小球在整个运动过程中机械能增加D、小球在A点时受到的洛伦兹力与重力大小相等7、如图所示，水平金属圆盘置于磁感应强度为B、方向竖直向下的匀强磁场中，圆盘绕金属转轴OO′以角速度ω沿顺时针方向匀速转动，铜盘的中心及边缘处分别用金属滑片与一理想变压器的原线圈相连。

课时作业(十七)6实验：探究功与速度变化的关系1．对于橡皮筋做的功来说，直接测量是有困难的．我们可以巧妙地避开这个难题而不影响问题的解决，只需要测出每次实验时橡皮筋对小车做的功是第一次实验的多少倍，使用的方法是() A．用同样的力对小车做功，让小车通过的距离依次为s、2s、3s、…，进行第1次、第2次、第3次、…实验时，力对小车做的功就是W、2W、3W、…B．让小车通过相同的距离，第1次力为F、第2次力为2F、第3次力为3F、…，实验时，力对小车做的功就是W、2W、3W、…C．选用同样的橡皮筋，在实验中每次橡皮筋拉伸的长度保持一致，当用1条、2条、3条、…同样的橡皮筋进行第1次、第2次、第3次、…实验时，橡皮筋对小车做的功就是W、2W、3W、…D．利用弹簧测力计测量对小车的拉力F，利用直尺测量小车在力作用下移动的距离s，便可以求出每次实验中力对小车做的功，可控制为W、2W、3W、…[答案] C[解析]橡皮筋的力是变力，随形变量增大而增大，所以选项A错误；选项B、D不容易操作；实际操作第1次用1条橡皮筋，以后各次分别用2条、3条、…且每次拉到同样的长度，即能得到W、2W、3W、…的功，选项C正确．2．某实验小组采用如图所示装置探究橡皮筋弹力做功与速度的关系，小车在橡皮筋的作用下弹出后，沿木板滑行．实验中木板略微倾斜，这样做()A．是为了释放小车后，小车能匀加速下滑B．是为了增大小车下滑的加速度C．可使得橡皮筋做的功等于合力对小车做的功D．可使得橡皮筋松弛后小车做匀速运动[答案]CD[解析]使木板倾斜是为了平衡摩擦力，即使小车在斜面上重力沿斜面向下的分力等于摩擦力，这时小车释放后所受到的合力大小就等于橡皮筋的弹力，选项A、B错误，C、D正确．3．在“探究功与速度变化的关系”实验中作出W-v图象如图所示，符合实际的是()[答案] C[解析]由于W-v2是一条直线，所以W-v图象应是开口向上的抛物线，只有C对．4．某同学利用如图所示装置探究功与速度变化的关系，已知重物质量为m ，当地重力加速度为g .如图所示，打点时间间隔为T ，该同学让重物拖着纸带由静止下落，得到一条纸带如图，其中O 点为初始位置，A 、B 、C 、D 、E 各点到O 点的距离分别为h 1、h 2、h 3、h 4、h 5.则：(1)从开始到C 点，重力对重物做功为________．(2)物体在打C 点时速度为________．[答案] (1)mgh 3 (2)h 4－h 22T[解析] (1)据W ＝Fl cos θ得重力做功W G ＝mgh 3.(2)物体在C 点速度v C ＝x BD t ＝h 4－h 22T. 5．在“探究功与速度变化的关系”实验中，第一次使小车在橡皮筋的作用下被弹出，第二次、第三次、…操作时分别改用2根、3根、…同样的橡皮筋将小车弹出．测出小车被弹出后的速度，能够找到牵引力对小车做的功与小车速度的关系．(1)在本实验中，下列做法正确的是( )A ．实验中需要平衡阻力B ．需要测量小车的质量C ．需要测量每根橡皮筋对小车做功的数值D ．每次都要从同一位置由静止释放小车(2)若用W 表示牵引力对小车做的功，v 表示小车被弹出后所获得的速度，则两者间的关系是________．A ．W ∝vB ．W ∝v 2C ．W ∝vD ．W ∝1v(3)在本实验中，打点计时器使用的频率为50 Hz ，某同学打出的一段纸带如图所示，则小车匀速运动时的速度大小为________m/s.(计算结果保留3位有效数字)[答案] (1)AD (2)B (3)1.40[解析] (1)因为研究弹簧弹力做的功，故需平衡摩擦力，A 对．因为要第二次、第三次、…橡皮筋做的功是第一次的2倍、3倍、…，故要求每次都要从同一位置由静止释放小车，D 对．因处理实验数据时，以第一次实验时的功W 为单位，故无需测量小车的质量和测量每根橡皮筋对小车做功的数值，B 、C 错．(2)通过数据处理知W ∝v 2，B 对．(3)v ＝s CE t CE ＝5.60×10－20.02×2m/s ＝1.40 m/s. 6．科学规律的发现离不开科学探究，而科学探究可以分为理论探究和实验探究．下面我们追寻科学家的研究足迹用实验方法探究恒力做功和物体动能变化间的关系．(1)某同学的实验方案如图甲所示，他想用钩码的重力表示小车受到的合力，为了减小这种做法带来的实验误差，你认为在实验中还应该采取的两项措施是：①________________________________________________；②_________________________________________________.(2)如图乙所示是某次实验中得到的一条纸带，其中A 、B 、C 、D 、E 、F 是计数点，相邻计数点间的时间间隔为T ，距离如图乙所示，则打C 点时小车的速度为__________；要验证合力做的功与小车动能变化间的关系，除位移、速度外，还要测出的物理量有_______．乙[答案] (1)①平衡摩擦力 ②钩码的重力远小于小车的重力 (2)Δx 2＋Δx 32T钩码的重力和小车的质量 7．某同学用如图所示的装置做“探究做功和物体动能变化的关系”的实验，所用小车的质量m ＝0.25 kg ，打点计时器所用交流电源的频率为50 Hz.(1)下列说法中正确的是( )A ．平衡摩擦力时，应把橡皮筋挂在小车上，使小车能在木板上匀速滑动B ．实验时应先接通电源，再释放小车C ．实验中在每次增加橡皮筋的条数时应使连入铁钉间的橡皮筋形变程度相同，并使小车每次都从同一位置释放D ．在通过纸带求速度时，应在纸带上选出一段清晰的点迹求出平均速度即可(2)正确平衡好摩擦力进行实验时，在橡皮筋弹力作用下，合力对小车所做的功________(填“大于”、“小于”或“等于”)橡皮筋弹力所做的功；若第一、三次分别用一条、三条并在一起的相同橡皮筋做实验，且两次橡皮筋的伸长相同，则第三次实验中橡皮筋对小车做的功是第一次实验的________倍．(3)下图是该同学在正确实验过程中得到的一条纸带，相邻的两个读数点间还有一个点没有画出来，A 、B 、C 、D 、E 、F 各点到O 点的距离分别为：1.87 cm 、4.79 cm 、8.91 cm 、16.92 cm 、25.83 cm 、34.74 cm ，则由纸带可知本次实验中橡皮筋对小车做的功是_______J.[答案](1)BC(2)等于3(3)0.62[解析](1)平衡摩擦力时，使小车带着纸带在木板上匀速运动，A错．在通过纸带求速度时，应在纸带上选取间距相等的一段清晰点迹求出平均速度，故选B、C.(2)平衡摩擦力后，除弹力外，其余力的合力为零，所以在橡皮筋弹力作用下，合力对小车做的功等于橡皮筋弹力所做的功．由于两次橡皮筋的伸长相同，故第三次实验中橡皮筋对小车做的功是第一次实验的3倍．(3)W＝12m v2＝12×0.25×[(34.74－16.92)×10－20.02×4]2 J＝0.62 J.8．某同学为探究“恒力做功与物体动能改变的关系”，设计了如下实验，他的操作步骤是：①安装好实验装置如图所示．②将质量为200 g的小车拉到打点计时器附近，并按住小车．③在质量为10 g、30 g、50 g的三种钩码中，他挑选了一个质量为50 g的钩码挂在拉线的挂钩P上．④释放小车，打开电磁打点计时器的电源，打出一条纸带．(1)在多次重复实验得到的纸带中取出自认为满意的一条，经测量、计算，得到如下数据：①第一个点到第N个点的距离为40.0 cm.②打下第N点时小车的速度大小为1.00 m/s.该同学将钩码的重力当做小车所受的拉力，计算出拉力对小车做的功为________J，小车动能的增量为________J.(2)此次实验探究结果，他没能得到“恒力对物体做的功，等于物体动能的增量”，且误差很大．显然，在实验探究过程中忽视了各种产生误差的因素．请你根据该同学的实验装置和操作过程帮助分析一下，造成较大误差的主要原因是：__________________________.[答案](1)②0.1960.100(2)①小车质量没有远大于钩码质量；②没有平衡摩擦力；③操作错误，先放小车后接通电源[解析](1)拉力F＝mg＝0.050×9.8 N＝0.49 N.拉力对小车做的功W＝Fl＝0.49×0.400 J＝0.196 J小车动能的增量ΔE k＝12m v2＝12×0.200×1.002 J＝0.100 J.(2)误差很大的可能原因：①小车质量不满足远大于钩码质量，使钩码的重力与小车受到的线的拉力差别较大；②没有平衡摩擦力；③先放小车后接通电源，使打第一个点时，小车已有一定的初速度．。

成都七中高2017届物理周末作业答案1．两个相同的负电荷和一个正电荷附近的电场线分布如图所示，c点在两负电荷连线的中点，d点在正电荷的正上方，c、d到正电荷的距离相等，则A．a点的电场强度比b点的大B．a点的电势比b点的高C．c点的电场强度比d点的大D．c点的电势比d点的低【答案】ACD2．如图所示，在匀强电场中有六个点A、B、C、D、E、F，正好构成一正六边形，六边形边长为0.1m，所在平面与电场方向平行。

点B、C、E的电势分别为-20 V、20 V和60 V。

一带电粒子从A点以某一速度沿AB方向射出后，经过1x10-6s到达D点。

不计重力。

则下列判断正确的是A．粒子带正电B．粒子在A点射出时的速度为5×l05m／sC．粒子在A点的电势能大于在D点的电势能D．该粒子的比荷(电荷量与质量比值)为7.5×108C／kg【答案】CD3．如图所示,平行板电容器两极板A和B分别与电源的正、负极相连且A板接地, P为两极板间的一点. 现保持B板不动,将A板慢慢向上平移到图中虚线所示的位置, 这时 ( )A.电容器两极板间的电势差减小B.P 点的场强增大C.P 点的电势降低D.固定在P 点的负电荷的电势能将减小【答案】C4.两个质量相同的小球用不可伸长的细线连结，置于场强为E 的匀强电场中，小球1和小球2均带正电，电量分别为q 1和q 2（q 1＞q 2）。

将细线拉直并使之与电场方向平行，如图所示。

若将两小球同时从静止状态释放，则释放后细线中的张力T 为（不计重力及两小球间的库仑力） ( A ) A ．121()2T q q E =- B ．12()T q q E =- C ．121()2T q q E =+ D ．12()T q q E =+5．如图所示，在xoy 坐标系中，两平行金属板如图放置，OD 与x 轴重合，板的左端与原点O 重合，板长L=2m ，板间距离d=1m ，紧靠极板右侧有一荧光屏。

1.【答案】C 【解析】 【分析】小物件恰好能够通过窗子上沿，则小物件速度最大；小物件恰好能够通过窗子下沿，则小物件速度最小．根据平抛运动知识求解． 【详解】若小物件恰好能够通过窗子上沿，则小物件速度最大,由平抛运动规律：L =v 1t 1，h=12gt 12，联立解得小物件的最大速度v 1=7m/s ；若小物件恰好能够通过窗子下沿，则小物件速度最小，由平抛运动规律：L +d =v 2t 2,,h+H=12gt 22，联立解得小物件的最小速度v 2=3m/s ．所以小物件速度v 的取值范围是：3m/s<v <7m/s ，故ABD 错误，C 正确． 故选C2.【答案】B 【详解】AB ．设圆形轨道的半径为R 。

则a 、b 的水平位移为12sin300.5sin30 1.5x R R R x R R R=-︒==+︒=则x 2=3x 1由h =12gt 2，可知t 相同，则由x v t=可知 v 2=3v 1选项A 错误，B 正确； C ．由几何关系知1tan v gt α=2tan vgt β=因为v 2=3v 1.则知3tan tan αβ=选项C 错误；D ．b 球落到P 点时的速度方向沿轨迹的切线方向，可知速度方向的反向延长线经过Ob 之间的一点，选项D 错误。

故选B 。

3.【答案】C 【解析】 【详解】设第一次抛出时A 球的速度为v 1，B 球的速度为v 2，则A 、B 间的水平距离x =(v 1+v 2)t ，第二次两球的速度为第一次的2倍，但两球间的水平距离不变，则x =2(v 1+v 2)T ，联立得T =t ∕2，所以C 正确；ABD 错误． 【点睛】本题的关键信息是两球运动时间相同，水平位移之和不变． 4.【答案】D【解析】发射机无论向哪个方向水平发射，乒乓球都做平抛运动．当速度v 最小时，球沿 中线恰好过网，有： 3h －h ＝①＝v 1t 1 ②联立①②得v1＝当速度最大时，球斜向右侧台面两个角发射，有＝v2t2 ③3h＝gt④联立③④得v2＝所以使乒乓球落到球网右侧台面上，v的最大取值范围为＜v＜，选项D正确．5.【答案】C【详解】A．两弹在M、N连线的中点正上方相遇，只能说明末位置相同，不能说明运动轨迹重合，故A错误；B．由于两弹恰在M、N连线的中点正上方相遇，说明它们的水平位移大小相等，又由于运动的时间相同，所以它们在水平方向上的速度相同，即v2cosθ=v1所以v2＞v1故B错误；C．两弹都只受到重力，都做匀变速运动，加速度相同，所以拦截弹相对攻击弹做匀速直线运动，故C正确；D．根据题意只能求出两弹运动时间相同，但不知道拦截炮弹竖直方向初速度的具体值，所以不能判断两弹相遇点距离地面的高度，所以D错误。

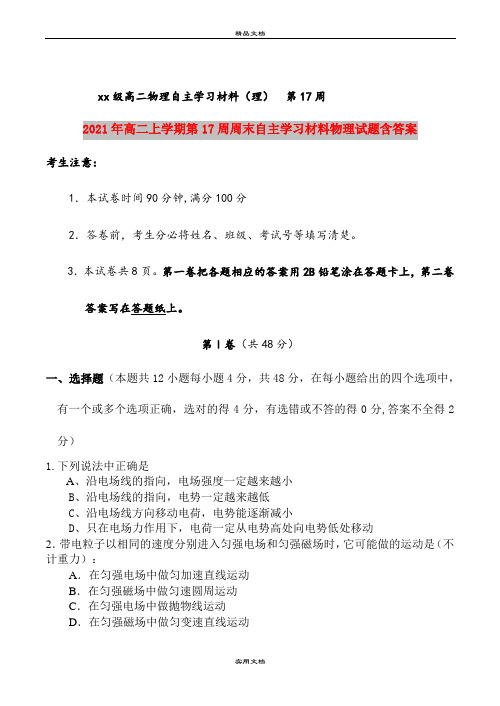

xx级高二物理自主学习材料（理）第17周2021年高二上学期第17周周末自主学习材料物理试题含答案考生注意：1．本试卷时间90分钟,满分100分2．答卷前，考生分必将姓名、班级、考试号等填写清楚。

3．本试卷共8页。

第一卷把各题相应的答案用2B铅笔涂在答题卡上，第二卷答案写在答题纸上。

第Ⅰ卷（共48分）一、选择题（本题共12小题每小题4分，共48分，在每小题给出的四个选项中，有一个或多个选项正确，选对的得4分，有选错或不答的得0分,答案不全得2分）1.下列说法中正确是A、沿电场线的指向，电场强度一定越来越小B、沿电场线的指向，电势一定越来越低C、沿电场线方向移动电荷，电势能逐渐减小D、只在电场力作用下，电荷一定从电势高处向电势低处移动2．带电粒子以相同的速度分别进入匀强电场和匀强磁场时，它可能做的运动是（不计重力）：A．在匀强电场中做匀加速直线运动B．在匀强磁场中做匀速圆周运动C．在匀强电场中做抛物线运动D．在匀强磁场中做匀变速直线运动3、等量异种点电荷的连线和其中垂线如图所示，现将一个带负电的检验电荷先从图中a点沿直线到b点，再从b点沿直线移到c点，则检验电荷在此全过程中A、所受电场力的方向不变B、所受电场力的大小恒定C、电势能一直减小D、电势能先不变后减小4、如图，电源电动势为E，内阻为r,R为滑动变阻器，两平行极板间有匀强磁场，开关闭合后，一带电粒子正好能以速度v匀速穿过两板.以下说法正确的是A、保持开关闭合，将滑片p向上滑动，粒子可能从下极板边缘射出B、保持开关闭合，将滑片p向下滑动，粒子可能从下极板边缘射出C、保持开关闭合，将a极向下移动，粒子将继续沿直线穿出D、若粒子运动到两板中央时，突然将开关断开，粒子将继续沿直线穿出5.如图所示，一金属直杆MN两端接有导线，悬挂于线圈上方，MN 与线圈轴线均处于同一竖直平面内，为使MN垂直纸面向外运动，可以 ( ).A．将a、c端接在电源正极，b、d端接在电源负极B．将b、d端接在电源正极，a、c端接在电源负极C．将a、d端接在电源正极，b、c端接在电源负极D．将b、c端接在电源正极，a、d端接在电源负极6、如图所示，在半径为R的圆内，有方向为垂直纸面向里的匀强磁场，一带电粒子以速度v沿半径ao方向从a点射入磁场，又从c点射出磁场，射出时速度方向偏转60°，则粒子在磁场中运动的时间是：A．2πR/v B．2πR/3vC．πR/3v D．2πR/3v7．在如的电图所示路中，R1、R2、R3和R4皆为定值电阻，R5为可变电阻，电源的电动势为ε，内阻为r.设电流表A的读数为I，电压表V的读数为U.当R5的滑动触点向图中a端移动时（）A．I变大，U变小B. I变大，U变大C. I变小，U变大D. I变小，U变小8．如图所示，一束质量、速度和电量不同的正离子垂直地射入匀强磁场和匀强电场正交的区域里，结果发现有些离子保持原来的运动方向，未发生任何偏转．如果让这些不发生偏转的离子进入另一匀强磁场中，发现这些离子又分裂成几束，对这些进入后一磁场的离子，可得出结论（）A．它们的动能一定各不相同B．它们的电量一定各不相同C．它们的质量一定各不相同D．它们的电量与质量之比一定各不相同9．在电场和重力场都存在的空间中，一带电小球从A点运动到B点，电场力做了10 J的功，重力做了6 J的功，克服阻力做了7 J的功，则此过程中带电小球的（）A．机械能增加了10 J，动能减少了7 J B．机械能减少了7 J，动能增加了10 JC．电势能增加了10 J，动能增加了9 J D．电势能减少了10 J，重力势能减少了6J10．如图所示，一个质量为m的带电液滴在相互垂直的匀强磁场和匀强电场中的竖直面内做半径为R的匀速圆周运动，电场和磁场的方向如图.那么这个液滴的电性与转动方向应是：A.一定带正电，沿逆时针方向转动B.一定带负电，沿顺时针方向转动C.一定带负电，但旋转方向不能确定D.电性和旋转方向却不能确定11．如图所示，虚线a、b、c代表电场中的三个等势面，相邻等势面之间的电势差相等，即U ab= U bc，实线为一带正电的质点仅在电场力作用下通过该区域时的运动轨迹，P 、Q 是这条轨迹上的两点，据此可知：A ．三个等势面中，a 的电势最高B ．带电质点通过 P 点时电势能较大C ．带电质点通过 P 点时的动能较大D ．带电质点通过 P 点时的加速度较大 12、如图所示，两平行金属板中有相互垂直的匀强电场和匀强磁场，带正电的粒子（不计粒子的重力）从两板中央垂直电场、磁场入射。

高二物理选修班周末练习（一）姓名一、典型例题：例1、调整如图所示电路的可变电阻R 的阻值，使电压表V的示数增大ΔU ，在这个过程中（ ）A ．通过R 1的电流增加，增加量一定等于ΔU /R1B ．R 2两端的电压减小，减少量一定等于ΔUC ．通过R 2的电流减小，但减少量一定小于ΔU /R2D ．路端电压增加，增加量一定等于ΔU例2、如图所示，直线ＯＡＣ为某一直流电源的总功率Ｐ总随着电流Ｉ变化的图线，抛物线ＯＢＣ为同一直流电源内部的热功率Ｐｒ随电流Ｉ变化的图线，若Ａ、Ｂ对应的横坐标为2Ａ，则下面说法中正确的是（ ）Ａ．电源电动势为3Ｖ，内阻为1ΩＢ．电流为3Ａ时，外电路电阻为2ΩＣ．电流为2Ａ时，电源的输出功率为2WＤ．此电源的总功率可以超过9W ，图线还可延长例3、如图所示，Ω=81R ，电源的电动势V 8=E ，内阻Ω=2r ，2R 为变阻器，问：（1）要使变阻器获得的电功率最大，2R 的值应是多大？这时2R 的功率多大？（2）要使1R 得到最大的电功率，2R 的取值多大？1R 的最大功率多大？这时电源的效率多大？（3）调节2R 的阻值，能否使电源有最大的功率r E 4/2输出？为什么？例4、如图所示，电阻R 1＝8Ω，电动机绕组电阻R 0＝2Ω，当电键K断开时，电阻R 1消耗的电功率是2.88W ；当电键闭合时，电阻R 1消耗的电功率是2W ，若电源的电动势为6V 。

求：电键闭合时，电动机输出的机械功率.（教改）例5、如图所示，电源电动势E =12V ，内阻r =1Ω，电阻R 1=R 4=15Ω，R 2=R 3=3Ω，C 点接地。

求：⑴电键K 断开时，A 、B 、D 三点的电势；⑵电键K 闭合时，流过电键K 中的电流强度及电流方向。

A P/W二、巩固练习：1、下列说法中正确的是（）A、闭合电路中，电流总是从高电势流向低电势B、闭合电路中，电流越大，电源输出功率越大C、闭合电路中，输出功率越大，电源效率越高D、闭合电路中，路端电压越高，电源效率越高2、如图所示，电源电动势E＝6V，当开关S闭合后，小灯泡L1和L2都不亮.现用一电压表检测故障，已测得U ac＝U ad＝U ae＝6V，U ab＝0，那么以下判断正确的是( )A.含L1的ab段电路断路，其他部分无问题.B.含L2的bc段电路断路，其他部分无问题.C.含R的cd段电路断路，其他部分无问题.D.ab段和bc段电路可能都是断路的.3、如图所示的电路中，当S断开时，电源内部消耗的功率与输出功率之比为1:3；当S 闭合时，它们的比为1:1,则下列说法正确的是( )A.R1:r=1:1B.R1:R2=2:1C.两次输出功率之比为1:1D.S断开与S闭合时输出功率之比为3:44、一电源(电动势为E，内阻为r)，当它和一标有“6V3W”的小灯泡构成闭合回路时，小灯泡恰好正常发光.如果该电源与一标有“6V6W”的小灯泡构成一闭合回路，该灯泡( )A.正常发光B.比正常发光暗C.比正常发光亮D.因不知电源内阻的大小，故无法确定5、在右图所示电路中E为电源，其电动势E＝9.0v，内阻可忽略不计，AB为滑动变阻器。

高二周末物理作业习题I 卷一、单选题(本题共15小题)1．如图所示，吊篮P 悬挂在天花板上，与吊篮质量相等的物体Q 被固定在吊篮中的轻弹簧托住，当悬挂吊篮的细绳被剪断的瞬间，吊篮P 和物体Q 的加速度分别是（）A ．a p =g ，a Q =gB ．a p =2g ，a Q =gC ．a p =g ，a Q =2gD ．a p =2g ，a Q =0答案:D2．如图所示，线框水平向右通过有限区域的匀强磁场B 的过程中，则回路中产生感应电流的情况是： A ． 始终没有； B ． 始终有；C ． 只有进入过程中有；D ． 穿出过程中有，进入过程中也有。

答案:D3．如图所示，在轻杆下端挂一个带负电的小球，让小球在竖直平面内做简谐振动。

要使小球的运动周期变短，可以采取的措施是 A ．加竖直向上的匀强磁场 B ．加水平方向的匀强磁场 C ．加竖直向下方向的匀强电场 D ．加竖直向上方向的匀强电场 答案:D4．物体置于凸透镜的主轴上，用红光照亮物体时，得到一个大小与物体一样的倒立的像．若改用紫光照亮物体，则得到的像将是一个 A ．与物体等大的倒立实像 B ．放大、倒立的实像 C ．缩小、倒立的实像 D ．放大、正立的虚像答案:C5．对于声波和电磁波，以下说法中正确的是A ．它们都能在真空中传播B ．它们都能产生反射、干涉C ．声波是横波，而电磁波是纵波D ．它们的传播速度相同 答案:B6．以下说法正确的是A ．光的色散实验证实了光的波动说B ．杨氏双缝干涉实验证实了光的粒子说C ．α粒子轰击铍核的实验揭示了原子的核式结构D ．α粒子轰击氮核的实验发现了质子是原子核的组成部分 答案:D7．如图所示，某空箱子恰好能使沿倾角为θ的斜面匀速下滑．如果再往箱子内装入些物体，则 ( ) A ．箱子不再下滑B ．箱子仍能匀速下滑C ．箱子将加速下滑D ．箱子将减速下滑答案:B定值电阻01R 7R =，8．在如图所示的电路中，电源的电动势和内电阻均为定值。

2021年高二下学期暑假作业物理试题（17）含答案1、关于伽利略对物理问题的研究，下列说法中正确的是（）A．伽利略认为，在同一地点重的物体和轻的物体下落快慢不同B．若使用气垫导轨进行理想斜面实验，就能使实验成功C．理想斜面实验虽然是想象中的实验，但它是建立在可靠的事实基础上的D．伽利略猜想自由落体的运动速度与下落时间成正比，并直接用实验进行了验证2、把一支枪水平固定在小车上，小车放在光滑的水平地面上。

当枪发射子弹时，关于枪、子弹、车，下列说法中正确的是（）A.枪和子弹组成的系统动量守恒B. 枪、子弹、车组成的系统动量守恒C. 枪和车组成的系统动量守恒D.若不计子弹和枪筒之间的摩擦，枪、车、子弹组成的系统动量近似守恒3、下面列出的是一些核反应方程其中A．Ｘ是质子，Ｙ是中子，Ｚ是正电子 B．Ｘ是正电子，Ｙ是质子，Ｚ是中子C．Ｘ是中子，Ｙ是正电子，Ｚ是质子 D．Ｘ是正电子，Ｙ是中子，Ｚ是质子4、汽车从甲地由静止出发，沿直线运动到丙地，乙在甲、丙两地的中点．汽车从甲地匀加速运动到乙地，经过乙地时速度为54 km/h；接着又从乙地匀加速运动到丙地，到丙地时速度为108 km/h，求汽车从甲地到达丙地的平均速度( )．A.36 km/hB.40.5km/hC.54km/hD.81km/h5、小时候,大人们经常给我们讲“龟兔赛跑”的故事。

如图所示是兔子和乌龟在比赛过程中的位移-时间(即x-t)图象, 它们的起点和终点相同,由图可知（）A.兔子和乌龟是从同一时刻出发的B.兔子和乌龟在比赛途中t2、t4时刻的速度相等C.乌龟做的是直线运动, 兔子是沿折线运动的D.乌龟先通过预定位移x3到达终点6、某人在静止的湖面上竖直上抛一小铁球，小铁球上升到最高点后自由下落，穿过湖水并陷入湖底的淤泥中一段深度。

不计空气阻力，取向上为正方向，在下边v—t图象中，最能反映小铁球运动过程的速度与时间关系的图线是（）7、一辆汽车在平直的高速公路上匀速行驶,遇到紧急情况刹车后它的位移与时间的关系为x=32t-4t2(x的单位为m,t的单位为s),以下说法正确的有（）A.1 s末汽车的速度为28 m/sB.汽车在最初2 s内的平均速度为24 m/sC. t=5 s时汽车的位移为60 mD.汽车做减速运动,运动的加速度为-4 m/s28、某金属在光的照射下产生光电效应，其遏止电压U c与入射光频率v的关系图象如图所示。

答卷时应注意事项１、拿到试卷，要认真仔细的先填好自己的考生信息。

２、拿到试卷不要提笔就写，先大致的浏览一遍，有多少大题，每个大题里有几个小题，有什么题型，哪些容易，哪些难，做到心里有底；３、审题，每个题目都要多读几遍，不仅要读大题，还要读小题，不放过每一个字，遇到暂时弄不懂题意的题目，手指点读，多读几遍题目，就能理解题意了；容易混乱的地方也应该多读几遍，比如从小到大，从左到右这样的题；４、每个题目做完了以后，把自己的手从试卷上完全移开，好好的看看有没有被自己的手臂挡住而遗漏的题；试卷第１页和第２页上下衔接的地方一定要注意，仔细看看有没有遗漏的小题；５、中途遇到真的解决不了的难题，注意安排好时间，先把后面会做的做完，再来重新读题，结合平时课堂上所学的知识，解答难题；一定要镇定，不能因此慌了手脚，影响下面的答题；６、卷面要清洁，字迹要清工整，非常重要；７、做完的试卷要检查，这样可以发现刚才可能留下的错误或是可以检查是否有漏题，检查的时候，用手指点读题目，不要管自己的答案，重新分析题意，所有计算题重新计算，判断题重新判断，填空题重新填空，之后把检查的结果与先前做的结果进行对比分析。

亲爱的小朋友，你们好!经过两个月的学习，你们一定有不小的收获吧，用你的自信和智慧，认真答题，相信你一定会闯关成功。

相信你是最棒的！课时作业17　利用传感器制作简单的自动控制装置一、单项选择题1．街道旁的路灯，海里的船标都要求在夜晚亮，白天熄，利用半导体的电学特性制成了自动点亮、熄灭的装置，实行了自动控制，这是利用半导体的(　B　)A．压敏性B．光敏性C．热敏性D．三种特性都利用解析：白天和夜晚的区别是白天有太阳光照射，光线强，晚上没有阳光，光线弱，利用光敏元件就可以实现自动控制路灯等的亮灭，故选项B正确．2．如图所示为小型电磁继电器的构造示意图，其中L为含铁芯的线圈，P为可绕O点转动的铁片，K为弹簧，S为一对触头，A、B、C、D为四个接线柱．电磁继电器与传感器配合，可完成自动控制的要求．其工作方式是(　A　)A．A与B接信号电压，C与D可跟被控电路串联B．A与B接信号电压，C与D可跟被控电路并联C．C与D接信号电压，A与B可跟被控电路串联D．C与D接信号电压，A与B可跟被控电路并联解析：由图可知，A、B是电磁继电器线圈，所以，A、B应接信号电压，线圈随信号电压变化使电磁继电器的吸引力变化，从而使C、D接通或断开，进而起到控制作用，故A选项正确．3．传感器可将非电学量转化为电学量，起自动控制作用，如计算机鼠标中有位移传感器，电饭煲中有温度传感器，电视机、录像机、影碟机、空调机中有光电传感器……演示位移传感器的工作原理如图所示，物体M在导轨上平移时，带动滑动变阻器的滑动触头滑动，通过电压表显示的数据，来反映物体位移的大小，假设电压表是理想的，则下列说法正确的是(　B　)A．物体M运动时，电源内的电流会发生变化B．物体M运动时，电压表的示数会发生变化C．物体M不动时，电路中没有电流D．物体M不动时，电压表没有示数解析：由于电压表是理想的，因此滑片P移动时，不改变闭合电路的电阻，电源内的电流不发生变化，即电流恒定，A、C错误；物体M运动时，电压表所测电压是变化的，M不动时，电压表示数恒定，B正确，D错误．4．如图所示是测定位移s的电容式传感器，其工作原理是哪个量的变化，造成其电容的变化(　A　)A．电介质进入极板的长度B．两极板间距C．两极板正对面积D．电介质的种类解析：由原理图可知，要测定的位移s发生变化，则电介质进入极板的长度发生变化，从而引起电容的变化，而两极板间距、正对面积及电介质种类均未变化，所以正确答案为A.5．将如图所示装置安装在沿直轨道运动的火车车厢中，使杆沿轨道方向固定，就可以对火车运动的加速度进行检测．闭合开关S，当系统静止时，穿在光滑绝缘杆上的小球停在O点，固定在小球上的变阻器滑片停在变阻器BC的正中央，此时，电压表指针指在表盘刻度中央．当火车在水平方向有加速度时，小球在光滑绝缘杆上移动，滑片P随之在变阻器上移动，电压表指针发生偏转．已知，当火车向左加速运动时，电压表的指针向右偏．则(　A　)A．电压表指针向左偏，说明火车可能在向右做加速运动B．电压表指针向右偏，说明火车可能在向右做加速运动C．电压表指针向左偏，说明火车可能在向右做减速运动D．电压表指针向左偏，说明火车可能在向左做加速运动解析：因为当火车向左加速运动时，有向左的加速度，弹簧处于伸长状态，滑片P靠近变阻器C端，电压表的指针向右偏．所以，当滑片P靠近变阻器B端时，电压表的指针将向左偏，此时，弹簧将处于压缩状态，火车具有向右的加速度，火车可能在向右做加速运动，也可能在向左做减速运动，选项A正确，C、D错误；同理可知B错误．二、多项选择题6．关于传感器的作用，下列说法正确的有(　BC　)A．通常的传感器可以直接用来进行自动控制B．传感器可以用来采集信息C．传感器可以将感受到的一些信号转换为电学量D．传感器可以将所有感受到的信号都转换为电学量解析：传感器是将感受到的非电学量转化为电学量的仪器，不同的传感器感受不同的信号，B、C对．7．如图所示，在电路中接一段钨丝(从旧白炽灯中取出)，闭合开关，灯泡正常发光，当用打火机给钨丝加热时灯泡亮度明显变暗，根据钨丝的上述特性，可用钨丝来制作一个温度传感器，下面的说法中正确的是(　BC　)A．该传感器利用了钨丝的化学性质B．该传感器利用了钨丝电阻随温度变化而变化的特性C．该传感器能够把热学量(温度)转换为电学量(电阻)D．该传感器能够把电学量(电阻)转换为热学量(温度)解析：由题目中的实验现象可知钨丝的电阻随温度的升高而增大，随温度的降低而减小，利用该特性可以制成温度传感器，传感器能够把温度这个热学量转换为电阻这个电学量，B、C对，A、D 错．8．全自动洗衣机中的排水阀是由程序控制其动作的，当进行排水和脱水工作时，控制铁芯1的线圈通电，使铁芯2运动，从而牵引排水阀的阀门，排除污水，如图所示．以下说法正确的是(　BD　)A．若输入的控制电流由a流入，由b流出，则铁芯2中A端为N 极，B端为S极B．若输入的控制电流由a流入，由b流出，则铁芯2中A端为S 极，B端为N极C．若a、b处输入交变电流，铁芯2仍不能被吸入线圈中D．若a、b处输入交变电流，铁芯2仍能被吸入线圈中解析：若输入控制电流由a流入，由b流出，则铁芯1左端为N 极，右端为S极，它将使铁芯2磁化，A端为S极，B端为N极，并吸入线圈中，若a、b处输入交变电流，铁芯2仍能被吸入线圈中，故选B、D.三、非选择题9．目前有些居民区内楼道灯的控制，使用的是一种延时开关．该延时开关的简化原理如图所示．图中D是红色发光二极管(只要有很小的电流通过就能使其发出红色亮光)，R为限流电阻，K为控钮式开关，虚线框内S表示延时开关电路，当按下K接通电路瞬间，延时开关触发，相当于S闭合．这时释放K后，延时开关S约在1 min后断开，电灯熄灭．根据上述信息和原理图，我们可推断：按钮开关K按下前，发光二极管是发光的(选填“发光的”或“熄灭的”)，按钮开关K按下再释放后，电灯L发光持续时间约1 min.这一过程中发光二极管是熄灭的．限流电阻R的阻值和灯丝电阻R L 相比，应满足R≫R L的条件．解析：开关K按下前，S为断开，有电流经过发光二极管，故发光二极管是发光的．当按下开关K后，延时开关S闭合，二极管和K 被短路，二极管不发光，由于延时开关S约1 min后断开，故电灯L 能持续发光1 min，由于R为限流电阻，且二极管只要有很小的电流通过就能发光，故应满足R≫R L.10．如图所示展示了某城市的路灯自动控制电路．路灯要求在白天自动熄灭，而晚上自动开启．试用你学过的有关传感器的知识解释这个电路的自动控制原理．答案：见解析解析：当天亮时，光线照到光敏电阻，其阻值迅速变小，控制电路的电流增大，使电磁铁磁性增强，将衔铁吸引下来，触点断开，路灯熄灭．当夜晚降临，光线变暗，光敏电阻阻值迅速增大，控制回路电流变小，弹簧将衔铁拉起，触点接通，路灯点亮．11．气体传感器利用物质的化学反应将某种气体的浓度转换成电信号输出，如图所示，B为将可燃气体或有毒气体浓度(CO，CH4瓦斯煤气)转换为电信号的传感器，简称电子鼻，根据如下材料，U＝220 V电源、M排风扇、G继电器、A控制电源、S控制开关．请设计一个家用自动排烟电路，并在图中完成连线图．答案：如图所示应组成一个电路，另一个是由排风扇和高压电源组成的电路．。
