挖坑及钻芯法测定路面厚度试验 JTG

《公路路基路面现场测试规程》（JTG E60-2008）T 0912-2008 挖坑及钻芯法测定路面厚度试验方法1、目的与使用范围本方法适用于路面各层施工过程中的厚度检验及工程交工验收检查使用。

2、仪具与材料技术要求本方法根据需要选用下列仪具和材料：（1）挖坑用镐、铲、凿子、锤子、小铲、毛刷。

（2）路面取芯样钻机及钻头、冷却水。

钻头的标准直径为Φ100mm，如芯样进攻测量厚度，不做其他试验时，对沥青面层与水泥混凝土板也可用直径Φ50mm的钻头，对基层材料有可能损坏试件时，也可用直径Φ150mm的钻头，但钻孔深度均必须达到厚度。

（3）量尺：钢板尺、钢卷尺、卡尺（4）补坑材料：与检查层位的材料相同。

（5）补坑用具：夯、热夯、水等。

（6）其他：搪瓷盘、棉纱等。

3、方法与步骤3.1 基层或砂石路面的厚度可用挖坑法测定，沥青面层及水泥混凝土路面版的厚度应用钻孔法测定。

3.2 挖坑厚度测试步骤：（1）根据现行相关规范的要求，按附录A的方法，随机取样决定挖坑检查的位置，如为旧路，该点由坑洞等显著缺陷或接缝时，可在其旁边检测。

（2）在选择试验地点，选一块约40cm×40cm的平坦表面，用毛刷将其清扫干净。

（3）根据材料坚硬程度，选择镐、铲、凿子等适当的工具，开挖这一层材料，直至层位底面，在便于开挖的前提下，开挖面积应尽量缩小，坑洞大体呈圆形，边开挖边将材料铲出，至于搪瓷盘中。

（4）用毛刷将坑底清扫，确认为下一层的顶面。

（5）将钢板尺平方横跨与坑的两边，用另外一把钢尺或卡尺等量具在坑的中部位置垂直伸至坑底，测量坑底至钢板尺的距离，即为检查层的厚度，以mm计，准确值1mm。

3.3钻孔取芯样法厚度测试步骤：（1）根据现行相关规范的要求，按附录A的方法，随机取样决定钻孔检查的位置，如为旧路，该点由坑洞等显著缺陷或接缝时，可在其旁边检测。

（2）按本规程T0901的方法用路面取芯钻机钻孔，芯样的直径应符合本方法第2条的要求，钻孔深度必须达到厚度。

试验室名称：中咨公路养护检测技术有限公司报告编号：试验室名称：中咨公路养护检测技术有限公司 报告编号：报告说明一、项目概况受****************委托，中咨公路养护检测技术有限公司于*年*月*日对***********路面桩号K****-K******层的厚度进行检测。

二、检测依据、检测方法及设备1.检测依据（1）《公路路基路面现场测试规程》（JTG E60—2008）； （2）《公路工程质量检验评定标准》（JTG F80/1—2004）；沥青混凝土面层设计厚度由委托单位提供，其设计厚度值为**cm 。

2.检测方法遵照《公路路基路面现场测试规程》（JTG E60-2008）（T 0912-2008）的要求，使用取芯机钻取沥青路面芯样，钻孔深度必须达到层厚，清除底面灰土，找出与下层的分界面。

用钢板尺沿圆周的对称的十字方向四处量取表面层至上下层界面的高度，取平均值，准确至1mm 。

检测频率为5点/km 。

3.检测设备本次检测主要仪器设备见表2－1。

表2－1 主要仪器设备表（1）计算各个断面的实测厚度T 1i 与设计厚度T 0i 之差。

i i i T T T 01-=∆式中：T 1—路面实测厚度（m ）； T 1i —路面的设计厚度（m ）；△B i —路面的实测厚度和设计厚度的差值（m ）。

（2）测定值的平均值、标准差、变异系数NT T i ∑=试验室名称：中咨公路养护检测技术有限公司 报告编号：100⨯=TSC V 式中：T i —各个测点的测定值；N —一个评定路段内的测点数；T —一个评定路段内测定值的平均值； S —一个评定路段内测定值的标准差；C V —一个评定路段内测定值的变异系数（%）。

（3）厚度代表值S n t T T L α-=式中：T L —厚度代表值； T —厚度平均值； S —标准差； n —检测点数；t α—t 分布表中随测点数和保证率（或置信度α）而变的系数。

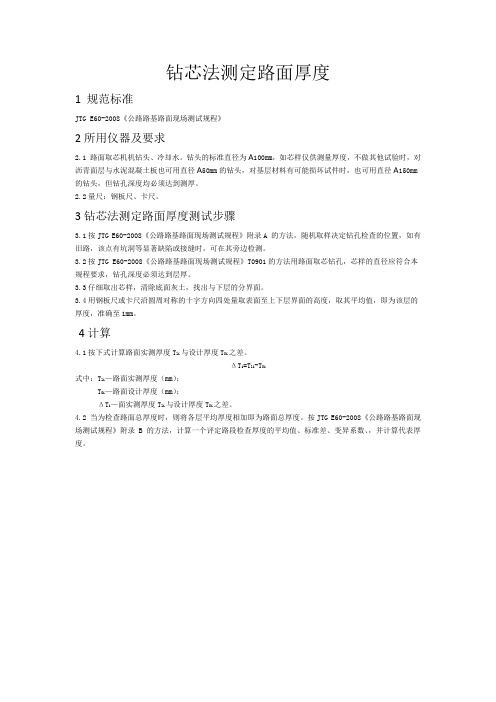

钻芯法测定路面厚度
1 规范标准
JTG E60-2008《公路路基路面现场测试规程》
2所用仪器及要求
2.1 路面取芯机机钻头、冷却水。

钻头的标准直径为A100mm，如芯样仅供测量厚度，不做其他试验时，对沥青面层与水泥混凝土板也可用直径A50mm的钻头，对基层材料有可能损坏试件时，也可用直径A150mm
的钻头，但钻孔深度均必须达到测厚。

2.2量尺：钢板尺、卡尺。

3钻芯法测定路面厚度测试步骤
3.1按JTG E60-2008《公路路基路面现场测试规程》附录A 的方法，随机取样决定钻孔检查的位置，如有旧路，该点有坑洞等显著缺陷或接缝时，可在其旁边检测。

3.2按JTG E60-2008《公路路基路面现场测试规程》T0901的方法用路面取芯钻孔，芯样的直径应符合本规程要求，钻孔深度必须达到层厚。

3.3仔细取出芯样，清除底面灰土，找出与下层的分界面。

3.4用钢板尺或卡尺沿圆周对称的十字方向四处量取表面至上下层界面的高度，取其平均值，即为该层的厚度，准确至1mm。

4计算
4.1按下式计算路面实测厚度T li与设计厚度T0i之差。

ΔT i=T li-T0i
式中：T li—路面实测厚度（mm）；
T0i—路面设计厚度（mm）；
ΔT i—面实测厚度T li与设计厚度T0i之差。

4.2 当为检查路面总厚度时，则将各层平均厚度相加即为路面总厚度。

按JTG E60-2008《公路路基路面现场测试规程》附录 B 的方法，计算一个评定路段检查厚度的平均值、标准差、变异系数、，并计算代表厚度。

目录（规范完整目录）1 总则2 术语、符号2.1 术语2.2 符号3 现场取样T 0901-2008取样方法4 几何尺寸T 0911-2008路基路面几何尺寸测试方法”T 0912-2008挖坑及钻芯法测定路面厚度试验方法T 0913-2008短脉冲雷达测定路面厚度试验方法T 0914-2008几何数据测试系统测定路面横坡试验方法5 压实度T 0921-2008挖坑灌砂法测定压实度试验方法T 0922-2008核子密湿度仪测定压实度试验方法T 0923-1995环刀法测定压实度试验方法T 0924-2008钻芯法测定沥青面层压实度试验方法T 0925-2008无核密度仪测定压实度试验方法6 平整度T 0931-2008三米直尺测定平整度试验方法T 0932-2008连续式平整度仪测定平整度试验方法T 0933-2008车载式颠簸累积仪测定平整度试验方法T 0934-2008车载式激光平整度仪测定平整度试验方法7 强度和模量T 0941-2008土基现场CBR值测试方法T 0943-2008承载板测定土基回弹模量试验方法T 0944-1995贝克曼梁测定路基路面回弹模量试验方法T 0945-2008动力锥贯仪测定路基路面回弹模量试验方法8 承载能力T 0951-2008贝克曼梁测定路基路面回弹弯沉试验方法T 0952-2008自动弯沉仪测定路面弯沉试验方法T 0953-2008落锤式弯沉仪测定弯沉试验方法9 水泥混凝土强度T 0954-1995回弹仪测定水泥混凝土强度试验方法T 0955-1995超声回弹法测定路面水泥混凝土抗弯强度试验方法T 0956-1995射钉法快速测定水泥混凝土强度试验方法10 抗滑性能T 0961-1995手工铺砂法测定路面构造深度试验方法T 0962-1995电动铺砂仪测定路面构造深度试验方法T 0966-2008车载式激光构造深度仪测定路面构造深度试验方法T 0964-2008摆式仪测定路面摩擦系数试验方法T 0965-2008单轮式横向力系数测试系统测定路面摩擦系数试验方法T 0967-2008双轮式横向力系数测试系统测定路面摩擦系数试验方法T 0968-2008动态旋转式摩擦系数测试仪测定路面摩擦系数试验方法11 渗水T 0971-2008沥青路面渗水系数测试方法12 错台T 0972-1995路面错台测试方法13 车辙T 0973-2008沥青路面车辙测试方法14 施工控制T 0981-2008热拌沥青混合料施工温度测试方法T 0982-1995沥青喷洒法施工沥青用量测试方法T 0983-2008沥青混合料质量总量检验方法T 0984-2008半刚性基层透层油渗透深度测试方法附录A公路路基路面现场测试随机选点方法附录8检测路段数据整理方法1 总则 (2)2 术语 (2)3 现场取样 (3)T 0901—2008 取样方法 (3)4 几何尺寸 (5)T 0911—2008 路基路面几何尺寸测试方法 (5)T 0912—2008 挖坑及钻芯法测定路面厚度试验方法 (8)T 0913—2008短脉冲雷达测定路面厚度试验方法 (11)5 压实度 (14)T 0921—2008 挖坑灌砂法测定压实度试验方法 (14)T 0923—1995 环刀法测定压实度试验方法 (19)T 0924—2008 钻芯法测定沥青面层压实度试验方法 (21)6 平整度 (23)T 0931—2008三米直尺测定平整度试验方法 (23)T 0934—2008车载式激光平整度仪测定平整度试验方法.. 257 强度和模量 (28)T 0941—2008土基现场CBR值测试方法 (28)8 承载能力 (31)T 0951—2008 贝克曼梁测定路基路面回弹弯沉试验方法.. 31 T 0953—2008 落锤式弯沉仪测定路面弯沉试验方法 (35)9 水泥混凝土强度 (38)T 0954—1995 回弹仪测定水泥混凝土强度试验方法 (38)10 抗滑性能 (44)T 0961—1995手工铺沙法测定路面构造深度试验方法 (44)T 0964—2008摆式仪测定路面摩擦系数试验方法 (46)T0966—2008车载式激光构造深度仪测定路面构造深度试验方法 (48)11 渗水 (50)T 0971—2008 沥青路面渗水系数测定方法 (50)12 错台 (53)13 车辙 (53)T 0973—2008沥青路面车辙测试方法 (53)14 施工控制 (56)1 总则2 术语2.1.1路基宽度为行车道与路肩宽度之和，以m计。

2023年市政路基路面现场检测试验考试（四）单位姓名成绩1.对于粘土路基压实度，最大干密度确实定措施是()。

（未作答）对旳答案：A（A）击实试验法；（B）振动试验法；（C）马歇尔试验法；（D）理论计算法。

2.采用挖坑或钻芯法测定路面厚度时，厚度测量成果精确至()。

（未作答）对旳答案：A（A）1mm；（B）5mm；（C）10mm；（D）20mm。

3.采用手工铺砂法测定水泥路面构造深度时，测得摊平砂旳平均直径为150mm，则该路面构造深度为()。

（未作答）对旳答案：B（A）1.4mm；（B）1.41mm；（C）1.5mm；（D）1.51mm。

4.3m直尺测定平整度时，其技术指标是()。

（未作答）对旳答案：A（A）最大间隙；（B）原则偏差；（D）国际平整度指标。

5.测定路基路面各部分旳宽度和总宽度时，测定宽度成果读数以()表达。

（未作答）对旳答案：C（A）mm；（B）cm；（C）m；（D）km。

6.根据CJJ 1-2023原则，测定热拌沥青混合料面层压实度时采用旳沥青混合料试验室原则密度，应由（未作答）得到。

对旳答案：A（A）马歇尔试验；（B）击实试验；（C）无侧限抗压强度试验；（D）钻芯取样试验。

7.根据CJJ 1-2023原则，热拌沥青混合料品质应符合马歇尔试验配合比技术规定，检查措施是现场取样试验，检查数量是（未作答）。

对旳答案：A（A）每日、每品种检查1次；（B）每1000平方米、每品种检查1次；（C）每1000平方米检查1次；（D）每1000平方米检查2次。

8.根据GBJ 97-87原则，水泥混凝土路面面层浇注完毕混凝土板，应检查实际强度，可现场钻取圆柱试件，进行圆柱（未作答）试验，以该强度推算小梁抗折强度。

对旳答案：C（B）抗弯强度；（C）劈裂强度；（D）抗折强度。

9.测定路基路面纵断面高程时，测定点旳高程读数以（未作答）表达。

对旳答案：C（A）mm；（B）cm；（C）m；（D）km。

10.平整度测试仪分断面类和反应类两种，3m直尺和颠簸累积仪属于（未作答）测试仪。

T 0912-2008挖坑及钻芯法检测路面厚度作业指导书1 目的与适用范围本方法适用于路面各层施工完成后的厚度检验及工程交工验收检查使用。

2 仪具与材料本方法根据需要选用下列仪具与材料：（1）挖坑用镐、铲、凿子、小铲、毛刷。

（2）取样用路面取芯钻机及钻头、冷却水。

钻头的标准直径为φ100mm，如芯样仅供测量厚度，不作其他试验时，对沥青面层与水泥混凝土板也可用直径φ50mm的钻头，对基层材料有可能损坏试件时，也可用直径φ150mm的钻头，但钻孔深度均必须达到层厚。

（3）量尺：钢板尺、钢卷尺、卡尺。

（4）补坑材料：与检查层位的材料相同。

（5）补坑用具：夯、热夯、水等。

（6）其它：搪瓷盘、棉纱等。

3 方法与步骤3.1 基层或砂石路面的厚度可用挖坑法测定，沥青面层及水泥混凝土路面板的厚度应用钻孔法测定。

3.2 挖坑法厚度测试步骤：（1）根据现行规范的要求，按《公路路基路面现场测试随机选点方法（T0991-95）》的方法，随机取样决定挖坑检查的位置。

如为旧路，该点有坑洞等显著缺陷或接缝时，可在其旁边检测。

（2）选一块约40cm 40cm的平坦表面作为试验地点，用毛刷将其清扫干净。

（3）根据材料坚硬程度，选择镐、铲、凿子等适当的工具，开挖这一层材料，直至层位底面。

在便于开挖的前提下，开挖面积应尽量缩小，坑洞大体呈圆形，边开挖边将材料铲出，置搪瓷盘中。

（4）用毛刷将坑底清扫，确认为下一层的顶面。

（5）将钢板尺平放横跨于坑的两边，用另一把钢尺或卡尺等量具在坑的中部位置垂直伸至坑底，测量坑底至钢板尺底距离，即为检查层的厚度，以mm计，准确至1mm。

3.3 钻孔取芯样法厚度测试步骤：（1）根据现行规范的要求，按《公路路基路面现场测试随机选点方法（T0991-95）》的方法，随机取样决定挖坑检查的位置。

如为旧路，该点有坑洞等显著缺陷或接缝时，可在其旁边检测。

（2）按《路面取样方法（T0901－95）》的方法用路面取芯钻机钻孔，芯样的直径应符合上述要求。

挖坑及钻芯法测定路面厚度试验方法1 目的与适用范围1.1路面厚度是指基层，面层材料压实成型后的厚度及路面总厚度，以mm计。

1.2本方法适用于路面各层施工过程中的厚度检验及工程竣工验收检查使用，基层或砂石路面的厚度可用挖坑法测定，沥青面层及水泥混凝土路面板的厚度宜用钻孔法测定。

1.3如无特殊规定，以1km为一个检测路段，每一个检测路段内抽检的断面数以及整个已知路段抽检的检测路段数根据有关规范规定选用。

2 仪具与材料本方法根据需要选用下列仪具1）挖坑用镐、铲、凿子、锤子、毛刷。

2）取样用路面芯样钻机及钻头，冷却水，钻头直径50mm、100mm或150mm。

3）量尺：钢卷尺、钢板尺、卡尺。

4）补坑材料：与检查层位的材料相同。

5）补坑用具：夯、热夯、水等。

6）其他：搪瓷盘、棉纱等。

3 方法与步骤3.1用挖坑法测定厚度的步骤：1）根据现行规范的要求：按随机取样决定挖坑检查的位置，如为旧路，该点有坑洞等显著缺陷或接缝时，可在其旁边检测。

2）在选择试验地点，选一块约40cm ×40cm 的平坦表面，用毛刷将其清扫干净。

3）根据材料坚硬程度，选择适当的工具，开挖这一层材料，直到层位底面，在便于开挖的前提下，开挖面积应尽量缩小，坑洞大体呈圆形，边开挖边将材料铲出，置搪瓷盘中。

4）用毛刷将坑底清扫，确认为下一层的顶面。

5）将钢板尺平放横跨于坑的两边，用另一把钢尺或卡尺等量具尽量在坑的中部位置垂直伸至坑底，测量坑底至钢板尺的距离，即为检查层的厚度，以cm 计，准确到0.1cm 。

3.2用钻孔取样法测定厚度的步骤： XXXX 作业指导书 文件编号：XXXX-03-3.51第2页 共 4 页主题：挖坑及钻芯法测定路面厚度试验方法 第B 版 第0次修订 颁布日期：2017年8月15日1） 根据现行规范的要求，按随机取样决定钻孔检查的位置，如为旧路，该点有坑洞等显著缺陷或接缝时，可在其旁边检测。

2）用路面取机芯样钻孔机，芯样的直径通常为∮100mm ，如芯样仅供测量厚度，不作其他试验时，对沥青面层与水泥混凝土边可用直径∮50mm 的钻头，对基层材料如有可能损坏试件时，也可用直径∮150mm 的钻头，钻孔深度均必须达到层厚。

T0912－2008 挖坑及钻芯法测定路面厚度试验方法1、目的和适用范围（1）路面厚度是指基层，面层材料压实成型后的厚度及路面总厚度，以mm计。

（2）本方法适用于路面各层施工过程中的厚度检验及工程竣工验收检查使用，基层或砂石路面的厚度可用挖坑法测定，沥青面层及水泥混凝土路面板的厚度宜用钻孔法测定。

（3）如无特殊规定，以1km为一个检测路段，每一个检测路段内抽检的断面数以及整个已知路段抽检的检测路段数根据有关规范规定选用。

2. 仪具与材料（1）挖坑用镐、铲、凿子、锤子、毛刷。

（2）取样用路面芯样钻机及钻头，冷却水，钻头直径50mm、100mm或150mm。

（3）量尺：钢卷尺、钢板尺、卡尺。

（4）补坑材料：与检查层位的材料相同。

（5）补坑用具：夯、热夯、水等。

（6）其他：搪瓷盘、棉纱等。

3.方法与步骤3.1用挖坑法测定厚度的步骤：1）根据现行规范的要求：按随机取样决定挖坑检查的位置，如为旧路，该点有坑洞等显著缺陷或接缝时，可在其旁边检测。

2）在选择试验地点，选一块约40cm×40cm的平坦表面，用毛刷将其清扫干净。

3）根据材料坚硬程度，选择适当的工具，开挖这一层材料，直到层位底面，在便于开挖的前提下，开挖面积应尽量缩小，坑洞大体呈圆形，边开挖边将材料铲出，置搪瓷盘中。

4）用毛刷将坑底清扫，确认为下一层的顶面。

5）将钢板尺平放横跨于坑的两边，用另一把钢尺或卡尺等量具尽量在坑的中部位置垂直伸至坑底，测量坑底至钢板尺的距离，即为检查层的厚度，以cm计，准确到0.1cm。

3.2用钻孔取样法测定厚度的步骤：1）根据现行规范的要求，按随机取样决定钻孔检查的位置，如为旧路，该点有坑洞等显著缺陷或接缝时，可在其旁边检测。

2）用路面取机芯样钻孔机，芯样的直径通常为φ100mm，如芯样仅供测量厚度，不作其他试验时，对沥青面层与水泥混凝土边可用直径φ50mm的钻头，对基层材料如有可能损坏试件时，也可用直径φ150mm的钻头，钻孔深度均必须达到层厚。
