T0924-2008钻芯法测定沥青面层压实度试验方法

1 目的与适用范围2 仪具与所需材料 略3 方法与步骤3.1钻取芯样钻孔取样应在路面完全冷却后进行，普通沥青路面通常在第二天取样；改性沥青及SMA路面宜在第三天以后取样。

3.2测定试件密度1>将钻取的试件在水中用毛刷轻轻刷净黏附的粉尘。

如试件边角有浮松颗粒,应仔细清除。

2>将试件晾干或用电风扇吹干不小于24小时，直至恒重。

3>按现行JTJ052-2000的沥青混合料试件密度试验方法测定试件密度。

通常情况下采用表干法测定试件的毛体积相对密度；对吸水率大于2%的试件，宜采用蜡封法测定毛体积相对密度；对吸水率小于0.5%的试件，允许采用水中重法测定表观相对密度。

4 计算Ρs Ρo K 为沥青层某一测定部位的压实度Ρs 为沥青混合料芯样试件的实际密度Ρo 为沥青混合料的标准密度T0924-2008 钻芯法测定沥青面层压实度试验方法摘自-JTG E60-2008公路路基路面现场测试规程1.1沥青混合料面层的压实度时按施工规范规定的方法测定的混合料试样的毛体积目的与标准密度之比值，以百分率表示。

1.2本方法适用于检验从压实的沥青路面上钻取的沥青混合料芯样试件的密度，以评定沥青面层的施工压实度。

按本规程附录B 的方法，计算一个评定路段检测的压实度的平均值、标准差、变异系数，并计算代表压实度。

3.3根据《公路沥青路面施工技术规范》（JTG F40-2004)附录E 的规定确定计算压实度的标准密度。

K=X 100公式按本规程T0901取样方法钻取路面芯样，芯样直径不宜小于Ø100mm 。

当一次钻孔取得的芯样包含有不同层位的沥青混合料时，应根据结构组合情况用切割机将芯样沿各层结合面锯开分层进行测定。

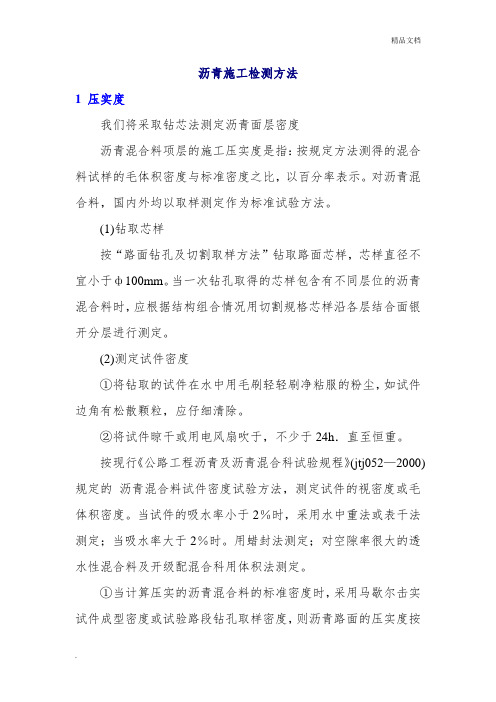

沥青施工检测方法1 压实度我们将采取钻芯法测定沥青面层密度沥青混合料项层的施工压实度是指：按规定方法测得的混合料试样的毛体积密度与标准密度之比，以百分率表示。

对沥青混合料，国内外均以取样测定作为标准试验方法。

(1)钻取芯样按“路面钻孔及切割取样方法”钻取路面芯样，芯样直径不宜小于ф100mm。

当一次钻孔取得的芯样包含有不同层位的沥青混合料时，应根据结构组合情况用切割规格芯样沿各层结合面银开分层进行测定。

(2)测定试件密度①将钻取的试件在水中用毛刷轻轻刷净粘服的粉尘，如试件边角有松散颗粒，应仔细清除。

②将试件晾干或用电风扇吹于，不少于24h．直至恒重。

按现行《公路工程沥青及沥青混合科试验规程》(jtj052—2000)规定的沥青混合料试件密度试验方法，测定试件的视密度或毛体积密度。

当试件的吸水率小于2％时，采用水中重法或表干法测定；当吸水率大于2％时。

用蜡封法测定；对空隙率很大的透水性混合料及开级配混合科用体积法测定。

①当计算压实的沥青混合料的标准密度时，采用马歇尔击实试件成型密度或试验路段钻孔取样密度，则沥青路面的压实度按式(10—9)计算：K＝Ρs/Po*100％(10－9)式巾：K———沥青面层的压实度，％；Ps—沥青混合料芯样试件的视密度或毛体积密度，g／cm3；Po——沥青混合料的标准密度，g／cm3。

②由沥青混合料实测最大密度计算压实度时，应按式(10－10)进行空隙率折算，作为标准密度，再按式(10－9)计算压实度：Po＝Pt*(（100－VV）/100)；式小；Pt—沥青混合料的实测最大密度，g／cm3。

Po——沥青混合料的标照密度，g／cm3；VV——试件的空隙率．％。

压实度的大小取决于实测的压实密度，同样也与标准密度的大小有关。

但目前对标准密度的规定并不统一；有些工程在压实度达不到时便重新进行马歇尔试验，调整标准密度使压实度达到要求，这样实际上是弄虚作假。

为防止这种情况，新的检测方法规定了三种标准密度，一种是马歇尔击实试件密度；一种是试验路段钻孔取样密度；第三种是由实测最大密度按空隙率折算的标准密度。

沥青路面压实度实验方法《沥青路面压实度实验方法：超接地气的秘籍分享》嘿，宝子们！今天我要跟你们唠唠沥青路面压实度实验方法，就像分享我压箱底的小秘密一样。

这事儿听起来可能有点专业，但我保证，我会说得超级有趣，让你轻松就能掌握。

首先呢，咱们得先准备好实验要用的家伙事儿。

这就好比厨师做菜得先把厨具和食材准备好一样。

咱需要的有取芯机，这可是咱获取沥青路面样本的“神器”。

想象一下，取芯机就像一个超级大力士，一下子就能从路面挖出个圆柱形的芯样来。

还有天平，这就是用来称芯样重量的，就像咱称菜的秤一样，得精确着呢。

另外，温度计也不能少，路面的温度对实验结果可是有影响的，这温度计就像路面的“体温计”，随时监测着路面的热度。

接下来就是正式取芯啦。

把取芯机搬到咱要检测的沥青路面上。

这个时候啊，我就想起我第一次做这个的时候，紧张得像个刚学走路的小企鹅，生怕操作不好。

把取芯机放稳喽，然后启动它。

取芯机嗡嗡作响，就像一只小蜜蜂在努力工作，一会儿功夫，一个漂亮的芯样就取出来了。

这里要注意哈，取芯的时候要尽量保证芯样的完整性，要是芯样破破烂烂的，那就像一个残缺不全的拼图，可没法准确做实验了。

取到芯样之后，可别直接就拿去称重量。

咱得先把芯样表面的浮尘、松散颗粒啥的都清理干净。

这就好比你洗脸得把脸上的脏东西洗干净一样。

可以用小刷子轻轻刷一刷，让芯样的表面干干净净的。

这一步可不能马虎，要是带着那些杂质去称重量，就好比你称体重的时候还背着个大书包，那称出来的结果肯定不对呀。

然后呢，就是称芯样的重量啦。

把清理好的芯样放在天平上，仔细地读出重量数值，这个数值就像宝藏的密码一样重要，要精确到小数点后几位呢。

这时候，你可得像个严谨的科学家一样，眼睛瞪得大大的，不能看错数值。

再就是测量芯样的体积啦。

这一步有点小复杂，不过别怕，我给你讲得明明白白的。

咱们可以用排水法来测量体积。

找个容器，里面装满水，然后把芯样慢慢放进去，水就会溢出来。

收集溢出来的水，测量水的体积，这个水的体积就是芯样的体积啦。

钻芯测试路面压实度方法1 适用范围本方法适用于测试从压实的沥青路面上钻取浙青混合料芯样的密度，并计算施工压实度，以评价结构层的压实质量。

2 编制依据《公路路基路面现场测试规程》JTG 3450-20193 仪具与材料技术要求3.1 路面取芯钻机。

3.2 天平：感量不大于0.1g。

3.3 水槽：温度控制在±0.5℃以内。

3.4 吊篮。

3.5 石蜡。

3.6 其他：卡尺、毛刷、小勺、取样袋（容器）、电风扇。

4 方法与步骤4.1 钻取芯样4.1.1 按本规程T0903规定的方法钻取路面芯样，芯样直径不宜小于中φ100mm。

当一次钻孔取得的芯样包含不同层位的沥青混合料时，应根据结构组合情况用切割机将芯样沿各层结合面锯开分层进行测试。

4.1.2 钻孔取样应在路面完全冷却后进行，沥青路面通常在第二天取样，对改性沥青及SMA路面宜在第三天以后取样。

4.2 测定试件密度4.2.1 将钻取的试件在水中用毛刷轻轻刷净黏附的粉尘。

如试件边角有浮松颗粒，应仔细清除。

4.2.2 将试件晾干或用电风扇吹干不少于24h，直至恒重。

4.2.3 按《公路工程沥青及沥青混合料试验规程》(JTG E20-2011)的沥青混合料试件密度试验方法测试试件密度ρ。

通常情况下采用表干法测试试件的毛体积s相对密度；对吸水率大于2%的试件，宜采用蜡封法测试试件的毛体积相对密度；对吸水率小于0.5%特别致密的沥青混合料，在施工质量检验时，允许采用水中重法测试表观相对密度。

4.3 根据《公路沥青路面施工技术规范》（JTG F40-2004）的规定，确定标准密度。

5 计算5.1 当计算压实度的标准密度采用试验室实测的马歇尔击实试验密度或试验路段钻孔取样密度时，沥青面层的压实度按式（T 0924-1）计算。

100/O S ⨯=ρρk （T 0924-1）式中：ρS —沥青混合料芯样试件的实际密度（g/cm 3）；ρO —沥青混合料的标准密度（g/cm 3）。

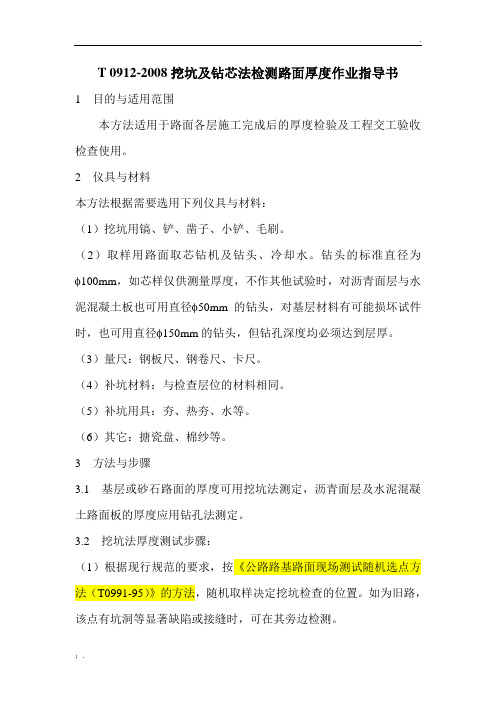

T 0912-2008挖坑及钻芯法检测路面厚度作业指导书1 目的与适用范围本方法适用于路面各层施工完成后的厚度检验及工程交工验收检查使用。

2 仪具与材料本方法根据需要选用下列仪具与材料：（1）挖坑用镐、铲、凿子、小铲、毛刷。

（2）取样用路面取芯钻机及钻头、冷却水。

钻头的标准直径为φ100mm，如芯样仅供测量厚度，不作其他试验时，对沥青面层与水泥混凝土板也可用直径φ50mm的钻头，对基层材料有可能损坏试件时，也可用直径φ150mm的钻头，但钻孔深度均必须达到层厚。

（3）量尺：钢板尺、钢卷尺、卡尺。

（4）补坑材料：与检查层位的材料相同。

（5）补坑用具：夯、热夯、水等。

（6）其它：搪瓷盘、棉纱等。

3 方法与步骤3.1 基层或砂石路面的厚度可用挖坑法测定，沥青面层及水泥混凝土路面板的厚度应用钻孔法测定。

3.2 挖坑法厚度测试步骤：（1）根据现行规范的要求，按《公路路基路面现场测试随机选点方法（T0991-95）》的方法，随机取样决定挖坑检查的位置。

如为旧路，该点有坑洞等显著缺陷或接缝时，可在其旁边检测。

（2）选一块约40cm 40cm的平坦表面作为试验地点，用毛刷将其清扫干净。

（3）根据材料坚硬程度，选择镐、铲、凿子等适当的工具，开挖这一层材料，直至层位底面。

在便于开挖的前提下，开挖面积应尽量缩小，坑洞大体呈圆形，边开挖边将材料铲出，置搪瓷盘中。

（4）用毛刷将坑底清扫，确认为下一层的顶面。

（5）将钢板尺平放横跨于坑的两边，用另一把钢尺或卡尺等量具在坑的中部位置垂直伸至坑底，测量坑底至钢板尺底距离，即为检查层的厚度，以mm计，准确至1mm。

3.3 钻孔取芯样法厚度测试步骤：（1）根据现行规范的要求，按《公路路基路面现场测试随机选点方法（T0991-95）》的方法，随机取样决定挖坑检查的位置。

如为旧路，该点有坑洞等显著缺陷或接缝时，可在其旁边检测。

（2）按《路面取样方法（T0901－95）》的方法用路面取芯钻机钻孔，芯样的直径应符合上述要求。

路基路面检测试验方法（灌砂法、环刀法、沥青路面取芯法）一、挖坑灌砂法测定压实度试验方法1 目的和适用范围1.1本试验法适用于现场测定路基，基层或底基层及砂石路面的各种材料压实层的密度和压实度检测，但不适用于填石路堤等有大孔洞或大孔隙材料的压实度检测。

1.2用挖坑灌砂法测定密度和压实度时，应符合下列规定：1）当集料的最大粒径小于13.2mm，测定层的厚度不150mm时，宜采用φ100mm的小型灌砂洞测试。

2）当集料的最大粒径大于或等于13.2mm，但不大于31.5mm，测定层的厚度不超过200mm时，应用φ150mm的大型灌砂筒测试。

2 仪器设备本试验需要下列仪器设备1）灌砂筒：有大小两种，为一金属圆筒(可用镀锌铁皮制作)有大小两种，上部储砂筒小筒容积为2120cm3，大筒容积为4600cm3，筒底中心有一个圆孔。

下部装一倒置的圆锥形漏斗，漏斗上端开口，直径与储砂筒的圆孔相同，漏斗焊接在一块铁板上，铁板中心有一圆孔与漏头上开口相接。

自储砂筒筒底与漏斗顶端铁板之间设有开关。

开关为一薄铁板，一端与筒底及漏斗铁板铰接在一起，另一端伸出筒身外，开关铁板上也有一个相同直径的圆孔。

2)金属标准罐：用薄铁板作金属罐，用于小罐砂筒的内径为100mm，高150mm，用于大灌砂筒的直径为150mm，高200mm，上端周围均有一罐缘。

3)基板：用薄铁板制作的金属方盘，盘中心有一圆孔。

4)玻璃板：边长约500mm~600mm的方形板5)试样盘：小筒挖出的试样可用饭盒存放、大筒挖出的试样可用300mm×500mm×40mm的搪瓷盘存放6)天平或台称：称量10-15kg，数量不大于1g，用于含水量测定的天平精度，对细粒土、中粒土、粗粒土宜分别为0.01g、0.1g、1.0g。

7)含水量测定器具：如铝盒、烘箱等。

8)量砂：粒径0.30-0.60mm清洁干燥的均匀砂，约20-40kg，使用前须洗净烘干，并放置足够的时间，使其与空气的湿度达到平衡。

一、道路、地基承载力厚度检测方法(JTG E60-2008)：1、T0912-2008 挖坑及钻芯法判定依据JTG F80/1-2004压实度检测方法(JTG E60-2008)：1、T0921-2008挖坑灌沙法2、T0923-1995 环刀法3、T0924-2008 钻芯法（沥青面层）判定依据JTG F80/1-2004平整度检测方法(JTG E60-2008)：1、T0931-2008 三米直尺测定法2、T0932-2008 连续式平整度仪测定法判定依据JTG F80/1-2004弯沉检测方法(JTG E60-2008)：1、T0951-2008 贝克曼梁测定法判定依据JTG F80/1-2004构造深度检测方法(JTG E60-2008)：1、T0961-1995 手工铺砂法判定依据JTG F80/1-2004摩擦系数检测方法(JTG E60-2008)：1、T0964-2008 摆式仪测定法判定依据JTG F80/1-2004渗水系数检测方法(JTG E60-2008)：1、T0971-2008 沥青路面渗水系数测定法判定依据JTG F80/1-2004几何尺寸检测方法(JTG E60-2008)：1、T0911-2008 路基路面各部分的宽度及总宽度测定2、T0911-2008纵断面高程测定3、T0911-2008路面横坡测定4、T0911-2008中线偏位测定判定依据JTG F80/1-2004土基回弹模量检测方法(JTG E60-2008)：1、T0944-1995 贝克曼梁测定法2、T0943-2008 承载板测定法判定依据设计文件地基承载力检测方法（TB10018-2003）1、J261-2003 轻型触探仪测定法判定依据设计文件二、桥梁桩基完整性检测方法（JTG/T F80-01-2004）依据所测波形特性，结合桩的砼设计强度等级要求，桩身分四类：一类桩：桩身完整基本完整二类桩：桩身存在一般性缺陷三类桩：桩身存在明显缺陷，应采取其他方法进行进一步检测四类桩：桩身存在严重缺陷或断桩强度检测方法（JGJ/T23-2011）。

目录(规范完整目录)1 总则2 术语、符号2。

1 术语2.2 符号3 现场取样T 0901—2008取样方法4 几何尺寸T 0911-2008路基路面几何尺寸测试方法”T 0912—2008挖坑及钻芯法测定路面厚度试验方法T 0913-2008短脉冲雷达测定路面厚度试验方法T 0914-2008几何数据测试系统测定路面横坡试验方法5 压实度T 0921—2008挖坑灌砂法测定压实度试验方法T 0922—2008核子密湿度仪测定压实度试验方法T 0923—1995环刀法测定压实度试验方法T 0924-2008钻芯法测定沥青面层压实度试验方法T 0925-2008无核密度仪测定压实度试验方法6 平整度T 0931—2008三米直尺测定平整度试验方法T 0932-2008连续式平整度仪测定平整度试验方法T 0933-2008车载式颠簸累积仪测定平整度试验方法T 0934—2008车载式激光平整度仪测定平整度试验方法7 强度和模量T 0941-2008土基现场CBR值测试方法T 0943-2008承载板测定土基回弹模量试验方法T 0944-1995贝克曼梁测定路基路面回弹模量试验方法T 0945—2008动力锥贯仪测定路基路面回弹模量试验方法8 承载能力T 0951—2008贝克曼梁测定路基路面回弹弯沉试验方法T 0952-2008自动弯沉仪测定路面弯沉试验方法T 0953—2008落锤式弯沉仪测定弯沉试验方法9 水泥混凝土强度T 0954-1995回弹仪测定水泥混凝土强度试验方法T 0955—1995超声回弹法测定路面水泥混凝土抗弯强度试验方法T 0956-1995射钉法快速测定水泥混凝土强度试验方法10 抗滑性能T 0961-1995手工铺砂法测定路面构造深度试验方法T 0962—1995电动铺砂仪测定路面构造深度试验方法T 0966-2008车载式激光构造深度仪测定路面构造深度试验方法T 0964-2008摆式仪测定路面摩擦系数试验方法T 0965—2008单轮式横向力系数测试系统测定路面摩擦系数试验方法T 0967-2008双轮式横向力系数测试系统测定路面摩擦系数试验方法T 0968-2008动态旋转式摩擦系数测试仪测定路面摩擦系数试验方法11 渗水T 0971-2008沥青路面渗水系数测试方法12 错台T 0972—1995路面错台测试方法13 车辙T 0973-2008沥青路面车辙测试方法14 施工控制T 0981—2008热拌沥青混合料施工温度测试方法T 0982-1995沥青喷洒法施工沥青用量测试方法T 0983—2008沥青混合料质量总量检验方法T 0984—2008半刚性基层透层油渗透深度测试方法附录A公路路基路面现场测试随机选点方法附录8检测路段数据整理方法1 总则 (2)2 术语 (2)3 现场取样 (3)T 0901—2008 取样方法 (3)4 几何尺寸 (5)T 0911—2008 路基路面几何尺寸测试方法 (5)T 0912—2008 挖坑及钻芯法测定路面厚度试验方法 (8)T 0913—2008短脉冲雷达测定路面厚度试验方法 (11)5 压实度 (14)T 0921—2008 挖坑灌砂法测定压实度试验方法 (14)T 0923-1995 环刀法测定压实度试验方法 (19)T 0924—2008 钻芯法测定沥青面层压实度试验方法 (22)6 平整度 (23)T 0931—2008三米直尺测定平整度试验方法 (23)T 0934-2008车载式激光平整度仪测定平整度试验方法 (25)7 强度和模量 (28)T 0941—2008土基现场CBR值测试方法 (28)8 承载能力 (31)T 0951—2008 贝克曼梁测定路基路面回弹弯沉试验方法.. 31 T 0953—2008 落锤式弯沉仪测定路面弯沉试验方法 (36)9 水泥混凝土强度 (39)T 0954-1995 回弹仪测定水泥混凝土强度试验方法 (39)10 抗滑性能 (45)T 0961—1995手工铺沙法测定路面构造深度试验方法 (45)T 0964-2008摆式仪测定路面摩擦系数试验方法 (47)T0966—2008车载式激光构造深度仪测定路面构造深度试验方法 (49)11 渗水 (51)T 0971—2008 沥青路面渗水系数测定方法 (51)12 错台 (54)13 车辙 (54)T 0973—2008沥青路面车辙测试方法 (54)14 施工控制 (57)1 总则2 术语2。
