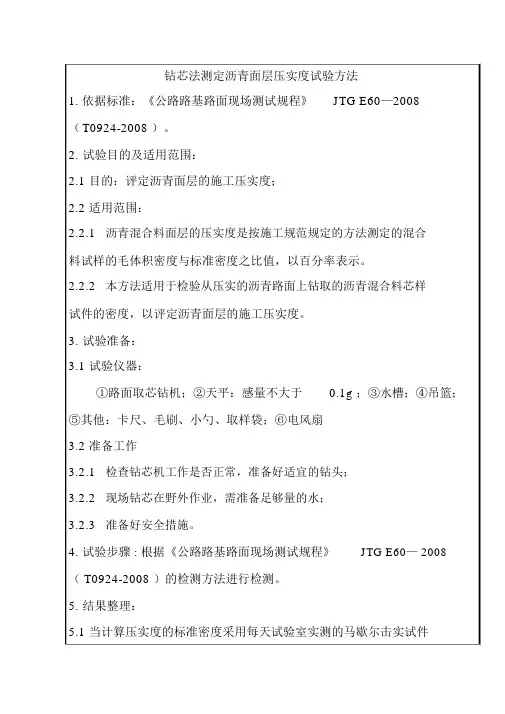

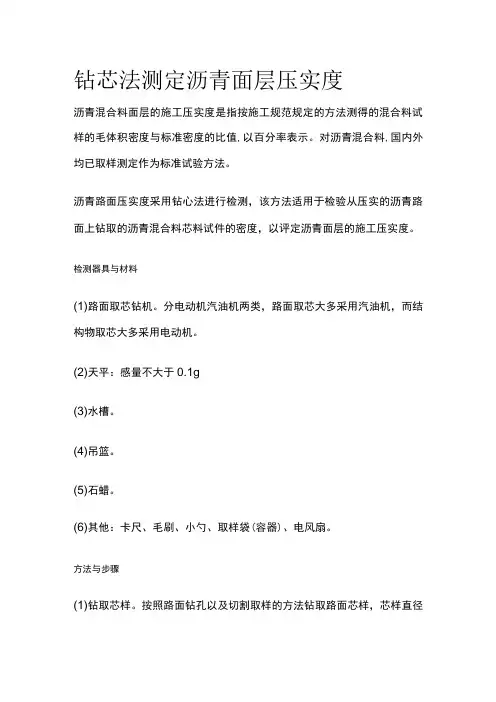

钻芯法测定沥青面层压实度沥青混合料面层的施工压实度是指按施工规范规定的方法测得的混合料试样的毛体积密度与标准密度的比值,以百分率表示。
对沥青混合料,国内外均已取样测定作为标准试验方法。
沥青路面压实度采用钻心法进行检测，该方法适用于检验从压实的沥青路面上钻取的沥青混合料芯料试件的密度，以评定沥青面层的施工压实度。
检测器具与材料(1)路面取芯钻机。
分电动机汽油机两类，路面取芯大多采用汽油机，而结构物取芯大多采用电动机。
(2)天平：感量不大于0.1g(3)水槽。
(4)吊篮。
(5)石蜡。
(6)其他：卡尺、毛刷、小勺、取样袋(容器)、电风扇。
方法与步骤(1)钻取芯样。
按照路面钻孔以及切割取样的方法钻取路面芯样，芯样直径不宜小于①100mm。
当一次钻孔取得的芯样包含有不同层位的沥青混合料时，应根据结构组合情况用切割机将芯样沿各层结合面锯开分层进行测定。
(2)测定试件密度1)将钻取的试件在水中用毛刷轻轻刷净黏附的粉尘。
如果试件边角有松散颗粒，应仔细清除。
2)将试件晾干或用风扇吹干，静置不少于24h,直至恒重。
3放现行的《公路工程沥青及沥青混合料实验规程》(JTGE20-2011)的沥青混合料试件密度试验方法测得试件的湿密度或毛体积密度ps。

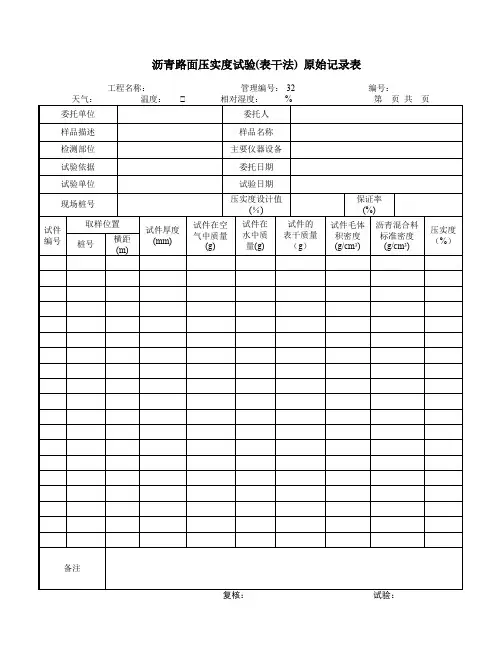

通常情况下采用表干法测定试件的毛体积相对密度；对吸水率大于2%的试件，宜采用蜡封法测定试件的毛体积相对密度；对吸水率小于0∙5%特别致密的沥青混合料，在施工质量检验时，允许采用水中重法测定表观相对密度。
(3)根据现行规范要求，确定计算压实度的标准密度。

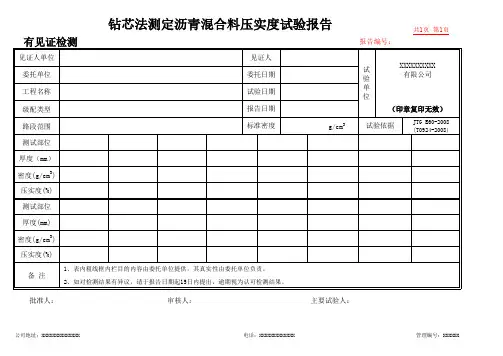

检测结果计算(1)当计算压实度的沥青混合料的标准密度采用马歇尔击实试件成型密度试验或试验路段钻孔取样密度时，沥青面层的压实度按下式计算：K=ps∕p0×100%K——沥青层某一测定部位的压实度ρs——沥青混合料芯样试件的湿密度或毛体积密度（g∕cm3）PO——沥青混合料的标准密度（g∕cm3）（2）计算压实度的标准密度采用最大理论密度时，沥青面层的压实度按下式计算：K=ps∕pt×lOO%ps——沥青混合料芯样试件的实际密度（g/cm3）Pt——沥青混合料的最大理论密度（g∕cm3）注意事项沥青路面的压实度采取重点进行碾压工艺的过程控制，适度钻孔抽检压实度校核的方法。
