29-GSM外部干扰优化

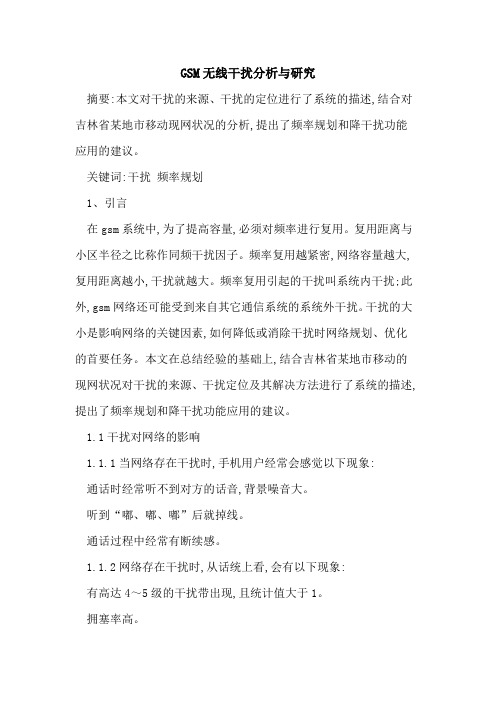

GSM无线干扰分析与研究摘要:本文对干扰的来源、干扰的定位进行了系统的描述,结合对吉林省某地市移动现网状况的分析,提出了频率规划和降干扰功能应用的建议。

关键词:干扰频率规划1、引言在gsm系统中,为了提高容量,必须对频率进行复用。

复用距离与小区半径之比称作同频干扰因子。

频率复用越紧密,网络容量越大,复用距离越小,干扰就越大。

频率复用引起的干扰叫系统内干扰;此外,gsm网络还可能受到来自其它通信系统的系统外干扰。

干扰的大小是影响网络的关键因素,如何降低或消除干扰时网络规划、优化的首要任务。

本文在总结经验的基础上,结合吉林省某地市移动的现网状况对干扰的来源、干扰定位及其解决方法进行了系统的描述,提出了频率规划和降干扰功能应用的建议。

1.1干扰对网络的影响1.1.1当网络存在干扰时,手机用户经常会感觉以下现象:通话时经常听不到对方的话音,背景噪音大。

听到“嘟、嘟、嘟”后就掉线。

通话过程中经常有断续感。

1.1.2网络存在干扰时,从话统上看,会有以下现象:有高达4～5级的干扰带出现,且统计值大于1。

拥塞率高。

掉话率远高于其它小区。

切换成功率低。

1.2干扰源1.2.1干扰源介绍:干扰源/噪声主要分为自然噪声和人为噪声,城市商业区的噪声系数比城市居民区高6db左右,比郊区则高12db。

人为噪声(100mhz 以上)在农村地区可忽略不计。

移动台在行进时,同时遭受火花干扰和多径效应的影响,确定这两种影响所引起的接收机性能的恶化量。

在30-500mhz频率范围内,频率升高时,恶化量减小,对频率在400mhz以上的移动台接收机,性能恶化量基本上与频率无关。

1.2.2对移动通信有主要影响的干扰源基站不仅受到其它通信设备的干扰,而且还受到本系统另一个基站或移动台的干扰,这部分的干扰源主要有:硬件故障、系统内干扰、其它大功率通信设备的干扰:雷达站、模拟基站、其它同频段通信设备、军事干扰设备。

2、某地市现网分析要解决干扰,改善通话质量,首先就要发现干扰,然后采纳采取适当的手段定位干扰,最后是排除或降低干扰。

GSM基站受外部干扰排查方法随着无线电子设备种类增多和应用范围的不断扩大，特别是其它运营商基站因频率漂移，对我公司的基站形成了干扰，造成主叫拨通困难、通话过程中无声、手机无故来电提醒等问题，极大地影响了公司业务正常运营。

对此，必须通过有效途径，及时发现受干扰区域和定位受干扰程度，以最大程度减少频率受干扰带来的影响。

一、授权频段根据最近信息产业部的对无线频率授权情况，广西移动可使用的频率如下：注：E-GSM频段即将退网，因此优化过程中尽量少用。

我公司可使用的频率资源具体如下：移动公司可用频率资源从目前来看，电信CDMA基站的发射频段（下行信号）为870～880MHz，我公司上行信号（手机发射信号）EGSM频段为885～890MHz、普通900M频段为890～909MHz。

如电信CDMA基站发射滤波的器件有问题，则可能会产生885MHz以上频段的泄漏信号，而CDMA基站发射功率比手机发射功率要强得多，泄漏的带外信号就会对我公司手机用户造成严重干扰。

此时，通过路测往往无法发现信号有干扰存在，因为受干扰的是上行信号。

信息产业部下发的关于CDMA和GSM基站隔离度要求如下：信部无[2002]65号关于800MHz频段CDMA二、爱立信和华为基站频率干扰排查流程对于GSM基站频率干扰排查，建议纳入每周日常优化工作中，做到及时发现并尽早解决。

进行外部频率干扰排查时，首先可以通过现网的话务统计或FAS测量来发现受干扰小区；然后再通过小区上行空闲信道干扰监控来确定干扰严重程度，并做出基本的判断，尝试调整频点是否能消除干扰；最后是对现场进行扫频，定位出干扰源位置，或是对基站的主设备及天馈系统进行检查，消除由于硬件故障所造成的干扰现象。

基站频率干扰排查流程具体如下：四、基站频率受干扰排查方法 （一）爱立信基站上行受干扰排查 1、通过话务统计方式发现受干扰小区爱立信基站开启上行空闲信道干扰测量之后，会统计在每个时段内计入不同干扰带（ICM1～5）的数量，通过各个干扰带的统计占比来判断是否存在上行干扰现象。

GSM常见的干扰一、概述GSM常见的干扰在GSM系统中，为提高系统容量，必须对频率进行复用。

频率复用就是指同一频率被相距足够远的几个小区同时使用。

同频复用小区之间的距离就叫复用距离。

复用距离与小区半径之比称作同频干扰因子。

对于一定的频率资源，频率复用越紧密，网络容量越大，复用距离越小，干扰就越大。

上述频率复用引起的干扰是网内干扰（或叫系统内干扰），除此之外，GSM网络还可能受到自身硬件设备所产生的干扰和来自其它系统的网外干扰。

干扰是影响网络质量的关键因素之一，对通话质量、掉话、切换、拥塞均有显著影响。

如何降低或消除干扰是网络规划、优化的重要任务二、网络干扰产生的现象2.1、当网络存在较大干扰时，手机用户经常会感觉到以下现象主被叫失败，主叫听到“嘟、嘟、嘟”后就掉线（不同的手机提示音可能不相同）。

通话过程中经常有断续、杂音、静音，甚至掉话。

2.2、网络存在干扰时，从话统上看，会有以下现象上行干扰将体现在干扰带话统中。

要结合干扰带门限设置和具体使用场景，例如边际网频率计划宽松，频点复用度不高，若话统中出现2级，就有可能存在干扰；而对于市区频率复用度大，若话统中出现4~5级，就要重点考虑是否有干扰存在。

SDCCH、TCH指配失败次数多。

掉话次数多或掉话率高。

切换成功率低。

接收电平/质量性能测量中出现高电平、低质量统计值比例高。

2.3、路测会发现切换失败次数多。

高电平，低质量。

三、GSM干扰源分类我们一般将干扰大致分为三类：硬件设备导致的干扰，网内干扰，网外干扰。

3.1、硬件故障硬件的问题主要可以分为两类：一个是器件的老化导致大功率输出时异常频谱出现；另一个是天馈器件产生互调信号。

3.1.1、故障TRX故障：如果TRX因生产原因或在使用过程中性能下降，可能会导致TRX放大电路自激，产生干扰。

CDU或分路器故障：CDU中的分路器和分路器模块中使用了有源放大器，发生故障时，也容易导致自激。

3.1.2、互调干扰天线老化、跳线接头氧化、或连接故障等导致互调产生，导致小区高干扰。

GSM-R网络干扰类问题分析莫远俊【摘要】介绍GSM-R网络的干扰类型和处理方法,并结合沪杭高铁、宁杭高铁、宁西线、合福高铁干扰类问题排查处理的典型案例,对GSM-R干扰类问题的分析判断、处置措施及处理效果进行论述,总结GSM-R干扰类问题的排查方法和处置措施,对今后GSM-R网络干扰类问题的排查处置具有指导作用.【期刊名称】《上海铁道科技》【年(卷),期】2018(000)004【总页数】3页(P79-79,91,92)【关键词】GSM-R;干扰类型;无线网络优化;CTCS-3;基站【作者】莫远俊【作者单位】中国铁路上海局集团有限公司电务处【正文语种】中文目前，网络干扰已成为影响GSM-R网络质量的主要因素，它对话音质量、掉话、切换、接通等指标均有显著影响。

它不仅影响网络的正常运行，严重影响客户感知，而且是 C3（CTCS-3）降级的主要原因之一，如何处理解决干扰类问题是无线网络优化的首要任务。

1 干扰类型干扰类型可以分为同邻频干扰、互调干扰、阻塞干扰、杂散干扰、多径干扰。

在GSM-R网络中最常见的干扰有同邻频干扰、互调干扰。

本文主要研究了干扰在GSM-R网络中的类型及处置措施。

2 典型案例分析2.1 沪杭高铁GSM-R邻频问题处理车载CTCS-3列控信息的线路要求采用单网交织覆盖组网方式，基站间距一般在3 km左右，目前频率复用方式主要有6频组、7频组、8频组3种，同频基站距离18 km左右。

在某些特殊区段，例如枢纽地区频率复用距离缩短，就需要通过优化避免产生同邻频干扰，主要控制干扰基站或受干扰基站覆盖避免重叠覆盖或参数优化解决。

下面主要讲一种干扰基站非直接作用受干扰基站实例。

沪杭高铁某区段频率配置见表1，HNX-YH02基站BCCH频点1008和YH-HZD01基站TCH频点1007有邻频关系。

表1 沪杭线频率配置列表?从覆盖区域看HNX-YH02和YHHZD01没有覆盖重叠区，无法直接相互干扰，见图1。

GSM移动通信网络上行干扰问题分析及解决措施【摘要】上行干扰作为gsm系统运行中常见的问题，若不进行有效的控制，则会影响到移动通信网络质量和通话质量。

本文结合笔者多年的实践经验，介绍了移动通信网络干扰的种类，在探讨gsm 系统上行干扰问题的基础上，提出了一些有效的处理措施，并进一步分析了相关上行干扰问题案例。

【关键词】gsm系统；上行干扰；处理；案例gsm移动通信网络在我国得到快速的发展，已经发展到相当成熟的阶段，并成为当前应用最为广泛的移动电话标准。

随着科学技术的进一步发展，人们对于通信网络质量和通话质量的要求越来越高，这就需要gsm移动通信网络系统不断进行优化。

但gsm系统在运行过程时常遇到上行干扰的问题，这也是影响无线网络掉话率、基站覆盖范围和通话质量的重要因素，若技术人员不及时解决上行干扰的问题，不仅会影响到通信网络的正常运作，引起用户对网络质量的不满，并且也会增加gsm移动通信网络的优化工作的难度。

因此，gsm系统上行干扰问题就成为了通信人员亟待解决的问题。

本文通过探讨gsm系统上行干扰问题产生的原因，提出了一些有效的处理措施，以确保gsm系统优化工作的顺利进行。

1.移动通信网络干扰的种类根据移动通信信号的特点，可将其所受的干扰按照下面几种方法进行划分：（1）根据频段划分为上行干扰和下行干扰上行干扰是指在移动网络上行频段上外界干扰源对基站产生的干扰。

（2）根据干扰来源划分内部干扰和外部干扰移动通信蜂窝系统一般采用频率复用技术以提高频谱效率。

这虽然增加系统的容量，但同时也增加了系统的干扰。

2.gsm系统上行干扰问题的分析根据在实际网络优化工作中长期对上行干扰问题的分析，基本上可将其产生原因分为以下几类：（1）无线系统自身问题无线系统自身问题一般集中在天线器件、基站接收通路的问题上，由于基站子系统问题造成的上行干扰高存在以下规律：interferenceband统计值随话务量变化，话务量高时，interferenceband也随之增高，到深夜话务量降低后，interferenceband统计恢复正常。

六、综合分析题：共47分(一)GSM规划优化：47分1.某地网络优化中，发现广电基站掉话次数较多，掉话率偏高，该基站与周围基站覆盖连续。

得到的出切换话务统计如下：三个小区入切换话务统计数据与出小区相似。

检查该基站的配置数据正常。

请根据上述话务统计数据，结合相关BSS知识，分析判断该基站掉话的原因和可能的故障点。

（10）参考答案：从上面的切换统计可以分析出，广电的3个小区内部切换成功率比较高，但3个小区与其他小区的切换成功率比较低，出入小区的切换普遍偏低，切换问题主要集中在广电基站3个小区。

（4）掉话次数比较多，切换成功率偏低，可以判断可能的切换掉话比较多。

（2）三个小区同时出现这种现象，可以判断，故障发生在基站控制切换的共性器件或参数上。

（2）而时钟故障常常会造成切换问题，因此，进一步判断可能是时钟故障造成的。

建议检查更换基站的时钟板。

（2）2.某市用户反映XX大厦高层移动手机通话质量差，存在单通、掉话。

该市地形有较大起伏，无线环境复杂，基站密度大，大厦地处城市繁华区域，安装了室内分布系统。

如果你作为网优工程师去现场解决此问题，如何排查和优化？（10 分）参考答案：排查方法：（5分）1.硬件故障排查：各种告警分析、基站和室内分布系统故障排查；话务统计分析：无线侧切换、掉话、干扰统计；2、频率规划分析：检查该基站及其局部地区的频率规划与基站布局；3、无线参数分析：分析900M/1800MBSC数据库参数；4、CQT拨测分析：对大厦各主要楼层及周围区域拨测分析优化方法：（5分）1.邻区关系优化：高层建筑靠窗户处周围小区信号电平高，波动大，易受到干扰。

容易切换或选择/重选到服务较差的上述小区，造成单通、掉话。

优化措施：减少外部邻区，并适当配置外部到内部的单向邻区；高层室内分布系统中，如果高低层采用不同小区覆盖，容易实现上述目的。

2、频率优化；3无线参数优化；4、室内分布系统易干扰区域的覆盖加强。

3.某地移动反映部分基站有覆盖下降的现象，导致用户投诉。

移动通信网络干扰原因及解决措施郑振坤广东中南元建网络工程有限公司广东广州510000摘要：随着新兴移动网络运营商的加盟，新技术不断得到应用，射频资源日趋紧张，各种潜在干扰源正以惊人的速度不断产生。

本文针对移动通信网络干扰的原因及排除网络干扰的方法进行了阐述。

关键词：移动通信；干扰影响；解决措施近年来，移动通信技术得到了迅猛的发展，发展前景十分广阔。

但干扰问题一直是移动通信网络优化中较为重要的问题，现今己有的移动通信体制占用的射频资源全部在2.5G以下,，而这种频带的特点，主要就是干扰和被干扰之间的关系问题。

因此，移动通信网络普遍存在射频千扰的问题，也是影响无线网络质量的关键性因素。

1移动通信网络干扰的原因及危害产生干扰的原因很多，有本系统的干扰(如同频、邻频等)和其他系统交调造成的干扰，通常本系统的干扰较为常见。

另外，前几年，各网络运营商已经建设了大量的各种制式的室内分布系统，如何最大限度地利用现有室内分布天馈线资源是必要的。

但由于频率上的差异，多系统共用室内分布系统不可避免地带来了功率损耗不一致的问题，这就成为多系统共用室内分布系统最容易产生网络干扰的根源。

移动通信网络干扰的问题会使移动通信的误码率增加、通话质量降低甚至发生掉话，降低了移动通信系统接通率。

上行的干扰会使BTS的最低不解码电平降低(正常值为-100dBm 以上)，减小了其有效覆盖范围，容易造成切换失败。

一般规定误码率在3％左右，当误码率达到8％～10％时语音质量就比较差，如果误码率超出10％，则语音质量极差，用户无法听清。

干扰的存在，将导致BTS和MS信息传递时误码率高，严重时会造成射频丢失，SDCCH 信道建立失败。

干扰问题严重影响了通信业务质量，同时也是呼吸效应的根源，直接影响系统覆盖和容量；对视频与宽带和多媒体数据通信也将面临更大的影响。

移动通信网络干扰主要来自网内干扰和网外干扰。

2网络干扰的快速检测和定位2.1 采用BSCSTS话务统计方法通过BSCSTS话务统计可以及时发现网络存在的干扰问题。
