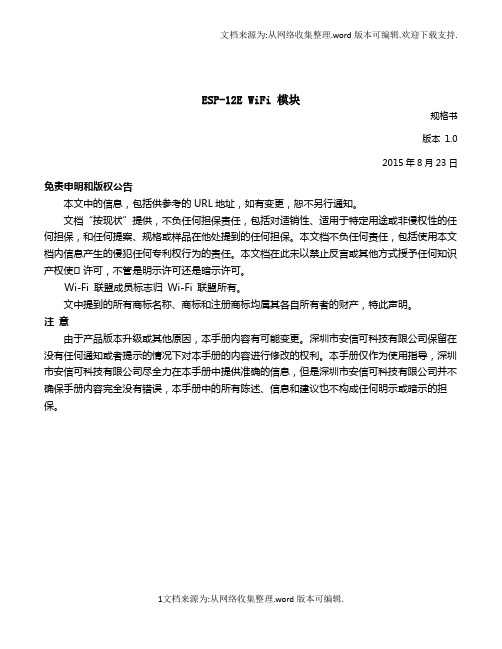

ESP-12E WiFi 模块规格书版本1.02015年8月23日免责申明和版权公告本文中的信息，包括供参考的URL地址，如有变更，恕不另行通知。
文档“按现状”提供，不负任何担保责任，包括对适销性、适用于特定用途或非侵权性的任何担保，和任何提案、规格或样品在他处提到的任何担保。
本文档不负任何责任，包括使用本文档内信息产生的侵犯任何专利权行为的责任。
本文档在此未以禁止反言或其他方式授予任何知识产权使⽤许可，不管是明示许可还是暗示许可。
Wi-Fi 联盟成员标志归Wi-Fi 联盟所有。
文中提到的所有商标名称、商标和注册商标均属其各自所有者的财产，特此声明。
注意由于产品版本升级或其他原因，本手册内容有可能变更。
深圳市安信可科技有限公司保留在没有任何通知或者提示的情况下对本手册的内容进行修改的权利。
本手册仅作为使用指导，深圳市安信可科技有限公司尽全力在本手册中提供准确的信息，但是深圳市安信可科技有限公司并不确保手册内容完全没有错误，本手册中的所有陈述、信息和建议也不构成任何明示或暗示的担保。
目录1. 产品概述 (2)1.1. 特点 (2)1.2. 主要参数 (3)2. 接口定义 (4)3. 外型与尺寸 (6)4. 功能描述 (6)4.1. MCU (6)4.2. 存储描述 (7)4.3. 晶振 (7)4.4. 接口说明 (7)4.5. 最大额定值 (9)4.6. 建议工作环境 (9)4.7. 数字端口特征 (9)5. RF 参数 (10)6. 功耗 (10)7. 倾斜升温 (12)8. 原理图 (12)9. 产品试用 (13)1.产品概述ESP-12E WiFi 模块是由安信可科技开发的，该模块核心处理器ESP8266 在较小尺寸封装中集成了业界领先的Tensilica L106 超低功耗32 位微型MCU，带有16 位精简模式，主频支持80 MHz 和160 MHz，支持RTOS，集成Wi-Fi MAC/ BB/RF/PA/LNA，板载天线。
ESP8266 WiFi模块用户手册目录术语和缩写错误!未定义书签。
1. 产品简介 ......................................................... 错误!未定义书签。
. 概述 ......................................................... 错误!未定义书签。
产品特性 ................................................. 错误!未定义书签。
模块封装 ................................................. 错误!未定义书签。
模块基本参数 ............................................. 错误!未定义书签。
. 硬件介绍 ..................................................... 错误!未定义书签。
. 功耗 ......................................................... 错误!未定义书签。
. 射频指标 ..................................................... 错误!未定义书签。
. 尺寸 ......................................................... 错误!未定义书签。
. WiFi 天线 .................................................... 错误!未定义书签。
. 推荐炉温曲线 ................................................. 错误!未定义书签。
2. 功能描述 ......................................................... 错误!未定义书签。
esp32:spec:esp32s ESP32S 数据手册本文档为用户提供 ESP32S 模组的技术规格。
免责申明和版权公告本文中的信息，包括供参考的URL地址，如有变更，恕不另行通知。
文档“按现状”提供，不负任何担保责任，包括对适销性、适用于特定用途或非侵权性的任何担保，和任何提案、规格或样品在他处提到的任何担保。
本文档不负任何责任，包括使用本文档内信息产生的侵犯任何专利权行为的责任。
本文档在此未以禁止反言或其他方式授予任何知识产权使用许可，不管是明示许可还是暗示许可。
Wi-Fi 联盟成员标志归 Wi-Fi 联盟所有。
蓝牙标志是Bluetooth SIG的注册商标。
文中提到的所有商标名称、商标和注册商标均属其各自所有者的财产，特此声明。
注意由于产品版本升级或其他原因，本手册内容有可能变更。
深圳市安信可科技有限公司保留在没有任何通知或者提示的情况下对本手册的内容进行修改的权利。
本手册仅作为使用指导，深圳市安信可科技有限公司尽全力在本手册中提供准确的信息，但是深圳市安信可科技有限公司并不确保手册内容完全没有错误，本手册中的所有陈述、信息和建议也不构成任何明示或暗示的担保。
1. 概述ESP32S 是一款通用型WiFi-BT-BLE MCU模组，功能强大，用途广泛，可以用于低功耗传感器网络和要求极高的任务，例如语音编码、音频流和MP3解码等。
此款模组的核心是ESP32芯片，具有可扩展、自适应的特点。
两个CPU核可以被单独控制或上电。
时钟频率的调节范围为80 MHz到240 MHz。
用户可以切断CPU的电源，利用低功耗协处理器来不断地监测外设的状态变化或某些模拟量是否超出阈值。
ESP32还集成了丰富的外设，包括电容式触摸传感器、霍尔传感器、低噪声传感放大器，SD卡接口、以太网接口、高速SDIO／SPI、UART、I2S 和I2C 等。
ESP-WROOM-32集成了传统蓝牙、低功耗蓝牙和Wi-Fi，具有广泛的用途：Wi-Fi支持极大范围的通信连接，也支持通过路由器直接连接互联网；而蓝牙可以让用户连接手机或者广播BLE Beacon以便于信号检测。

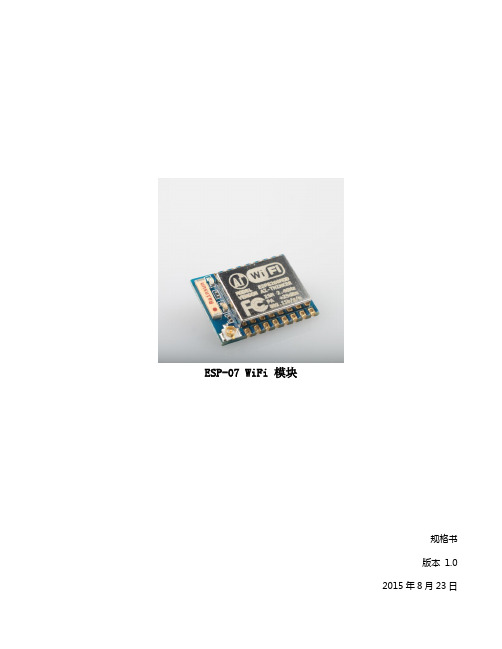

ESP-07 WiFi 模块规格书版本1.02015年8月23日免责申明和版权公告本文中的信息，包括供参考的URL地址，如有变更，恕不另行通知。
文档“按现状”提供，不负任何担保责任，包括对适销性、适用于特定用途或非侵权性的任何担保，和任何提案、规格或样品在他处提到的任何担保。
本文档不负任何责任，包括使用本文档内信息产生的侵犯任何专利权行为的责任。
本文档在此未以禁止反言或其他方式授予任何知识产权使⽤许可，不管是明示许可还是暗示许可。
Wi-Fi 联盟成员标志归Wi-Fi 联盟所有。
文中提到的所有商标名称、商标和注册商标均属其各自所有者的财产，特此声明。
注意由于产品版本升级或其他原因，本手册内容有可能变更。
深圳市安信可科技有限公司保留在没有任何通知或者提示的情况下对本手册的内容进行修改的权利。
本手册仅作为使用指导，深圳市安信可科技有限公司尽全力在本手册中提供准确的信息，但是深圳市安信可科技有限公司并不确保手册内容完全没有错误，本手册中的所有陈述、信息和建议也不构成任何明示或暗示的担保。
目录1. 产品概述 (2)1.1. 特点 (3)1.2. 主要参数 (4)2. 接口定义 (5)3. 外型与尺寸 (7)4. 功能描述 (8)4.1. MCU (8)4.2. 存储描述 (9)4.3. 晶振 (9)4.4. 接口说明 (9)4.5. 最大额定值 (11)4.6. 建议工作环境 (11)4.7. 数字端口特征 (11)5. RF 参数 (12)6. 功耗 (13)7. 倾斜升温 (14)8. 原理图 (15)9. 产品试用 (16)1.产品概述ESP-07 WiFi 模块是由安信可科技开发的，该模块核心处理器ESP8266 在较小尺寸封装中集成了业界领先的Tensilica L106 超低功耗32 位微型MCU，带有16 位精简模式，主频支持80 MHz 和160 MHz，支持RTOS，集成Wi-Fi MAC/ BB/RF/PA/LNA，板载天线。

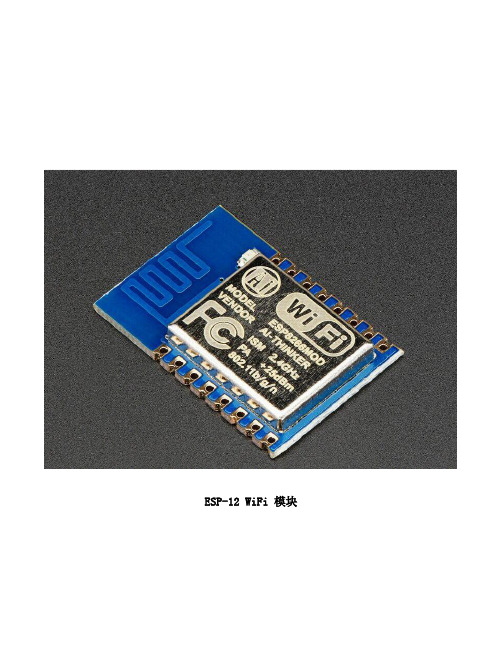

ESP-12 WiFi 模块规格书版本1.02015年8月23日免责申明和版权公告本文中的信息，包括供参考的URL地址，如有变更，恕不另行通知。
文档“按现状”提供，不负任何担保责任，包括对适销性、适用于特定用途或非侵权性的任何担保，和任何提案、规格或样品在他处提到的任何担保。
本文档不负任何责任，包括使用本文档内信息产生的侵犯任何专利权行为的责任。
本文档在此未以禁止反言或其他方式授予任何知识产权使⽤许可，不管是明示许可还是暗示许可。
Wi-Fi 联盟成员标志归Wi-Fi 联盟所有。
文中提到的所有商标名称、商标和注册商标均属其各自所有者的财产，特此声明。
注意由于产品版本升级或其他原因，本手册内容有可能变更。
深圳市安信可科技有限公司保留在没有任何通知或者提示的情况下对本手册的内容进行修改的权利。
本手册仅作为使用指导，深圳市安信可科技有限公司尽全力在本手册中提供准确的信息，但是深圳市安信可科技有限公司并不确保手册内容完全没有错误，本手册中的所有陈述、信息和建议也不构成任何明示或暗示的担保。
目录1. 产品概述 (2)1.1. 特点 (3)1.2. 主要参数 (4)2. 接口定义 (5)3. 外型与尺寸 (7)4. 功能描述 (9)4.1. MCU (9)4.2. 存储描述 (10)4.3. 晶振 (10)4.4. 接口说明 (10)4.5. 最大额定值 (11)4.6. 建议工作环境 (12)4.7. 数字端口特征 (12)5. RF 参数 (12)6. 功耗 (13)7. 倾斜升温 (14)8. 原理图 (16)9. 产品试用 (17)1.产品概述ESP-12 WiFi 模块是由安信可科技开发的，该模块核心处理器ESP8266 在较小尺寸封装中集成了业界领先的Tensilica L106 超低功耗32 位微型MCU，带有16 位精简模式，主频支持80 MHz 和160 MHz，支持RTOS，集成Wi-Fi MAC/ BB/RF/PA/LNA，板载天线。
安信可科技ESP8266系列测试板说明文档V 0.1本测试板支持本厂所有ESP_8266 系列模块整套带测试板建议零售价：50元设计目的：给所有客户提供一个标准全功能而又经济适用的体验平台！客户拿到手直接测试，而没有任何争议的环节。
本测试板能完成什么：拥有本测试板，你可以无需任何其他开发工具，对ESP8266模块进行AT类应用与SDK 类应用开发，可以直接烧写板子MCU。
也可以烧写ESP8266内置SOC从而应用SDK，一个简单的演示功能：用安卓手机做的一个控制界面，用手机WIFI和板载WIFI进行数据交互，让手机控制板载WIFI输出数据，板载CPU收到数据后控制板载三色灯，和继电器以及蜂鸣器的动作！当然你还可以进过串口调试工具，直接对板载WIFI模块进行手动测试！测试板上的标准配置1板载高速稳定的USB转TTL 芯片CH340，实测在升级本模块程序时候可到576000KBPS 2板载STC的STC15W408AS 单时钟周期，高速51单片机。
直接用本板烧写程序3本开发板出厂时默认带一块ESP系列WIFI模块，客户可选择适合自己的。
4若客户选外置天线版本，附送3DB高增益天线一个，50欧姆射频线一条5本测试板支持本厂所有类型WIFI模块，核心WIFI板子，经过转接板转成统一接口标准。
6板载高压继电器，可以控制外部220V 5A 的负载开关7板载3.3V 1A稳压芯片，客户不会因为电源的问题造成不启动，或工作不良。
8三个MCU 独享按键，可做输入测试9三个MCU独享LED灯，可走做输出测试106个WIFI模块独享按键，直接接ESP8266 有用IO116个WIFI模块独享受LED，接ESP8266 IO口12所有ESP8266 可用IO资源用2.54间距排针引出13附送迷你USB数据线，和1A 开关电源。
14留有普通2.4G模块接口，已经挂在单片机IO口上，可将WIFI转成普通2.4G，降低成本。
ESP-07 WiFi 模块规格书版本2015年8月23日免责申明和版权公告本文中的信息，包括供参考的URL地址，如有变更，恕不另行通知。
文档“按现状”提供，不负任何担保责任，包括对适销性、适用于特定用途或非侵权性的任何担保，和任何提案、规格或样品在他处提到的任何担保。
本文档不负任何责任，包括使用本文档内信息产生的侵犯任何专利权行为的责任。
本文档在此未以禁止反言或其他方式授予任何知识产权使许可，不管是明示许可还是暗示许可。
Wi-Fi 联盟成员标志归 Wi-Fi 联盟所有。
文中提到的所有商标名称、商标和注册商标均属其各自所有者的财产，特此声明。
注意由于产品版本升级或其他原因，本手册内容有可能变更。
深圳市安信可科技有限公司保留在没有任何通知或者提示的情况下对本手册的内容进行修改的权利。
本手册仅作为使用指导，深圳市安信可科技有限公司尽全力在本手册中提供准确的信息，但是深圳市安信可科技有限公司并不确保手册内容完全没有错误，本手册中的所有陈述、信息和建议也不构成任何明示或暗示的担保。
目录1. 产品概述 (2). 特点 (2). 主要参数 (3)2. 接口定义 (4)3. 外型与尺寸 (6)4. 功能描述 (6). MCU (6). 存储描述 (7). 晶振 (7). 接口说明 (7). 最大额定值 (8). 建议工作环境 (8). 数字端口特征 (9)5. RF 参数 (9)6. 功耗 (10)7. 倾斜升温 (11)8. 原理图 (12)9. 产品试用 (12)1.产品概述ESP-07 WiFi 模块是由安信可科技开发的，该模块核心处理器 ESP8266 在较小尺寸封装中集成了业界领先的 Tensilica L106 超低功耗 32 位微型 MCU，带有 16 位精简模式，主频支持 80 MHz 和 160 MHz，支持 RTOS，集成 Wi-Fi MAC/ BB/RF/PA/LNA，板载天线。
该模块支持标准的 b/g/n 协议，完整的 TCP/IP 协议栈。
安信可全功能测试板2.0使用笔记于2017年4月21日星期五从安信可淘宝店买到手。
