建(构)筑物沉降观测点的设置与观测要点

文章摘自《建筑结构抗震设计的来龙去脉》更多内容可联系QQ345741232（常用）5.2.5沉降观测的注意事项1.沉降观测点的布置，应以能全面反映建筑物地基变形特征并结合地质情况及建筑特点确定。

点位宜设在下列位置：1）建（构）筑物的四角，大转角处及沿外墙每10~15米处或每隔2~3根柱基上。

各种构筑物沿四周或基础轴线对称位置上布点，数量不少于4个测点。

2）高低层建筑物，新旧建筑物，纵横墙交接处的两侧；不同地质条件，不同荷载分布，不同基础类型，不同基础埋深，不同地基处理，不同上部结构，沉降缝，伸缩缝处的两侧；人工地基和天然地基接壤处及填挖方分界处。

3）建筑物宽度大于或等于15米，或宽度小于15米，但地质条件复杂的建筑物的承重内隔（纵）墙设内墙点，以及框架，框剪，框筒结构体系的楼、电梯井和中心筒处。

4）筏基、箱基的四角和中部位置处。

5）多层砌体房屋外纵墙间距6~10m横墙对应墙端处。

6）框架结构建筑物部分柱基上或沿纵横轴线设点，以及可能产生较大不均匀沉降的相邻柱基处。

7）高层建筑横向和纵向两个方向对应尽端处。

8）重型设备基础和动力设备基础的四角，基础型式或埋深改变处以及地质条件变化处两侧。

9）电视塔，烟囱，水塔，油罐，炼油塔，高炉等高耸建筑物，沿周边在与基础轴线相交的对称位置上布点，点数不少于4个。

2.沉降观测的周期和观测时间，可按下列要求并结合具体情况确定：1）建筑物施工阶段的观测，应随施工进度及时进行。

重要建筑，可在基础完工后或地下室砌完后开始观测。

大型、高层建筑，可在基础垫层或基础底部完成后开始观测，一般建筑，可在一层构造柱脱模后进行观测，按一定的时间段为一观测周期或按建筑物的加荷情况每升高1~2层为一观测周期，沉降速度≥2mm/d应停止施工，分析原因，采取措施。

沉降速度≥1mm/d应减缓加载速度并增加观测次数。

观测次数与间隔时间应视地基与加载情况而定。

多层民用建筑宜每加高1~2层观测一次。

工业建筑可按不同施工阶段（如回填基坑、安装柱子和屋架、砌筑墙体设备安装等）分别进行观测。

沉降观测在建‎筑物的施工、竣工验收以及‎竣工后的监测‎等过程中，具有安全预报‎、科学评价及检‎验施工质量等‎的职能。

通过现场监测‎数据的反馈信‎息，可以对施工过‎程等问题起到‎预报作用，及时做出较合‎理的技术决策‎和现场的应变‎决定。

一、相关规范及规‎范性文件要求‎经建设部批准‎《工程测量规范‎》（GB5002‎6-2007）为国家标准，自2008年‎5月1日起实‎施。

其中，第5.3.43（1）、7.1.7、7.5.6、10.1.10条（款）为强制性条文‎，必须严格执行‎。

《建筑变形测量‎规范》（JGJ8-2007）为行业标准，自2008年‎3月1日起实‎施。

其中，第3.0.1、3.0.11条为强制‎性条文，必须严格执行‎。

原《工程测量规范‎》（GB5002‎6-93）和《建筑变形测量‎规程》（JGJ/T8-97）同时废止。

此外，经江苏省建设‎厅审定，确定《建筑物沉降观‎测方法》（DGJ32／J16-2006）为江苏省工程‎建设强制性标‎准，于2006年‎6月1日起实‎施，是目前省内建‎筑物沉降观测‎参考的主要规‎范依据。

二、沉降观测的对‎象根据《建筑变形测量‎规范》（JGJ8-2007）第3.0.1条（强条）及昆建协字（2008）第11号文要‎求，下列建筑物在‎施工及使用期‎间需进行沉降‎观测：A、地基基础设计‎等级为甲级的‎建筑物；B、复合地基或软‎弱地基上的设‎计等级为乙级‎的建筑物；C、加层、扩建建筑物；D、受邻近深基坑‎开挖施工影响‎或受地下地下‎水等环境因素‎变化影响的建‎筑物；E、需要积累建筑‎经验或进行设‎计反分析的工‎程；F、创优工程。

在此需要明确‎的概念是地基‎基础设计等级‎。

《建筑地基基础‎设计规范》（GB5000‎7-2002）中第3.0.1条作如下定‎义：若工程明显为‎地基基础设计‎等级丙级的建‎筑物（如地基条件较‎好的6层住宅‎楼等），就不需要沉降‎观测（创优工程除外‎）。

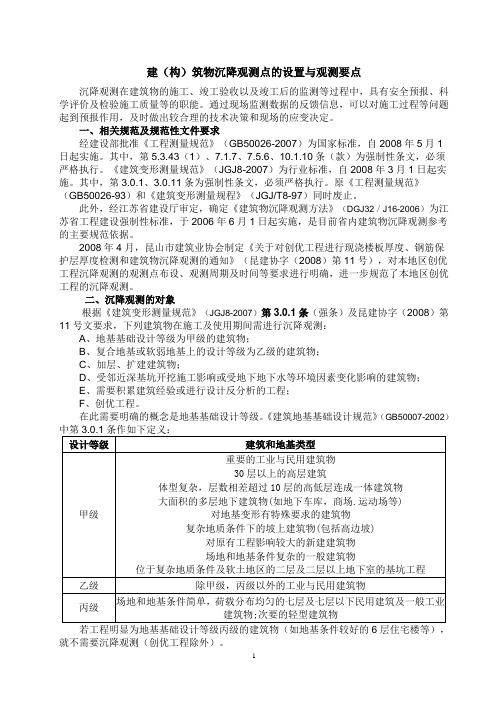

建（构）筑物沉降观测点的设置与观测要点沉降观测在建筑物的施工、竣工验收以及竣工后的监测等过程中，具有安全预报、科学评价及检验施工质量等的职能。

通过现场监测数据的反馈信息，可以对施工过程等问题起到预报作用，及时做出较合理的技术决策和现场的应变决定。

一、相关规范及规范性文件要求经建设部批准《工程测量规范》（GB50026-2007）为国家标准，自2008年5月1日起实施。

其中，第5.3.43（1）、7.1.7、7.5.6、10.1.10条（款）为强制性条文，必须严格执行。

《建筑变形测量规范》（JGJ8-2007）为行业标准，自2008年3月1日起实施。

其中，第3.0.1、3.0.11条为强制性条文，必须严格执行。

原《工程测量规范》（GB50026-93）和《建筑变形测量规程》（JGJ/T8-97）同时废止。

此外，经江苏省建设厅审定，确定《建筑物沉降观测方法》（DGJ32／J16-2006）为江苏省工程建设强制性标准，于2006年6月1日起实施，是目前省内建筑物沉降观测参考的主要规范依据。

2008年4月，昆山市建筑业协会制定《关于对创优工程进行现浇楼板厚度、钢筋保护层厚度检测和建筑物沉降观测的通知》（昆建协字（2008）第11号），对本地区创优工程沉降观测的观测点布设、观测周期及时间等要求进行明确，进一步规范了本地区创优工程的沉降观测。

二、沉降观测的对象根据《建筑变形测量规范》（JGJ8-2007）第3.0.1条（强条）及昆建协字（2008）第11号文要求，下列建筑物在施工及使用期间需进行沉降观测：A、地基基础设计等级为甲级的建筑物；B、复合地基或软弱地基上的设计等级为乙级的建筑物；C、加层、扩建建筑物；D、受邻近深基坑开挖施工影响或受地下地下水等环境因素变化影响的建筑物；E、需要积累建筑经验或进行设计反分析的工程；F、创优工程。

在此需要明确的概念是地基基础设计等级。

《建筑地基基础设计规范》（GB50007-2002）就不需要沉降观测（创优工程除外）。

沉降观测监理控制要点沉降观测的监理控制内容主要分为：1、基准点、沉降监测点布设的要求。

2、观测时间及周期要求。

3、观测仪器及人员要求。

4、实施阶段监理控制工作。

5、预警值要求范围。

一、基准点、沉降观测点布设要求：基准点和沉降观测点设置规范规定不得少于3个。

沉降观测点，应布设在建（构）筑物的下列部位：1、建（构）筑物的主要墙角及沿外墙每 10~15m 处或每隔 2~3 根柱基上。

2、沉降缝、伸缩缝、新旧建（构）筑物或高低建（构）筑物接壤处的两侧。

3、人工地基和天然地基接壤处、建（构）筑物不同结构分解处的两侧。

4、烟囱、水塔和大型储藏罐等高耸构筑物基础轴线的对称部位，且每一构筑物不得少于4个点。

5、基础底板的四角和中部。

6、当建（构）筑物出现裂缝时，布设在裂缝两侧。

7、沉降观测点标志应稳固埋设，高度以高于室内地坪（正负0）0.2-0.5为宜。

对于建筑立面后期有贴面装饰的建（构）筑物，宜预埋螺栓式活动标志。

二、观测时间及周期要求：高层建筑施工期间的沉降观测周期，应每增加1-2层观测1次，建筑物封顶后，应每3个月观测一次，观测一年。

如果最后两个观测周期的平均沉降速率均小于0.02mm/日，即可终止观测。

否则，应继续每3个月观测一次，直至建筑物稳定为止。

工业厂房或多层民用建筑的沉降观测总次数，不应少于5次。

竣工后的观测周期，可根据建（构）筑物的稳定情况确定。

三、观测所用仪器及人员要求：一般高层及重要的建（构）筑物在首次观测过程中适用精密仪器的设备（加密水准仪、铟合金尺等），在±0.00 以上部分按二等以上水准仪测量方法，采用放大率倍数较大的S2或S3水准仪进行观测。

视线长度宜为20~30m，视线高度不宜低于0.5m，每次观察均需采用环形闭合方法，或往返闭合方法当场进行检查。

同一观测点的两次观测之差不得大于1mm。

审查检测单位观测人员资质，要求观测人员持证上岗。

四、督促施工单位按方案要求进行日常观测并将观测结果报监理审批，提请监理复核。

建筑物位移及沉降观测的要点建筑物位移及沉降观测的要点随着城市化进程的推进，建筑物的建设成为了城市发展的主要方向。

然而，由于土地下陷、地质构造等因素的影响，建筑物在使用过程中可能会发生位移和沉降，严重时甚至会威胁到建筑物的安全。

因此，对于大型建筑物或设施，需要进行位移和沉降观测以及相关监测工作。

在这篇文章中，我们将介绍建筑物位移及沉降观测的基本要点。

一、建筑物位移与沉降的定义建筑物位移是指建筑物在垂直或水平方向上的移动，可分为垂直位移和水平位移两种，常见的垂直位移有竖向位移和倾斜位移两种。

沉降则是指建筑物地基沉降而引起的位移现象，可分为整体沉降和局部沉降两种。

二、建筑物位移及沉降观测的方法建筑物位移及沉降观测主要有以下几种方法：1. 滑动尺法滑动尺法是一种简单、易行的测量方法，适用于小型建筑物的位移观测。

测量时需在建筑物外侧设置控制点，在建筑物内侧设置被测点，然后以纵向方向滑动尺子，直至控制点与被测点对齐。

再通过记录控制点和被测点间距离的变化，来计算建筑物的位移情况。

2. 建筑物形变法建筑物形变法是利用位移传感器测量被测物体形变的一种方法。

该法通过设置多个位移传感器，以测量建筑物的形变变化，进而推算出建筑物的位移信息。

该方法精度较高，适用于大型建筑物的位移观测。

3. 天文测量法天文测量法是利用天文测量仪器，以测量天空中行星和恒星等天体的位置的方法。

该方法采用远距离测量，因此其精度较高。

但是由于使用的仪器较为昂贵，且需要在建筑物周围设置参考基点等因素影响，天文测量法并不常用于建筑物位移观测。

三、建筑物位移及沉降观测的注意事项在进行建筑物位移及沉降观测时，需要注意以下事项：1. 观测周期观测周期是指进行位移及沉降观测的时间间隔。

观测周期应该根据建筑物的特征及周围环境等因素来进行定制，以保证观测精度。

2. 观测时间观测时间是指在观测周期内进行测量的时间。

由于环境因素的影响，建筑物的位移和沉降通常不是一个连续的过程，而是会受到季节、气候等因素的影响而发生变化，因此观测时间也应该根据不同的季节、气候等因素来进行定制。

沉降观测点如何设置一、沉降观测的基本要求1、仪器设备、人员素质的要求根据沉降观测精度要求高的特点，为能精确地反映出建（构）筑物在不断加荷下的沉降情况，一般规定测量的误差应小于变形值的1/10—1/20，为此要求沉降观测应使用精密水准仪(S1或S05级)，水准尺也应使用受环境及温差变化影响小的高精度铟合金水准尺。

在不具备铟合金水准尺的情况下，使用一般塔尺尽量使用第一段标尺。

作业人员必须接受专业学习及技能培训，熟练掌握仪器的操作规程，熟悉测量理论，能针对不同工程特点、具体情况采用不同的观测方法及观测程序，对实施过程中出现的问题能分析原因并正确运用误差理论进行平差计算，按时、快速、精确地完成每次观测任务。

2、观测时间的要求建（构）筑物的沉降观测对时间有严格的限制条件，特别是首次观测必须按时进行，其他各阶段的复测，根据工程进展情况必须定时进行，不得漏测或补测。

只有这样，才能得到准确的沉降情况或规律。

相邻的两次时间间隔称为一个观测周期，一般高层建筑物的沉降观测按一定的时间段为一观测周期(如：30天/次)或按建筑物的加荷情况每升高一层(或数层)为一观测周期，无论采取何种方式都必须按施测方案中规定的观测周期准时进行。

3、观测点的要求为了能够反映出建（构）筑物的准确沉降情况，沉降观测点要埋设在最能反映沉降特征且便于观测的位置。

一般要求建筑物上设置的沉降观测点纵横向要对称，且相邻点之间间距以15-30米为宜，均匀地分布在建筑物的周围。

通常情况下，建筑物设计图纸上有专门的沉降观测点布置图。

此外，埋设的沉降观测点要符合各施工阶段的观测要求，特别要考虑到装修装饰阶段，是否会因墙或柱饰面施工而破坏或掩盖住观测点，不能连续观测而失去观测意义。

4、沉降观测自始至终要遵循“五定”原则“五定”即沉降观测依据的基准点、工作基点和被观测物的沉降观测点，点位要稳定；所用仪器、设备要稳定；观测人员要稳定；观测时的环境条件基本一致；观测路线、镜位、程序和方法要固定。

沉降观测点型式及沉降观测记录为了在建筑变形测量中，及时、准确地为工程建设提供正确的测绘资料，保证测量的成果和记录符合各个测绘阶段的要求，特制定本办法，供项目工地参考。

一、沉降观测点1、沉降观测点的留设位置：建筑物、构筑物的沉降观测点，首先应按设计图纸埋设，当设计无要求时，可设置在以下位置：（1）建筑物的四角、大转角处及沿外墙每10～15m处或每隔2～3根柱基上。

（2）高低层建筑物、新旧建筑物、纵横墙等交接处的两侧。

（3）建筑物裂缝和沉降缝两侧、基础埋深相差悬殊处、人工地基与天然地基接壤处、不同结构的分界处及填挖方分界处。

（4）宽度大于等于15m或小于15m而地质复杂以及膨胀土地区的建筑物，在承重内隔墙中部设内墙点，在室内地面中心及四周设地面点。

（5）邻近堆置重物处、受振动有显著影响的部位及基础下的暗浜（沟）处。

（6）框架结构建筑物的每个或部分柱基上或沿纵横轴线设点。

（7）片筏基础、箱形基础底板或接近基础的结构部分之四角处及其中部位置。

（8）重型设备基础和动力设备基础的四角、基础型式或埋深改变处以及地质条件变化处两侧。

（9）烟囱、水塔、油罐等高耸建筑物，沿周边在与基础轴线相交的对称位置上布点，点数不少于4个。

（10）沉降观测点埋设位置应避开障碍物。

根据经验，观测点上方至少1000mm范围不得有雨水管、窗台线、暖气片、暖水管、电气开关等有碍观测的障碍物，并应视立尺需要离开墙（柱）面和地面一定距离。

（详见附图1、附图2）2、沉降观测点的型式和保护：沉降观测点可按照附图1、附图2制作、安装。

二、沉降观测记录1、沉降观测的周期和观测时间建筑物施工阶段需按照设计要求对其进行沉降观测，如设计中无明确规定，可按照下列要求并结合具体情况确定。

（1）大型、高层建筑，可在零米以下基础施工完成后埋设临时沉降观测点，做好临时沉降观测记录。

待零米以上第一层结构施工完成后换成永久沉降观测点。

（2）观测次数与间隔时间应视地基与加荷情况而定。

沉降观测点布置原则及实施步骤-概述说明以及解释1.引言1.1 概述在建设工程中，沉降观测是一个非常重要的环节，它可以帮助工程人员监测土地或建筑物的沉降情况，及时发现问题并采取相应的措施。

沉降观测点的布置是沉降观测工作的起点，它直接影响到观测结果的准确性和可靠性。

因此，合理布置沉降观测点是至关重要的。

本文通过系统地介绍沉降观测点布置原则和实施步骤，旨在帮助工程人员更好地了解沉降观测工作的关键要点，提高观测工作的质量和效率。

同时，本文也对沉降观测的应用意义进行了探讨，并展望了未来沉降观测技术的发展方向。

愿本文能为相关领域的专业人士提供一些参考和帮助。

1.2 文章结构文章结构部分应该包括以下内容：文章结构部分应该包括以下内容：在正文部分中，将详细介绍沉降观测点布置原则和实施步骤。

首先，我们将介绍沉降观测点布置原则，包括选择观测点的位置、数量和间距等要点。

然后，我们将详细介绍实施步骤，包括实施前的准备工作、具体的操作流程和数据处理方法等。

通过这部分内容，读者将更加深入地了解沉降观测点布置的具体要求和操作步骤。

最后，在结论部分，我们将对整篇文章进行总结，强调沉降观测点布置的重要性和实用性。

同时，我们将探讨这些原则和步骤在实际工程中的应用意义，并展望未来可能的发展方向。

通过以上结构，本文将全面系统地介绍沉降观测点布置的原则和实施步骤，为读者提供清晰的指导和参考。

1.3 目的：本文的目的在于介绍沉降观测点布置原则及实施步骤，通过系统性的讲解，使读者能够全面了解沉降观测点的设置方法和操作步骤，从而提高在工程实践中的应用能力。

同时，通过深入分析和总结，帮助读者更好地理解沉降观测的重要性和实施过程中的注意事项，以确保沉降观测数据的准确性和可靠性，为工程质量和安全提供有力支持。

希望本文能够为相关领域的专业人士提供参考和借鉴，促进沉降观测工作的规范化和标准化，推动工程质量的持续提升。

2.正文2.1 沉降观测点布置原则沉降观测是对地表或结构物的变形进行监测的一种重要手段。

沉降观测在建筑物的施工、竣工验收以及竣工后的监测等过程中，具有安全预报、科学评价及检验施工质量等的职能。

通过现场监测数据的反馈信息，可以对施工过程等问题起到预报作用，及时做出较合理的技术决策和现场的应变决定。

一、相关规范及规范性文件要求经建设部批准《工程测量规范》（GB50026-2007）为国家标准，自 2008 年 5 月 1 日起实施。

其中，第 5.3.43 1） 7.1.7、（、7.5.6、 10.1.10 条（款）为强制性条文，必须严格执行。

《建筑变形测量规范》（JGJ8-2007）为行业标准，自 2008 年 3 月 1 日起实施。

其中，第 3.0.1、3.0.11 条为强制性条文，必须严格执行。

原《工程测量规范》（GB50026-93）和《建筑变形测量规程》（JGJ/T8-97）同时废止。

此外，经江苏省建设厅审定，确定《建筑物沉降观测方法》（DGJ32／J16-2006）为江苏省工程建设强制性标准，于 2006 年 6月 1 日起实施，是目前省内建筑物沉降观测参考的主要规范依据。

二、沉降观测的对象根据《建筑变形测量规范》（JGJ8-2007）第 3.0.1 条（强条）及昆建协字（2008）第 11 号文要求，下列建筑物在施工及使用期间需进行沉降观测： A、地基基础设计等级为甲级的建筑物；B、复合地基或软弱地基上的设计等级为乙级的建筑物；C、加层、扩建建筑物； D、受邻近深基坑开挖施工影响或受地下地下水等环境因素变化影响的建筑物； E、需要积累建筑经验或进行设计反分析的工程； F、创优工程。

在此需要明确的概念是地基基础设计等级。

《建筑地基基础设计规范》（GB50007-2002）中第 3.0.1 条作如下定义：6若工程明显为地基基础设计等级丙级的建筑物（如地基条件较好的．层住宅楼等），就不需要沉降观测（创优工程除外）。

若不能确定地基基础设计等级，或者有疑问，就请设计单位明确是否需要沉降观测，并请书面答复或者写入图纸会审记录中。

沉降观测点的布置和要求沉降观测点对桥梁的状况起着至关重要的作用，沉降观测点的布置要结合自身情况进行，并切实落实观测————要求，确保测量精确、可靠。

1、要考虑桥梁的结构型式、跨度、支座位置和施工工艺，明确水平变形量集中位置，沉降观测点应设在水平变形量集中的位置。

2、沉降观测点的数量应根据桥梁的跨径决定，桥梁长度的占比要求：当桥梁跨径100米以内时，观测点数量需均匀分布在每座桥中，每单元长度不大于15米时，观测点数量一般在2～3个；当跨径大于100米时，沉降观测点数量需增加，每单元桥梁长度可达20米。

3、沉降观测点距离支座不宜过近，以免支座反应不全，准确性下降；也不宜过远，以免沉降及水平变形离散不明显，测量有误。

4、沉降观测点位置宜设置于桥墩的上部，以免水淹对测量的影响。

5、沉降观测点的位置应满足桥梁利用率，避免沉降观测点与桥梁基础、桥面板材料不兼容，影响桥梁使用效率。

6、沉降观测点宜设置在车辆通行过程中受轨道作用力影响小的段桥上，如构造较复杂的多段桥，有必要设置车辆作用点的观测点，以提高测量的准确性。

7、考虑到沉降量的大小和外部环境因素，沉降观测点的位置必须明确，以确保观测准确度，特别是在桥墩上部越跨延伸桥实体或弯曲跨度越大的桥结构，必须采用观测点确保观测准确性。

8、沉降观测点宜选取高程较为解放、地面层次较低、防护耐磨能力较强的位置，结合具体上下文，沿桥墩连续设置沉降观测点，以九点为每孔设定9~10点的沉降观测点；同时，要安排几个抗议点，并定期连续观测，以检测观测点的变化趋势，及早发现沉降的变化，以此丰富资料，增加准确性。

9、明确沉降观测点位置，必须与项目设计单位、施工单位、观测单位等多方面确定设定观测点位置，保证绝对安全，无影响桥梁使用。

落实以上沉降观测点的要求，可保证沉降观测数据的准确完整，进而组织观测工作，掌握桥梁状况动态变化，为安全可靠的服务提供重要依据。
