proe建模教程

Pro/E教程1. 介绍Pro/ENGINEER（简称Pro/E）是Parametric Technology Corporation（PTC）开发的一款三维制图软件。

它是一种基于参数化建模的CAD/CAM/CAE软件，可用于设计、制造和分析产品。

Pro/E具有功能强大的模型创建、组件装配、图纸制作和模拟分析功能，被广泛应用于机械工程、汽车工程、航空航天工程等领域。

本教程将介绍Pro/E软件的基本操作和主要功能，旨在帮助初学者快速上手并掌握基本的建模技能。

2. 安装和启动Pro/E首先，我们需要下载并安装Pro/E软件。

以下是安装Pro/E的步骤：1.登录PTC官方网站并下载Pro/E软件安装包。

2.打开安装包，按照安装向导的指示完成安装。

3.安装完成后，双击桌面上的Pro/E图标启动软件。

3. 界面介绍Pro/E的主界面由以下几个主要部分组成：•菜单栏：包含各种功能菜单，如文件、编辑、工具等。

•工具栏：常用的工具按钮，如绘图工具、选择工具等。

•图形视图窗口：显示三维模型和二维图纸等。

•特征树：显示构建模型的特征树，可以通过特征树对模型进行编辑和管理。

•属性栏：显示当前选择对象的属性和设置。

4. 建立基本几何实体在Pro/E中，我们可以通过各种方法创建基本几何实体，如点、线、面和体。

以下是一些常用的建模工具和操作：•绘制线段：选择“绘图工具栏”中的“线段”按钮，然后在图形视图窗口中点击两个位置，即可绘制一条线段。

•创建圆形：选择“绘图工具栏”中的“圆”按钮，然后在图形视图窗口中点击圆心和半径位置，即可创建一个圆。

•绘制矩形：选择“绘图工具栏”中的“矩形”按钮，然后在图形视图窗口中点击两个对角线位置，即可创建一个矩形。

•构建挤压体：选择“挤压”工具，然后选择一个封闭的轮廓曲线和挤压方向，即可创建一个挤压体。

5. 组件装配Pro/E提供了强大的组件装配功能，可以将多个零件组合成一个完整的产品。

以下是一些常用的组装操作：•创建新装配：选择“装配”工作空间，然后点击“新建装配”按钮，可以创建一个新的装配文件。

pro e教程
Pro E是一种软件工具，用于3D建模和设计。

本教程将向您
介绍Pro E的基本功能和操作步骤。

第一步，打开Pro E软件并创建一个新的工程。

您可以选择创
建一个新的零件、装配或绘图。

第二步，选择合适的绘图工具并开始绘制。

您可以使用线条、圆、矩形等形状工具来创建基本几何图形。

第三步，使用修剪、延伸和偏移等编辑工具对绘图进行修改。

您可以调整绘图的大小、形状和位置。

第四步，添加约束和尺寸以确保绘图与设计要求相符。

您可以设置长度、角度和对称性等约束条件。

第五步，使用特征工具创建具体的几何特征。

您可以添加孔洞、凹槽、螺纹等特征以实现更复杂的设计。

第六步，进行装配。

将不同的零件组装在一起，并使用约束条件确保它们的正确位置和相对关系。

第七步，进行渲染和动画。

使用Pro E的渲染工具将设计呈现
为逼真的图像，并创建动画以展示设计过程。

第八步，进行分析和优化。

使用Pro E的分析工具评估设计的
强度、流体动力学和热传导等特性，并进行优化改进。

最后，保存您的设计并输出为所需的文件格式。

您可以选择将设计导出为2D图纸、3D模型或其他格式以供其他人查看和
使用。

希望这个Pro E教程对您有所帮助！以上是基本的操作步骤，
通过不断练习和探索，您可以更好地掌握Pro E的功能和应用。

proe全参数化建模教程（最新）proe参数化建模本教程分两部分，第⼀部分主要介绍参数化建模的相关概念和⽅法，包括参数的概念、参数的设置、关系的概念、关系的类型、如何添加关系以及如何使⽤关系创建简单的参数化零件（以齿轮为例）。

第⼆部分介绍参数化建模的其他⽅法：如族表的应⽤、如何使⽤UDF(⽤户⾃定义特征)、如何使⽤Pro/Program创建参数化零件。

（后⼀部分要等⼀段时间了，呵呵）参数化设计是proe重点强调的设计理念。

参数是参数化设计的核⼼概念，在⼀个模型中，参数是通过“尺⼨”的形式来体现的。

参数化设计的突出有点在于可以通过变更参数的⽅法来⽅便的修改设计意图，从⽽修改设计意图。

关系式是参数化设计中的另外⼀项重要内容，它体现了参数之间相互制约的“⽗⼦”关系。

所以，⾸先要了解proe中参数和关系的相关理论。

⼀、什么是参数？参数有两个含义：数可以标明不同模型的属性。

例如在⼀个“族表”中创建参数“成本”后，对于该族表的不同实例可以设置不同的值，以⽰区别。

模型的形状和⼤⼩。

⼆、如何设置参数在零件模式下，单击菜单“⼯具”——参数，即可打开参数对话框，使⽤该对话框可添加或编辑⼀些参数。

1.参数的组成(1)名称：参数的名称和标识，⽤于区分不同的参数，是引⽤参数的依据。

注意：⽤于关系的参数必须以字母开头，不区分⼤⼩写，参数名不能包含如下⾮法字符：！、”、@和#等。

(2)类型：指定参数的类型a)整数：整型数据b)实数：实数型数据c)字符型：字符型数据d)是否：布尔型数据。

(3)数值：为参数设置⼀个初始值，该值可以在随后的设计中修改(4)指定：选中该复选框可以使参数在PDM（Product Data Management，产品数据管理）系统中可见(5)访问：为参数设置访问权限。

a)完全：⽆限制的访问权，⽤户可以随意访问参数b)限制：具有限制权限的参数c)锁定：锁定的参数，这些参数不能随意更改，通常由关系式确定。

(6)源：指定参数的来源a)⽤户定义的：⽤户定义的参数，其值可以随意修改b)关系：由关系式驱动的参数，其值不能随意修改。

proe教程ProE（Pro/ENGINEER）是一种三维CAD（Computer-Aided Design，计算机辅助设计）软件，被广泛应用于工程设计和制造领域。

它具有强大的建模和分析功能，可以帮助工程师快速准确地完成产品设计和开发的各个阶段。

以下是一些ProE的基础教程，旨在帮助初学者快速掌握软件的基本操作和常用工具。

1. 创建新零件（Creating a New Part）要创建新的零件文件，可以按照以下步骤进行操作：- 打开ProE软件，在主界面上选择"File"菜单，然后点击"New"。

- 在弹出的对话框中，选择"Part"选项，然后点击"OK"。

- 选择适当的单位系统和模板，然后点击"OK"。

- 这样就进入了零件编辑模式，可以开始进行建模操作了。

2. 绘制基本几何体（Creating Basic Geometry）ProE提供了多种绘制基本几何体的工具，如直线、圆、矩形等。

可以通过以下步骤进行操作：- 在绘图工具栏上选择合适的工具，例如绘制直线。

- 点击开始绘制的位置，然后移动鼠标，绘制直线的路径。

- 完成绘制后，点击鼠标右键结束操作。

3. 操作和编辑几何体（Manipulating and Editing Geometry）ProE提供了多种操作和编辑几何体的功能，如移动、旋转、缩放等。

可以按照以下步骤进行操作：- 选择需要操作或编辑的几何体。

- 在编辑工具栏上选择合适的工具，例如移动工具。

- 按照提示进行操作，如选择移动的方向和距离。

- 完成操作后，点击鼠标右键结束操作。

4. 应用约束和尺寸（Applying Constraints and Dimensions）ProE提供了多种约束和尺寸工具，可以帮助设计师控制几何体的形状和尺寸。

可以按照以下步骤进行操作：- 选择需要应用约束或尺寸的几何体。

proe曲面建模步骤
PROE是一款三维建模软件，以下是使用PROE进行曲面建模
的一般步骤：
1. 创建基本几何体：使用PROE的基础功能，例如绘制线条、创建圆、矩形或多边形等工具创建基本几何体，如平面、柱体、球体等。

2. 进行基本几何体的操作：使用PROE的编辑工具进行基本
几何体的编辑，例如变换、扩展、剖分等操作，以便使其符合设计要求。

3. 创建等参数曲线：使用PROE的曲线绘制工具，根据设计
要求创建等参数曲线，例如椭圆曲线、抛物线等。

4. 创建草图：使用PROE的草图工具，在基本几何体上创建
草图，根据设计要求绘制线条、弧线等几何形状。

5. 进行曲面建模：使用PROE的曲面填充、曲线拟合、曲线
连接等工具，通过在草图上创建的线条和几何形状生成曲面。

6. 进行曲面编辑：使用PROE的曲面编辑工具，对所生成的
曲面进行编辑，例如修整、调整曲率、平滑等操作，以便使其更符合设计要求。

7. 进行参数化建模：使用PROE的参数化建模工具，将曲面
模型转化为可调整参数的模型，方便后续的修改和优化。

8. 进行检查和修正：使用PROE的分析工具，对曲面模型进
行检查，发现并修正可能存在的问题，例如曲面的孔洞、交叉处的重叠等。

9. 创建实体模型：根据曲面模型，在PROE中创建实体模型，以便进行后续的装配、分析或制造。

10. 进行后续操作：根据具体需求，使用PROE的装配、分析、绘图等功能，对实体模型进行进一步的操作和处理。

以上是一般的曲面建模步骤，具体操作还需要根据具体的设计要求和模型复杂程度进行调整。

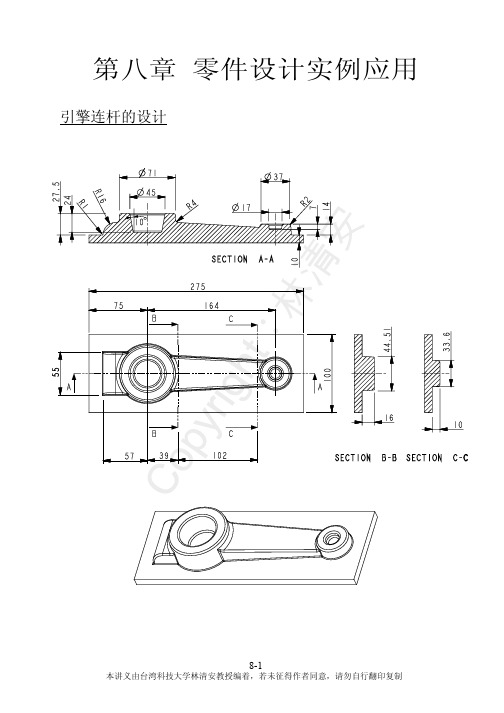

proe实例教程案例以下是使用ProE进行建模的实例教程案例：1.旋转生成主体：通过旋转生成带皮带槽的轮主体，然后进行拉伸切轮幅和键槽。

2.草绘三条不同高度的曲线：通过可变截面扫描指令扫出花瓣的外形，然后通过曲面上的线描出花瓣外形轮廓，切掉多余的部分。

3.阵列花瓣：通过复制-选择性粘贴-旋转指令，阵列出其他4瓣花瓣。

然后将得到的第二层花瓣，用过插入-扭曲特征：运用缩放和雕刻调节出偏小的形状，阵列出第二层。

用同样的方法阵列出第三层，旋转出第四层花瓣。

4.制作花心和叶子：草绘一条轨迹线，可变扫出最外层花瓣的大面，然后通过插入-扭曲：调节花瓣形状。

阵列出其他花瓣，旋转后，描线，切出叶子形状-阵列。

扫描混合出其他叶子，可变扫出花茎。

5.倒角和圆角：选择要倒角的边线，在倒角操控板上输入圆角半径为5，按住Ctrl键的同时，分别选择两条边线。

在倒圆角操控板上，单击“完成”按钮。

6.创建外螺纹特征：从菜单栏上选择“插入”→“螺旋扫描”→“切口”命令，通过绘制一条直线来完成外螺纹特征的创建。

以上案例仅供参考，如需了解更多ProE实例教程案例，建议查阅ProE相关论坛或咨询专业人士。

当然，以下是关于ProE的更多实例教程案例：创建渐消面：通过旋转主体曲面、拉伸曲面裁切主体、旋转渐消面主体部分曲面、同步骤②拉伸裁切曲面等步骤，构建渐消面。

然后通过构建基准点、构建渐消面边界曲线、边界混合构建曲面等步骤完成渐消面的创建。

阵列特征：通过旋转阵列成员的高度随曲线的波动而变化，技巧就在于草绘特征截面时让其与曲线连系起来。

或者直接拉伸到选定曲面，然后阵列即可。

需要注意的是，阵列特征不能直接使用【删除】命令来删除，因为这样会连你的原始特征也一起删掉，如果要保留原始特征，请使用【删除阵列】命令来删除。

以上案例仅供参考，如需了解更多ProE实例教程案例，建议查阅ProE相关论坛或咨询专业人士。

参数化柱形斜齿轮的建模建模分析：（1）输入参数、关系式，创建齿轮基本圆（2）创建渐开线（3）创建扫引轨迹（4）创建扫描混合截面（5）创建第一个轮齿（6）阵列轮齿斜齿轮的建模过程1.输入基本参数和关系式（1）单击，在新建对话框中输入文件名“hecial_gear”，然后单击。

（2）在主菜单上单击“工具”→“参数”，系统弹出“参数”对话框，如图1所示。

图1“参数”对话框（3）在“参数”对话框内单击按钮，可以看到“参数”对话框增加了一行，依次输入新参数的名称、值、和说明等。

需要输入的参数如表1所示。

表1齿轮参数设置名称值说明名称值说明Mn5模数HA0齿顶高Z25齿数HF0齿根高ALPHA20压力角X0变位系数BETA16螺旋角D0分度圆直径B50齿轮宽度DB0基圆直径HAX1齿定高系数DA0齿顶圆直径CX0.25顶隙系数DF0齿根圆直径注意：表1中未填的参数值（暂时写为0），表示是由系统通过关系式将自动生成的尺寸，用户无需指定。

完成后的参数对话框如图2所示。

图2完成后的“参数”对话框（4）在主菜单上依次单击“工具”→“关系”，系统弹出“关系”对话框，如图3所示。

图3“关系”对话框（5）在“关系”对话框内输入齿轮的分度圆直径关系、基圆直径关系、齿根圆直径关系和齿顶圆直径关系。

由这些关系式，系统便会自动生成表1所示的未指定参数的值。

输入的关系式如下：ha=(hax+x)*mnhf=(hax+cx-x)*mnd=mn*z/cos(beta)da=d+2*hadb=d*cos(alpha)df=d-2*hf完成后的“关系”对话框如图4所示。

图4完成后的“关系”对话框点击“再生”按钮，再进入“参数”对话框后，发现数据已经更新，如图5所示。

图5更新后的“参数”对话框（1）在工具栏内单击按钮，系统弹出“草绘”对话框。

（2）选择“FRONT”面作为草绘平面，选取“RIGHT”面作为参考平面，参考方向为向“右”，如图6所示。
