60段60灯APA102幻彩灯带规格书

1.目的Purpose：APA102 LED灯头表面使用的是高硬度的硅树脂，能够确保客户使用环氧树脂，PU胶，硅胶滴胶加工时都不会死灯，也有非常好的抗硫化能力。

和支架的兼容性也非常好，但是硅树脂对湿度和除湿处理要求非常高，在潮湿季节使用时需要非常注意，确保生产的安全性。

2.运输及适用范围：APA102产品在运输过程中，需保持正面朝上，防潮防水，运输过程中逼免挤压、碰撞和剧烈震动。

3.产品储存及期限：室温密封存储：20℃～30℃，40%～60%RH，产品有效期为3个月；防潮密封存储：20℃～30℃，25%～60%RH，产品有效期为6个月；产品拆包开封后，建议1 小时内使用完成，(环境条件温度<30℃，湿度<60%)。

4.除湿处理LED 产品(APA102-LED)超出以上规定期限，或者由于其他原因受潮，建议客户做除湿处理后再使用。

除湿方法：70℃-75℃/22±2 小时。

5.静电防护APA102灯珠是静电敏感器件，虽然LED产品具有优异的抗静电能力，但每经历一次静电释放产生的冲击，都会对LED造成一定程度的损坏。

因而在使用LED产品过程中需要做好静电防护措施，例如佩戴防静电手套及防静电手环等。

6.手动焊接操作指引建议使用功率不超过30W 的电烙铁，控制电烙铁温度不高于380℃，每次焊接时电烙铁在支架引脚上停留时间不超过3秒，如需要反复焊接时，间隔停留时间不少于2秒，避免长时间高温对LED造成损伤。

焊接过程中，请勿触摸或挤压LED的表面，避免对LED内部造成损伤，同时请注意避免电烙铁对LED表面胶体的烫伤及其它损伤。

7.APA102 回流焊指引回流焊相关参数设定，请参考下图及下表，推荐使用千住、阿尔法、汉高乐泰等品牌焊锡膏，建议客户根据所采用的焊锡材料供应商提供的材料特性基础上进行必要的调整。

8.生产注意事项1. 所有APA102幻彩灯珠产品，在贴片时，请仔细检查，若真空包装完好无损，无漏气现象，请直接使用，可以不用烘烤除湿处理。

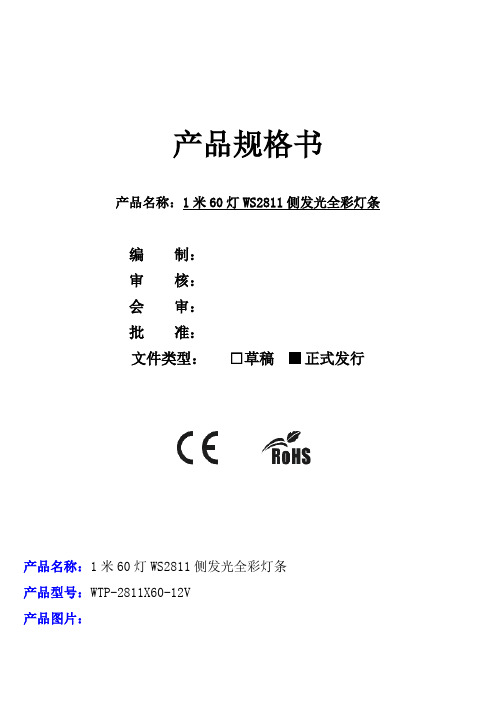

产品规格书
产品名称：1米60灯WS2811侧发光全彩灯条
编制：
审核：
会审：
批准：
文件类型：□草稿正式发行
产品名称：1米60灯WS2811侧发光全彩灯条
产品型号：WTP-2811X60-12V
产品图片：
产品介绍：
本品适用于广告招牌、酒店、KTV、电脑机箱、机械设备、汽车等狭小缝隙中安装使用
产品特点：
1，采用柔韧性最好的FPC做为基材，FPC具有导电性能好，散热快，耐弯折，可任意弯折成任何形状 2，采用SMD 020RGB灯珠，外置WS2811驱动芯片，实现可寻址，可编程的数字灯条
3，可以通过控制器编程实现产品的任意动画效果
4，采用低压DC12V供电，用户使用的时候更加安全
5，可以做成防水级别的多样化，滴胶防水（IP65），全包套管防水（IP67）,套管内注胶（IP68），还有最新的工艺挤压成型的（IP68）
安装方式：
背面贴3M胶，安装附件客户自备
产品质保：
质保两年，非人为因素造成的产品质量问题，保修保换。

本司保留最终的解释权
工程尺寸图：
光电参数：
备注：①测试环境温度为25±2℃
②由于LED产品制造过程的特殊性，技术参数的典型参数只反映了统计数据，不一定对应每个产品的实际参数，产品的实际数据可能会不同于典型参数。

参考接线图：
注意事项：
1，使用产品前，请仔细阅读规格书
2，电源必须是输出为DC12V
3，严禁带电作业
4，禁止使用任何酸性或碱性的粘接类的胶水与本品接触
5，禁止用力按压LED表面
6，安装，维修，保养必须是专业人员操作，禁止非专业人员作业
7，通电前确保连接线无错误。

深圳市阶新科技有限公司APA102智能外控集成LED光源APA102内置IC灯珠产品信息名称：APA102C品牌：阶新科技(IC为台北金建供)货号：APA102颜色：RGBAPA102C产品介绍传统的全彩系列产品需要驱动IC需要RGB灯珠最主要的是需要大量电容电阻，然后用线路板将一个个电子元器件组合起来，中间经历无数条线路过孔沉铜，无数个焊盘。

虽说到客户手上只是小小的一个成品，却是经历了无数道工序才完成的。

中间不可避免的有时会存在一些“小瑕疵”也就是一个故障率的问题。

内置IC灯珠的出现彻底解决了这一传统性的问题。

飞跃式的拉近了驱动IC与RGB灯珠之间的距离，轻而易举的消除了广大老板电子工程师们头痛而又不可避免会发生的问题APA102C产品组成APA102C是一个集控制电路与发光电路于一体的智能外控LED光源。

其外型与一个5050LED灯珠相同，每个元件即为一个像素点。

像素点内部包含了智能数字接口数据锁存信号整形放大驱动电路，还包含有高精度的内部振荡器和12V高压可编程定电流控制部分，有效保证了像素点光的颜色高度一致。

数据协议采用单线归零码的通讯方式，像素点在上电复位以后，DIN/CLK端接受从控制器传输过来的数据，首先送过来的24bit数据被第一个像素点提取后，送到像素点内部的数据锁存器，剩余的数据经过内部整形处理电路整形放大后通过DO/CO端口开始转发输出给下一个级联的像素点，每经过一个像素点的传输，信号减少24bit。

像素点采用自动整形转发技术，使得该像素点的级联个数不受信号传送的限制，仅仅受限信号传输速度要求。

LED具有低电压驱动，环保节能，亮度高，散射角度大，一致性好，超低功率，超长寿命等优点。

将控制电路集成于LED上面，电路变得更加简单，体积小，安装更加简便。

Thank you for choosing COLBOR product. Please read this manual carefully before use and follow all instructions mentioned herein.CL60Video LightUser ManualSafety InstructionsPlease read and fully understand this manual before using the product.Please remove the COB protective film to avoid damage by overheat before first use.Please remove the COB protective cover to avoid damage by overheat before every use.Do not use the product under moist environment or with wet hands. Do not allow the product to be splashed or soaked in water.Keep the product away from corrosive chemicals and liquid to avoid damage.Keep the product out of children’s reach during use. Do not leave the product unattended.When the product is working, the COB and heat sink will produce high temperature. Do not block, turn upside down and touch with hands.To ensure the service life, the cooling system still runs for a while after shutdown until the COB is below 45℃.Please disconnect the power supply and put away the power cord when it is not in use.During use, arrange the power cord in order to avoid tripping and cutting off the power or damaging the product.Let the product cool completely before storage. Remove the power cable from the product and put it in the corresponding position of carrying bag after cooling down.Do not disassemble the product by yourself, otherwise the warranty will be invalid. If any fault occurs, please refer it to an authorized technician for inspection or maintenance.Recommend to use the original parts of COLBOR. If the product is damaged due to the use of the non-original parts, it is not included in the warranty of our products.Drop or external impact may cause product failure. Artificial damage is not covered by warranty.COLBOR reserves the right of final interpretation of the products. The product design and specifications are subject to change without notice.Product Instructions① COB Bead ② Bead Heat Sink ③ Bowen Mount Adapter ④ Ejector Pin ⑤ Rail ⑥ Vent⑦ Quick-mount Holder ⑧ LCD Display Screen ⑨ Brightness Control Wheel⑩ Color Temperature Control Wheel ⑪ Settings Button⑫ EFF Rate Option Button⑬ EFF Mode Button ⑭ CCT Mode Button ⑮ Type-C Power Input⑯ Power ButtonInstallation & DisassemblyHold the COB protective cover and pull it out as the arrow shows.Note: Make sure remove the cover before every use to avoid heat damage.①Align the inner frame of adapter ring with the outer frame of light, andpush the adapter ring into the light from the head. Fasten two marbles on the adapter ring to the chute.①Slide the quick-mount holder into the chute under the light and rotate the knob a tightly.②Install tripod into the quick-mount holder and rotate the knob b tightly.③Slide the rail of one light into the chute of the other until the pins inlay.Slide VM2 into the chute of light, determine the fixed position and adjust the lever to lock.(1) DC power supply(2) Battery power supplyTurn on power after installing V-mount and battery.Operation Instructions1. Remove COB protective cover2. Install adapter and reflector3. Fixing of the video light4. Multi-light connection & disassembly5. Install VM26. Power supply1. Before using the product for the first time, please be sure to tear off the protective film in front of the COB bead.2. Power On: connect the power cord with the power adapter, plug the connector of adapter into the fixture’s power input, then attach to an electricity supply.3. Function: long press the power button, then the power button lights up. The product enters operation interface.(Factory default mode: CCT)4. Power Off: press the power button.Status Icon DescriptionCCT Mode (Short press CCT Mode Button to enter)operation②Align the reflector with the adapter ring and insert it. The ejector pin is pinched by reflector. Rotate the reflector tightly clockwise and the ejector pin springs back.anticlockwise.Settings1. Short press Settings Button to enter settings menu.2. Roll the Brightness Control Wheel to choose setting.3. Roll the Color Temperature Control Wheel to adjust corresponding setting (Wireless connection adjust need short press).When Group function is on, if the product is operated after a periodof time, it takes time to connect between products, so there will bemillisecond delay.The effective distance of transmitter(TX), receiver (RX), transmitter &receiver (TXRX) is 10 meters.Repeater (RP) function is the auxiliary function to enhance the signal oflight control and the effective distance of light control. However, too manyuses of RP function can affect product response time due to environmentalfactors.If the distance between lights in a group is more than 10 meter, it isrecommended to set a light in the middle as a signal RP point to increasethe control distance. In addition, in the state of multi-light connection, theresponse of the product can be effectively improved when the RP functionof one light is turned on if connected lights are more than five, the RPfunction of two lights are turned on if there are more than ten, and so on.Restore factory settings: long press two wheels together for 5 secondsand the product reboots to restore the factory default mode.SpecificationsColor Rendering IndexColor Temperature RangeBeam AngleIlluminationCOB Output PowerRated PowerLight Working VoltageCooling ModeConnectorBody MaterialLight Dimension (mm)WeightOperating Environment Temperature97+2700K-6500K(±200)≈∠120° Reflector≈∠15°See the Form Below＞60W80W (Max)DC 20V 4ASMART/QUIETType-C, supports PD3.0 20V 4AAluminum Alloy+ABS140*80*90 (Light Base Not Included)Light: 550g Light Base: 160g-10~50℃Packaging ListCL60 Video Lightx1Standard Adapter(Bowens Mount)x1Light Base x1Bowen MouthReflector x1COB protectivecover x1Power Adapter x1Carrying Bagx1User Manualx1WARRANTYWarranty PeriodThank you for purchasing COLBOR products.1. Customers are entitled to free replacement or repair service in case ofquality defect(s) found in the product under normal use within 30 days uponreceipt of the product.2. Original COLBOR products are entitled to 12-month limited warranty service.The warranty period begins on the date of purchase of brand new, unusedproducts by the first end-user.Within the warranty period, if product defect or failure is attributable to materialdefection or technological problem, the defective product or defective part willbe repaired or replaced without charge (service and materials fee).Warranty Exclusions and Limitations1. Faults resulted from inappropriate use of a product without following itsoperation specification2. Artificial damage, e.g. crash, squeeze, scratch, soaking, exposing to rain ordamp3. Modifications to a product by its user or a third party without prior writtenconsent of COLBOR, e.g. replacement of element or circuit, label alteration4. The code on product is inconsistent with that of warranty certificate, or thecode on the product or warranty certificate is altered or torn off5. All consumable accessory attached to a product, like cable, cover6. Faults as a result of force majeure, such as fire, flood, lightning, etc.Warranty Claim Procedure1. If failure or any problem occurs to your product after purchase, pleasecontact a local agent for assistance, or you can always contact COLBOR’scustomer service through email.2. Please retain your sales receipt and warranty certificate as proof ofpurchase. If any of these documents is missing, only sales return or chargeableservice will be provided.3. If the COLBOR product is out of the warranty coverage, the service and theparts cost will be charged.About Product1. After the test, the product with assembly structure has bearing capacity of4kg. Customers need to use according to actual conditions.2. It is recommended to use the original power adapter for power supply.The malfuction will not be included in the warranty if use other equipment topower the product.3. When more than five lights are assembled into a light matrix, turningon the RP function in one of them to provide better control stability. If thenumber of lights reaches 10, enable the RP function for two of them，and soon.Form 1The data is given from testing in a laboratory.IlluminationLight BaseLight BaseLight BaseLight BaseLight BaseReflectorReflectorReflectorReflectorReflector0.5mLUXFCLUXFCLUXFCLUXFCLUXFCLUXFCLUXFCLUXFCLUXFCLUXFC908585356695527797069026037556121041996866010613011006102270610656711259104572795677232330156414536634169115639737186317342439199018543540205919124752301615515022579239167901564270125118055167928432651966518292888268202401886187176185719919666622172073368230217817323722807753m1m5mCCT2700K3200K4300K5600K6500KDownload COLBOR Studio™ APP1.Scan the following QR code to install.2.Search COLBOR STUDIO on App Store or Google Play.COLBOR STUDIORESULT Solved Unsolved Returned(Replaced)Room 2401, 24 / F, South Tower, Lisheng Plaza, No. 68 Huadi Avenue, Liwan District,Guangzhou, China, 510000***********************Guangzhou Zhiying Technology Co., Ltd。

触摸遥控灯带控制器规格书1：遥控器技术参数：1：电源，AAA*3.2: 外壳材料，ABS。

3：工艺处理，彩色印刷和UV光油。

2：控制器技术参数：1：工作电压：DC12V2：输出控制：3路。

3：控制电流：每路5A。

4：连接方式：共阳连接。

5：外形尺寸：L58*W70*H286：接收距离:20M。

3：遥控器的按键功能定义：1号键，开关机。

2号键，为模式按键，3号键，为彩灯,白灯切换按键。

4号键，为亮度(速度)调高按键。

遥控器外形图5:号键，为亮度(速度)调低按键。

4：使用方法：1：一号键对应开关机功能，在任何状态下可以实现开关机功能。

2：二号键对应功能切换键。

每按一次切换一个模式。

分别对应15个模式。

3：三号键在任意模式下按一次就进入白色模式，可以4,5号按键来调亮度, 再按一次进入彩色光模式,在彩色色模式下可以通过4,5号键调节亮度,此时通过触摸可以调颜色.。

4：断电记忆功能记忆，当电源断电时，下次上电会记忆断电前的功能。

5，对码功能：对于一个新的组合，在控制器断电开机的三秒钟内，遥控器按4号键一次，就会对码，对码后成功后，灯光就会闪烁3次。

表示对码成功。

清码功能，在控制器断电新开机三秒钟内，遥控器按4号键按5次，就会清码，清码成功后，灯光就会闪烁6次。

二号键对应功能表:5:使用注意事项：遥控器在安装电池时，请保持手指不要接触或靠紧触摸环，来提高触摸环的灵敏度，并且在装上电池3秒钟后在使用遥控器。

如果使用时发现触摸环的灵敏度较低，请打开电池重新安装。

6:控制器安装连接图:。

1、产品型号：JX-5050RGB120-APA102;2、光源：SMD 5050 LED;3、板材：FPCB;4、芯片：台湾晶元芯片。

5、IC型号：APA102，(1米144颗IC，1个IC控制1颗LED灯）;6、灰度等级：256级，（1米144个像素点）;7、LED数量：144灯/米，每1个灯为一组，可以剪切;8、发光角度：120°;9、发光颜色:可以通过控制器调为，白，红，黄，蓝，绿,等;10、标准工作电压: DC 5V;11、功率: 43.2W ±10% / 米;12、防水等级：不防水、滴胶（IP65）、套管（IP67），套管实心灌胶（IP68）等；13、FPCB板的尺寸: 宽度:12mm, 厚度: 3mm;14、FPCB颜色：白色，黑色;15、包装方式: 2m / 卷, 灯条后面背3M胶，静电袋封装;16、重量: 0.35kg /卷;17、装箱：50卷/箱箱体尺寸：450*330*310(mm)、重量：27KG；18、我司可提供配套幻彩控制器和电源19. 一条数据线,两条电源线,10MM宽白色板,256级灰度,可通过控制器实现任意效果.也可以实现，文字，数字，英文，图片，动画，等等。

配套控制器二、主要特点１.控制原理：一个IC控制三颗LED组成一个回路(一组)，控制器通过控制IC 对FPCB里面的电路进行控制，从而控制LED灯条变化不同的效果；如闪烁，追逐，跳变，顺时针跑马，逆时针跑马，单色跑马，变色跑马，单颗追逐从头到尾，流水，模拟闪电等；此款灯条的变化效果不限于目前控制器内置的94种效果，可以根据客户需要，自行编写；排成屏的形式可以显示，文字，字母，图片，动画，等等。

2、环保安全：采用优质高亮SMD 5050 LED。

具有耗电小、产生热量小、无眩光，耐冲击等特点。

低电压直流5V，12伏供电，安全可靠性高。

3、色彩丰富多样可根据客户需要通过控制器任意调节。

4、寿命长：平均寿命达8万小时。

深圳市阶新科技有限公司APA102双信号灯珠介绍说明书智能外控集成 LED 光源APA102内置IC灯珠产品信息名称： APA102C品牌：阶新科技(IC为台北金建供)货号：APA102颜色：RGBAPA102内置IC灯珠产品特点APA102为RGB三色LED 调光控制串接IC,使用CMOS制程，提供RGB三色LED输出驱动与 256级灰階调整输出以及32级亮度调整，APA102采用双线输出方式，借由同步的CLK 讯号，使串接各晶片之输出动作同步。

APA102内置IC灯珠产品规格产品型号颜色流明刷新率输入电压消耗功率可视角度重量（g）尺寸（mm）长*宽*高操作温度（摄氏度）SUPER LED全彩16777216R 340-450mcdG 260-770mcdB 40-280mcd400cycle5VDC0.2W(MAX:1W)水平：1600.1 5*5*1.4 -20～50APA102内置IC灯珠产品特性说明1、CMOS制程、低压、低耗电2、双线同步控制3、可选择正输出或负输出4、RGB三色LED输出，8 Bit(256级)色彩设定，5 Bit(32级)色彩设定，5 Bit(32级)亮度调整5、内建20mA定电流输出6、具备信号自我检测功能APA102内置IC灯珠产品尺寸参考图APA102内置IC灯珠脚位说明NO. PIN NAME I/O FUNCTION1 VDD P电源正端2 VREG O 4.5V稳压输出3 CKO O串接时脉信号输出端4 SDO O串接资料输出端5 VEN I自我检测功能选择6 CSEL I串接时脉信号反向选择7 POLAR I 正负输出选择8 OSCI I振荡输入端9 SDI I串接资料输入端10 CKI I串接时脉信号输入端11 PEXT I定电流源调整端12 VSS P电源负端13 G O绿光LED输出端14 R O红光LED输出端15 B O蓝光LED输出端APA102内置IC灯珠功能方块图APA102内置IC灯珠主要应用领域● LED全彩发光字灯串,LED全彩模组,LED幻彩软硬灯条,LED护栏管，LED外观/情景照明等● LED点光源,LED像素屏,LED异形屏,各种电子产品,电器设备跑马灯等。

SE-335 LED软灯条产品效果展示：335LED软灯条60珠/米12V一、特点：1、采用高亮度SMD335 LED灯珠， FPC线路板，每三个LED为一段。

2、每条的标准长度为5M，每条灯珠数量300PCS LED灯珠3、发光颜色：红/绿/蓝/黄/白/暖白等多种颜色可供选择4、工作电压： DC12V二、用途：1、SMD高亮度硬灯条适用于酒店，超薄灯箱，KTV娱乐场所等室内装饰。

2、用于广告招牌等精品装饰领域。

3、家居装饰照明灯，显示及展览。

4、商场专柜，珠宝，首饰台及名贵钟表柜台。

三、产品规格：型号颜色电压数量功率SE-335-60-R 红DC12V 60LED/M 4.8W SE-335-60-G 绿DC12V 60LED/M 4.8W SE-335-60-B 蓝DC12V 60LED/M 4.8W SE-335-60-Y 黄DC12V 60LED/M 4.8W SE-335-60-W 白DC12V 60LED/M 4.8W SE-335-60-WW 暖白DC12V 60LED/M 4.8W四、 参数灯珠类型号： SMD 335 LED 可选颜色： 红/绿/蓝/黄/白/暖白/ 发光角度: 120度 灯珠数量: 60PCS / 米 外形尺寸: 1000*2*5mm 按整体封存装: 滴胶防水材质：FPC软灯条滴胶防水图示序号项目item 单位 参数范围Parameter range1 工作环境温度working environment ℃ -40~502 储存条件 storage condition ℃ -50~60 4 额定电压 limited voltage V DC 12V 5 工作电流current mA 20 6 功耗 Input power W 4.8W 7 光通量luminous flux LM 300-360LM8 色温color temperature K 暖白（2800-3200K ），正白（6000-6500K ），冷白（10000K 以上）9防水等级IP20、IP65、IP67五、注意事项：六、产品应用应用家居装饰应用KTV装饰●使用说明use manual:1.请先仔细阅读产品规格书,确认其使用环境是否符合规格书上的条件上,方可放心使用. Please read the specificationfirst to make sure the using condition is fit2.将产品接入电源时,请先确保开关处于闭合状态..Please shut off the switch before connect the product, then turn on3.本产品保质期为二年This product warranty for two year。

SM16703 IC（5050）灯条规格书一米10段60灯LED全彩灯条又名LED幻彩灯条，LED数码灯条，像素灯条，英文名为：LED pixel strips，产品为柔性FPC(软灯条板)/PCB(硬灯条板)为基板焊接LED，以及外围电路形成，可以实现追逐，流水，幻彩，显示效果等，主要用于KTV，酒店，家庭等等地方的装饰.SM16703全彩灯条采用一个IC六个灯,俗称”一拖六”,IC为SM16703,灯珠是5050RGB灯珠.工作电压为24V直流电压,配备24V全彩控制器可实现渐变/跳变，单/多跑马变，流水/追逐变，流星/快闪,单色变/混和变等等各种效果模式！灯带带有智能IC芯，可通过全彩控制器或带有编程的，达到任何想要的效.*产品规格*产品名称: 10段60灯灯珠型号: 5050RGB内置IC灯珠型号: SM16703工作电压: 24V功率：±18W/米灰度等级：256数据传输速率：800K/S工作温度：-40°C---80°C工作寿命：30Kh灯珠数量: 60灯/米IC数量: 10个IC/米（集成到了灯珠外部）10个像素点/米发光颜色：全彩/通过控制器控制能实现任意颜色任意效果（可定制其他单色跑马）点间距：板宽：12MM板底颜色：白板 / 黑板防水等级与重量：裸板-不防水 -滴胶防水-IP65 -套管防水-IP66 -灌胶防水-IP68 -包装：5米/盘卷盘固定防静电袋包装裸板-不防水：两端出三并对插接头外加双色电源线；背面贴3M强力双面胶；5米/盘，卷盘固定静电袋包装出货滴胶防水-IP65：表面覆盖一层透明防护硅胶；两端出三并对插接头外加双色电源线；背面贴3M强力双面胶；5米/盘，卷盘固定静电袋包装出货套管防水-IP65：将灯条置入360度全方位保护的硅胶套管内部；两端堵头堵死出三并对插接头外加双色电源线；5米/盘，卷盘固定静电袋包装出货灌胶防水-IP68：全方位保护的硅胶套管内部再注满透明硅胶；两端堵头堵死出三并对插接头外加双色电源线（也可出特制的防水对插接头）；5米/盘，卷盘固定静电袋包装出货*产品优点*1、比传统的单色灯条更漂亮、色彩更绚丽。
