ZJ3闭合，直流电源经回路7和10使合闸接触器HC励磁，使断路器合闸。由于 ZJ电流自保持线圈的作用，只要电压线圈被短时启动，便可保证使ZJ于合闸
过程中一直处于动作状态，从而使断路器可靠合闸。
如果线路上的故障是暂时性的，则断路器合闸后DL1打开，TWJ失磁， TWJ1打开，1SJ返回ZJ也因DL1打开而返回。ISJ返回后，1SJ1断开，电容C开 始经1R充电，大约经10～15s后，C两端充满电压，这一电路就自动复归，准
图6.1 电磁式三相一次自动重合闸原理接线图

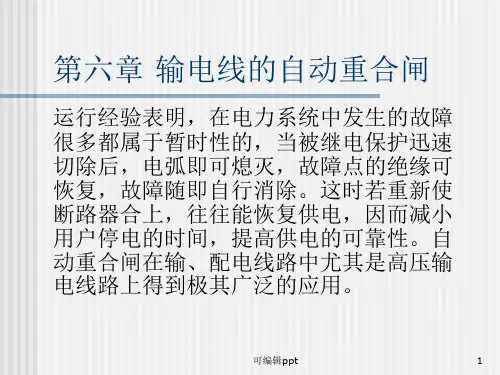

三、三相一次自动重合闸的工作情况
(l）正常情况下
线路处在正常工作情况下，断路器处在合闸状态，其辅 助常开接点DL2闭合，常闭接点DL1打开，控制开关KK的接点 21、23接通，重合闸继电器中的电容器C经1R而充满电，电 容器两端的电压等于电源电压。用于监视中间继电器ZJ接点 是否完好灯光监视回路6接通，XD亮。
路器跳开。断路器跳开后，KK的接点21、23断开，接点2、4 接通，使重合闸回路失去正电源，不可能再动作于合闸。而2、 4接通后，使电容C经2R放电，C上的电压迅速降低。
(4）手动操作合闸时 当手动操作合闸时，KK接点5、8接通，经回路10启动合 闸接触器HC，断路器合闸，同时，KK的接点21, 23, 25,28接 通，接点2、4断开，重合闸回路获得正电源，正电源经IR向C 充电，但需经10～15s 才能充到操作电源电压。接点25、28接 通后，使加速继电器JSJ动作，JSJ接点闭合。如线路上有故 障，则断路器合闸后，继电保护随即动作，经JSJ接点使断路 器无延时跳开。这时，电容器C两端电压还比较低，不足以使 ZJ启动，故重合闸不可能动作。
(5）防止断路器多次重合于永久性故障的措施 在原理接线图中，若ZJ动作后，它的常开接点ZJ1、ZJ2、 ZJ3被粘住时，线路发生永久性故障，则当第一次重合闸后， 保护再次动作，使断路器断开，断路器跳开后，由于DL1又处 于闭合状态，若无防跳继电器TBJ，则ZJ被粘住的接点又会立 即启动HC，发出合闸脉冲，形成多次重合。为此，在原理图 中装设了防跳继电器TBJ。
