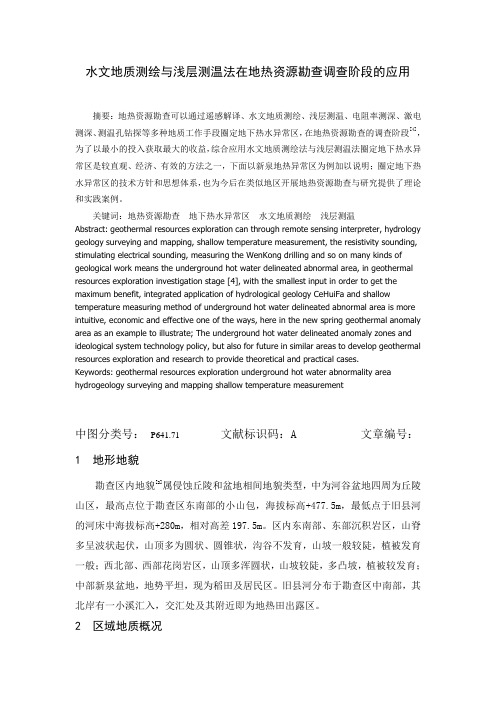

水文地质测绘与浅层测温法在地热资源勘查调查阶段的应用摘要：地热资源勘查可以通过遥感解译、水文地质测绘、浅层测温、电阻率测深、激电测深、测温孔钻探等多种地质工作手段圈定地下热水异常区，在地热资源勘查的调查阶段[4]，为了以最小的投入获取最大的收益，综合应用水文地质测绘法与浅层测温法圈定地下热水异常区是较直观、经济、有效的方法之一，下面以新泉地热异常区为例加以说明；圈定地下热水异常区的技术方针和思想体系，也为今后在类似地区开展地热资源勘查与研究提供了理论和实践案例。
关键词：地热资源勘查地下热水异常区水文地质测绘浅层测温Abstract: geothermal resources exploration can through remote sensing interpreter, hydrology geology surveying and mapping, shallow temperature measurement, the resistivity sounding, stimulating electrical sounding, measuring the WenKong drilling and so on many kinds of geological work means the underground hot water delineated abnormal area, in geothermal resources exploration investigation stage [4], with the smallest input in order to get the maximum benefit, integrated application of hydrological geology CeHuiFa and shallow temperature measuring method of underground hot water delineated abnormal area is more intuitive, economic and effective one of the ways, here in the new spring geothermal anomaly area as an example to illustrate; The underground hot water delineated anomaly zones and ideological system technology policy, but also for future in similar areas to develop geothermal resources exploration and research to provide theoretical and practical cases.Keywords: geothermal resources exploration underground hot water abnormality area hydrogeology surveying and mapping shallow temperature measurement中图分类号：P641.71文献标识码：A 文章编号：1 地形地貌勘查区内地貌[2]属侵蚀丘陵和盆地相间地貌类型，中为河谷盆地四周为丘陵山区，最高点位于勘查区东南部的小山包，海拔标高+477.5m，最低点于旧县河的河床中海拔标高+280m，相对高差197.5m。
测绘技术在地热资源勘探中的作用与地热能利用技术推广地热能作为一种可再生的清洁能源，被越来越多的国家和地区所重视和利用。
地热资源的勘探和利用是确保地热能可持续发展的关键步骤。
而在地热资源的勘探中，测绘技术发挥着不可或缺的作用。
本文将探讨测绘技术在地热资源勘探中的作用，并探讨地热能利用技术的推广。
首先，测绘技术在地热资源勘探中的作用不可忽视。
地热资源的分布与地壳构造、地下水流动、地热梯度等因素密切相关。
通过利用测绘技术，我们可以对地下的地热资源进行准确的测量和分析。
例如，使用地热地球物理勘探方法，可以通过测量地下温度、热流密度等参数，确定地热资源的梯度和分布情况。
此外，测绘技术还可以帮助我们了解地下水流动的情况，进而对地下热水库的形成和分布进行预测。
通过综合分析不同测绘方法所得到的数据，可以绘制出地下热储层的地质模型，为地热资源的开发和利用提供可靠的依据。
其次，地热能利用技术的推广也是保障地热能可持续发展的重要环节。
随着全球能源需求的增加和环境问题的日益突出，地热能作为清洁、可再生的能源备受关注。
地热能的利用技术种类繁多，包括地热发电、供暖和制冷等多个领域。
在地热发电方面，目前已经发展出了蒸汽动力循环、闪蒸动力循环以及二元循环等多种技术。
这些技术的发展离不开测绘技术的支持。
通过使用测绘技术获取地热资源分布的详细信息，可以为地热发电站的建设提供可靠的依据，并能够优化方案，提高地热能的开发效率。
在供暖和制冷方面，地热能利用技术也有广阔的应用前景。
利用地热能进行供暖可以大大减少传统能源的消耗，并减少环境污染。
通过使用测绘技术，我们可以确定地热水的蓄热能力和温度分布，以确定最佳的地热供暖系统设计。
在制冷方面，地热能与地下水的供应结合起来，可以实现低温制冷，节能高效。
测绘技术可以提供地下水的分布情况和流动速度等信息，有助于制冷系统的布局和调整，提高制冷效果。
另外，地热能的利用技术推广还需要解决一系列的技术和经济问题。
测绘技术在地热资源利用中的应用地热能作为一种可再生能源，具有巨大的开发利用潜力。
而测绘技术在地热资源利用中扮演着重要的角色。
本文将探讨测绘技术在地热资源开发利用中的应用，包括勘探、开发和管理等方面。
一、地热资源的勘探阶段地热资源的勘探是开发利用的关键环节。
测绘技术在地热资源的勘探中起到了至关重要的作用。
首先，测绘技术可以用于地热资源的地质勘探。
通过地质勘探，可以了解地下地质结构以及地热资源的分布情况。
测绘技术可以通过卫星遥感、地形测量等手段获取大范围的地质信息，从而对地热资源的存在与分布进行初步判断。
其次，测绘技术在地热资源的地球物理勘探中也发挥着重要作用。
地球物理勘探是通过测量地球物理场的变化，间接反映地下的物理性质及地热资源的存在情况。
测绘技术可以利用重力、磁力、电磁等物理场的变化，绘制地下物理参数的分布图，从而为地热资源的勘探提供了科学依据。
另外，测绘技术在地热资源的地球化学勘探中也扮演着重要角色。
地球化学勘探是通过采集地下水、土壤、岩石等样品，分析其中的化学成分，从而揭示地热资源的存在与特征。
测绘技术可以通过地下水的取样和化学分析，获取地热资源的地下地球化学信息，准确判断地下地热系统的特征。
二、地热资源的开发阶段测绘技术在地热资源的开发阶段也发挥着重要作用。
首先，测绘技术可以用于地热井的设计。
地热井是地热能转化为可用能源的重要设施，其设计合理与否直接影响地热能的开发利用效果。
测绘技术可以通过测量地下地质信息和地热资源的分布情况，综合分析地热井的位置、深度和布设密度等参数，制定出合理的地热井设计方案。
其次，测绘技术在地热井施工过程中也发挥着关键作用。
地热井的施工需要准确地掌握井孔的位置和方向，以及井孔的尺寸和形状等参数。
测绘技术可以通过全站仪、激光扫描仪等设备，精确测量地热井的位置、形态和尺寸等参数，为地热井的施工提供科学依据。
另外，测绘技术在地热井的运行与维护中也发挥着作用。
地热井的运行监测包括井孔温度、压力、流量等参数的实时监测和记录。
热流量测井技术在地温场勘测中的应用地温场勘测是地质勘探中的重要环节，它可以帮助我们了解地下温度分布，为地热资源的开发利用提供关键数据支持。
而热流量测井技术作为一种非常有效的测量方法，被广泛应用于地温场勘测中。
本文将介绍热流量测井技术的原理、方法以及在地温场勘测中的应用案例。
一、热流量测井技术原理热流量测井技术是利用热传导原理来测量地下温度分布的一种方法。
它通过在井眼中放置热流量测井仪器，测量地层中的温度变化，进而推算出地下温度场的分布。
热流量测井仪器通常由热电偶、温度计等组成，可以实时监测温度变化，并通过传感器将数据传输到地面。
二、热流量测井技术方法1. 热流量测井仪器的选择热流量测井仪器的选择决定着测量的准确性和精度。
常见的热流量测井仪器有热电偶传感器、热阻传感器等，选择适合的仪器可以提高测量的可靠性。
2. 井斜测量与校正在进行热流量测井之前，需要对井眼的位置和井斜进行测量和校正，以确保测量结果的准确性。
井斜测量可以通过测量井眼轨迹和倾角来实现。
3. 温度数据采集与处理热流量测井仪器会实时采集井眼内部的温度数据，这些数据需要进行处理和分析。
常用的方法有数据平滑处理、数据曲线绘制等，通过对数据的处理可以得到更为直观和准确的地温场分布图。
三、热流量测井技术在地温场勘测中的应用案例1. 某地区地热资源勘探一个典型的应用案例是在某地区进行地热资源勘探。
利用热流量测井技术可以获取地下温度分布信息，进而分析地热能的分布情况。
这对于地热能的开发利用非常重要，可以帮助确定合适的井口位置，提高地热能开采的效率。
2. 地下水系统研究另一个应用案例是在地下水系统研究中的应用。
地温场勘测可以提供地下水流动和分布的参考数据，通过分析地温场的变化，可以了解地下水流动路径和速度，帮助优化地下水资源的开发和管理。
3. 环境地质勘察热流量测井技术还可以在环境地质勘察中应用。
通过测量地下温度分布，可以了解地下水运动和物质迁移的特征，为环境保护和地质灾害防治提供科学依据。
测绘技术在地热资源开发中的应用方法地热能作为一种清洁、可再生的能源形式，受到越来越多国家和地区的关注。
在地热资源的开发中，测绘技术起着关键的作用。
本文将探讨测绘技术在地热资源开发中的应用方法，从地热勘探、开发设计、监测管理等方面进行阐述。
一、地热资源勘探与调查地热资源的勘探和调查是开发利用地热能的第一步，也是决定地热资源开发可行性和效益的关键环节。
测绘技术在这一过程中起到了重要作用。
通过地面地热实验、测井和地热地质勘察等手段，测绘技术可以获取地热资源的分布、温度、地下水动态等信息。
通过测绘技术对地下地热分布的精确度和地热能量的可用性进行定量评估，可以为后续的地热资源开发提供基础数据和科学依据。
二、地热资源开发设计测绘技术在地热资源开发设计中的应用离不开数字地形测绘、地下水流模拟、地下温度场数值模拟等技术。
通过采集、处理地形、地质、地下水等数据，利用数字高程模型等工具，可以实现对地热井的布置优化和地下管网设计。
此外，测绘技术还可以通过地下水流模拟，预测地下水流规律，为地热能量利用提供科学依据。
通过地下温度场数值模拟，可以预测地热井温度分布，指导地热能量调控和利用方式的选择。
三、地热资源开发工程施工地热能开发工程的施工需要进行地下空间的探测和定位，以及管道敷设等工作。
测绘技术可以通过地下雷达、地热成像等手段，实现地下障碍物的快速识别和管道敷设路径的优化。
同时，测绘技术在地热井施工中的应用也十分重要。
通过三维激光扫描和地面控制点布置，可以准确获取地热井的位置、倾斜角度等信息，保证工程施工的准确性和效率。
四、地热资源开发管理与监测地热资源开发的管理与监测是确保地热能提供可靠、稳定供热的关键。
测绘技术在地热资源开发管理与监测方面的应用主要包括地表沉降监测、地下水位监测和地热井产能监测等。
通过使用遥感技术、GPS定位等手段，可以对地热开发区域进行快速和精确的地表沉降监测，及时掌握地下水位变化情况。
此外，地热井产能监测也离不开测绘技术的支持，通过采集地热井的产能数据，实现对地热资源利用状况的实时监测与评估。
地热勘查实施方案一、引言地热能作为一种清洁、可再生的能源，具有广阔的应用前景。
为了加强对地热资源的探测和利用，制定一份科学合理的地热勘查实施方案，对于地热能的开发利用具有重要意义。
二、目标和任务1. 目标：明确地热勘查的目标是为了获得准确的地热资源分布情况，为地热能的开发利用提供科学依据。
2. 任务：通过地下水温度、地热梯度和地热特征等参数的调查，建立准确的地热资源数据库；通过开展地热能源勘查，确定地热能的分布范围和潜力。
三、实施步骤1. 前期准备：确定勘查区域范围，收集相关地质、水文地质和地热资料，编制勘查方案。
2. 现场勘查：包括地热井钻探、测温、取样等工作，详细记录实施情况和相关数据。
3. 实验室分析：对采集的地下水和地层样品进行化验和分析，获得温度数据和地热特征。
4. 数据处理：将实地采集和实验室分析的数据进行整理和汇总，建立地热资源数据库，并进行统计和分析。
5. 结果评价：根据地热资源数据库，对勘查区域的地热能分布和潜力进行评价和预测。
四、勘查方法和技术1. 地温测量：选取合适的地温测点，在同一时间段内进行地温的测量和记录，利用地热梯度计算地热流。
2. 地热深井钻探：选择勘查区域内具有代表性的点位进行地热深井钻探，获取地下水温度、温度剖面等数据。
3. 水文地质调查：调查勘查区域内的地下水资源分布情况、地下水脉动和地下水循环，为地热能利用提供基础数据。
4. 地球物理勘查：采用地震勘探、电磁法、重力法等地球物理勘查方法，获取地下岩性和地壳构造信息。
5. 数学模型建立：根据采集的实际数据，建立地热资源模型和地热场分布模型，为工程开发提供决策依据。
五、安全与环保措施1. 勘查人员必须进行专业培训，熟悉勘查操作流程和安全规范，配备必要的安全装备。
2. 勘查过程中应严格遵守环境保护法律法规，尽量减少对环境的影响。
3. 合理使用和处理化学试剂和废弃物，确保不对周围环境和生态系统造成污染。
六、经济效益和社会效益1. 经济效益：地热勘查的结果可以为地热能的开发提供可靠的数据支持，降低勘查风险，提高开发的经济效益。
地温测量在地热资源勘查中的应用
[摘要]地温测量在地热资源勘查中具有十分重要的意义。
地温测量可在由一定间隔的点、线组成的测网上进行，测线方向一般应垂直于地热异常的长轴或储热、导热构造的走向，测网密度应根据地热异常形态、规模等确定。
地温测量可分为浅部测温、深孔测温两种方法。
钻孔地温测量剖面图、等温线断面图、等温线平面图是地温测量的主要成果图件。
【关键词】地温测量；地热异常；浅部测温；深孔测温；成果图件
赋存于地球内部的热能，是一种巨大的自然能源，它通过火山爆发、温泉、间隙喷泉及岩石的热传导等形式不断地向地表传送和散失热量。
火山爆发时喷出的熔岩浆，或是从地下喷出或涌出的热水和蒸汽都是巨大的载热体，它们不断地将地球内部的热能带到地表，在地表或近地表处形成强烈的地热显示和具有经济开发价值的地热田，为人类提供廉价的洁净能源。
凡是在某一未来时间内能被经济而合理地取出来的那部分地下热能，我们称之为地热资源。
地热资源从严格意义上说不是可再生能源，但是地热能蕴藏十分巨大，几乎取之不尽所以也是重要的新能源。
本文主要介绍在地热勘查中首先要使用的勘查工作方法－地温测量法。
1.地热异常
地热异常是由于火山活动岩浆作用、地震及其他地壳被破坏的构造所引起的。
凡地热增温率超过某一正常值的地区，或是地表热流量显著地高于地球热流平均值的地区，统称为地热异常区。
它是地壳深部热流上移对地表作用所形成的异常现象。
例如，某一地区的正常地热增温率在2～3℃/100m范围内，那么我们就可以规定：凡增温率超过3.5℃/100m的地区均为地热异常区。
地下热水（汽）是强大的载热流体，它是将地下热能从深部传递到地表的重要媒介。
大气降水渗入地壳内部经深循环加热后，在有利的地质构造条件下，由于静水压力作用而沿一通道上涌至地表，可携带出巨大的热量。
如果地下水沿缓倾斜或近水平产状的地层或构造通道运动，一般都能与围岩达到温度平衡，而不能形成地热异常或仅有微弱的地热异常显示；如果是地下水沿产状较陡的地层或近于直立的断裂带上涌时，在多数情况下，因其具有很高的速度且来不及与围岩达到完全的热平衡，因此，在热水上涌的主要通道附近，常常形成局部的地热异常区。
寻找地热异常区对开发利用地热十分重要，因为在这种地区凿地热井，同样的深度同样的投资可以获得较高的热流体温度。
所以地热异常是圈定和评价地热田极为重要的因素。
地热异常是探寻地热田的直接标志，因此在地热田勘查工作
中首先要进行地温测量以圈定地热异常范围及分布特点等。
2.地温测量方法
地温测量包括遥感测量法和地下测量法两种方法。
遥感测量法适用于大面积地热勘查，方法是在人造地球卫星或飞机上装置红外扫描仪器，测量地表辐射或反射的红外电磁波，可以测量全球或一个测区的地表温度场特征及其变化，并给出红外扫描图像，以此来圈定地热异常区的范围。
地下测量法适用于区域或局部地热勘查，需在钻孔或浅孔中直接进行地温测量。
本文主要对地下测量法的仪器和工作方法作一个简单介绍。
2.1 地温测量仪器
地温测量使用的温度计为地壳最上部可及深度范围内的稳定测量装置。
根据所研究的问题可选用最高水银温度计、半导体热敏电阻温度计或电阻温度计。
2.2 地温测量的工作方法
由于地热异常区的热量可以通过传导而不断地向地表扩散，测量地下一定深度的温度和天然热流量，便可以圈定热异常区，并大致推断地下水的分布范围。
地温测量可在由一定间隔的点、线组成的测网上进行。
测线方向一般应垂直于地热异常的长轴或储热、导热构造的走向。
测网密度应根据地热异常形态、规模等确定，如控制地下热水的构造不清，热异常形态复杂，则测网密度应加大；若覆盖层较厚，地热异常不明显，则测网密度可适当放稀，而扩大测量面积。
地温测量的深度应根据储热构造的埋深、温度及当地的水文地质、气候条件而定。
在埋深较小的高温地热区，由于地表地热异常明显，可采用浅部测温。
浅部测温包括地表温度调查和浅孔地温调查两类。
对于埋深较大的地热区，地表没有地热异常显示或显示微弱的情况下多采用深孔测温法。
地表温度调查是测量土壤的温度和温度梯度，为减少气温变化的影响，一般在地热异常显示较好的民井中或深10~30m的浅孔中用温度计进行测量。
由于近地表热异常的延伸范围一般较小，故点距应小于50m，大多在10~30m之间。
高温地热田的勘探中，利用地表温度调查圈定热异常的范围十分有效。
但在中低温地热田的勘探中，对调查有较厚盖层的地区进行测温勘探时，测温深度应该加深（若延至常温带以下深度效果更佳），测区范围相应扩大，这样才可能较好地圈定地热异常的范围。
浅孔地温测量的孔深一般在50~200m之间，深孔地温测量的孔深大于200m，钻孔间距取决于地热异常的范围。
其优点在于不受气候变化的影响，但钻进费用较土壤温度测量高。
测温孔应尽可能避开喷气孔、冒汽地面和热泉等，以便能测取到真正的地下热状态测温勘探过程中，应尽量避免自然因素和认为因素的影响，包括日照、地形、大气降水、地下水活动和人工热源对温度测量的干扰。
诸如地下水活动可能
带走传导热流，而导致梯度测量数值的假象，过浅的地温测量应该校正因气温带来的数据偏差等，所以，测温勘探最好选择同一时间完成，选择同在早上或夜间作业，以增加测量数据的准确性。
在钻井内进行温度测量一般要在停钻48小时后进行，为的是减少钻进过程泥浆循环对井温的干扰。
停钻后井温恢复是很慢的。
如测量允许误差为0.2℃，则需要5天的恢复期；高精度测量允许误差为0.02℃，则需要恢复两个月。
井底温度恢复较快,所以一些专门的测量,可以在钻进过程中进行分段井底温度测量。
采用石英晶体作温度计的高精度井底温度长期观测,其精度可达0.001℃。
这种长期高精度井温观测也可以用来监测地震活动和进行地震预报研究。
3.地温测量资料的整理和图示
地温测量取得的数据是极其重要的第一手资料。
为了获得有关地热异常空间分布及其规模的正确结论，必须对所收集的与地热场有关的原始资料和原始测温数据进行全面分析，分类评价。
在综合整理资料之前，需要了解钻孔温度是否已经恢复平衡。
长期静止的废井、基井、生产井、水位变化不大的水文观测孔、以及终孔后稳定3~5 天以上的钻孔测温数据可作为基础数据。
钻进过程中的井底温度、关井测静压时的井温的温度可作为同类数据的对比和参考数据。
迳流影响强烈的自流井和干井内的温度曲线不能作为地温资料处理。
如果目的在于确定热流密度，则应选择当地最深、又无地下水运动影响的钻孔温度资料。
根据全区内各钻孔的温度曲线，可以分别求得钻孔内各岩层的地温梯度及全区各岩层的平均地温梯度，然后利用岩芯标本测得的岩石热导率，求得钻孔各岩层的热流密度，并进而求得全区各岩层的平均热流密度值。
地温测量的成果图件主要有以下几种：
（1）钻孔地温测量剖面图，该图是根据测量钻孔内不同深度上的温度值绘制而成。
通常将此曲线附在钻孔综合成果图上，以便与钻孔的水位、流量及地层结构等进行对比分析。
图2为辽宁省绥中县汤口地段T2号钻孔的地温剖面图。
由图可见，该地段地下热水明显受冷水混入影响，在钻进过程中，上部岩石较完整部位水温要高于下部构造破碎带水温。
（2）等温线断面图它是研究地热变化的重要图件，图中除了应将各钻孔的地温数据标在图上，并勾绘等温线外，还应将地层岩性、断裂、裂隙、热岩溶蚀以及钻孔的涌水、漏水、水位等资料表示在图上，以便进行分析对比。
图3就是一幅等温线断面图。
（3）等温线平面图这种图通常是以地形地质图为底图，根据各测点同一深度的地温据绘制而成。
它对于了解地热异常区的平面形态，寻找和圈定高温中心具有重要意义。
图1为凌海市汤池子地段潜部地温等值线平面图。
由图可见，该段地温异常显示明显，地热异常区等温线长轴方向NE向，长轴中心位于F8断裂上盘，地温为15～21℃，等值线NE方向较密，SW方向稀疏，呈带状。
4.结语
地温测量是地热学的一个应用分支，它是以地球内部介质的热物理性质为基础，观测和研究地球内部各种热源形成的地热场随时间和空间的分布规律，从而解决有关地质问题的一种地球物理方法。
因此地温测量在地热资源勘查中具有十分重要的意义。
参考文献
［1］周念沪，地热资源开发利用实务全书，中国地质科学出版社，北京，2005年出版，203页，作者自行购买；
［2］李明全、胡静波、郭冬梅等，凌海市汤池子地段地热地质普查报告，地质矿产部辽宁工程勘察院，2001 年编制，24页，作者借阅；
［3］邓怀民、宋俊德、姜艳玲等，辽宁省绥中县明水～范家地热勘察报告，地质矿产部辽宁工程勘察院，2001年9月编制，42页，作者借阅；。
