广播系统简易操作说明
各部分电源插头连接好后，打开系统电源开关，主机开始开机运行。
当主机启动完毕以后（此时功放的指示灯应不再变换颜色，系统设为显示红灯），可以进行背景音乐广播、播放通知等（具体操作见下面详述）。
一、播放背景音乐
1) 打开想要播放的音源(CD或调谐器)电源开关，播放所选定媒体.
2) 按下遥控话筒已标明的输入键（CD，调谐器）,音源就会向设定的区域
播放（如果要更改音源到达的区域必须在软件里面进行修改）。
如果有高
优先级的命令在工作就无法执行现在发出的命令。
二、一般广播
1) 在遥控话筒上按下所指定的分区按键(按下全区即向全区广播)。
2) 在遥控话筒上按下已标明的讲话键，这时系统会发出提示音乐，数秒钟
后就可以进广播。
3) 广播完毕后，再按下播音键，这时系统会发出提示音乐，即播音结束。
三、 VX-2000广播系统注意事项
1) 执行所有的操作都不支持热插拔，在进行局部的安装都不许带电操作。
不要随便进入设置软件修改里面的程序，以免打乱设备的正常运行。
2) 在连接各回路喇叭线路时一定要先对喇叭线路进行检测，在确定喇叭线
路没有短路（线与线之间的阻抗应该大于3兆欧姆）和接地（线路与地
的阻抗应该大于10兆欧姆）的情况下才能接入主机。
3) VX-2000需关掉电源时，请停止一切广播，再关上AC电源。
4) 设备上不要放置任何杂物，要保证设备的通风口不要堵塞，保证机房干
燥，清洁。
深圳市天盈隆科技有限公司编制
2006年9月20日。

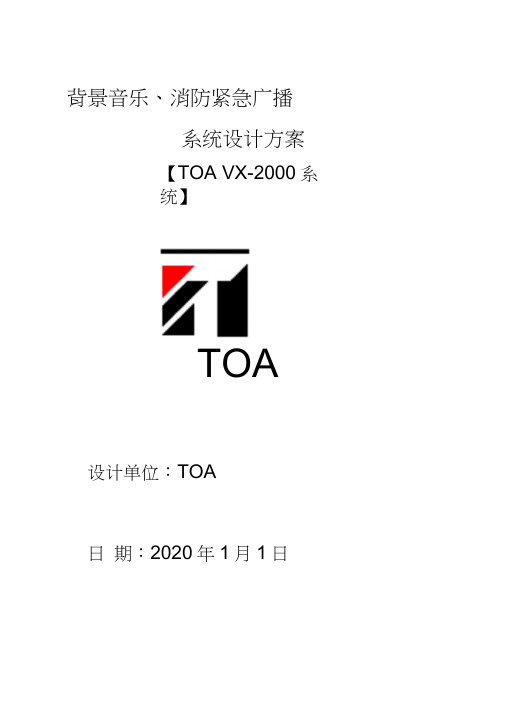

背景音乐、消防紧急广播系统设计方案【TOA VX-2000系统】TOA 设计单位：TOA日期：2020年1月1日第一章项目概述1.1工程简介1.2公共广播功能要求1.3设计依据第二章系统构成2.1系统设计说明2.2系统设备功能设计说明2.3 VX-2000系统整体技术描述第三章技术附表第一章项目概述1.1工程简介此次工程公共广播项目。
设计原则以实现公共区域背景音乐广播、公共区域事务或紧急事务广播、公共区域消防广播为目的。
本系统设计提供满足以上功能的解决方案。
1.2公共广播功能要求1. 背景音乐、紧急广播分区由于建筑物功能分区多，对广播系统要求高，所以各子系统采用内置4路音频总线的，世界著名品牌TOA的VX-2000广播系统矩阵式结构广播系统，即TOA VX-2000合并式语音诱导系统。
VX-2000系统可以根据实际需求的变化任意组合，本系统插卡模块式结构，具有良好的扩展性和维护性，稳定可靠（已通过欧标EN60849/IEC60849标准），在世界众多的安装事例中得到绝对的信赖，技术先进，允许在极为苛刻的条件下使用，系统简洁，具有良好的易用性和可操作性，以及优良的性能价格比。
按照具体使用功能，设计背景音乐及管理广播根据各楼分区分别设立本地的独立的背景音乐广播区域。
具体分区点位表见《附件一：设计院背景音乐与紧急广播扬声器点表及功能分布一览表》。
2. 背景音乐功能要求背景音乐要求进行多分区设置，具备分区广播、广播分区呼叫、业务管理分区广播等功能。
背景音乐系统应能向大厦的各个不同公共场所及特定区域提供可靠的、高质量的三套背景音乐广播。
该系统平时播放背景音乐，业务广播时可切断背景音乐，发生火灾时，与大厦消防报警系统联动，构成紧急广播系统，实现火灾和紧急事故的广播。
背景音乐设计2套音源：FM机1台、CD台。
用户可人工控制播放背景音乐，也可通过矩阵内部定时器自动定时播放。
通过遥控话筒同时对所有区域或选定特定区域分别播出业务广播、信息广播、呼叫广播等，并可在特定分区插入业务广播、会议广播和通知等。
北京寰球科研中心TOA广播系统培训资料2012年10月20日资料序号:1、现场培训资料2、V X2000系统操作手册和安装手册(电子版)3、广播系统图、机柜图、接线图4、系统软件配置文件（电子版）现场培训资料：一、VX-2000系统介绍：VX-2000系统是一套最大可满足8进50出的音频管理系统，4条母线结构，最大可满足4路音频信号同时输出。
通过话筒进行远程管理，话筒按键可通过系统软件自行定义，包括消防手动报警语音播放（启动和停止）；背景音乐模式播放（启动和停止）；业务分区呼叫（单区，多区或全区）；音量调整（每次为3Db）；故障报警显示(话筒、功放、主机、喇叭线路等故障)；分区监听等。
二、寰球科研中心背景音乐系统情况：该项目共有5栋楼，分别为A、B、C、D、E共5栋建筑，37个广播分区：其中A座每层为1个广播分区，共8个分区；B 座每层为一个广播分区，共7个分区（不含6层）；C 座每层为1个广播分区，共6个分区（不含5层，6层）；D座每层为一个广播分区，共8个分区；E座每层为一个广播分区，共8个分区。
三、具体操作步骤：1、播放背景音乐第1步：逐一打开位于机柜后方的电源插排开关，以便给所有设备通电。
通电后，所有设备显示红灯，由于各设备主机检测时间的差异，各设备逐渐会由红灯转换为绿灯状态，待所有设备均显示绿灯后，系统进入待机状态。
第2步：按下位于话筒上背景音乐模式按键，至该键绿灯亮起，表示进入工作状态。
第3步：启动要播放的系统音源，如CD机，待CD机显示读秒后，CD开始播放音乐文件。
第4步：按下位于话筒上背景音乐模式结束按键，至该键绿灯亮起，此时第2步操作取消，背景音乐播放停止。
背景音乐的播放模式：背景音乐的播放模式在系统管理软件中，预先设定完成，一经设定，只能按照该模式进行背景音乐的播放，如需更改模式，需要重新通过软件设定并上传到系统主机完成更改。
2、业务广播：业务广播可通过两种方式完成：1）人工呼叫：第1步：人工手动选取要呼叫的广播区域，可单区，多区或全区，至该区绿灯亮起；第2步：按下呼叫按钮，待话筒钟声响起并完成后，利用话筒向所选区域进行广播；第3步：广播完成后，再次按下呼叫按钮至该灯熄灭，并按下呼叫取消键，完成人工呼叫。
酒店背景音乐广播系统概述两淮豪生使用的是TOA VX2000数字广播系统公共广播系统：公共广播系统为宾馆、商厦、港口、工厂、机场、地铁、学校提供背景音乐和广播节目。
近几年来，公共广播系统还兼做紧急广播，可与消防报警系统联动。
公共广播系统的控制功能较多。
如选区广播与全呼广播功能、强制功换功能和优先广播权功能等。
扬声器负载多而分散、传输线路长。
为减少传输线路损耗，一般都采用70V或100V定电压高阻抗输送。
声压要求不高，音质以中音和中高音为主。
背景音乐简称BGM，是Back ground music 的缩写，它的主要作用是掩盖噪声并创造一种轻松和谐的气氛，听的人若不专心听，就不能辨别其声源位置，音量较小，是一种创造轻松愉快环境气氛的音乐。
因此，背景音乐的效果有两个，一是心理上掩盖环境噪声，二是创造与室内环境相适应的气氛，它在宾馆、酒店、餐厅、商场、医院、办公楼等广泛的应用。
广播音响系统的组成：不管哪一种广播音响系统，基本可分四个部分：节目设备、信号的放大处理设备、传输线路和扬声器系统。
1.节目源设备：节目源通常为无线电广播，激光唱机和录音卡座等设备提供，此外还有传声器、电子乐器等。
2.信号放大器和处理设备：包括均衡器、前置放大器、功率放大器和各种控制器及音响加工设备等。
这部分设备的首要任务是信号放大，其次是信号的选择。
调音台和前置放大器作用和地位相似（当然调音台的功能和性能指标更高），它们的基本功能是完成信号的选择和前置放大，此外还担负音量和音响效果进行各种调整和控制。
有时为了更好地进行频率均衡和音色美化，还另外单独投入图示均衡器。
这部分是整个广播音响系统的“控制中心”。
功率放大器则将前置放大器或调音台送来的信号进行功率放大，再通过传输线去推动扬声器放声。
3.传输线路：传输线路虽然简单，但随着系统和传输方式的不同而有不同的要求。
对礼堂、剧场等，由于功率放大器与扬声器的距离不远，一般采用低阻大电流的直接馈送方式，传输线要求用专用喇叭线，而对公共广播系统，由于服务区域广，距离长，为了减少传输线路引起的损耗，往往采用高压传输方式，由于传输电流小，故对传输线要求不高。

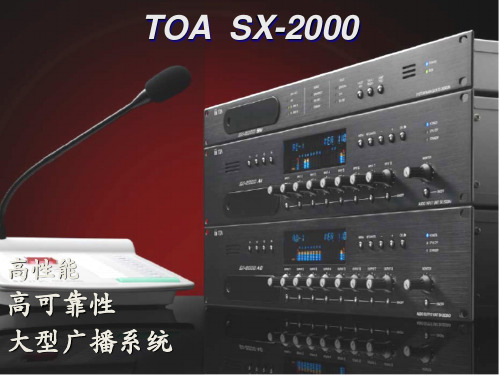

操作說明書網路智慧型音聲矩陣系統SX-2000系列感謝您選用TOA的網路智慧型音聲矩陣系統。
為了讓您能正確使用本機器，請務必詳閱本操作說明書，並請繼續支持及愛用本公司的產品。
東亞電股份有限公司目次第1章系統管理主機SX-2000SM各部位名稱及功能前面面板................................................................................................1-2設定資料的使用方法(調整DIP開關2)設定資料的使用方法..............................................................................1-4 CF卡的插入方法....................................................................................1-4讀取操作記錄資料(調整DIP開關1、2)...........................................1-5第2章音聲輸入單元SX-2000AI各部位名稱及功能前面面板................................................................................................2-2 LED顯示區............................................................................................2-4按鍵鎖定的設定及解除(調整DIP開關1).........................................2-5操作選單畫面操作選單畫面時所使用的按鍵................................................................2-6選單畫面樹狀圖......................................................................................2-7選單畫面說明.........................................................................................2-8第3章音聲輸入單元SX-2000AO各部位名稱及功能前面面板................................................................................................3-2 LED顯示區............................................................................................3-4按鍵鎖定的設定及解除(調整DIP開關1).........................................3-5操作選單畫面操作選單畫面時所使用的按鍵................................................................3-6選單畫面樹狀圖......................................................................................3-7選單畫面說明.........................................................................................3-8第4章遙控麥克風RM-200S遙控麥克風擴充單元RM-210各部位名稱及功能RM-200S................................................................................................4-2 RM-210..................................................................................................4-4指示燈的狀態區域選擇專用指示燈..............................................................................4-5廣播鍵指示燈.........................................................................................4-5變更BGM類型專用指示燈.....................................................................4-6第5章操作方法廣播使用SX-2000AI、SX-2000AO進行廣播...............................................5-2使用RM-200S、RM-210進行廣播........................................................5-3區域(類型)選擇之廣播範例........................................................................5-4區域(個別)選擇之廣播範例........................................................................5-5 BGM廣播範例.......................................................................................5-6緊急全區廣播的方法(當CPU處於關閉狀態時)..............................................5-7調整輸出入音量......................................................................................5-8監控輸出入頻道......................................................................................5-9第1章系統管理主機SX-2000SM本系統管理主機可為SX-2000整個系統音聲訊號的傳輸路徑和系統優先度控制進行設定。
