蜗轮的三维造型设计：（1）蜗轮的主要参数为模数m=4，齿数z=39，传动中心距a=98，螺旋角β=11.3099°。
计算蜗轮的几何尺寸如下：d=mz=156mmβ=11..3099ha=m=4mmhf=1.2m=4.8mda=d+2ha=164mmdf=d-2hf=146.4mma=98mm(2)启动UG软件，新建一个名为WoLun.prt的文件，选择“开始”——“建模”命令，进入建模模块。
（3）以XC—ZC坐标平面作为草图平面，绘制如图所示草图。
（4）选择“插入”——“设计特征”——“回转”命令，系统弹出“回转”对话框。
如图所示，选取草图，设置回转参数，单击“确定”按钮，则创建相应的回转体。
（5）旋转当前坐标系XC轴转到ZC轴。
（6）选择“工具”——“表达式”命令，系统弹出“表达式”对话框。
建立如图所示表达式。
（7）选择“插入”——“曲线”——“规律曲线”命令，系统弹出“规律曲线”对话框。
单击“根据公式”按钮，设置X的变化规律为xt，设置Y的变化规律为yt，设置Z的变化规律为zt，单击“确定”按钮，完成曲线绘制，其结果如图所示。
即为正侧蜗轮齿槽螺旋线。
绘制左侧螺旋线（8）选择“插入”——“曲线”——“规律曲线”对话框。
单击“根据公式”按钮，设置X的变化规律为xt，设置Y的变化规律为yyt，设置Z的变化规律为zzt，单击“确定”按钮，完成曲线绘制，其结果如上图中间所示。
即为反侧蜗轮齿槽螺旋线。
绘制右侧螺旋线（9）选择“插入”——“曲线”——“规律曲线”对话框，要求指定基础变量，默认为t。
直接单击“确定”按钮，系统再次弹出对话框要求指定X坐标分量的变化规律。
输入X，单击“确定”按钮，则确定规律曲线X坐标分量的变化规律，系统同时弹出对话框，要求进一步指定Y坐标分量的变化规律。
依次输入t、Y即可。
最后，单击“规律曲线”对话框的第一个按钮，指定Z坐标分量的变化规律为恒定值0。
再次单击“确定”按钮，则生成渐开线，如图所示。
CAD 3D建模技巧：使用旋转体命令创建几何体在CAD软件中，使用旋转体命令可以快速创建各种几何体。
旋转体命令可以将二维实体绕着指定线段或轴线进行旋转，生成三维实体。
以下是一些使用旋转体命令创建几何体的技巧。
步骤一：打开CAD软件并选择绘图模板。
选择适当的单位，以便在创建几何体时进行准确测量。
步骤二：确定旋转体的轴线。
这个轴线可以是直线、圆弧、多段线等。
轴线的形状将决定旋转体的最终形状。
步骤三：绘制轴线。
使用线段工具或圆弧工具等绘图工具来创建轴线。
确保轴线的起点和终点与所需的几何体大小和形状相符。
步骤四：选择“创建3D实体”的工具栏按钮或使用快捷键“EXTRUDE”进入旋转体命令。
步骤五：选择轴线。
点击或选择轴线，标记为轴线1。
确定轴线1后，将出现旋转体命令的选项框。
步骤六：输入旋转角度。
在选项框中，输入所需的旋转角度。
如果需要完整的360度旋转，可以输入“360”或者“Full”。
步骤七：选择要旋转的几何体。
在选项框中，选择要旋转的几何体。
可以选择已经创建的二维实体，也可以通过绘制新的封闭形状来创建几何体。
步骤八：点击“确定”按钮，旋转体命令即将开始创建几何体。
CAD软件将根据指定的旋转角度和轴线生成三维实体。
创建完成后，可以对几何体进行进一步的编辑和修改。
步骤九：保存并导出。
完成几何体的创建后，及时保存CAD文件，以便以后的编辑和使用。
还可以导出几何体为其他文件格式，例如STL文件用于3D打印。
使用旋转体命令创建几何体的技巧：1. 在选择轴线时，可以使用坐标锁定工具来确保轴线的方向和位置准确无误。
这将有助于生成预期的几何体形状。
2. 旋转体命令还可以用于创建旋转对称形状，例如圆柱体、锥体和圆台等。
只需选择适当的轴线和旋转角度，即可轻松生成所需的几何体。
3. 如果需要创建复杂的几何体，可以使用多段线作为轴线。
多段线可以将几何体的形状分解为多个线段，通过旋转体命令将其转化为三维实体。
4. 如果需要创建中空的几何体，可以使用“旋转体”命令生成实体，然后使用“减去”命令将一个较小的几何体从中去除。
autocad三维建模教程AutoCAD是一款广泛应用于三维建模的设计软件。
通过AutoCAD的独特功能和工具，您可以轻松地在三维空间中创建精确的模型。
下面，我将简要介绍AutoCAD三维建模的基本步骤和技巧。
首先，打开AutoCAD软件并创建一个新的绘图文件。
您可以选择从头开始创建三维模型，也可以导入已有的平面图进行修改。
其次，定义工作区。
在AutoCAD中，将工作区设置为三维模式是很重要的，这样可以让您在三维空间中自由移动和操作模型。
您可以通过点击“视图”选项卡，在“视口”面板中选择“3D 模型”视口样式来更改工作区。
接下来，选择适当的建模工具。
AutoCAD提供了各种建模工具，包括绘制线条、创建实体和修改对象等功能。
您可以在“建模”选项卡中找到这些工具，根据您的需求选择合适的工具进行操作。
然后，绘制基础形状。
使用AutoCAD的线条和实体工具，您可以绘制出立方体、球体、圆柱体等基本的三维形状。
通过组合和修改这些基础形状，您可以创建出更复杂的模型。
在绘制基础形状时，还需注意设置合适的尺寸和参考点。
尺寸可以通过输入具体数值或使用AutoCAD的测量工具来定义。
参考点可以帮助您对齐和精确控制模型的位置和方向。
接着，进行模型的细化和修改。
一旦基本形状绘制完成，您可以使用AutoCAD的各种编辑工具来进一步调整和完善模型。
例如，您可以使用“拉伸”命令将二维图形拉伸为三维模型，或使用“旋转”命令来调整模型的角度和方向。
此外，AutoCAD还提供了局部修改和编辑的功能，如移动、复制和删除等。
您可以通过选择合适的工具来使模型更加精细和完整。
最后，保存并导出模型。
在完成模型设计后，您可以将其保存为AutoCAD文件（.dwg）或导出为其他文件格式进行交流和使用。
总的来说，AutoCAD是一个强大的工具，可以帮助您轻松进行三维建模。
通过熟悉和掌握AutoCAD的建模功能和技巧，您可以创建出精确和专业的三维模型。

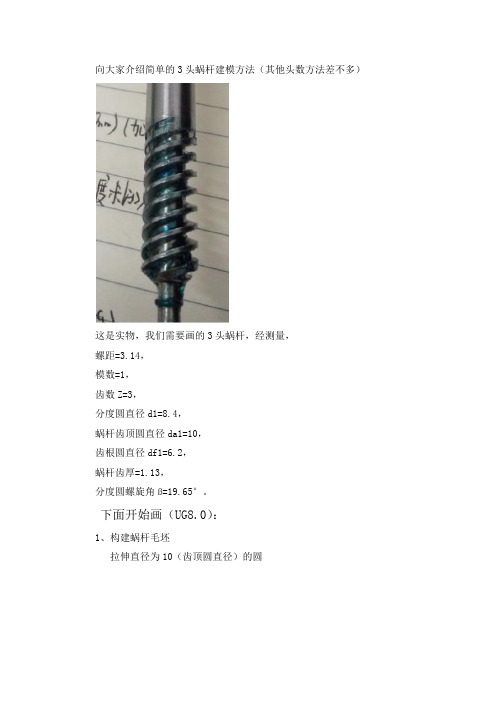

向大家介绍简单的3头蜗杆建模方法（其他头数方法差不多）这是实物，我们需要画的3头蜗杆，经测量，螺距=3.14，模数=1，齿数Z=3，分度圆直径d1=8.4，蜗杆齿顶圆直径da1=10，齿根圆直径df1=6.2，蜗杆齿厚=1.13，分度圆螺旋角ß=19.65°。
下面开始画（UG8.0）：1、构建蜗杆毛坯拉伸直径为10（齿顶圆直径）的圆注：长度实测2、绘制螺旋线螺旋线需要超出圆柱两端注：螺距=模数×蜗杆头数×螺距=3×3.14=9.42 半径=齿顶圆直径/2=5“点构造器”不要忘了刚刚说了螺旋线要超出两端，所以我取ZC值为-5。
3、创建蜗杆齿形草图新建草图，选择平分圆柱体的那个面，YC-ZCP11=螺旋角×2=19.65=39.3两条虚线是中线P23=分度圆/2P24=齿根圆/2P8=螺距-齿厚注：约束螺旋线的中点在那条中线上。
4、扫掠齿形方向选择拉伸轴的方向。
扫掠完成图选择求差目标是拉伸体，刀具是刚刚扫掠得到的确定保存WG1。
5、关键来了我们重复上面的方法，新建一个模型，WG2，改动第二步：绘制螺旋线。
只需将点的Z值改为-8.14=-5-3.14（绘制第二个头）下面的方法都一样他们的螺旋线起始位置就相差了3.14，这是最关键的。
6、很显然，你们应该猜到了，我们继续新建一个模型，WG3同样改动第二步中的“点构造器”，只需将点的Z值改为-11.28=-5-3.14-3.14（绘制第三个头）注：（以防圈数不够，我们可以增加一圈）最终得到的WG37、打开WG1，利用装配的原理，添加WG2、WG3接触对齐约束时，一定要注意方向注：实物前端有倒角由于单个没办法倒角，我就做了这样大概的倒角。
最终效果图：由于能力有限，这些会的，都交给大家了，希望可以支持。
蜗轮蜗杆的创建蜗杆的创建：在PRO/E 中使用参数化创建蜗杆，具体操作步骤如下：1.创建新的零件文件：→【输入零件名称:wogan,取消Use default template 的选中记号，然后单击OK按钮】→【选择公制单位mmns_part_solid后单击ＯＫ按钮】→【基准坐标系ＰＲＴ＿ＣＳＹＳ＿ＤＥＦ及基准面RIGHT、TOP、FRONT显示在画面上】2.参数的输入Tools/Program…/Edit Design→【打开记事本，在INPUT和END INPUT 之间以及RELATION和END RELATION 之间添加输入参数如下，然后存盘，并退出记事本】INPUTM NUMBER ;模数Z1 NUMBER ;蜗杆头数Z2 NUMBER ;蜗轮齿数DIA1 NUMBER ;蜗杆分度圆直径（标准系列值）LEFT YES_NO ;旋向，YES表示左旋，否则为右旋END INPUTRELATIONSDIA2=M*Z2 ;蜗轮分度圆直径L=(11+0.06*Z2)*M ；蜗杆有效螺旋线长度END RELATIONS→【信息窗口出现“Do you want to incorporate your changes into the model：【YES】”，选择YES，以便输入参数值】→【Enter→Select All,根据信息窗口提示，各参数赋初值如下】M = 2.5 Z1 = 1 Z2 = 30 DIA1 = 28旋向暂不输入，后期处理。
各参数的建立和赋值结束。
3.生成螺旋体Insert/Helical Swee.Protrusion …→【出现“螺旋扫描”对话框，接受属性子菜单中各默认选项，包括Constant(等导程)、ThruAxis(截面通过旋转轴线)、Right Handed(右旋) →Done】→【进入扫描廓型创建画面，绘制图7-2所示直线（尺寸如图），并绘制回转轴线】→【Tools/Relations→显示参数符号如图7-3所示，并出现Relationship对话框】→【在对话框内输入：sd3=L;sd4=L/2;sd1=DIA1/2→OK】→【单击图标，进入导程设定→在导程设定窗口输入导程值 M*PI*Z1→点击图标】→【进入截面绘制画面，绘制图7-4所示截面图形（尺寸如图）】→【Tools/Relations→显示参数符号如图7-5所示，并出现Relations对话框】→【在对话框内输入：sd61=1.25*M;sd62=M;sd63=M*PI/2-2*M*tan(20) →OK】→【单击图标→OK，生成螺旋体如图所示，】4.导程参数化上述造型过程中，各参数除导程外均已实现参数化，下面对导程实施参数化。
CAD三维模型的创建和编辑CAD（计算机辅助设计）是一项用于辅助工程设计和制图的技术，它在多个行业中被广泛使用。
而在CAD中，三维模型的创建和编辑是其中一个重要的环节。
本文将介绍CAD三维模型的创建和编辑的基本方法和技巧。
一、三维模型的创建在CAD中创建三维模型可以通过以下几种方法：1. 从2D图纸转换：在CAD中，可以通过将2D图纸转换为3D模型的方式来创建三维模型。
这可以通过将图纸导入CAD软件中，并使用3D工具将其转换为3D对象来实现。
2. 组件组合：在CAD中，可以通过将现有的基本构件组合在一起来创建三维模型。
这可以通过使用CAD软件中的组装功能，并逐步添加构件来实现。
3. 参数化建模：CAD软件中的参数化建模功能可以让用户通过定义参数和规则来创建三维模型。
这使得用户可以通过修改参数值，快速生成不同尺寸和形状的模型。
二、三维模型的编辑一旦创建了三维模型，在CAD中可以对其进行各种编辑操作来满足设计需求。
下面是几种常见的三维模型编辑方法：1. 移动和旋转：这是基本的三维模型编辑方法，可以通过选择模型的特定点或边缘，并移动或旋转它们来调整模型的位置和方向。
2. 缩放和拉伸：通过选择模型的一部分或整体，并进行缩放或拉伸操作，可以改变模型的尺寸和比例。
这对调整模型的大小和形状非常有用。
3. 倒角和倾斜：在CAD中，可以通过添加倒角（用于减少边缘的尖锐度）和倾斜（用于改变面的倾斜角度）来修改模型的形状和外观。
4. 切割和融合：通过使用CAD软件中的剖切和融合功能，可以对三维模型进行切割或合并操作。
这对于创建复杂的模型和组件非常有用。
5. 曲线和表面建模：CAD软件通常提供了曲线和表面建模的功能，可以通过将曲线和曲面旋转、偏移和拉伸来创建复杂的三维模型。
三、注意事项和技巧在CAD中创建和编辑三维模型时，有一些注意事项和技巧可以帮助提高效率和准确性：1. 使用坐标和参考点：在进行编辑操作时，使用坐标和参考点可以帮助确保模型的位置、方向和尺寸的准确性。
UG实体模型制作制作实体：涡轮减速器箱体本说明是介绍如下图所示的涡轮减速气箱体的创建过程。
涡轮减速起器箱体创建该支架的模型需要用到的特征有块（Block）、孔（Hole）、螺纹（Thread）、圆台（Boss）、凸台（Pad）、基准面（Datum Plane），用到的特征操作有边缘角（Edge Blend）和引用特征（Instance Feature）。
涡轮减速器箱体的建模步骤如下：（1）新建部件文件启动UG NX，选择菜单文件→新建，选择目录建立名为liyanqicol.part 的新部件文件，单位为毫米。
选择菜单“建模”进入建模应用模块。
（2）创建箱体1）创建长方体。
单击工具栏按钮“插入”→“成形特征”→“长方体”，建立长为80，宽为44，高为70的长方体。
如下左图所示。
图1创建长方体图2创建圆角2）创建圆角。
单击工具栏按钮“插入”→“特征操作”→“边圆角”，选择上述创建的长方体底面的两条边，创建半径为22的边缘圆角。
如图2所示。
3）将上述实体挖空。
单击工具栏按钮“插入”→“特征操作”→“抽壳”，选择上述模型的上表面为穿过面，在“缺省厚度”文本框中输入5，既设置箱体壁厚为5，单击【应用】按钮，得到如图3所示的模型。
图3创建箱体内腔图4拉伸实体边缘（2）创建连接板1）拉伸实体边缘。
单击工具栏按钮“插入”→“成形特征”→“拉伸”，选择图3箱体上表面的内四条边，单击【确定】按钮，在随后打开的对话中单击【方向与距离】按钮，在打开的“矢量构成”对话框中单击【确定】按钮，确定拉伸方向和曲线偏移方向。
在随后打开的对话框中输入拉伸参数：起始距离=0，终止距离=8，第一偏置=0，第二偏置=11，其它参数不变，单击【确定】按钮，在随后打开的“布尔操作”对话框中单击【创建】按钮，得到的模型如图4所示。
2）创建边缘角。
单击工具栏按钮“插入”→“特征操作”→“边圆角”，选择上述拉伸生成的连接板的四个边缘，创建半径为8的圆角。
基于SolidWorks和GearTrax的蜗轮蜗杆三维建模及运动仿真谢志平【摘要】The software of SolidWorks and GearTrax were used to model a simplified Worm Wheel-worm, and the virtual assembly was accomplished according to geometry size. The intervene of the component parts was checked, the movement state was analyzed by simulating Worm Wheel-worm based on Cosmosmotion. It is proved that the method that set up a 3D model of Worm Wheel-worm by using the software of SolidWorks and GearTrax can enhance the work efficiency, the reasonable of the mechanism design was verified that motion characteristics were consistent with the theoretical analysis.%运用SolidWorks和GearTrax软件构建蜗轮蜗杆机构简化模型，按照机构的结构几何尺寸，进行虚拟装配。
直接在运动仿真模块Cosmosmotion中通过设定原动件运动参数进行运动仿真，并检查零件之间的干涉、分析运动状态。
结果表明，利用SotidWorks和GearTrax软件可以对蜗杆机构实现三维实体快速建模，其运动特性与理论分析结果一致，验证了机构设计的合理性。
【期刊名称】《贵州师范大学学报（自然科学版）》【年(卷),期】2012(030)002【总页数】3页(P103-105)【关键词】SolidWorks;GearTrax;蜗轮蜗杆;运动仿真【作者】谢志平【作者单位】贵州师范大学机械与电气工程学院,贵州贵阳550001【正文语种】中文【中图分类】TH132;TP391蜗杆传动用于传递空间交错轴间的运动和动力，主要由蜗杆和蜗轮组成，由于它具有传动比大，结构紧凑，传动平稳，冲击振动小等优点，被广泛应用于机床、汽车、仪器、冶金、矿山及起重运输机械设备的传动系统中［1］。
