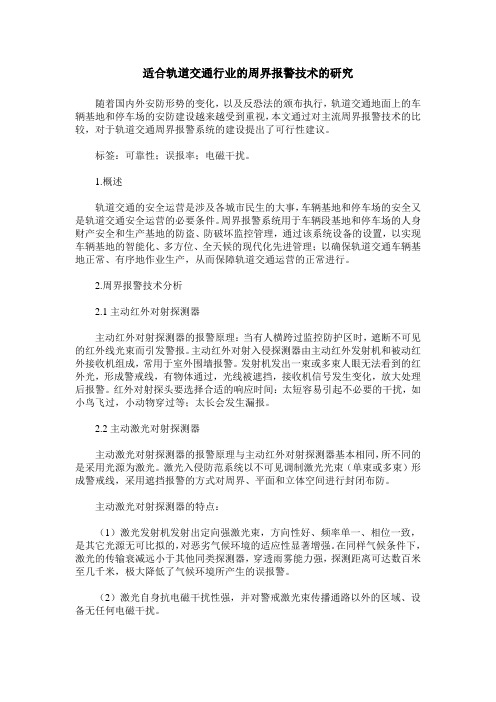

适合轨道交通行业的周界报警技术的研究随着国内外安防形势的变化，以及反恐法的颁布执行，轨道交通地面上的车辆基地和停车场的安防建设越来越受到重视，本文通过对主流周界报警技术的比较，对于轨道交通周界报警系统的建设提出了可行性建议。
标签：可靠性；误报率；电磁干扰。
1.概述轨道交通的安全运营是涉及各城市民生的大事，车辆基地和停车场的安全又是轨道交通安全运营的必要条件。
周界报警系统用于车辆段基地和停车场的人身财产安全和生产基地的防盗、防破坏监控管理，通过该系统设备的设置，以实现车辆基地的智能化、多方位、全天候的现代化先进管理；以确保轨道交通车辆基地正常、有序地作业生产，从而保障轨道交通运营的正常进行。
2.周界报警技术分析2.1主动红外对射探测器主动红外对射探测器的报警原理：当有人横跨过监控防护区时，遮断不可见的红外线光束而引发警报。
主动红外对射入侵探测器由主动红外发射机和被动红外接收机组成，常用于室外围墙报警。
发射机发出一束或多束人眼无法看到的红外光，形成警戒线，有物体通过，光线被遮挡，接收机信号发生变化，放大处理后报警。
红外对射探头要选择合适的响应时间：太短容易引起不必要的干扰，如小鸟飞过，小动物穿过等；太长会发生漏报。
2.2主动激光对射探测器主动激光对射探测器的报警原理与主动红外对射探测器基本相同，所不同的是采用光源为激光。
激光入侵防范系统以不可见调制激光光束（单束或多束）形成警戒线，采用遮挡报警的方式对周界、平面和立体空间进行封闭布防。
主动激光对射探测器的特点：（1）激光发射机发射出定向强激光束，方向性好、频率单一、相位一致，是其它光源无可比拟的，对恶劣气候环境的适应性显著增强。
在同样气候条件下，激光的传输衰减远小于其他同类探测器，穿透雨雾能力强，探测距离可达数百米至几千米，极大降低了气候环境所产生的误报警。
（2）激光自身抗电磁干扰性强，并对警戒激光束传播通路以外的区域、设备无任何电磁干扰。
（3）由于激光发散角小，光束集中，当用多组激光探测器在直线方向传输或小转折角传输时，均无紅外线探测器所产生的相互串扰，从而消除此时红外线探测器产生的误报警。
周界报警设备解析一、电子围栏是目前最先进的周界防盗报警系统，它又分为张力式与脉冲式两种，脉冲式电子围栏由高压电子脉冲主机和前端探测围栏组成。
态时能产生报警信号，并把入侵信号发高压电子脉冲主机是产生和接收高压脉冲信号，并在前端探测围栏处于触网、短路、断路状送到安全报警中心；前端探测围栏由杆及金属导线等构件组成的有形周界。
电子围栏是一种主动入侵防越围栏，对入侵企图做出反击，击退入侵者，延迟入侵时间，高电压低电流不威胁人的性命，并把入侵信号发送到安全部门监控设备上，以保证管理人员能及时了解报警区域的情况，快速的作出处理。
电子围栏的阻挡作用首先体现在威慑功能上，金属线上悬挂警示牌，一看到便产生心理压力，且触碰围栏时会有触电的感觉，足以令入侵者望而却步；其次电子围栏本身又是有形的屏障，安装适当的高度和角度，很难攀越；如果强行突破，主机会发出报警信号，因此得到许多用户的支持，红外对射是一种侦测系统，他的作用是通过一对红外发射器对射，从而感知是否有侵入的人畜，这种设备实际上缺点很多，其最致命的缺点就是存在死角，可靠性低，更不能防止侵入，只是一种安防辅助设备。

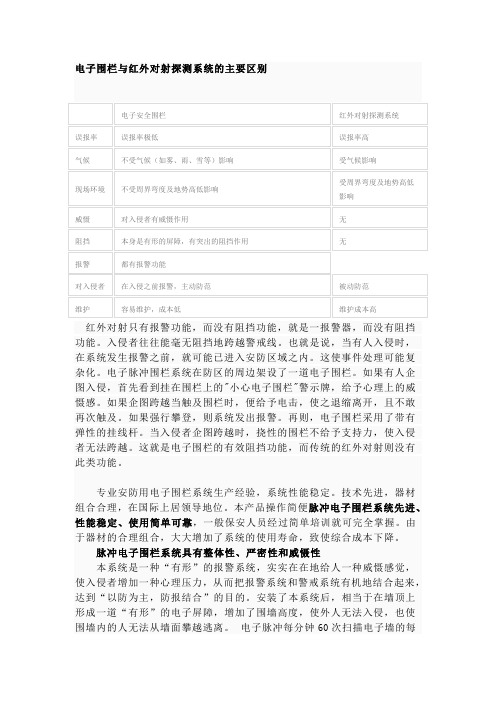

下表是电子围栏与红外对射系统的性能对比。
从表中可以看出，电子围栏系统相比与红外对射系统来说，具有可靠性高，具有防范作用，误报率低的特点，另外，电子围栏价格相比于传统的红外对射也有极大的优势。
常用电子围栏的性能比较：1、高压脉冲电子围栏特点：兼具威慑、阻档和报警三大功能。
具有很强的威慑力，一旦触及，有非常强烈的触电感。
具有短路、开路报警功能。
采用高电压、低能量的脉冲，不会对人体造成直接伤害。
环境适应性强，不受温度气候变化的影响，也不受地形高低和曲折程度的限制。
优点：有很强的威慑力，能够给入侵者一种实实在在威慑感觉，使其望而生畏。
能探测合金线的短路、开路信号并发出报警。
缺点：不慎触及，有可能因直接有较强的触电感有可能跌落造成间接的伤害，有时会产生电火花，不宜在有可燃气体的环境下使用。
红外对射只有报警功能，而没有阻挡功能，就是一报警器，而没有阻挡功能。
入侵者往往能毫无阻挡地跨越警戒线。
也就是说，当有人入侵时，在系统发生报警之前，就可能已进入安防区域之内。
这使事件处理可能复杂化。
电子脉冲围栏系统在防区的周边架设了一道电子围栏。
如果有人企图入侵，首先看到挂在围栏上的"小心电子围栏"警示牌，给予心理上的威慑感。
如果企图跨越当触及围栏时，便给予电击，使之退缩离开，且不敢再次触及。
如果强行攀登，则系统发出报警。
再则，电子围栏采用了带有弹性的挂线杆。
当入侵者企图跨越时，挠性的围栏不给予支持力，使入侵者无法跨越。
这就是电子围栏的有效阻挡功能，而传统的红外对射则没有此类功能。
专业安防用电子围栏系统生产经验，系统性能稳定。
技术先进，器材组合合理，在国际上居领导地位。
本产品操作简便脉冲电子围栏系统先进、性能稳定、使用简单可靠，一般保安人员经过简单培训就可完全掌握。
由于器材的合理组合，大大增加了系统的使用寿命，致使综合成本下降。
脉冲电子围栏系统具有整体性、严密性和威慑性本系统是一种“有形”的报警系统，实实在在地给人一种威慑感觉，使入侵者增加一种心理压力，从而把报警系统和警戒系统有机地结合起来，达到“以防为主，防报结合”的目的。
安装了本系统后，相当于在墙顶上形成一道“有形”的电子屏障，增加了围墙高度，使外人无法入侵，也使围墙内的人无法从墙面攀越逃离。
电子脉冲每分钟60次扫描电子墙的每一根导线，每个脉冲峰值有3－8千伏，使入侵者难以攀越，以此延长了翻越的时间。
另外本系统如遇断路、短路或电压丢失系统都会发出报警信号。
报警输出为一开关量，故与报警主机配合相当简单，便于提高防范等级。
脉冲电子围栏对工程商的优越性1使用了脉冲电子围栏系统后，可以大幅度的降低保安人员数量及费用，减少了业主的支出，是工程商在竞标过程中容易胜标2脉冲电子围栏系统引入了"阻挡为主"的智能化防范的新概念，在技术上和功能上取得了根本性的突破，为胜标提供了技术上的竞争优势，容易被用户接受。
一、红外线对射报警器红外对射全名叫“光束遮断式感应器”，其基本的构造包括瞄准孔、光束强度指示灯、球面镜片、LED指示灯等。
1、概述其侦测原理乃是利用红外线经LED红外光发射二极体,再经光学镜面做聚焦处理使光线传至很远距离,由受光器接受。
当光线被遮断时就会发出警报。
红外线是一种不可见光，而且会扩散，投射出去会形成圆锥体光束。
红外光不间歇一秒发1000光束，所以是脉动式红外光束。
由此这些对射无法传输很远距离（600米内）。
利用光束遮断方式的探测器当有人横跨过监控防护区时，遮断不可见的红外线光束而引发警报。
常用于室外围墙报警，它总是成对使用：一个发射，一个接收。
发射机发出一束或多束人眼无法看到的红外光，形成警戒线，有物体通过，光线被遮挡，接收机信号发生变化，放大处理后报警。
红外对射探头要选择合适的响应时间：太短容易引起不必要的干扰，如小鸟飞过，小动物穿过等；太长会发生漏报。
通常以10米/秒的速度来确定最短遮光时间。
若人的宽度为20厘米，则最短遮断时间为20毫秒。
大于20毫秒报警，小于20毫秒不报警。
红外对射探测器广泛应用在城市安防、小区、工厂、公司、学校、家庭、别墅、仓库、资源、石油、化工、燃气输配等众多领域。
2、功能特点▼ 有线，总线兼容，现场全息实时报告▼ 专用DSP芯片，专利多维容错，真检测报警技术▼ 使用偏蚀式球面高精度光学聚焦镜▼ 智能功率发射，自主开发的芯片能够自动的感知周围环境的变化，根据环境状况来自动调整对射的发射功率，大大延长了发射管的使用寿命，也降低电能▼ 数字模糊人工智能识别，采用人工智能模糊判断，误报率降至最低▼ 上下光学镜片同时调整结构，使调整更快，更准确▼ 全功能诊断，环境自适应3、技术参数▼ 型号：AX-80▼ 警戒距离：室外80米▼ 光束数：2束▼ 探测方式：红外线脉冲可调式，2光束同时遮断检知式▼ 消耗电流：40mA/max▼ 电源电压：DC13.8～24V AC11V～18V▼ 环境温度：-25℃～+55℃▼ 光源：长波段双光束红外LED▼ 报警输出：IC继电器接点输出，接点容量DC30V/0.5A MAX▼ 感应速度：50～700毫秒可二、脉冲电子围栏（一）电子围栏：1简介电子围栏是目前最先进的周界防盗报警系统，它由电子围栏主机和前端探测围栏组成。
- 66 -CHINESE RAILWAYS 2015/07着我国铁路建设的快速发展，高速铁路里程不断增加，铁路沿线的安全防护成为亟待解决的重要问题。
非法破坏或穿越铁路护栏、在轨道上放置异物等危险或恶意行为，都会给铁路运营造成严重事故隐患。
反恐形势日益严峻，线路反恐及治安防范工作压力巨大。
因此，各种成熟有效的周界入侵报警技术被应用于铁路沿线重点设施的安全防范。
1 铁路周界入侵报警系统技术要求（1）入侵报警。
铁路周界入侵报警系统（简称系统）需确保线路发生入侵行为时，系统能够自动报警，系统不发生漏报，对过车、树木碰触、开山爆破等行为能准确过滤，尽量减少误报警的发生。
发生报警时，系统监控终端要有明显的声光报警，提示监控人员进行处理。
报警探测设备附近也可安装警铃、喇叭等设备对非法入侵行为进行有效威慑。
（2）报警定位。
系统应能通过软件设置，在监控终端显示辖区内的监控区域缩略图。
当发生报警时，系统能准确定位入侵的地点，当多处同时报警时也能够实现多点定位，以便于监控人员及时通知外勤人员赶赴现场处置。
（3）视频联动。
系统发生报警时应实现与综合视频监控系统的报警联动，将报警发生地的视频图像在监控终端上进行显示，以便于监控人员对报警情况的视频确认和入侵行为的实时监控。
（4）行车调度台应急处理。
根据报警定位信息，系统应具备自动弹出报警区域所对应的列控分区，在紧急情况下行车调度员可根据列控分区和在线运行列车的闭塞位置信息，指挥列车的启停，以确保列车的运行安全。
2 铁路周界入侵报警系统架构系统由探测层、控制层、监控层和传输网络构成（见图1）。
（1）探测层。
主要由现场探测设备和报警主机组成，包含各类探测手段，依据现场情况的不同采用相对铁路周界入侵报警系统尤立江：通号通信信息集团有限公司，工程师，北京，100070摘 要：高速铁路沿线配备周界入侵报警系统，可有效地对入侵者进行威慑、阻挡和报警。
对目前铁路周界入侵报警系统的技术要求和技术方案进行论述，并对铁路主要应用的周界防护技术（振动光纤、电子围栏、对射探测）进行方案比选。
电子围栏有几类
小区安防系统建设中，所有的系统需要一个集中的小区监控管理中心。
传统的安防系统是采用电话线来传送报警信号的，信号传输速度慢，运行费用高，而且功能单一，要实现周界防范功能就必须另外布线，重新安装新系统，并且协调能力差。
系统运行维护复杂，从而造成管理部门工作难度加大，因此采用电子围栏作为周界防范，给予小区最好和最安全的保护。
这就更需要我们多了解智能家居小知识了。

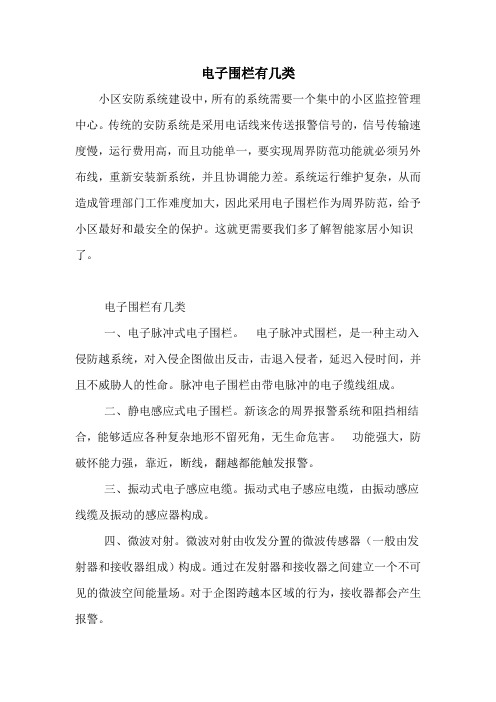

电子围栏有几类
