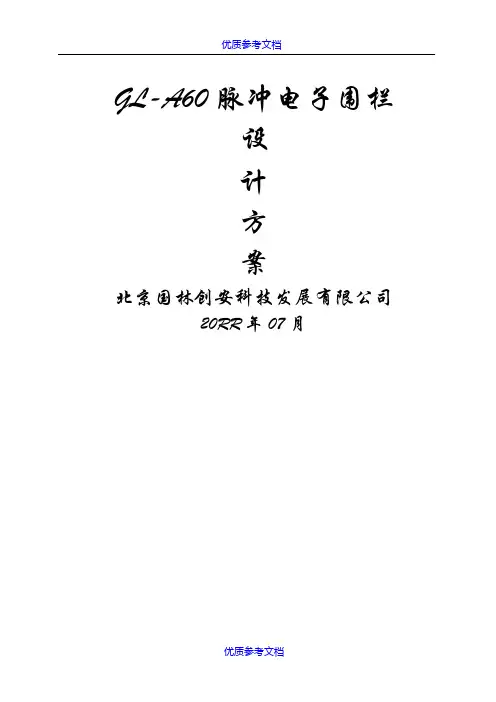

GL-A60脉冲电子围栏设计方案北京国林创安科技发展有限公司2011年07月目录一、功能与特点3二、产品优势 (4)三、系统操作及原理 (5)四、技术性能 (8)五、电子围栏的设计要求 (8)六、安装和连接要求 (11)七、使用与维护 (14)前言脉冲电子围栏周界系统是我公司近年来集国际、国内周界报警领先技术研发设计制造的新一代智能型周界安防系统。
GL-A60脉冲电子围栏系统主要由防区探测器、多防区控制键盘和电子围栏前端三部分组成。
通常电子围栏在室外沿着原有围墙或者地面安装，并与防区探测器、多防区控制键盘相连接。
GL-A60脉冲电子围栏系统主要有三大功能：1、阻挡功能，2、报警功能，3、备有报警接口，能与其它安防系统联动，提高系统的安全防范等级。
三者综合可将企图入侵者拒之于防区之外。
如果强行入侵或破坏系统，系统便能发出报警。
由此，可大大减少发案率。
脉冲电子围栏系统主要用于周界安全防范。
适用于工矿企业、仓库、变电站、停车场、养殖场、机场、监狱、农场、军事设施、住宅小区等等。
由于其极高的可靠性和极低的误报率，该产品被越来越多的周界安防系统所选用。
脉冲电子围栏系统有别于传统的红外对射、微波和泄漏电缆等周界报警系统，有别于交流高压电网。
本产品具有安全、可靠、智能化程度高、误报率低、安装和维护方便等优点，并可和其他安防系统联动。
为确保正确安装和使用系统，充分发挥其功能，确保人身与设备安全，务请使用者在安装、使用本产品之前，认真仔细地阅读本说明。
引用标准GB191-1990 包装储运图示标志GB12663-2001防盗报警控制器通用技术条件GB/T7946-2008 脉冲电子围栏及其安装和安全运行GB4208-1993 外壳防务等级（IP代码）GB16796-1997安全防范报警设备安全要求和试验方法GB/T15211-1994报警系统环境试验安全注意事项切勿在闪电期间安装电子围栏切勿将多防区控制键盘、防区探测器直接安装在潮湿场所除非电子围栏已解除高压，否则切勿触摸系统导体部分。
在安装使用本产品之前，对工作人员应预先做好安全教育,技术培训。
本产品在通电状态下工作，内部带有AC220V、50Hz电压，产品的输出端和电子围栏上带有≤9KV的脉冲高压。
应避免人为触及，确保安全。
本产品的使用者，必须具有电器安全知识，必须经过专业培训，熟悉本产品的正确使用方法。
本产品一旦出现异常情况，应先切断电源，再作检查分析，防止故障扩大，按规定保修。
应防止植物沿合金丝向上生长，合金丝与植物间的最小距离为0.2M （从植物摇摆时的接近位置计算）。
一、功能与特点现有的周界安防产品有两大类。
一类是围墙，如传统的砖墙、水泥墙、玻璃墙、铁栅栏等等，都有明显的外形，把防区围起来，都有阻挡外来入侵作用，但是都不具有报警和监视功能。
另一类是报警系统，如红外对射报警器，泄漏电缆、CCTV等等，他们具有报警或监视作用，但是不具备阻挡作用。
系统把阻挡和报警二大功能有机地集成在一起。
既具有有形的电子围栏，又具有智能多防区控制键盘，此报警系统成为一全新的周界安防系统。
1.1系统功能1.1.1一台多防区控制键盘可同时通过1-512台防区探测器，控制512个防区。
1.1.2具有完整的、有明确分界的电子围栏，具有强大的阻挡作用和威慑作用。
1.1.3具有误报率极低的智能报警功能，当某一防区前端发生案例时可通过智能化多防区控制键盘在显示窗迅速显示该防区断路、短路、主机故障报警指示，反映前端状态。
1.1.4备有报警接口、开关信号输出、能与其他的安防系统联动，提高系统的安全防范等级。
1.1.5侦察功能——电子围栏能够检测各种侵扰的级别，具有区分偶然入侵还是强行闯入者的能力。
偶然入侵者因见到警告或受到电刺激而离开，报警器不发出报警。
强行闯入者为获得入侵通道而破坏电子围栏，在这种情况下，系统会发出报警。
这样，区别情况、该报则报、该不报则不报，有效地消除对偶然入侵的虚假报警。
1.2系统特点1.2.1绝对安全及报警感知性传统的电子围栏警戒系统没有报警感知功能，仅仅以高压、大电流的方式阻止入侵者，极易造成入侵者伤残，甚至死亡等严重后果。
系统采用了低能量的脉冲高压（＜5J）。
由于能量极低且作用时间极短暂，因而对人体不会造成伤害。
一旦触及，也会因直接有触电感而离开。
1.2.2误报率低和适应性强脉冲电子围栏系统基本不受环境（如树木、小动物、震动等）和气候（如风、雪、雨、雾等）的影响，不受地形高低和曲折程度的限制，误报率极低。
1.2.3阻挡和报警双重功能周界安防系统的新概念是把企图入侵者阻挡在防区之外，不作案为目的。
而不是把入侵者在防区内抓起来。
系统能够实实在在给入侵者一种威慑感觉和阻挡作用，使其不敢轻举妄动，达到防范为主，减少作案次数。
1.2.4连续工作、布防/撤防、电压高低需求，按需设定。
1.2.5可采用蓄电池做备用电源，以备停电时维持一段时间的工作。
1.2.6可根据用户要求和现场地理环境以及安全等级进行设计和安装。
并可和多种现代安防产品，例如电视监控系统、安防报警系统配套使用，以提高系统的安全防范等级。
二、产品优势本系统与同类产品相比，具有以下优势：三、系统操作及原理高压电子脉冲主机通电后输出端产生脉冲（大约8000V的低频脉冲信号，该信号约每秒1.2次，持续时间小于0.1秒），通过高压绝缘导线施加于前端探测围栏的始端，脉冲信号沿着前端探测围栏的导线由始端传向终端，再通过高压绝缘导线形成回路施加于脉冲主机的输入端，如果有人入侵或破坏前端探测围栏时，脉冲主机会发出警报并把报警信号传输给其他的安防设备系统，其系统示意图如下；一、主机面板示意图1.面板功能2.①为操作键，上下翻页，左右键修改档位大小。
②为确认键，每次修改档位以后，按确认键保存。
③为复位键，探测器菜单功能出现异常情况时，按复位键可返回正常状态。
④为操作状态显示窗口，开机时默认显示为防区即时脉冲电压。
显示内容分为四个页面，分别为：防区电压、撤布防状态、输出电压与报警时间。
2、双防区探测器接线示意图1. A1、B1、C1、D1为①防区脉冲电压的输入输出接口，A1为输出，接入外部电子围栏，再绕回由B1输入防区探测器；C1也为输出，接入外部电子围栏，再绕回由D1输入防区探测器；2． A2、B2、C2、D2为②防区脉冲电压的输入输出接口，A2为输出，接入外部电子围栏，再绕回由B2输入防区探测器；C2也为输出，接入外部电子围栏，再绕回由D2输入防区探测器；3. ①为1防区的报警开关信号输出，①为公共端，与②组成常闭信号，与③组成常开信号，此信号用于外接其它安防设备或现场报警；4．②为2防区的报警开关信号输出，④为公共端，与⑤组成常闭信号，与⑥组成常开信号，此信号用于外接其它安防设备或现场报警；注：以上两组开关信号为防区探测器通电状态下所测值，在断电时的信号状态相反，以实现断电报警功能。
5 A和B为防区探测器与多防区控制键盘的通讯线接口；6. AC12V用于交流12V供电。
7. DC12V用于直流12V供电和蓄电池接口。
8. 报警输出(DC12V/0.5A)用于12V小功率警灯警号和驱动12V继电器。
17接大地口；9. ○10.12为共用接线端，与11组成DC12V的输入；与13组成DC12V的输出。
15为共用接线端，与14组成1防区的报警12V输出：与16组成2防区的报警12V输出。
注意：连接防区探测器与多防区控制键盘上的A和B要一致，不能接反；3、单防区探测器接线示意图单防区探测接线示意图1.A1、B1、A2、B2为脉冲电压的输入输出口，A1为输出，接入外部电子围栏，再绕回由B1输入防区探测器；A2也为输出，接入外部电子围栏，再绕回由B2输入防区探测器2. 防区的报警开关信号输出，①为公共端，与②组成常闭信号，与③组成常开信号，此信号用于外接其它安防设备或现场报警；3．防区的报警开关信号输出，④为公共端，与⑤组成常闭信号，与⑥组成常开信号，此信号用于外接其它安防设备或现场报警；注：以上两组开关信号为防区探测器通电状态下所测值，在断电时的信号状态相反，以实现断电报警功能。
4. A和B为防区探测器与多防区控制键盘的通讯线接口；5.AC12V用于交流12V供电。
6.DC12V用于直流12V供电和蓄电池接口。
7.报警输出(DC12V/0.5A)用于12V小功率警灯警号和驱动12V继电器。
17接大地口；8.○9.12为共用接线端，与11组成DC12V的输入；与13组成DC12V的输出。
15为共用接线端，与14组成1防区的报警12V输出：与16组成2防区的报警12V输出。
注意：连接防区探测器与多防区控制键盘上的输入和输出要一致，不能接反；3.4系统基本工作原理脉冲电子围栏周界系统由多防区控制键盘、防区探测器和电子围栏前端三部分组成，一台多防区控制键盘可同时控制多个防区，多防区控制键盘通常安装在值班室。
一个防区探测器可以同时接入两个防区，一般将其安装在每个防区的始端。
多防区控制键盘与防区探测器之间通过总线制通讯线连接，且必须单独接地线。
一个周界较长的围栏可分成多段防区，每个防区和一个防区探测器相连。
从多防区控制键盘引出一组通讯线与防区探测器连接，每个防区探测器通讯线可并行连接，以减少通讯线长度。
通讯距离在1.5公里以内可采用普通双绞线，大于1.5公里建议采用带屏蔽双绞线，屏蔽层一端接地，或者采用普通双绞线加中继器传输，最远传输距离为10公里。
另外再引一根220V电源线至每个防区探测器，电源线和通讯线不能共用一根多芯线，必须单独穿管埋设。
电子围栏是分布于周界的有形的脉冲式电子网络。
如果防区探测器故障、掉电或通讯线被破坏时，多防区控制键盘会立即报警，通讯指示灯闪亮并显示该防区号，以提醒值守人员及时检查。
3.5 各报警类别说明：断线报警：当某防区电子围栏被入侵者弄断任一根，本系统便会发出断线报警信号，通知值班人员。
短路报警：当某防区电子围栏线间发生短路，超出3个脉冲，本系统便发出短路报警指示。
四、技术性能4.1 供电电源：多防区控制键盘 AC220V/50Hz ≤15W防区探测器 AC220V/50Hz AC12V DC12V ≤30W4.2 输出特性：4.2.1 脉冲幅度：低压≤1KV，高压5KV～9KV4.2.2 脉冲持续时间：≤0.1S4.2.3 每个脉冲最大能量：5.0J（焦耳）4.3 使用环境：4.3.1 温度：-40℃～+55℃4.3.2 相对湿度：≤95%4.4 外形尺寸：320× 240 ×1104.5 重量：防区控制键盘：0.5Kg 防区探测器：4Kg五、电子围栏的设计要求5.1根据不同的安全等级，配置合适的能满足要求的电子围栏。
通常把安全等级分为Ι、Ⅱ、Ⅲ三级。
