微波对射-红外对射-电子围栏-比较

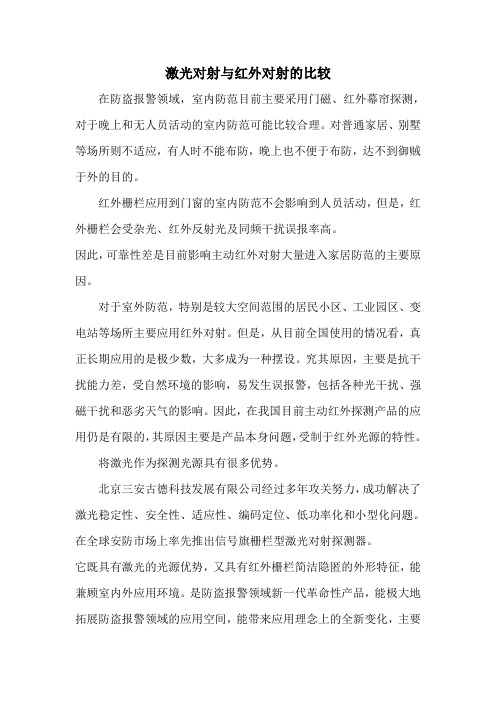

激光对射与红外对射的比较在防盗报警领域，室内防范目前主要采用门磁、红外幕帘探测，对于晚上和无人员活动的室内防范可能比较合理。

对普通家居、别墅等场所则不适应，有人时不能布防，晚上也不便于布防，达不到御贼于外的目的。

红外栅栏应用到门窗的室内防范不会影响到人员活动，但是，红外栅栏会受杂光、红外反射光及同频干扰误报率高。

因此，可靠性差是目前影响主动红外对射大量进入家居防范的主要原因。

对于室外防范，特别是较大空间范围的居民小区、工业园区、变电站等场所主要应用红外对射。

但是，从目前全国使用的情况看，真正长期应用的是极少数，大多成为一种摆设。

究其原因，主要是抗干扰能力差，受自然环境的影响，易发生误报警，包括各种光干扰、强磁干扰和恶劣天气的影响。

因此，在我国目前主动红外探测产品的应用仍是有限的，其原因主要是产品本身问题，受制于红外光源的特性。

将激光作为探测光源具有很多优势。

北京三安古德科技发展有限公司经过多年攻关努力，成功解决了激光稳定性、安全性、适应性、编码定位、低功率化和小型化问题。

在全球安防市场上率先推出信号旗栅栏型激光对射探测器。

它既具有激光的光源优势，又具有红外栅栏简洁隐匿的外形特征，能兼顾室内外应用环境。

是防盗报警领域新一代革命性产品，能极大地拓展防盗报警领域的应用空间，能带来应用理念上的全新变化，主要包括以下方面：全天候应用概念--激光能量集中，比红外光穿透力强，能适应雨雾霜雪沙尘天气和抗光干扰。

全环境应用概念--高稳定性和特殊的抗干扰设计，能适应各种天象和强磁场环境，环境适应性好。

全时段应用概念--低能耗特性，能24小时全时段布防使用，节约电能。

全封闭应用概念--低能耗和高稳定性特性在家居防范中可以无间隙封闭设防，御贼于外。

大纵深应用概念--对于别墅和较大空间场所，可以设置多层、多道、明暗激光网阵，构成大纵深防范。

大周界应用概念--总线制安装、自备编码技术和低能耗特点。

一台报警主机可以控制100000付探测器，长度可达100公里以上，而且能精确显示入侵位置。

- 66 -CHINESE RAILWAYS 2015/07着我国铁路建设的快速发展，高速铁路里程不断增加，铁路沿线的安全防护成为亟待解决的重要问题。

非法破坏或穿越铁路护栏、在轨道上放置异物等危险或恶意行为，都会给铁路运营造成严重事故隐患。

反恐形势日益严峻，线路反恐及治安防范工作压力巨大。

因此，各种成熟有效的周界入侵报警技术被应用于铁路沿线重点设施的安全防范。

1 铁路周界入侵报警系统技术要求（1）入侵报警。

铁路周界入侵报警系统（简称系统）需确保线路发生入侵行为时，系统能够自动报警，系统不发生漏报，对过车、树木碰触、开山爆破等行为能准确过滤，尽量减少误报警的发生。

发生报警时，系统监控终端要有明显的声光报警，提示监控人员进行处理。

报警探测设备附近也可安装警铃、喇叭等设备对非法入侵行为进行有效威慑。

（2）报警定位。

系统应能通过软件设置，在监控终端显示辖区内的监控区域缩略图。

当发生报警时，系统能准确定位入侵的地点，当多处同时报警时也能够实现多点定位，以便于监控人员及时通知外勤人员赶赴现场处置。

（3）视频联动。

系统发生报警时应实现与综合视频监控系统的报警联动，将报警发生地的视频图像在监控终端上进行显示，以便于监控人员对报警情况的视频确认和入侵行为的实时监控。

（4）行车调度台应急处理。

根据报警定位信息，系统应具备自动弹出报警区域所对应的列控分区，在紧急情况下行车调度员可根据列控分区和在线运行列车的闭塞位置信息，指挥列车的启停，以确保列车的运行安全。

2 铁路周界入侵报警系统架构系统由探测层、控制层、监控层和传输网络构成（见图1）。

（1）探测层。

主要由现场探测设备和报警主机组成，包含各类探测手段，依据现场情况的不同采用相对铁路周界入侵报警系统尤立江：通号通信信息集团有限公司，工程师，北京，100070摘 要：高速铁路沿线配备周界入侵报警系统，可有效地对入侵者进行威慑、阻挡和报警。

对目前铁路周界入侵报警系统的技术要求和技术方案进行论述，并对铁路主要应用的周界防护技术（振动光纤、电子围栏、对射探测）进行方案比选。

电子围栏有几类
小区安防系统建设中，所有的系统需要一个集中的小区监控管理中心。

传统的安防系统是采用电话线来传送报警信号的，信号传输速度慢，运行费用高，而且功能单一，要实现周界防范功能就必须另外布线，重新安装新系统，并且协调能力差。

系统运行维护复杂，从而造成管理部门工作难度加大，因此采用电子围栏作为周界防范，给予小区最好和最安全的保护。

这就更需要我们多了解智能家居小知识了。

电子围栏有几类
一、电子脉冲式电子围栏。

电子脉冲式围栏，是一种主动入侵防越系统，对入侵企图做出反击，击退入侵者，延迟入侵时间，并且不威胁人的性命。

脉冲电子围栏由带电脉冲的电子缆线组成。

二、静电感应式电子围栏。

新该念的周界报警系统和阻挡相结合，能够适应各种复杂地形不留死角，无生命危害。

功能强大，防破怀能力强，靠近，断线，翻越都能触发报警。

三、振动式电子感应电缆。

振动式电子感应电缆，由振动感应线缆及振动的感应器构成。

四、微波对射。

微波对射由收发分置的微波传感器（一般由发射器和接收器组成）构成。

通过在发射器和接收器之间建立一个不可见的微波空间能量场。

对于企图跨越本区域的行为，接收器都会产生报警。

电子围栏系统知识：脉冲电子围栏以“阻挡威慑为主，报警为辅”为基准，是目前国际上最实用最先进的周界防范报警系统。

以上就是的对电子围栏有几类知识的介绍，更多详情敬请期待！。

7-振动光纤振动光纤，俗称“光纤围栏”，利用对外界振动和压力敏感并具有感测功能的光纤作传感介质，将“传”和“感”合为一体，传感光纤在外界物理因素(如运动、振动和压力) 的作用下，改变光纤中光的传输参数（相位，波长，功率等）， 从而对外界振动和压力进行探测报警。

光纤传感：利用光纤敏感结构或器件，将被测参量转换为相应光信号的传感技术。

光纤传输：传、感合一，光纤本身既作为传感器，又作为信号传输线路，适合大容量、长距离多参量光纤传感组网。

无源节能：整体传感器和室外部分无需供电。

这是区别其他周界报警产品的本质特点。

不怕雷击：本质安全，无电磁干扰，使用寿命长。

不受EM I 和RF I 的干扰, 光纤振动传感器对电磁干扰具有天生的免疫性。

无损回传：“传”“感”合一，覆盖距离长。

灵敏度和精度不会受到信号传输环节损失。

智能识别：具有多个调节参量，可采用智能化特征识别引擎轻松消除各种环境或人为因素引起的误报。

缺点实物图片展示对现场安装条件比较高，设备的误报率较高，产品的使用寿命短，后期维护量大。

设备的漏报率也高，对于跨越、穿洞、剪网等方式的闯入无法报警。

1、容易对人产生危害，因直接有强烈的触电感而造成失足摔落等间接的伤害；产品安装比较复杂；2、会产生电火花，不宜在有可燃气体的环境下使用；3、与电力线路也应保持足够的距离；4、对于围墙穿洞、采用绝缘措施跨越等方式的闯入的无法报警。

1、长期环境变化对张力线的影响导致误报；2、对安装基础的强度要求较高；3、成本较高，防区距离较短，施工调试复杂。

1、成本较高；有一定辐射，电磁兼容性差；2、容易受金属体和生物体干扰引起误报。

要求开阔区域，容易受地形和环境限制；纺锤形探测区域存在盲区。

产品价格偏高，布线距离较短，抗电磁干扰和防雷方面弱。

认知度不高。

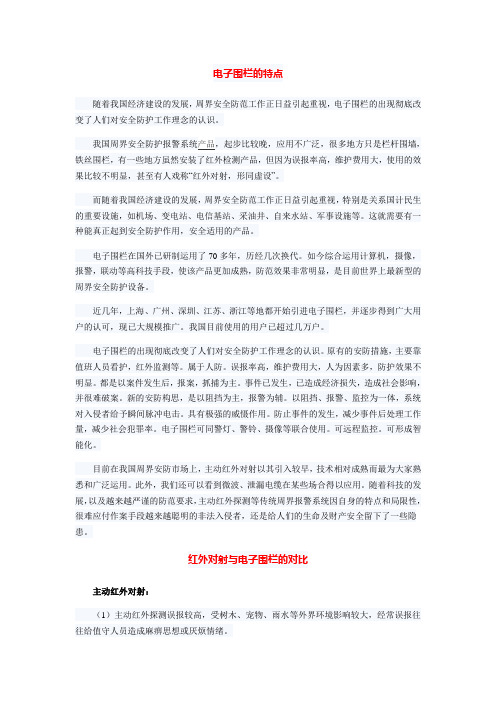

电子围栏的特点随着我国经济建设的发展，周界安全防范工作正日益引起重视，电子围栏的出现彻底改变了人们对安全防护工作理念的认识。

我国周界安全防护报警系统产品，起步比较晚，应用不广泛，很多地方只是栏杆围墙，铁丝围栏，有一些地方虽然安装了红外检测产品，但因为误报率高，维护费用大，使用的效果比较不明显，甚至有人戏称“红外对射，形同虚设”。

而随着我国经济建设的发展，周界安全防范工作正日益引起重视，特别是关系国计民生的重要设施，如机场、变电站、电信基站、采油井、自来水站、军事设施等。

这就需要有一种能真正起到安全防护作用，安全适用的产品。

电子围栏在国外已研制运用了70多年，历经几次换代。

如今综合运用计算机，摄像，报警，联动等高科技手段，使该产品更加成熟，防范效果非常明显，是目前世界上最新型的周界安全防护设备。

近几年，上海、广州、深圳、江苏、浙江等地都开始引进电子围栏，并逐步得到广大用户的认可，现已大规模推广。

我国目前使用的用户已超过几万户。

电子围栏的出现彻底改变了人们对安全防护工作理念的认识。

原有的安防措施，主要靠值班人员看护，红外监测等。

属于人防。

误报率高，维护费用大，人为因素多，防护效果不明显。

都是以案件发生后，报案，抓捕为主。

事件已发生，已造成经济损失，造成社会影响，并很难破案。

新的安防构思，是以阻挡为主，报警为辅。

以阻挡、报警、监控为一体，系统对入侵者给予瞬间脉冲电击。

具有极强的威慑作用。

防止事件的发生，减少事件后处理工作量，减少社会犯罪率。

电子围栏可同警灯、警铃、摄像等联合使用。

可远程监控。

可形成智能化。

目前在我国周界安防市场上，主动红外对射以其引入较早，技术相对成熟而最为大家熟悉和广泛运用。

此外，我们还可以看到微波、泄漏电缆在某些场合得以应用。

随着科技的发展，以及越来越严谨的防范要求，主动红外探测等传统周界报警系统因自身的特点和局限性，很难应付作案手段越来越聪明的非法入侵者，还是给人们的生命及财产安全留下了一些隐患。

红外对射、电子围栏、振动光纤、智能警戒4种常用的周界安防系统，附电子围栏系统技术方案！前言最近有群友咨询周界安防的系统方案，其实现在主流的周界安防系统方案主要有红外对射，电子围栏，振动光纤以及智能警戒摄像头常用的4种方式。

正文1、红外对射红外报警系统由前端探测器、中间传输部分和报警主机组成。

大一些的系统也可将探测器和报警主机看做是前端部分，从报警主机到接警机之间是传输部分，中心接警部分看做是后端部分。

红外对射系统图这种方式早期比较流行，早期典型供应商就是博世的红外对射系统。

但缺点明显，受环境干扰误报或漏报，事后查询记录效率低。

红外对射现场图海康总线报警系统架构海康布线系统图2、电子围栏电子围栏系统具有威慑功能、阻挡功能和报警功能。

电子围栏首先给企图入侵者一种威慑感觉；其次增加了围墙的高度，使入侵者难以攀越，延长了翻越的时间；如果强行入侵或破坏系统，系统便能发出报警，而且系统还有报警输出，能与其他的安防系统联动，提高了系统的安全防范等级。

电子围栏系统图电子围栏在周界安防应用还是蛮多的，但缺点明显，早期无法可视化或者可视化效果不好，还有就是造价成本较高。

3、振动光纤振动光纤在周界报警系统中属于高端报警系统，其不同于红外对射的遮断光束报警，也不同于脉冲电子围栏的触碰合金线产生报警，其工作原理是激光器发出直流单色光波，光信号通过光缆经过光学模块使光信号产生两道干涉信号，信号利用光纤作为振动传感载体，实现防护预警探测，当有人非法入侵，光波信号的强度高出预定指标，从而产生报警信号。

振动光纤网络报警系统图振动光纤总线报警系统图振动光纤主要由防区采集器、终端盒、防区分割包、光纤跳线等组成，根据不同的项目会采用不同的防区采集器，防区采集器可分为双防区、四防区、八防区等。

双防区振动光纤系统组成四防区振动光纤系统组成八防区振动光纤系统组成校园振动光纤-1校园振动光纤-2校园振动光纤-34、智能警戒摄像头智能警戒摄像可以对人体的精确检测、跟踪，实现对人体检测分析识别，实时预警周界区域内人员入侵事件，当有可疑人员进入监测范围内可对其跟踪自动识别，同时输出报警信号。

微波和红外的区别
最近做了个微波感应的项目，有些体会，这里说说微波与红外感应之间的优缺点：
微波感应的优点：
1.不受环境温度影响灵敏度。

2.无需透镜，使用不影响灯具外观。

3.感应距离远，据说10米以上也有效（太远的距离可能提高误动作的几率）。

缺点：
1.近距离会干扰其它高频设备，如wifi。

2.微波具有穿透性，所以会检测到其它楼层的活动人体，这是我们不希望的（严重缺陷，不适合用于楼房环境）。

3.相对功耗大。

（16楼）
3.相对成本高。

（23楼）
4.相对红外可能有辐射伤害问题。

（58楼）
--------------------------------------------------------------------------------------------------------------------------------------------------
红外人体感应的优点：
1.无发射信号，不会干扰其它用电器；
2.功耗低。

（16楼）
3.成本低。

（23楼）
4.无辐射。

（58楼）
缺点：
1.易受环境温度影响灵敏度。

2.活动的其它温差物体会造成误动作，如风吹动的窗帘。

3.使用需要配菲尼尔透镜，影响灯具外观。

根据以上优缺点，个人建议空旷无楼层的环境可以考虑微波感应开关，楼层环境还是选用红外感应开关比较合适。

电子围栏简介：“电子围栏”是智能型周界安防阻挡报警系统的简称,为目前世界上流行的周界防盗报警设备,它引进了世界上最新的安防理念“阻挡为主,报警为辅”; 电子围栏相对于现有的周界安防产品,具有更多的优越性：一般而言,红外对射对外来入侵者起不到阻挡作用,而高压电网虽然能起到阻挡的作用,却由于强大的交流电的作用会导致人的死亡,十分危险,而电子围栏在起到阻挡作用的同时,对人体无伤害,真正做到“阻挡为主,报警为辅”;同时,电子围栏相对于红外对射具有极低的误报率,并且其安装调试方便,可靠性高,在起到报警作用的同时,比红外对射更具有威慑力;此外电子围栏从安装调试,维护,使用寿命等综合因素来考虑显然比起现有的周界安防产品是一个更好的选择;系统简介1．系统采用了先进的“阻挡为主,辅助报警”的周界安防理念,将威慑、阻挡、报警、安全集于一身;2．威慑：带有脉冲高压电的周界围栏给入侵者极大的威慑感;3．阻挡：有形的、带电周界围栏有效阻止入侵;4．报警：如强行入侵,系统将根据入侵形式分别发出：触网、短路、断路三种报警模式; 5．安全：先进的差电压输出功能：周界每条线都有电击,相邻线之间有电压差,使周界围栏无懈可击;6．误报率极低,先进的报警原理,克服了红外、微波、静电感应等的技术缺陷,周界各种绝缘子均为防水设计,加大爬电距离,保证系统在能报警的同时,不受气候、地形等环境的影响;7．无盲区、无死角,周界围栏可随地形的起伏架设,大门口、拐角均可安装;8．安全可靠,系统采用高电压、低能量的设计思路,对人体不会构成生命危害;9．产品符合CEI-61011国际电围栏标准;10．线～线、线～地之间均有触网、短路、断线三种报警模式报警;11．高低压探测模式：用户可以根据不同的需求自由切换模式,高压模式可以产生峰值为4/5/6/7/8KV五级脉冲高压,低压模式可以产生峰值为五级脉冲低压;可以在白天或有人员在围栏附近作业进切换到低压模式,这使前端围栏的脉冲打击力度更小,如果夜间或安全警惕较高时,可以恢复到脉冲峰值为4000～8000V的高压脉冲模式;12．围栏控制器有常开/常闭、DC12V、RS485等联动功能;13．围栏控制器面板上有5个LED灯,分别显示出供电电源、布撤防、触网、短路、断线各种状态;14．围栏控制器可以配备DC12V4AH 蓄电池,可以在220V掉电后继续正常工 15.系统具有可扩充性,可以与其他安防设备联动;电池保护：电池的电压保护,当电池的电压降到9V 以下,电池将断开,只有当充电器有足够的电压时,电池才会重新接上;防雨外壳保护设计,适合室外安装系统构建：系统主要由前端.传输及终端控制三个部分组成.电子围栏配置单。

1.周界防盗报警作为安防系统的第一道防范，也是最重要的一道防范，所以周界防盗报警引起越来越多的关注。

智能型周界安防阻挡报警系统简称“电子围栏”，是目前世界上流行的周界防盗报警设备，它引进了世界上最新的报警理念“阻挡为主，报警为辅”。

围栏带有非致命的高压脉冲电，它具有威慑（降低作案欲望）、阻挡（制造入侵障碍）、报警（声、光报警并可与其它安防系统联动）三重功能。

克服了交流电网致命、影响美观的缺点，与传统的红外、微波、静电感应等周界安防系统相比，具有误报率低、不受地形和环境限制、安全性高等明显优点，已被广泛用于变电站、工厂、小区、学校、别墅、仓库、机场、军事基地、看守所、监狱等场所。

2.PAKTON电子围栏简介澳大利亚是盛产“电子围栏”的国家，这源于澳大利亚发达的畜牧业，早在七十多年前，澳大利亚就有了“电子围栏”，不过那是最初的“电子围栏”，是用于牧场看管牛羊等动物的，当牛羊等碰到电子围栏时会被电击阻挡而退回，很好地起到“牧羊人”的作用。

随着技术水平的提高以及人们意识的改变，“电子围栏”渐渐被引入社会公共安全事业，被广泛用于小区、别墅、工厂、电站等场所。

澳大利亚“电子围栏”也因为积累了长期的生产和使用经验使其获得了较完善的技术和很全面的功能。

目前澳大利亚帕克顿（PAKTON）公司“电子围栏”型号PTE1013脉冲主机JY01-001已经被成功地引入中国，而且经过了公安部的检测，产品获得业内广大人士的好评。

3.PAKTON电子围栏工作原理电子围栏的主要由脉冲主机和前端围栏两部分组成。

脉冲主机主要安装在门卫室或控制中心，前端围栏安装在墙上。

脉冲主机通电后发射端产生高压脉冲或低压脉冲传到前端围栏上，前端围栏上形成回路后把脉冲回传到脉冲主机的接收端，如果有人入侵或破坏前端围栏，或切断供电电源，脉冲主机会发出报警并把报警信号传给其他的安防设备。

单防区布线图：4.PAKTON产品优势（十大优势）1.具有高低压切换功能，可灵活使用，比如白天使用低压，晚上使用高压；2.独有的BI-polar技术,可以实现前端围栏上的每根线都有电击,让入侵者无机可乘；3.有LCD液晶显示功能，能在主机面板上直接显示出电子围栏上的电压值，让用户一目了然；4.具有5个LED工作状态娴熟，显示状态比同类产品更直观；5.主机内部可直接配备4AH蓄电池，方便管理；6.围栏入侵报警和主机掉电报警分开，便于处理警情；7.通过外接键盘可远程检测并调控主机的工作状态，更具人性化设计；8.高压测试表相比于同类产品，不仅能测出电压值，还能测出电流值，获得过澳大利亚的发明权。
