塑料排水板 固结处理软土地基技术
原理与作用
竖向塑料排水板处理软地基，是是人为在 软土层内造成垂直排水渗水通道，塑料排 水板滤水性好，能确保排水效果，在路堤 填土自重载荷预压下加快排水的固结排除， 以增加作用于土颗粒的有效应力来加速地 基固结沉降，达到提高软基强度和承载力 和强度的目的。
而且塑料排水板有一定的强度和延伸率， 具备适应地基变形的能力，板截面尺寸不 大，插放时地基扰动小，施工方便。这种 方法的优点是：排水板是工厂生产的，质 量容易控制，成本较低；在施工过程中没 有排水孔断面不均匀和受堵塞的情况；断 面小，对地基扰动小；打设机械轻，可用 于较软的基地。 软土地基上，采用竖向塑料排水板与砂垫 层组合进行地基处理。主要工序为清淤与 回填、排水板施打、砂垫层铺设和土工布 铺设。
5.5、塑料排水板施工(本工艺主要针对门架式 插板机) 5.5.1、施工准备 在进行施工放样等工序的同时，应做好 施工准备。主要是门架的拼装，机件的安 设调试，可在待处理地段端部的场地上进 行。然后试打2～5根检验机器的性能、地 质情况及工艺。
5.5.2、施打排水板 (1)铺设枕木、轨道，将机器移入场内。 (2)将排水板装入卷筒，并通过门架上的滑轮将排 水板引入插杆中。 (3)将排水板从插入杆端头引出、折回，夹上短钢 筋(桩位放样时插在桩位上)，用订板机订好。 (4)拉紧排水板，将插入杆对准桩位。 (5)开启振动将插入杆压入地基。 (6)到达设计深度(预先在插入杆用红漆划上标志) 后将插入杆拔出。则排水板被短钢筋锚固于孔底。 (7)在砂垫层以上30cm处将排水板剪断埋入砂中。 (8)移至下一个桩位。
5.8.1、沉降观测 根据设计要求应在软土处理地段埋设沉降观测标 志。在路中心底部设沉降板，沉降板应埋入砂垫 层内，离路基底部5～10cm，观测杆伸出土工布 外，上套25cm的聚乙烯塑料管。沉降观测标志应 认真保护，做出明显的标志，防止施工中碰撞。 应认真做好沉降观测，埋设完应测量一次，以 后每填一层土，再观测一次，并及时做好记录。 随着填土高度的增加接长观测杆，在接长之前， 必须观测观测杆的高程，观测三次，记下数据， 采用平均值作为结果，立即进行接长，接长后立 即观测三次，以平均值作为结果，通过前期的观 测进行修正，作为以后观测的依据。 在预压期应继续进行观测。第一个月每周一次， 第二、三月每半月一次，第四个月开始，每月一 次。

水运工程塑料排水板应用技术规程1. 基础处理在建造水运工程塑料排水板前，必须对基础进行准确的测量与设计。

然后进行基础处理，将基础表面清理干净，让其表面平整。

如果基础表面存在凹陷、孔洞等现象，应先进行填补处理。

在填补完毕后，必须清晰地等待表面干燥，然后方可开始进行水运工程塑料排水板的建造。

2. 排水板的布局水运工程塑料排水板的布局决策关键的是其排放方向，应根据实际情况进行有效布局。

在布局过程中，需要考虑到其他设备的摆放，以及排水板安装后对排水系统的影响。

因此，每一块排水板的布局应经过充分的计算和估算，并应根据实际使用环境进行调整。

3. 排水板的尺寸和安装方式根据排水板的定位和预先设定的布局，设计和制作进一步的排水板，考虑到每一块排水板的尺寸、厚度、排水孔的大小和数量等，都直接影响到排水效果。

同时，还要注意排水板安装方式，因为不同的安装方式需要不同的支撑和固定方法。

一般来说，采用机械连接或预埋法将排水板固定在基础上。

4. 排水板安装和检验根据排水板的尺寸和安装方式，需要进行排水板的安装和检验。

在安装过程中，应检查排水板的水平和垂直度，并进行必要的调整。

同时，还需要确保排水板与支架、管路之间的接口有足够的密封性。

5. 排水板的维护和保养为了确保水运工程塑料排水板的长期有效性和使用寿命，排水板应被维护和保养。

维保过程包括定期巡视清洗排水孔、定期检查排水板与管路之间的密封情况、定期清除周围堵塞物等。

总之，在应用水运工程塑料排水板之前，务必认真测量、设计、处理和检验，以确保其正常使用，并在整个使用过程中进行维护和保养，以保持排水板的有效性和使用寿命。

塑料排水板施工工艺工法一章1.1 工艺工法概况塑料排水板处理软地基是在砂井施工工艺的基础上发展而来，采用塑料排水板作为排水通道将地基中的水排除，以增加作用于土颗粒的有效应力来加速地基固结沉降，达到提高强度的目的。

这种方法不仅被用来作为垂直排水通道加固软基,还被应用到铁路基工程中,用来作为水平排水防止软基上路基翻浆的有效措施。

1.2 工艺原理塑料排水板用插板机插入软土地基，在上部预压荷载作用下，软土地基中空隙水由塑料排水板排到上部铺垫的砂层或水平塑料排水管中，由其他地方排出，加速软基固结。

2.工艺工法特点2.1 塑料排水板是由厂家批量生产的，质量均匀且易控制，具有良好的透水和排水性能，排水通道质量易控制，排水效果好。

2.2 施工机具轻巧，移动方便，施工效率高，施工质量易控制和检查;3.适用范围适用于淤泥、淤泥质土、粉土及饱和性土等软土地基。

4.施工方法铺设砂垫层，同时将厂制塑料排水板卷入直径1.5m左右的大卷盘中，外露端插到插板机钢导管顶部侧面的导向轮处，并经此导管向滚筒上把塑料板投进钢导管内，在钢导管底部活门外引出排水板，把排水板和桩尖连接牢实，桩尖紧贴于钢导管底部活门外，然后用插板机向软土地基中打入钢导管到设计标高，同时也把塑料排水板送到了软土地基中的设计位置，最后处理好塑料排水板端头。

5.工艺流程及操作要点6.施工工艺流程塑料排水板施工工艺流程见图1。

6.2 操作要点6.2.1 施工准备1 首先进行清表，填筑预拱土并且按设计分区开挖排水沟，为了利于排水，中间部分比四周高出20cm。

2 插板间距按设计要求布置。

塑料排水板间距允许偏差为士15cm，垂直偏差不应大于1.5%。

6.2.2 铺设砂垫层在预拱十上铺设30cm 厚的砂垫层并碾压，提供合格的操作场地。

为了保证砂垫层具有良好的透水性能和在插板过程中的支承性能，砂垫层应采用含泥量小于5%的中粗砂，且不含有机杂质,碾压密实至中密以上。

6.2.3 插入塑料排水板塑料排水板入十深度以穿透淤泥层为准，实际打入深度不得小于设计深度。

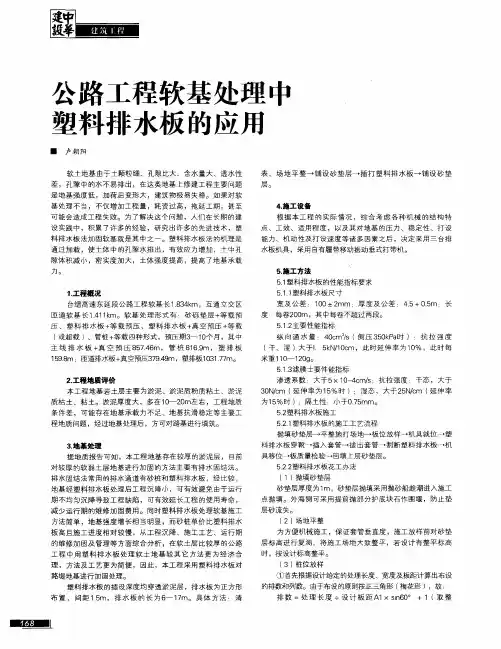

设 实践 中，积 累了许 多的经验 ，研究 出许多 的先进技术 ，塑 料排水板法加 固软基就是其 中之一 。塑料排水板法 的机理是 通过加载 ，使土体 中的孔 隙水排 出，有效应力增加 ，土 中孔
隙体 积 减 小 ，密 实度 加 大 ，土 体 强 度 提 高 ，提 高 了地 基 承 载
力。
大突破性成果。塑料排水板施工在本工程 中获得成功 ，将为 今后类似的地基 处理工程提供 了可借鉴的成功经验。 （ 作者单位 ：天台交通工程监理所 ）
带 时 ，能看到在沉管的板带入 口处的排水板带与沉管 口没有 相 对位移 ，而此时的沉管上提高度亦正好是 回带长度 ，如果 此长度超过 ５ ｃ ，应在边上补打一根。 ０ｍ
据。
列数 ＝处理宽度 ÷设计板距Ａ１ｔ 取整数 ）。 －１（ －
② 根据计算结果画 出布桩图 ， 明排列 的编号 。同时绘 标
制一张较大的布桩图交施工人员打设时使用 ，每施工一根在
图上 相 应位 置标 出 ，以免 遗 漏 。
③ 根据布桩图在铺设好的砂 垫层 施工放样 ： 用经纬仪 采
将 导 管 插 深 一 些 ，使 超 深 部 分 约 等 于 回 带 长 度 ，保 证 施打 深 度 满足 设 计 要 求 。
③将 排水板从插入杆端 头引出，穿过预制靴头 困定架 ，
对 折 带 了长 约 １ ｃ 固定 联 结 。 ０ｍ
７２４ ｌｌ 施打完成后 ，注意清理干净砂垫层与排水板端头周
围 的 泥 土 ，并 用 与 原 砂 垫 层 同 质 量 的砂 回 填 ， 以保 证 排 水 畅
通。
将靴 头套在 空心套 管端部 ，固定塑料排水板 ，并使其在
下 沉 过 程 中能 阻 止泥 砂 进 入 套 管 。
