控台灯泡全不亮控台灯泡的两个脚一个是12V，一个是到地线的。
一般控台灯不亮有以下几种可能:1)电源的12V没到.看看是电源盒的问题.还还是电源盒上一根6P到板的电源线的问题。
2)控台上的小灯泡个别有短路。
3)控台上的4P白色小座子也就是插按键的，看看4P座子的12V和地是不是有短路。
处理方法：发现控台灯不亮应该马上把不亮灯的这个机台的电源关掉.然后判断是板还是控台导致的问题，具体判断方法如下：a)首先看看电源盒上的6P电源线上的12V是否正常b)换个好的控台到不亮灯的机台上在打开电源试试，如果会亮则说明是控台导致的。
如果不亮则是主板的问题.A.控台问题导致灯不亮有以下两种情况：1) 控台小灯泡本身有个别短路。
可以把灯泡全拔掉在插再依次查看是否灯泡本身短路。
2) 控台本身有短路。
检查控台上的4P白色座子是不是有短路B. 板问题导致灯不亮有以下两种情况:1) 由于控台12V短路把板上的一个很大的白色3欧电阻烧坏。
把控台12V短路排除掉换个电阻则可以排除2) 如果还是不行。
有条件的话换个板上的8255试试(8255是控制控台灯和中奖灯的).C.控台灯常亮(暗亮)的故障排除：I.首先判断是板还是控台的问题。
1) 控台小灯泡的线有短路。
可以把灯泡全拔掉在插个好的试试。
2) 控台上的4P白色座子的中间的两个脚也就是2.3脚有没有短路3)压分问题4)可以换个好的控台试一试。
如果可以压分则说明是控台的问题。
反之不能压分那就是板的问题了。
D.控台导致个别按键不压分的问题:1) 换个好的按键试试.2) 可以检查下控台上的2极管有没有反。
断。
或是虚焊。
3) 控台上压不到分的那个4P白色座子有没有虚焊，控台的40P牛角有没有虚焊。
E. 控台大量或全不能压分。
1) 首先看看是不是板到控台的皮带没有插好插牢。
2) 可能是皮带坏了。
可以换个好的皮带试试。
F. 板导致不压分的问题1) 看看板上的两个40P座子有没有虚焊。
2) 2把板上的IC 8279换个位置试试G. 控台有部分数码管统一少笔画。

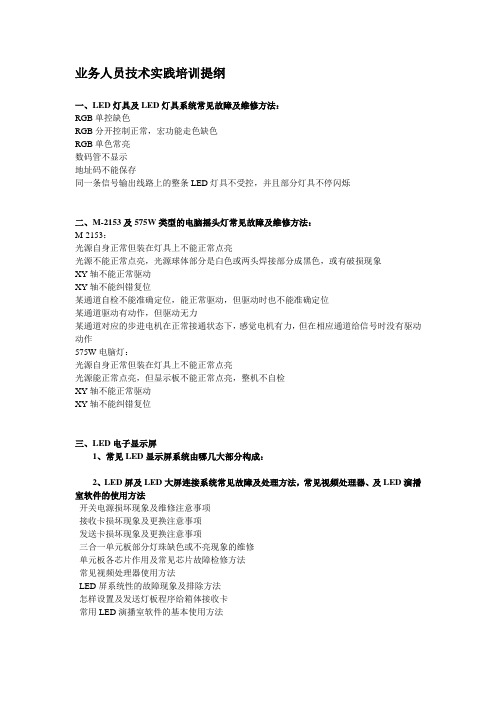

业务人员技术实践培训提纲
一、LED灯具及LED灯具系统常见故障及维修方法：
RGB单控缺色
RGB分开控制正常，宏功能走色缺色
RGB单色常亮
数码管不显示
地址码不能保存
同一条信号输出线路上的整条LED灯具不受控，并且部分灯具不停闪烁
二、M-2153及575W类型的电脑摇头灯常见故障及维修方法：
M-2153：
光源自身正常但装在灯具上不能正常点亮
光源不能正常点亮，光源球体部分是白色或两头焊接部分成黑色，或有破损现象
XY轴不能正常驱动
XY轴不能纠错复位
某通道自检不能准确定位，能正常驱动，但驱动时也不能准确定位
某通道驱动有动作，但驱动无力
某通道对应的步进电机在正常接通状态下，感觉电机有力，但在相应通道给信号时没有驱动动作
575W电脑灯：
光源自身正常但装在灯具上不能正常点亮
光源能正常点亮，但显示板不能正常点亮，整机不自检
XY轴不能正常驱动
XY轴不能纠错复位
三、LED电子显示屏
1、常见LED显示屏系统由哪几大部分构成：
2、LED屏及LED大屏连接系统常见故障及处理方法，常见视频处理器、及LED演播室软件的使用方法
开关电源损坏现象及维修注意事项
接收卡损坏现象及更换注意事项
发送卡损坏现象及更换注意事项
三合一单元板部分灯珠缺色或不亮现象的维修
单元板各芯片作用及常见芯片故障检修方法
常见视频处理器使用方法
LED屏系统性的故障现象及排除方法
怎样设置及发送灯板程序给箱体接收卡
常用LED演播室软件的基本使用方法。
控制台的故障处理与电气特性整治【摘要】控制台是联锁设备的一个组成部分，它既是对全站信号显示、道岔、轨道、闭塞状态的集中反馈，车站值班员又是通过控制台来下达具体的运营指令，它的正常运行，是行车通畅的重要保证。
尽管微机联锁作为车站联锁的发展方向，正逐步取代这种传统的设备，但当今仍有很多车站在使用控制台，因此，它依然是信号施工中经常触及到的设备，本文从6502电气集中控制台的结构、电源配置入手，阐述了其故障种类、处理方式及电气特性整治。
【关键词】控制台；结构；电源；故障；处理在6502电气集中系统中，控制台主要用于行车信息及地面相关行车设备状态的监视与控制，在整个电气系统中居于重要位置，相当于微机联锁系统中的显示器和鼠标。
由于控制台结构较为紧密，电源系统复杂，外加要点困难，所以，控制台的故障处理一直是个难点。
与之相对应的情况是现场所用控制台的使用年限一般都在10年以上，有的甚至近20年，老化较为严重，电气特性很难保证，同时，控制台的机械结构组织也使用频繁，这些都给控制台的稳定工作造成了不利影响。
现结合控制台的电源配置与结构，谈一下控制台的故障处理与电气特性整治。
1.控制台的结构与电源配置控制台是用各种定型的标准单元块拼装而成的，盘面上设有模拟站场线路光带（其接发车进路方向、道岔和信号机位置均与站场实际情况相对应），以及各种用途的按钮、指示灯和电流表。
在控制台中部设有供车站值班员使用的工作台，下部背面设有配线端子板、熔断器及报警电铃。
这种结构用当今的技术工艺标准来看是比较落后的。
由于其金属框架的结构，网状布线和单元块内部的机械结构，要使得其获得较高的电气特性就成为一件难度较大的事。
控制台的电源主要有KZ、KF、JZ、JF、KF—ZRJ—Q、JZ—TGJ、JF—TCJ、SJZ等，同其他信号电源一样，这些电源均采用双回路供电，目的在于提高供电的可靠性。
其中KZ、KF、JF在分配时还采用了汇流排。
2.控制台的故障处理控制台故障大致可分为操纵类、表示类和电源类三种。
电脑键盘灯光故障排除指南解决常见问题电脑键盘灯光故障排除指南：解决常见问题在日常使用电脑键盘时，键盘灯光的故障可能会给用户带来不便。
无论是灯光无法点亮、键盘背光异常或是灯光亮度问题，下面的指南将帮助你解决键盘灯光故障常见问题。
一、键盘灯光无法点亮1. 检查连接：首先，确保键盘正确连接到电脑。
尝试重新插拔键盘连接线，确保连接稳固。
如果你使用的是无线键盘，检查电池是否充足，并按照使用手册重新进行连接。
2. 键盘灯光开关：有些键盘配备了灯光开关按钮。
请确认灯光开关是否处于开启状态，如果是，请进行下一步。
3. 系统设置：在某些情况下，键盘灯光无法点亮可能是由于操作系统设置的问题。
请确保你的操作系统启用了键盘灯光功能。
通常在"控制面板"或"设置"中可以找到相应选项。
二、键盘背光异常1. 背光亮度调节：对于一些支持调节背光亮度的键盘，你可以尝试使用功能键（通常是F键）或特定的背光亮度调节按钮来调整亮度。
请查看键盘说明手册了解具体操作方式。
2. 更新键盘驱动程序：键盘背光异常问题可能是由于驱动程序过时导致的。
前往键盘制造商的官方网站，搜索最新的驱动程序，并按照说明进行安装更新。
3. 检查键盘按键：检查键盘上背光异常的按键是否松动、损坏或卡住。
如果是这种情况，请将键盘送修或更换按键。
三、灯光亮度问题1. 背光亮度调节：如上一部分所述，使用键盘上的功能键或特定背光亮度调节按钮，适时进行调整。
2. 软件设置：有些键盘需要依赖软件进行灯光亮度调节。
搜索键盘制造商的官方网站，下载并安装对应的软件。
在软件中，你可以精确调节灯光亮度。
3. 清洁键盘：如果键盘表面灯光变暗，可能是由于键盘灰尘积累导致的。
先关机，然后小心地用清洁布清理键盘表面，清除灰尘可能会恢复灯光亮度。
请注意，以上仅为常见的键盘灯光故障解决指南，具体问题可能需要根据你使用的键盘品牌和型号进行特殊处理。
最佳建议是查阅键盘说明手册或咨询相关技术支持人员，以获得更准确的解决方案。
以一台电脑灯为例谈MA2灯库的编写方法(一)在舞台灯光控制系统中，灯库是一个非常重要的组成部分。
灯库是指将舞台上所用的所有灯光设备的参数信息进行整理和存储，以便于后续的使用和管理。
MA Lighting系列的灯光控制台是目前舞台上最常用的控制系统之一，MA2是其经典的一款产品。
在MA2控制系统中，我们可以通过编写灯库来管理舞台上的各种灯光设备，让其更加方便灵活的运用。
在本文中，我们将以一台电脑灯为例，谈一谈MA2灯库的编写方法。
通过讲解电脑灯在MA2灯库中的参数设置和存储过程，来帮助大家更好地理解灯库的编写方法和操作技巧。
一、电脑灯参数设置我们需要明确电脑灯的基本参数，包括其型号、通道数、颜色温度、亮度范围等。
这些参数对于后续的配置和使用非常重要。
以一款常见的LED电脑灯为例，我们假设其型号为"LED PAR"，有5个通道（红、绿、蓝、白、调光），颜色温度范围为3200K-6500K，亮度范围为0-100%。
我们需要将这些参数输入到MA2控制台中，进行参数设置。
在MA2控制台的用户界面中，我们可以找到"Fixture Schedule"（灯具排程）的选项，点击进入后选择"New Fixture"（新建灯具），然后选择"Generic RGB"（通用RGB）作为模板。
在模板中，我们可以设置灯具的型号、通道数等基本参数，同时也可以进一步设置颜色温度、亮度范围等详细参数。
在输入完所有参数后，点击"Store"（存储）按钮，将参数信息保存到MA2控制台中。
以上就是电脑灯参数设置的基本步骤，通过这些操作，我们就可以将电脑灯的参数信息输入到MA2控制台中，为后续的灯库编写做好准备。
二、电脑灯灯库编写在完成了电脑灯的参数设置后，接下来我们需要进行灯库的编写。
灯库编写的过程主要包括创建灯具文件、定义灯具属性、设置灯具通道、存储灯具信息等步骤。
灯具故障排除记录本篇文章记录了对灯具故障的排除过程与方法，旨在帮助读者更好地解决相关问题。
一、问题描述某办公室的灯具出现了无法正常亮起的故障。
经过初步观察，发现这一问题不仅发生在一个房间的灯具上，而是整个楼层的灯具都受到了影响。
接下来，我们将详细介绍排除故障的具体步骤与方法。
二、排除步骤1. 检查电路连接首先，我们需要检查灯具的电路连接是否正常。
确认灯具的电源线与电源插座连接稳固，没有松动或接触不良的情况。
我们还可以尝试将灯具的电源线插头拔出，再重新插回插座，以确保连接正常。
2. 检查开关状态若电路连接正常，我们需要检查开关的状态。
确保开关处于打开状态，并检查是否有灯具开关被意外关闭或损坏。
我们可以尝试用其他可靠的开关进行测试，以排除开关故障的可能性。
3. 检查灯泡若电路连接和开关正常，问题可能出现在灯泡上。
首先，确认灯泡是否已经熄灭，如果是，我们可以尝试更换灯泡。
若灯泡更换后仍无法亮起，则需要进一步检查灯座和灯泡之间的连接是否正常。
检查灯座是否有松动或腐蚀的情况，可用电压测试仪对灯座进行测试，以确认是否存在电路断开的问题。
4. 检查电路保护器若以上步骤都未能解决问题，可能是电路保护器触发导致灯具无法亮起。
此时，我们需要检查电路保护器的状态，看是否有跳闸的情况发生。
如果保护器处于关闭状态，我们可以尝试将其重置，若多次重置后保护器仍无法合上，可能需要更换保护器。
5. 寻求专业帮助若经过以上排除步骤仍未能解决问题，建议联系专业电工进行检修，避免自行处理可能导致的安全风险。
三、问题排除心得在对灯具故障进行排除的过程中，我们总结了以下一些心得与建议：1. 注意安全：在处理灯具故障时，需要断电操作，避免触电导致的意外伤害。
2. 有序排查：按照逻辑顺序对电路连接、开关、灯泡、电路保护器等进行依次排查，以确定故障发生的具体原因。
3. 细致观察：在排除故障过程中，要仔细观察和检查每一个可能存在问题的部分，以确保每一个细节都得到处理。
照明系统发生故障应急处理方案1. 引言照明系统是建筑物中至关重要的基础设施之一，但偶尔会发生突发的故障，可能导致场所陷入黑暗，增加事故风险。
为了保障人员的安全和保障工作的顺利进行，我们需要制定合适的照明系统发生故障的应急处理方案。
2. 故障预防与检测为了降低照明系统发生故障的概率，我们应该定期进行预防性检查和维护。
在日常使用中，应维护好灯具和开关设备，并确保使用优质的照明设备和电源部件。
同时，还需要制定定期检查和测试的计划，以及建立完善的故障报告记录系统。
3. 故障处理流程当照明系统发生故障时，以下是我们的应急处理流程：3.1. 发现故障通过巡查或工作人员报告等方式第一时间发现故障。
可以结合报警系统进行故障检测，确保故障能够及时被察觉。
3.2. 验证故障由专业的维修人员对故障进行验证，确保故障的准确性和严重程度。
维修人员可以通过手动操作开关、重启电路等方式对照明系统进行初步验证。
3.3. 制定应急计划根据故障的严重程度，制定相应的应急计划。
应急计划应包括人员疏散、临时照明措施、备用电源的启动等。
3.4. 疏散人员在故障处理过程中，如果照明系统无法立即恢复正常运行，需要立即疏散人员，确保人员的生命安全。
3.5. 启动备用电源如果照明系统的故障无法在较短时间内解决，应启动备用电源设备，以确保一定程度上的照明。
3.6. 维修与恢复故障被修复后，维修人员应进行全面检查，确认照明系统的正常运行。
随后，可以逐步关闭备用电源设备和取消额外的应急照明措施。
4. 应急演练为了保证应急处理的高效性和人员疏散的安全性，我们需要定期进行应急演练。
演练中应检验疏散计划的合理性、备用电源设备的启动是否顺利以及维修人员的任务分工等。
根据演练结果，进行相应的改进和完善，提升应急处理的能力。
5. 总结针对照明系统发生故障时的应急处理，我们制定了详细的处理方案。
通过定期的检测和维护，以及设置备用电源设备和应急措施，能够在故障发生时迅速做出应对，保障人员的安全和工作的正常进行。
电脑常见故障详解和排查教程，如何通过Debug灯自己解决故障？#所见所得，都很科学#前言：因为太多粉丝咨询我：“电脑方面出现的各种故障和问题，该如何诊断和解决？”我根本回复不过来。
因此本着对每位粉丝有问必答的态度，我制作了一个：超级详细、简单易学，针对小白的：《电脑所有故障的排查和解决全教程》每天更一期，故障不求人。
总教程分为：①完全点不亮、②只亮一点、③点亮了但没完全亮、④CPU灯常亮、⑤DRAM灯常亮、⑥VGA灯常亮、⑦Boot灯亮、⑧没信号、⑨蓝屏、⑩花屏、①①黑屏、①②重启。
观众朋友们大家好！关注【装机查馆】每天分享，科普，解答各种大家想知道的电脑知识。
今天要教学的是：【点亮了，但是没有完全亮】建议：收藏，关注，遇到问题记得打开看一下。
风扇转、灯也亮、就是显示器不亮！一、启动开机键，风扇转、指示灯及其他灯都亮，唯独显示器不亮。
我们称呼为：点亮了，但是没有完全点亮。
解决方案：（1）找到主板的Debug灯。
官方研发的帮助用户自行诊断故障的功能。
现在的主板已经将Debug灯普及。
（2）在主板的哪里？正常情况下都在主板的右上角。
主板右上角（3）外观：共有四个灯。
华硕主板上顺序为：DRAM、CPU、VGA、BOOT；微星主板上顺序为：CPU、DRAM、VGA、BOOT；以可视化形式将主板自检顺序展现出来。
便与小白相对快速的诊断问题所在。
左为华硕B550M重炮手主板，右为微星B560M迫击炮主板（4）如何借助Debug灯诊断？电脑开机运行之后，CPU灯或者DRAM灯会最先亮起。
然后是VGA灯，最后是BOOT灯。
如果是：这四个灯依次亮起后熄灭，证明你的电脑主机没问题。
需要检查主机外的设备。
比如：显示器线是否连接好显卡和显示器、显示器是否自身存在故障。
如果是：在四个灯依次亮起后熄灭这个过程中，卡在某个灯上，并且这个灯一直亮，则代表这个灯所代表的主机某个位置出现问题。
（5）每个灯代表的含义是什么？CPU灯长亮：CPU与主板接触问题。
关于电脑灯，摇头灯，LED灯，激光灯等不受512控制的分析关于电脑灯，摇头灯，led灯，激光灯等不受512控制的分析前提条件是灯具可以复位一，电脑控制台的512信号灯灯具的流程控制台-----信号线------信号放大器（有的情况可以不需要）-------电脑灯（其他受512信号控制的灯具）的卡龙座--------信号线-----ic sn75176----主芯片由此可以分析1，控制台有问题。
（虽然出现的几率小，但我还是要怀疑他）2，信号线有开路或短路（可以用万用表测量出来）3，信号放大器有问题，（这个一般退回厂家维修）4，灯具上的卡龙座有问题（如卡龙头与卡龙座接触不良；有的灯具卡龙座专门有一块线路板，上面有2个稳压二极管，如果他们坏拉也会引起不受控制）5，卡龙座与线路板之间的信号线有接触不良等问题6，sn75176ic有问题，使进入他输入脚的信号没有输出到主芯片（cpu）7，cpu主芯片有问题，不可以接受512信号8，地址码有问题，或者说拨玛开关有问题不效。
还有一种情况就是接上控制台信号后灯具回没有规则的乱运行，拔掉信号线又可以拉一般是信号线接反拉（信号线里3条小线）有的后面有个转换开关，转过来就可以正常工作9，做流动演出的要注意卡龙座，里面的接线出现断路，短路时都会引起灯具不受控制或运行不正常，干扰如：如果三根信号线中的地线断拉就容易使灯具受干扰10.有时候连接的灯具过时可以在最后一台灯具的卡龙座输出段加一个信号放大器。
制作方法是在卡龙插头的2-3脚接一个100欧的电阻。
有时候由于信号线过长而没有加信号放大器也会引起灯具在运行中受干扰或不同步。
有的虽然信号先不长，但由于弯曲过多也会产生干扰。
如有次本用一个192控制台12台250摇头灯时连在最后面的2台灯就就受控不了，当把控制台直接跳过第1，2台连到到第3台时后面的灯具就正常拉，或者在控制台后面加个信号放大器就不会出现这样的情况，作者：启明灯光-胡子转载请说明。
