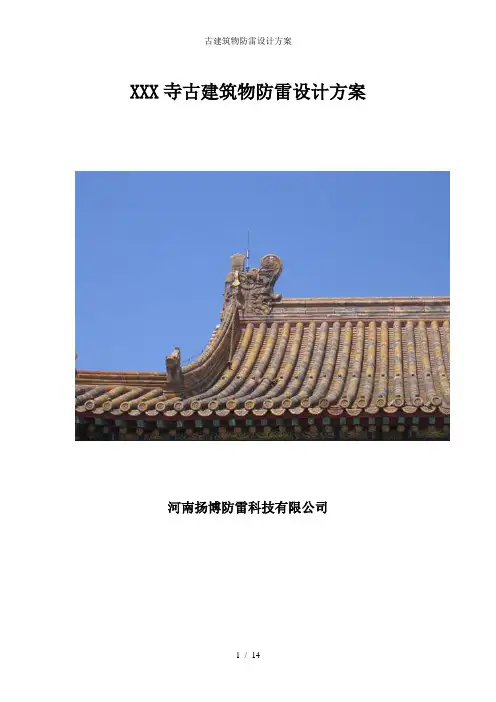

XXX寺古建筑物防雷设计方案
河南扬博防雷科技有限公司
、古建筑物现场概述
XXX属北温带大陆性气候，日照充足，昼夜温差大。全年日照数2808 小时，
年最高气温达40 摄氏度，最低气温为-20 摄氏度，年均温9.5 摄氏度，
年均降水量460 毫米，年平均蒸发量1025 毫米，蒸发量大于降水量，雨量集中在每年的7、8、9 月份。冬春季节多风，最大风速7.2 米/ 秒，风向多北西。结冰期从11月开始，翌年3月解冻，冰期约5 个月。冻土深度0.5--0.8 米。无霜期平均202 天。文物馆为歇山式仿古建筑，长米，宽米，高米。主体是XX结构，屋顶上层坡，下部坡，全部用琉璃瓦勾彻，金碧辉煌，雄伟壮观。主殿两侧，东西长米，宽米。文物馆主殿高大并且没有雷电防护措施。整体防雷在不破坏整体美观并安全、经济的原则下进行设计。本案结合贵方实际情况对寺内文物作详尽设计。
二、古建筑物防雷设计依据及设计方案
GB50057-1994 《建筑物防雷设计规范》（2010年版）
GB50343-2012《建筑物电子信息系统防雷技术规范》
GA267-2000 《计算机信息系统雷电电磁脉冲安全防护规范》
IEC 61024 《建筑物防雷》
GB50165-92 （摘要）《古建筑木结构维护与加固技术规范》
GB/T 50314-2000 《智能建筑设计标准》
YD/T926-1~3（2000）《大楼综合布线总规范》
GB/T50311-2000《建筑与建筑群综合布线系统工程设计规范》
GB2887—89 《计算机场地安全要求》
依据中国气象局第11 号令《防雷装置设计审核和竣工验收规定》、符合
《气
象法》、《防雷减灾管理办法》、《省气象条例》、《省防雷减灾实施办法》和《市人民政府关于加强防雷减灾工作的通知》等相关防雷规范进行设计。
